Как подключить пылесос к болгарке

Самофиксирующаяся шайба для быстрого крепления насадки

Это приспособление не расширяет функциональные возможности угловой шлифмашины, а упрощает ее использование. Его можно советовать тем, кто много работает «болгаркой» и заботится о своей безопасности. Ну, или тем, кто просто заботится о своем удобстве и безопасности.

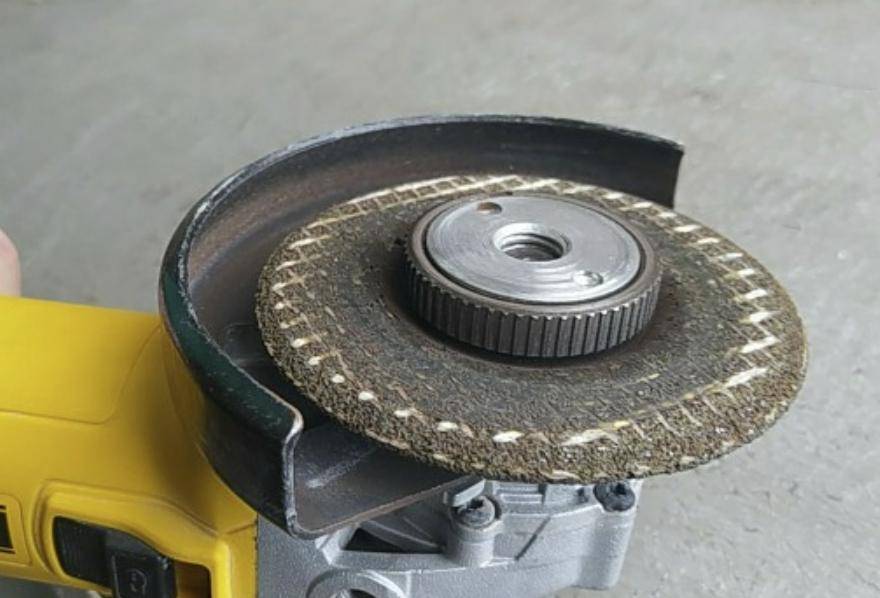

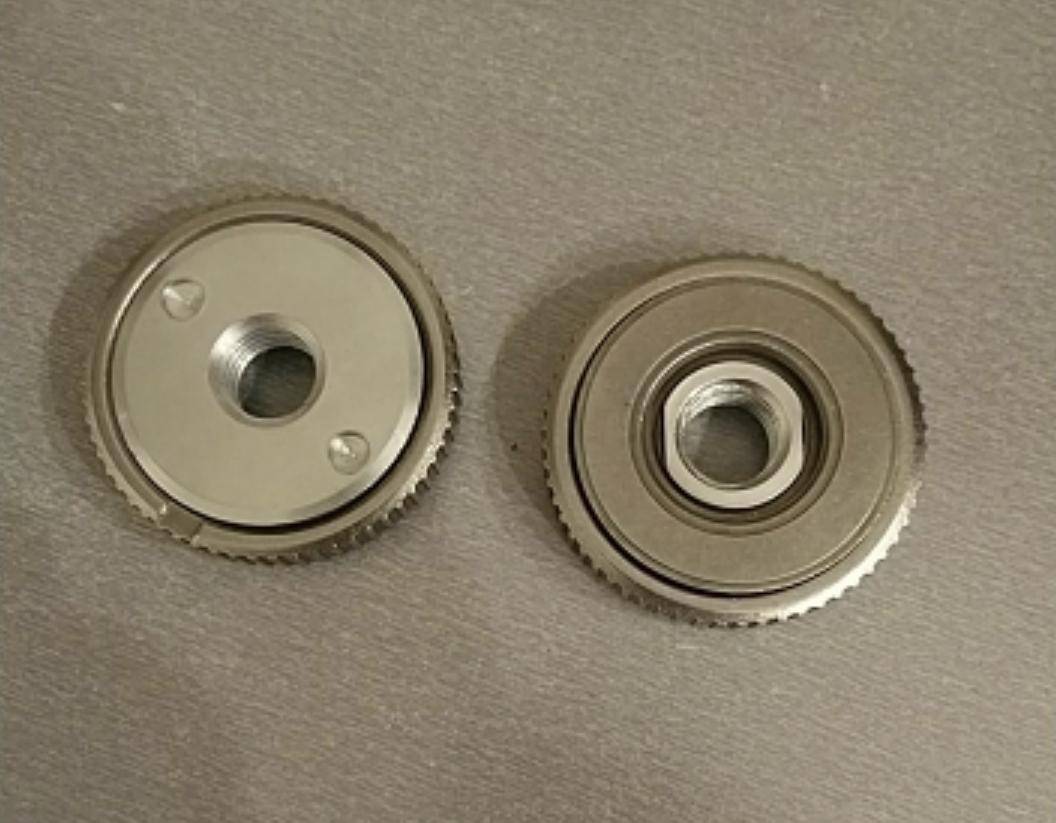

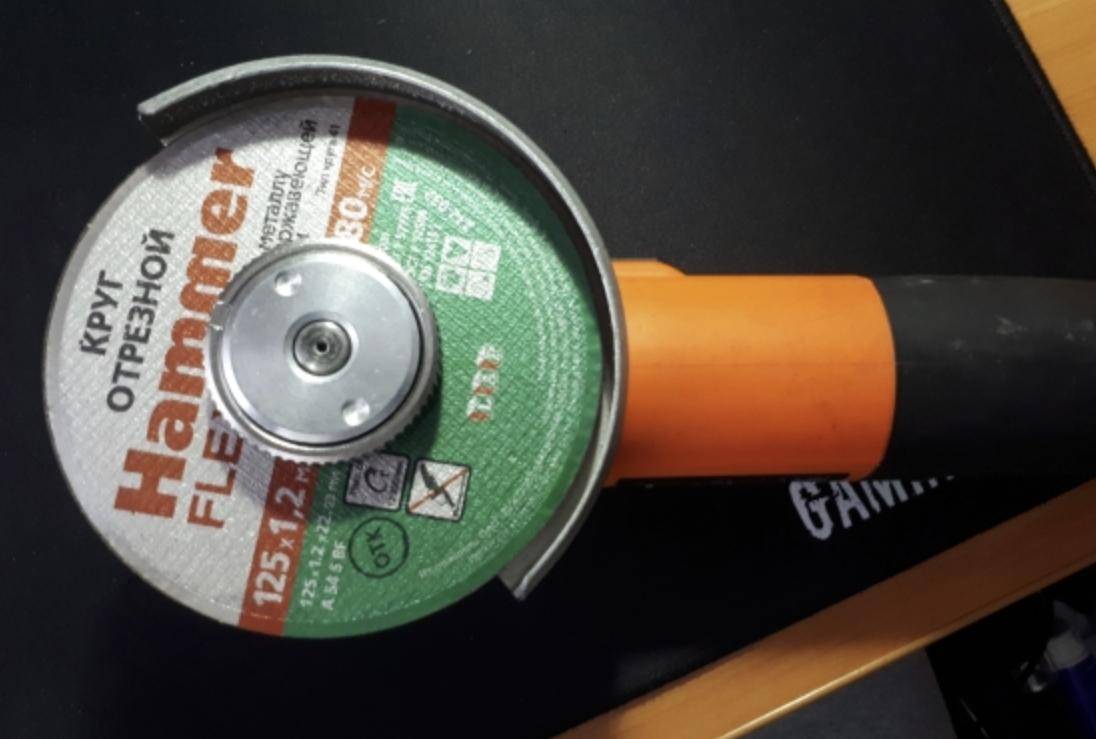

Эта насадка – самозатяжная гайка. Она зафиксирует любой диск, или иное устанавливаемое на машинку приспособление, без лишних усилий с вашей стороны. Она легко затягивается и откручивается рукой, без специального инструмента. Она самозатягивается во время работы шлифмашины. Гарантируя вашу безопасность во время работы турбиной.

Особенности ее конструкции обеспечивают максимальную фиксацию зажимаемого диска или иного приспособления.

Толщина самозажимающейся насадки – 13 мм. Наружный диаметр – 50 мм. Внутренний диаметр – 14 мм. Наружная поверхность насадки рифленая, что и позволяет справляться с ней руками, не используя гаечные ключи и другой инструмент.

Для чего нужен регулятор оборотов и плавный пуск

При подаче питания на двигатель шлифмашины происходит скачкообразное повышение оборотов с нуля до 10 тыс. и более. Кто работал УШМ, хорошо знают, что порой сложно удержать ее в руках при запуске, особенно, если установлен алмазный диск большого диаметра.

Именно из-за таких скачкообразных повышений оборотов двигателя чаще всего выходит из строя механика аппарата.

Также во время запуска огромная нагрузка прилагается к обмотке ротора и статора электромотора. Поскольку в болгарке установлен коллекторный двигатель, то он стартует в режиме короткого замыкания: электромагнитное поле уже “пытается” провернуть ротор, но он еще некоторое время остается неподвижным, поскольку сила инерции не дает это сделать. В результате в катушках двигателя резко повышается пусковой ток. Несмотря на то, что производитель вложил некий запас прочности для катушек, учитывая перегрузки при старте, рано или поздно изоляция не выдерживает, что приводит к межвитковому замыканию.

Кроме проблем с запуском, отсутствие регулировки оборотов вызывает некоторый дискомфорт. Например, регулятор оборотов болгарки может пригодиться при определенных видах работ:

при шлифовке или полировке каких-либо поверхностей;
при установке инструмента большого диаметра;
для резки некоторых материалов.

Кроме того, при обдирочных работах корщетками велика вероятность заклинивания проволоки в какой-либо щели. Если обороты шпинделя были большими, то болгарку может просто вырвать из рук.

Если к УШМ подключить регулятор мощности (оборотов) с модулем плавного пуска, то все вышеописанные проблемы исчезнут, увеличится срок службы аппарата и повысится безопасность его использования.

Основные правила

Штробление стен под проводку относится к черновым работам капитального ремонта, следовательно, такая работа должна быть подчинена определенным правилам:

Штробить можно только вертикально. Вся проводка ведется по потолку, поэтому даже если на одной стене располагается несколько розеток или выключателей – к каждой из них подводится отдельная штроба. Ни горизонтальные, ни диагональные штробы не допускаются

Важно знать. В случае соблюдения этого правила вы всегда будете знать, в каком месте стены нельзя сверлить отверстие, чтобы не попасть в провод.
Кабель или провод в стене укладывается только в трубу или гофротрубу, ширина штробы при этом должна обеспечивать монтаж креплений трубы внутри, а глубина на 10 мм больше диаметра трубки

Это обеспечит надежную фиксацию слоя штукатурки сверху. Прокладка провода внутри ПВХ или гофротрубы обеспечивает в дальнейшем возможность замены кабеля без разборки стен. Важно знать. Минимальный Ø гофротрубы 16мм, следовательно минимальная глубина штробы должна составлять 26 мм.
Если есть необходимость проведения нескольких труб, то штроба может становиться шире, но не глубже.
Согласование с управляющей компанией на штробление стен под проводку требуется только в случае проведения работ в панельном доме на несущей стене без штукатурки. Если слой штукатурки позволяет сделать в ней штробу, не касаясь самой плиты – согласования не нужно.

Пылеотвод из пластиковой канистры делаем самостоятельно

Самый простой и экономичный вариант сделать кожух для болгарки под пылесос — это использовать за основу пластиковую канистру. Чтобы реализовать такой вариант кожуха, понадобится взять соответствующего объема канистру. Обычно хватает одно- или пятилитровой канистры, но все зависит от размеров самого инструмента.

Принцип изготовления кожуха достаточно простой, и для его реализации требуется для начала подготовить чертеж, по которому изготавливается пылеотводящая насадка. При изготовлении нужно учитывать такие факторы:

Учитывается размер насадки, который зависит от глубины погружения режущего диска. Чем больше размер насадки, тем меньше глубина получаемого реза
Вырезаются отверстия необходимого диаметра в зависимости от размера втулки для установки устройства на валу электроинструмента и его закрепления
С одной стороны делается отверстие для закрепления устройства на валу электроинструмента. С другой стороны делать отверстие вовсе не обязательно, так как через него пыль может просачиваться, что снизит эффективность насадки
Горлышко канистры используется в качестве кронштейна для подсоединения шланга от пылесоса. Чтобы соединить горлышко канистры со шлангом от промышленного пылесоса, следует воспользоваться стяжкой или хомутом

Чтобы сделать такое приспособление, понадобится минимум затрат времени, усилий и средств. В итоге должно получиться устройство для отвода пыли при резке бетона, кафеля и дерева.

https://youtube.com/watch?v=7VHMJ7nceAA%3F

Кожух для болгарки под пылесос своими руками

Кожух для болгарки под пылесос.

Очумелый Строитель.ru предлагает вам два способа изготовления кожуха для болгарки под пылесос.

Способ 1 Способ 2

Рассмотрим Способ 1

В процессе пользования строительной болгаркой возникает много пыли. Будь то деревянная поверхность или любая другая поверхность возникает вопрос, как же избавиться от пыли и мусора? Выход есть – кожух для болгарки с подключением пылесоса.

Покупать новый кожух для болгарки под пылесос – дело дорогостоящие. Поэтому целесообразно и совсем не сложно сделать такой кожух для болгарки под пылесос своими руками. Такие самодельные приспособления для болгарки всегда хорошо служат и сохраняют ваше время и нервы.

Что нужно для изготовления

Чтобы изготовить кожух вам понадобится пластина металлическая толщиной около 2 мм. Также нужен кусок трубы, подходящий размерами к кожуху и пылесосу.

Как вымерять размеры деталей

Кожух должен находиться на рсстоянии 3 см от режущей поверхности болгарки.

Труба должна помещаться в трубу пылесоса, либо быть шире диаметром, чтобы поместить трубу пылесоса внутрь.

И так чтобы вырезать все эти детали и кожух для болгарки под пылесос сделать самому можно воспользоваться этой же болгаркой. Далее детали нужно сварить сваркой. В процессе сварки могут возникнуть нестыковки и неровности. В результате получаются швы, которые выравниваются опять же болгаркой.

Вот что у вас должно получиться:

После покраски изделие выглядит как из магазина.

Остался последний момент – соединение кожуха и самого пылесоса.

Наименее энергозатратный способ – это использование клейкой ленты.

Очень важно выбрать качественную ленту, т.к. дешевая тонкая лента не выдержит всех нагрузок и манипуляций. Желательно чтобы труба из кожуха вмещалась в трубу пылесоса или наоборот

Тогда соединение будет наиболее прочным

Желательно чтобы труба из кожуха вмещалась в трубу пылесоса или наоборот. Тогда соединение будет наиболее прочным.

Вот что должно получится в результате:

Мы получили отличный кожух для болгарки с пылеотводом.

Дело весьма не сложное , при правильном подходе у вас все получится сделать самостоятельно. Успехов.

Рассмотрим Способ 2

Берем обычную кастрюлю (желательно не алюминий, т.к. он может расплавиться)

Вырезаем из нее фотрму для кожуха болгарки. Предварительно вымеряв саму болгарку.

С той же кастрюли режем зубчики по размеру крутящей втулки болгарки (или из другого более поддатливого материала, температура не будет на них воздействать , можно и алюминий).

Крепим зубчики к корню крутящей втулки. Затягиваем зпециальным приспособление (продается в люблм строительном маркете)

Делаем дырку в углу кожуха и крепи болтами отверстия для пылесоса (диаметром чуть меньше самой трубки пылесоса)

Далее вырезаем крышку из металической пластины (не алюминий), крепим ее к кожуху (предварительно завернув верхнюю часть кожуха)

И так, у нач получился кожух для болгарки с возможностью подключения пылесоса.

Поздравляем! Рекомендуем вам еще:

Как подключить напрямую без кнопки

При возникновении острой необходимости при выходе из стоя кнопки пуска можно подать питание напрямую на два сетевых провода, отходящих от нее внутрь болгарки. При этом конденсатор, который несет основную функцию, как искрогаситель при работе щеток, будет также не задействован в работе. И это при том, что при включении/выключении вилки из розетки переходные процессы будут усиливаться и увеличивать тенденции к образованию искр.

Обычно вместе с кнопкой работает электронная схема плавного пуска, которая устраняет при запуске резкое повышение тока, делает работу с болгаркой удобной и безопасной. Понятно, что в таком режиме работы болгарка быстро выйдет из строя. Лучше заменить или по возможности отремонтировать кнопку пуска.

Резка керамической плитки без пыли

Выполнять резку керамической плитки ушм с заводским пылеотсосом очень сложно, потому что чехол перекрывает место реза, а строителю необходим абсолютный контроль за проведением работы. Для этой цели стоит сделать самодельный пылесборник из прозрачных материалов, например, из большой пластиковой бутылки.

Это приспособление закрепляется с помощью заводского защитного кожуха. Горловина бутылки очень хорошо подходит под раструб бытового пылесоса. Такая самодельная прозрачная насадка поможет выполнить самые сложные работы. А также мастер сможет контролировать вхождение режущего диска в керамическую плитку. По окончании работ необходимо лишь выкинуть мусор из мешка.

https://youtube.com/watch?v=wop1TDftMj0

Во время ремонта или строительства иногда требуется провести работы по бетону: вырезать проём под окно, нишу, штробить стены под проводку. Мастерам известно, какое количество мелких частиц при этом образуется. Уборка после подобных мероприятий — занятие весьма трудоемкое. Предлагаем разобраться, возможна ли резка бетона без пыли и как организовать этот процесс.

Назначение каждого элемента электроснабжения болгарки УШМ 125

Схема болгарки включает в себя несколько элементов, обеспечивающих ее бесперебойную работу.

Назначение элементов для энергоснабжения:

Якорь. Эта часть способствует движению абразивного круга для резки металлических изделий и заготовок. Необходимо создание большей скорости по отношению к дискам для обеспечения их вращательных движений. И, соответственно, при большей скорости якоря показатели мощности инструмента выше.
Коллектор. Это площадка, размещенная на якоре, к которой подсоединяются все силовые линии. Его основная функция заключается в передаче сигналов по обмоткам на двигатель и блок управления таким образом, чтобы элементы правильно восприняли эту информацию. Элемент сразу бросается в глаза при снятии крышки с корпуса, так как обладает отполированной поверхностью, и его размеры довольно большие.
Электрощетки. Предназначение этих элементов для подвода электротока к кабелю. При нормальном рабочем размещении через отверстие, предназначенное для вентиляции, будет наблюдаться свечение, исходящее от них. Если же отмечается, что таковое отсутствует, проходит слабо либо почти незаметно, то это показатель того, что с электрощетками проблемы.
Редуктор. Основная конструктивная деталь для электросхемы и для всего технического устройства в целом. Его функция заключается в передаче электроэнергии от якоря к абразивному диску. Таким образом обеспечивается вращение, которое создает работу. По факту только редуктор способствует увеличению скоростных и мощностных характеристик углошлифовальных машин.
Статор. Это самый сложный узел, дополняющий устройство болгарки. Именно в нем находятся обмотки и якоря, и ротора, которые являются первичными механизмами, обеспечивающими движение. Обмотки катушки статора четко рассчитаны до последнего витка. Если этот элемент выйдет из строя, то вряд ли не опытному рабочему удастся восстановить обмотку. Это бывает, но в исключительных случаях. Лучше всего обратиться в специализированную мастерскую по вопросу перемотки статора.

Диагностика электрической части УШМ

Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.

Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.

Первым делом потребуется проверка электрического кабеля и вилки на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.

Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.

Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

Проверка якоря электродвигателя

Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.

Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.

Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.

Проверка статора электродвигателя

Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.

Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.

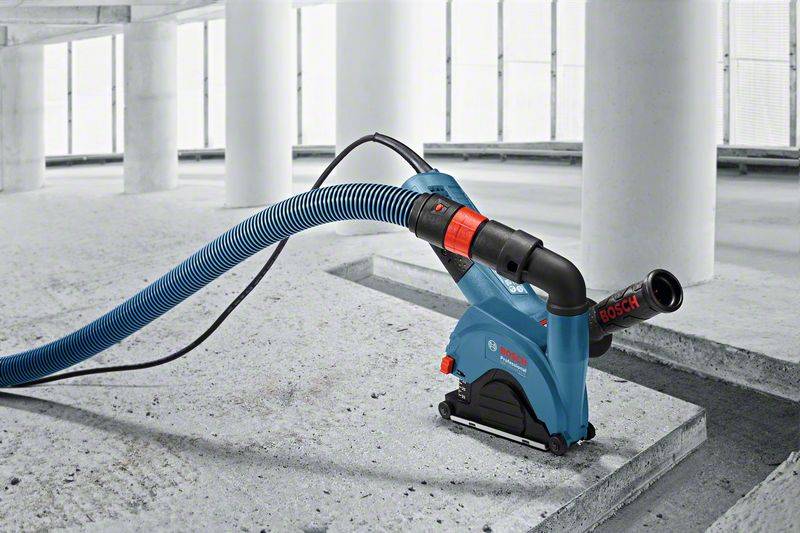

Назначение пылесборника для УШМ

Самодельный пылесос: пример Использование УШМ (болгарки) для проведения ремонтных работ с бетоном в домашних условиях создает большое количество пыли.

Если требуется выровнять стену, отшлифовать ее под покраску или нанесение других видов чистового покрытия, все неровности или бугорки становятся мельчайшими частицами бетона, взвешенными в воздухе.

Несмотря на используемую индивидуальную защиту, они проникают в рот, глаза, органы дыхания.

Кроме того, пыль оседает на всех предметах мебели, стенах, потолке и прочих поверхностях, требуя трудоемкой и долгой очистки. Пыль от кирпичных стен въедается в поверхности, необратимо портит их внешний вид.

Существует несколько конструкций кожухов с патрубком для подключения пылесоса, которые существенно улучшают процесс. Они приобретаются в магазине и устанавливаются на болгарку, соединяются с пылесосом. Работа с такими приспособлениями практически полностью устраняет разлет пыли и позволяет значительно снизить загрязненность помещения и внутреннего воздуха. Внешне они походят на обычную защиту, но с закрытым корпусом и отводом для присоединения шланга пылесоса.

Рассмотрим применение УШМ в качестве плиткореза

Способов, как резать плитку без сколов, немного. Если исключить плиткорез и стеклорез, остается лишь болгарка со специальными насадками.
Для плитки используются диски с алмазным напылением. Причем кромка диска должна быть сплошной, сегментированные круги увеличивают вероятность возникновения сколов. Обороты должны быть невысокими, иначе плитка может треснуть.

Обратите внимание
Главное правило при использовании УШМ для резки плитки – рез проводится за один проход. Вне зависимости, получилось у вас с первого раза, или нет – второй проход недопустим.. Иначе разрез раскрошится, и поправить ситуацию не удастся

При небольшой толщине плитки не обязательно резать насквозь. Просто сделайте щель по лицевой поверхности на небольшую глубину, а затем резким движением отломите плитку, уложив ее на ровную поверхность. Так же, как при использовании стеклореза. Направление вращения диска должно быть по ходу движения электроинструмента

Иначе разрез раскрошится, и поправить ситуацию не удастся. При небольшой толщине плитки не обязательно резать насквозь. Просто сделайте щель по лицевой поверхности на небольшую глубину, а затем резким движением отломите плитку, уложив ее на ровную поверхность. Так же, как при использовании стеклореза. Направление вращения диска должно быть по ходу движения электроинструмента.

Бывалые мастера предварительно замачивают плитку в воде, и поливает место реза. Это уменьшает возможность появления сколов. Главное – чтобы брызги не попадали внутрь инструмента.

Также можно непрерывно подавать охлаждающую жидкость к месту реза. Опять же, следите за тем, чтобы в инструмент не попала вода.
При любом из выбранных способов, сначала следует потренироваться на испорченных кусках плитки, прежде чем приступать к чистовой работе.

Лучшие болгарки мощностью до 2 кВт с максимальным диаметром диска 230 мм

3. Hitachi G18SS

Эта одна из лучших полупрофессиональных болгарок, принадлежащих к среднему ценовому сегменту, она отличается большим количеством функций – ее можно использовать для обработки самых разных материалов. Корпус качественный, выполнен из прочного и надежного пластика, он обладает хорошей системой защиты от перегрева и проникновения пыли, что позволяет в значительной степени продлить период эксплуатации данного оборудования. Максимальный диаметр диска, который можно установить на эту болгарку, составляет 180 мм.

Потребляемая мощность устройства 1900 Вт, на холостом ходу она выдает 8500 оборотов в минуту. Изделие достаточно тяжелое – его масса составляет 4,2 кг, во время работы издает умеренную вибрацию. В комплекте идет очень удобная прорезиненная рукоятка, не допускающая выскальзывания устройства из рук, кроме того, есть дополнительная ручка. Болгарка хорошо сопротивляется любым перегрузкам, имеет защиту от перепадов напряжения. Щетки достаточно прочные, будут нуждаться в замене через довольно долгое время.

Преимущества:

Удобная конструкция, ее легко удерживать в руках за счет наличия дополнительной рукоятки;
Для своих габаритов и мощности стоит не так дорого;
Имеет приличное количество оборотов;
Гарантийный срок обслуживания изделия составляет 3 года.

Недостатки:

Инструкция не совсем понятна;
Коротенький шнур.

~~Hitachi G18SS~~

2. Metabo WEVA 15-150 Quick

Болгарка имеет мощный двигатель 1550 Вт, за счет чего количество оборотов может достигать 9600 оборотов в минуту. Корпус имеет довольно узкую форму, за счет чего устройство удобно ложится в руку. У рукоятка не просто эргономичная форма и она комфортно ложится в руку, но и позволяет гасить практически всю вибрацию, которое данное устройство создает во время работы. Управлять данным изделием можно за счет сдвижного рычажка, который обеспечивает плавный запуск и остановку двигателя.

В комплекте с изделием поставляется дополнительная рукоятка, устанавливаемая в задней части модели, за счет чего ее удерживать в руках становится еще более удобным. Болгарка способна работать с большинством строительных и отделочных материалов, обеспечивая качественные и ровные линии среза, идеальное шлифование. На прибор можно установить диск, имеющий диаметр не больше 150 мм. Вес болгарки составляет 2,6 кг, есть несколько систем защиты – от непреднамеренного запуска, от перегрева и так далее. Вне зависимости от прилагаемых нагрузок устройство будет сохранять заданное количество оборотов.

Преимущества:

Удобная в использовании дома и в производственных условиях;
Быстросъемная гайка, обеспечивающая закрепление диска;
Даже в экстремальных условия ведет себя нормально.
Надежный мотор с функцией защиты от перегрева.

Недостатки:

Стоит достаточно дорого.

~~Metabo WEVA 15-150 Quick~~

1. Makita 9069SF

Это оборудование является уже полностью профессиональным. Прежде всего, такая болгарка весьма массивная – ее вес составляет 4,2 кг при длине 458 мм. Мощность изделия составляет 2000 Вт, максимальный диаметр круг, который можно установить на болгарку, составляет 230 мм. Двигатель надежно защищен от пыли, благодаря чему данное устройство великолепно подходит для работы с материалами, создающими значительное количество пыли, например, с бетоном, древесиной, керамикой и так далее. Данная модель оснащена системой плавного запуска, за счет чего отсутствуют рывки во время запуска и остановки. Благодаря ей удается в значительной степени увеличить срок службы инструмента.

Чтобы заменить диск, имеется специальная быстрозажимная шайба, позволяющая значительно быстрее выполнить это действие и продолжить работу. Мотор хорошо защищен от перегрева, способен долгое время непрерывно функционировать. Как и у всех других моделей, болгарка имеет защитный кожух, предохраняющий глаза и кожу от попадания искр, кусков материала, пыли.

Преимущества:

Одна из самых удобных профессиональных моделей;
Щетки не стираются в течение долгого времени;
Простая в использовании;
Довольно высокий уровень мощности;
Система плавного пуска.

Недостатки:

Высокая стоимость.

Обзор и тест мощной УШМ Makita 9069

Watch this video on YouTube

~~Makita 9069SF~~
