Как отрезать ровно трубу большого диаметра

Перепиливание труб под разными углами

Резать под углом сорок пять и девяносто градусов круглые и профильные трубы приходится при прокладке различных коммуникаций. В любом случае необходимо ровно отпилить трубу, чтобы элементы, которые требуется соединить, максимально в плотную соединялись друг с другом.

Рез под углом сорок пять градусов труб цилиндрического сечения проводят следующим образом:

берут обычный квадратный бумажный лист;
складывают его точно по диагонали;
этим шаблоном оборачивают трубу;
мелом или другим разметочным приспособлением наносят будущую линию среза;
убирают шаблон;
зажимают заготовку в тисках;
отрезают отмеченный фрагмент трубы.

При прикладывании шаблона любая из двух коротких сторон этого треугольника должна быть параллельна центральной оси трубы.

Когда необходимо выполнить разрезание под углом девяносто градусов, трубы просто оборачивают по кругу (цилиндрические) либо по периметру (профильные) листом бумаги. После этого отмечают линию среза. Также разметить профильную трубу можно очень просто с помощью обычного угольника.

При необходимости разрезания под углом сорок пять и девяносто градусов значительного количества профильных труб делают соответствующие шаблоны из данного материала, только большего сечения. Это позволяет выполнять требуемые замеры лишь один раз. При этом для первоначальной разметки применяют строительный угольник, либо транспортир. Когда шаблон сделан, внутрь него вставляют обрезаемые заготовки, отмечая линии среза. Затем производят распиливание.

Шаблоны изготавливают и для других величин углов. Как распилить шифер как порезать шифер болгаркой классический. Такой способ повышает эффективность труда.

Болгарка

Более финансово обеспеченные сантехники имеют при себе маленькую болгарку. Я не говорю о Bosh, я говорю о какой-нибудь более дешевой. Сейчас я ее настрою для себя. И соответственно разрезаем трубу.

Метод более быстрый по сравнению с первым. При его использовании получаются более ровные края. Это еще конечно зависит от того, откуда растут руки того, кто пилит, но края получаются более ровные.

Есть один недостаток по сравнению с первым способом — это фаска. Фаска получается с такими заусенцами, и приходится эти края обрабатывать дополнительно. Ну пойдет. А вот болгарка обрастает такой вот паутинкой, чачей, и достаточно тяжело ее чистить.

Вырезание круглого отверстия в металле с помощью УШМ

Реально нередко требуется вырезать круг в металле, а из инструментов доступна только машина. Как распилить шифер выпускают волновой и болгаркой со времен ссср. Увы ее вполне хватает для этого. Алгоритм действий одновременно следующий.

Чертят круг циркулем по металла либо по предварительно сделанному бумажному (картонному) шаблону мелом как еще его называют маркером.
Держа болгарку под углом к поверхности листа, выполняют предварительный разметочный разрез металла по отмеченному контуру, производя короткие движения диском (пилят небольшими отрезками).
Затем, двигая насадкой таким же способом, углубляют прорезь до полного вырезания.

Резать нужно по внешнему контуру окружности, чтобы не уменьшить размеры круга. Если его диаметр небольшой, то пилят, касаясь металла диском по точкам (без продольного движения насадки). Круглое отверстие получится с косым срезом, дополнительно с некоторыми незначительными изъянами (они зависят от мастерства рабочего). После его, при желании, обрабатывают.

Процесс вырезание круглого отверстия в листовом металле при помощи специального приспособления показан в видео:

Как правильно резать трубу под 45 градусов: инструменты

В различных ситуациях мастера бытового уровня нередко приходят к вопросу правильной разметки для точной резки трубных заготовок под углом 45 градусов. На сегодняшний день имеется огромный выбор инструментов, как для бытового, так и промышленного процесса разрезания труб под любым углом. Стоимость таких приспособлений бывает достаточно высокой.

Как резать трубу под углом

Предлагается рассмотреть методы разметки заготовок для разрезания под углом 45 градусов в бытовых условиях без применения профессионального дорогого оснащения.

Приемы резки труб под углом круглого сечения

Круглые трубы различных поперечников обрезаются под углом при изменении направления трубопровода, при всем этом следует учесть, что прямой срез под необходимым углом в противоположность прямоугольного сечения не приведет к плотному соединению кромок. Потому используются особые лекала, в каких размечаемая кромка имеет криволинейную форму, позволяющую получить высшую плотность соединения.

Воротниковая врезка

Чтобы получить ответвления железных трубопроводных линий типа тройников, применяется воротниковая врезка, для в которой требуется нужно вырезать кромку круглой трубы, примыкающей к стенам другой под прямым углом. Для реализации метода поступают так:

Как отрезать чугунную трубу

Основное отличие чугуна от обычной стали – высокая хрупкость и большая толщина стенок, его точную обрезку необходимо выполнять в следующей последовательности:

Прочерчивается по шаблону угол разметочный с помощью чертилки, для

опоры под деталь подкладывают деревянный щит или доску.

Выполняют болгаркой неглубокий пропил поверхности по всему периметру.
Далее канавку углубляют за несколько проходов до полного отделения двух частей.

Для промышленного использования

С локальными и индивидуальными инженерными мы вроде разобрались, но остается вопрос, как ровно обрезать трубу большого диаметра. В этом случае на помощь приходит особое оборудование (нередко стационарное), с которым работают профессиональные строители.

Я когда-то работал мастером ЖЭКа, поэтому приходилось сталкиваться и с такими агрегатами. Расскажу о наиболее интересных:

Токарные станки.Эти агрегаты производят любую обработку круглых деталей трубопроводов, в том числе используемых для транспортировки агрессивных жидкостей.

Максимальный размер обрабатываемых труб зависит от сечения отверстий шпинделя и расстояния между крепежными головками. Помимо банальной резки, токарные станки могут снимать фаски, нарезать трубы и выполнять другие операции, в том числе в автоматическом режиме.

Ленточные машинки для резки. Используются для разрезания канализационных и водопроводных труб большого диаметра, которые уже уложены в траншеи (или размещены в зданиях).

Ленточный резак способен выполнять операции даже на сильно деформированных изделиях. Помимо непосредственно резки, устройство может снимать фаску нужной формы.

Дисковые станки для резки.Используются для обработки металлических деталей, в том числе из цветных металлов. Могут резать как круглую, так и профилированную трубу большого диаметра (сечения).

Такие устройства в большинстве случаев являются частью технологической косильной лески и комплектуются устройством, собирающим и упаковывающим определенное количество одинаковых труб для отправки покупателям.

Ручные дисковые резаки. Используются для резки большого количества труб из разных материалов непосредственно на месте монтажа.

Эти приспособления имеют специальное зажимное устройство, которое прочно удерживает деталь во время обработки, не деформируя ее. Поэтому разрезать можно и металлические, и медные, и металлопластиковые трубы.

Некоторые резаки оборудуются системой вращения и орбитальной сваркой. То есть трубы можно не только разрезать, но и стыковать друг с другом.

Однако если вас впереди ждет только теплица на даче, покупать что-то специально не нужно. Ниже я расскажу, как можно обрезать трубу с помощью самых распространенных инструментов, которые есть, по-моему, у каждого рачительного хозяина.

Используемые инструменты

Существует несколько способов, как резать трубу, для этого применяют строительный и промышленный инструмент для обработки металла. Из всех видов только болгарка позволяет получить криволинейные поверхности без дальнейшей обработки с наиболее близким расположением кромок.

Резка под 45 градусов

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

Чем отрезать полипропиленовую трубу, если нет специальных ножниц (трубореза)?

Нет особых ножниц, необходимо отрезать полипропиленовую трубу (водопровод), чем её резать без ножниц?

Если Вы мастерски занимаетесь сантехникой, то естественно труборез лучше всё же приобрести не непременно брать дорогой аккумуляторный (либо гильотинный) труборез для резки полипропиленовых труб, довольно вот таких

Правда и поперечник труб необходимо учесть и толщину их стен.

Если же труба армированная алюминием, то к ножницам необходимо приобрести шейвер, если армирование выполнено стекловолокном, шейвер не нужен.

В принципе зачистить пару соединений можно и в ручном режиме (ножик пассатижи).

Если нет ни чего, то в принципе я пару раз резал такие трубы (поперечником 32 и 40 мм) обыкновенной ножовкой по металлу.

Другими словами нужна ножовка с маленьким зубом, она «не рвёт» трубу и рез выходит незапятнанным.

Полотно к ножовке, лучше новое, трубу при резке ножовкой необходимо придерживать, но сначала дать разметку, по другому рез будет не ровненьким.

Резать полипропиленовые трубы ножовкой по металлу подольше чем ножницами, но если нет другого выхода, то вариант полностью рабочий.

Но в любом случае, после спайки труб, проверьте их на плотность.

Пробовал резать ножовкой по дереву с маленьким зубом, итог средний, если трубу огромного поперечника (например 40 мм) ещё можно отрезать таковой ножовкой, то трубу наименьшего поперечника резать сложней, рез будет не «чистым».

Ножиком резать не вариант (даже если это труба не огромного поперечника), рез будет не высококачественный, появятся заусеницы.

Из личного опыта могу добавить, Для вас совершено не непременно брать инструмент для работы с полипропиленимином в личное использование.

Можно взять на прокат весь набор инструмента (паяльничек, ножницы).

Резка под 45 градусов

Одним из частных примеров подобной ситуации является необходимость отрезать металлическую трубу под углом в 45 градусов. Такая резка материала часто требуется при прокладке водопроводных коммуникаций или систем отопления. В этом случае приходится иметь дело со стальными трубами.

Для этих целей обычно применяются привычные трубы цилиндрического сечения. Если же речь идёт о монтаже каких-то металлоконструкций, то чаще применяются профильные трубы прямоугольного или квадратного сечения.

Основная проблема здесь состоит в том, что для того чтобы соединяемые элементы совпадали, разрез должен быть максимально ровным, а значит особенно пристальное внимание следует уделить разметке материала. В случае, когда требуется резка под углом, в качестве разметочного шаблона можно использовать простой квадратный лист бумаги

Его необходимо сложить строго по диагонали, после чего обернуть шаблоном трубу

В случае, когда требуется резка под углом, в качестве разметочного шаблона можно использовать простой квадратный лист бумаги. Его необходимо сложить строго по диагонали, после чего обернуть шаблоном трубу.

При этом необходимо тщательно следить за тем, чтобы сторона листа, которая располагается ближе к торцу трубы, был перпендикулярен её центральной оси. Далее с помощью разметочного материала наносится ряд пунктирных линий и после того, как разметка будет выполнена по всей окружности шаблон можно убрать.

Фото шаблона для резки труб — вид сбоку

Заготовка из трубы большего размера

Разметка реза под 45 с помощью шаблона

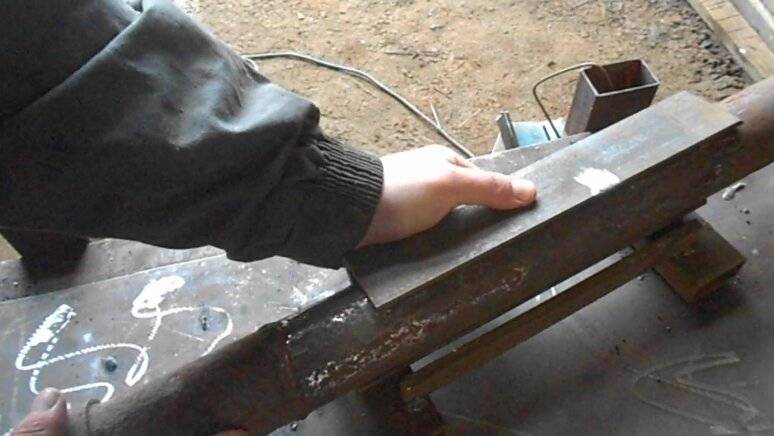

Если же предстоит резка профильной трубы, то здесь целесообразно изготовление специального шаблона из такой же трубы, но большего сечения. При этом использовать измерительные приспособления придётся только один раз. Для нанесения разметки потребуется использовать транспортир или строительный угольник.

После отпиливания шаблона, трубы, подлежащие разрезанию можно просто вставить в него и разметить. Такой подход позволит значительно сэкономить время работ и резать профильную трубу под 45 градусов будет удобно.

Что касается того, чем пользоваться при проведении работ, то здесь стоит выбирать наиболее подходящий и привычный. Это может быть и простая ножовка по металлу, и болгарка с установленным отрезным диском.

Какие конкретно существуют инструменты

Инструмент для резки труб, как и большая часть существующего инструмента, не редкость ручной и электрический. В обеих этих нишах со своей стороны присутствует специализированный опытный и прикладной любительский инструмент (определите тут, как нарезать резьбу на трубе дома).

К примеру, вопрос, чем обрезать металлопластиковую трубу может решаться двояко.

С одной стороны существует опытный секатор, но с другой, возможно воспользоваться простой ножовкой.

В случае если сказать о трубах из разных видов пластика, то для материала сечением до 75 мм выпускается масса особых ножниц, специалисты именуют их резаками секаторного типа. Так как пластик материал достаточно плотный, все секаторы оснащены зубчатым механизмом, служащим для повышения усилия сжатия. Цена на такие ножницы начинается от 10$ и в зависимости от качества может доходить до 150$.
Следующим специалистом в разрезании пластика есть дисковый труборез. В случае если секатор работает по принципу простых ножниц, то тут разрез выполняется при помощи острого, сверхпрочного диска. Он прижимается к стенке и обкатываясь около нее делает надрез.

Труборез незаменим для тонкостенных изделий, поскольку обрезать металлопластиковую трубу с узкой стенкой секатором не легко вследствие того что она сминается.

Вопрос как ровно обрезать трубу громадного диаметра у специалистов решается просто, для этого существует гильотина, адаптированная под резку круглых изделий. Принцип действия у нее классический, сверху нож, снизу, полукруглое ложе.

Приспособление может иметь электропривод и резать при помощи гидравлики. Кроме этого существует гильотина с ручным, винтовым приводом.

Помимо этого существует масса специализированных станков. Так для перпендикулярного реза употребляются токарные станки. В случае если же поднимается вопрос, как обрезать трубу под 45 градусов либо под любым другим углом, то тут, в большинстве случаев, необходимы ленточные пилы.

Но не всегда под рукой оказывается необходимое приспособление, а брать его раздельно дорого и не всегда имеется суть. Фаворитом среди любительского инструмента считается простая ножовка по металлу. Она легко справляется как с металлом, так и с пластиком, основное грамотно разметить, но об этом чуть позднее.
У каждого хорошего хозяина неизменно имеется болгарка. С ее помощью, владея определенной сноровкой, возможно достаточно точно распускать трубы малого и среднего диаметра. Большой плюс болгарки в том, что она может употребляться для работы по любому материалу, от полиэтилена, до чугуна либо стали.
В конце нашего рейтинга стоит электролобзик. Работать им несомненно возможно, но делать правильные разрезы сложно, плюс края трубы необходимо будет дополнительно дорабатывать.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Особенности работы с толстым металлом, медью, чугуном, алюминием

Когда требуется распилить толстый металл на отдельные фрагменты, рекомендуется дополнительно выполнять следующие действия:

постоянно охлаждать участок соприкосновения металла с диском при помощи холодной воды по причине сильного нагрева места прорези;

производить что остается сделать нашему клиенту резы только прямолинейно;
разные криволинейные контуры следует вырезать отдельными прямыми отрезками небольшой длины, удаляя при всем этом ненужные части;
полностью распиливать заготовку нужно в течение нескольких подходов, со всеми последующим углубляя прорезь;
если требуется резать уголки, двутавровые балки, швеллер, рельсы, то каждую их конструктивную часть пилят раздельно.

Резка чугуна, нержавейки, в добавок цветных металлов, крапива, алюминия не меди, осуществляется при помощи специальных кругов, предназначенных для выполнения работ с этими материалами. Вся необходимая информация о дисках содержится в маркировке данных изделий, нанесенной с их боковой стороны. Одновременно круги отличаются составом наполнителей:

в одних добавкой является сверхпрочный материал, который способен распилить легированную сталь;
в других применяются мягкие связывающие вещества.

Резка нержавейки обычными дисками по металлу запрещается, потому что в их состав входят вещества, которые приводят к ускоренной коррозии места среза. Алюминий и медь – это очень вязкие цветные металлы. Их распиливают с помощью болгарки, поливая керосином образуемую диском прорезь. При этом требуется соблюдать правила противопожарной безопасности.

Какие инструменты используют для резки труб

На первый взгляд может показаться, что резка труб является довольно простым процессом, не стоящим отдельного упоминания. Однако это не совсем так. Одно дело, когда вам не нужны точные ровные срезы под углом 90º или каким-либо другим, поскольку дальнейшая сварка или стыковка торцов производиться не будет. И совсем другое дело, когда нужно сделать абсолютно точный срез. Заметим, что при необходимости выполнения нарезки косых торцов с точным углом, стоит проконсультироваться с опытными мастерами.

Отдельно стоит упомянуть о трубах с большим диаметром, при стыковке которых должен быть обеспечен срез ровно в 90º. Как бы то ни было, все эти операции производятся с применением специального оборудования.

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

Для нанесения разметки можно использовать:

рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

Нанесение разметки для реза при помощи угольника

Применение бумажного лекала

Самое простое приспособление для корректной резки под углом, например, для изготовления теплицы – это лекало, изготовленное из плотной бумаги.

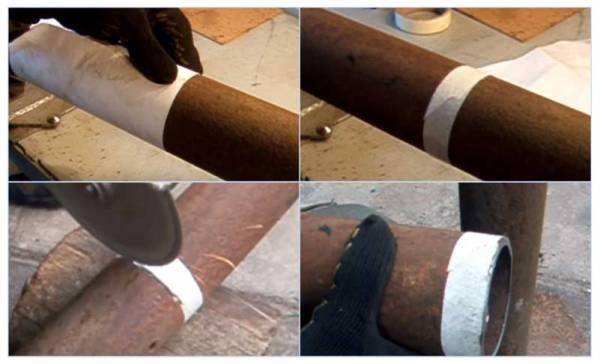

Чтобы сделать рез под прямым углом (90°), необходимо:

плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
зафиксировать лист в данном положении;
режем профильную трубу вдоль края бумаги.

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

Автоматическое изготовление бумажного лекала компьютерной программой

Использование стусла

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
при помощи встроенной ножовки делается предварительный рез;

Рез под углом при помощи строительного стусла

труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Стусло для резки профтруб своими руками

Какими способами еще можно воспользоваться для резки профильных труб под углом, смотрите на видео.

Особенности резки труб вдоль

При помощи болгарки можно сделать не только поперечный, но и продольный рез профильной трубы. Как правильно резать разпрофильную трубу вдоль? Работа выполняется в следующем порядке:

как и при поперечных резах, работа начинается с нанесения разметки

Важно на боковой поверхности трубы определить как можно больше опорных точек, чтобы получить максимально ровную линию;
