Как отремонтировать стартер бензопилы своими руками

Устройство стартера бензопилы

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

• вывернуть свечу и оценить ее внешний вид;
• уточнить расстояние между магнитами и катушкой (до 0,2 мм);
• проверить искру.

Заливает свечу

Если вы заметили, что заливает свечу на бензопиле STIHL, то возможно неисправность возникла в топливной системе. Двигатель должен работать на смеси бензина и масла. Если смесь бедная, то происходит снижение мощности, перегревается цилинд и изнашиваются системы пилы. Мокрая свеча на бензопиле STIHL бывает вследствие диспропорции топливной смеси. Недостаток воздуха в смеси препятствует правильному сгоранию эмульсии.

Использование некачественного бензина может привести к износу двигателя.

Замасливание свечи вызывает также использование масла для 4-тактных двигателей, износ поршней. Если возникла такая неисправность, надо снять крышку бензобака и отрегулировать подачу топлива. Следует привести в исправное состояние воздухозаборник. Засорившийся фильтр надо продуть воздухом, а лучше его заменить. Каким образом можно очистить фильтры, описывается в инструкции по эксплуатации бензопилы.

Определить качество смеси удастся при помощи изолятора свечи. Если на нем появился коричневый цвет, то это значит, что качество смеси нормальное. Белый цвет или копоть говорит о бедном или переобогащенном составе смеси.

Причиной замасливания бывает свеча. Перебои в образовании искры наблюдаются при неправильной установке зазора. В инструкции по ремонту и эксплуатации аппарата дается расстояние между контактами свечи. Если у вас нет таких данных, то можно установить 0,7-1 мм.

Если зазор меньше, то уменьшается эффективность поджига смеси, если больше, то возникают перебои в образовании искры. Чтобы устранить переобогащение смеси, делают продувку мотора. При этом надо вынуть свечу и повернуть несколько раз ручным стартером коленвал.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Поломки стартера и способы их устранения

Если приходится часто запускать мотор бензопилы, то это влечет за собой ускоренную выработку пускового устройства. Какая деталь пускового устройства даст сбой первой, предугадать невозможно, но чаще всего рвется тросик или лопается пружина. Определить неисправность обрыва тросика не сложно, но в любом случае, если возникла поломка, то понадобится ревизия и ремонт стартеров бензопил.

Внешний вид устройства

Распространенные поломки пускового механизма агрегатов и их устранение:

Обрыв шнура и его замена. Как только запускается мотор, тросик контактирует с корпусом механизма в виде трения, тем самым происходит его перетирание. Если трос имеет явные признаки износа, то лучше не дожидаться, пока ручка вовсе оторвется, и завести бензопилу можно будет только после ремонта. Веревку запуска нужно заменить, для чего разбирается корпус, и приподнимается храповой механизм

Приподнимать его следует осторожно, чтобы не допустить соскакивания возвратной пружинки. Старый тросик отсоединяется, а на его место устанавливается новый шнур стартера

После замены устанавливается крышка на место
Замена пружины стартеров для бензопил. Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить
Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео.

Читать также: Настольный сверлильный станок зубр

Замена стартера

Порядок действий при замене стартера бензопилы:

• Снять узел с корпуса инструмента.
• Открутить крепежные болты и демонтировать боковую крышку.
• Открутить крепежный винт, с помощью которого прикреплен стартер.
• Убрать зажим и пружинный механизм системы запуска.
• Демонтировать шкив со шнуром.
• Заменить все износившиеся и поврежденные элементы.
• Выполнить обмотку шкива.
• Установить новый стартер.
• Установить на место шкив со шнуром, зажим и пружину.
• Прикрутить боковую крышку и установить узел на корпус бензопилы.

Перед установкой нового стартера рекомендуется осмотреть его на наличие брака, проверить качество сборки и наличие направляющей втулки.

Как натянуть пружину

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Простой ремонт стартера бензопилы repair starter chainsaw как правильно натянуть цеп на. Упругие свойства пружины не изменятся.

Натягивание пружины ПИМ

Пружина натягивается при надетом на барабан полотне. Натяжение и настройка ПИМ производятся по следующему алгоритму:

• на полотно надеваются тяговые пружины (идут в комплекте);
• пружинный механизм натягивается (количество оборотов зависит от диаметра вала и массогабаритных характеристик полотна – узнать примерное число оборотов можно из специальной таблицы);
• пружина фиксируется специальными скобами-стопорами;
• тяговые пружины заправляются в вал в специальные прорези, расположенные на его концах;
• стопор пружины снимается;
• проверяется плавность и скорость хода полотна (обязательно нужно придерживать его рукой, чтобы исключить резкие удары стопоров на нижнем ламеле о край короба и, если стопоры ещё не установлены, избежать полного наматывания полотна на вал).

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. В статье расскажем как отрегулировать как отрегулировать карбюратор на бензопиле видео. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. У меня болтаются шпильки крепления карбюратора на бензопиле полотне как ее поменять? После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

• Демонтировать стартер с корпуса инструмента.
• Снять защитную крышку.
• Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
• Второй конец шнура продеть в отверстие защитной крышки.
• Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
• Проверить работу пружины после вытягивания и отпускания механизма.
• Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
• Демонтировать шкив и шнур.
• Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как заменить пружину стартера бензопилы?

Для того чтобы заменить старую пружину в разобранном стартере необходимо действовать в следующем порядке:

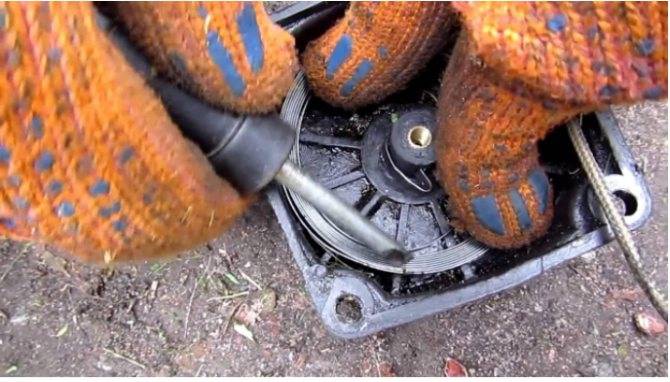

Прежде, чем установить пружину стартера бензопилы, потребуется извлечь обойму механизма – делать это следует крайне аккуратно, чтобы не сломать деталь;
Затем необходимо посмотреть внутрь обоймы – в ней вы увидите пружину, обмотанную вокруг С-образного элемента. Чтобы вытащить пружину, зафиксируйте верхнюю ее часть пальцем и немного оттяните в сторону ручку стартера;
После извлечения старой пружины необходимо намотать новую деталь

При этом старайтесь избежать перегибов и перекручивания нового пружинного элемента;
Чтобы собрать пружину стартера бензопилы потребуется действовать максимально осторожно, иначе одно неверное движение может привести к разматыванию запчасти;
После того, как вам удалось полностью вставить пружину в стартер, необходимо осторожно зафиксировать обойму.

На последнем этапе останется лишь собрать стартер бензопилы и попробовать завести инструмент. Вполне возможно, что вам придется сделать от 10 до 20 рывков – это нужно для того, чтобы пружина окончательно встала на свое место.

Мелкий ремонт двигателя: замена шнура стартера на косилке Briggs

** Всегда следуйте сервисным инструкциям по ремонту и обслуживанию, когда делаете ремонт или работы по техническому обслуживанию оборудования. Руководства можно найти на веб-сайте производителя. **

В этом видео я заменю шнур стартера на двигатель косилки Briggs & Stratton 650 Series. Ручка шнура косилки крепится к ручке самой косилки. Шнур для запуска этого двигателя длиной 7 футов. Длина шнура может немного отличаться, это зависит от жесткости шнура. Если жесткость применяемого шнура велика, шнур может перекрутиться. Если это произойдет, обрежьте шнур до 6,5 футов и попробуйте еще раз. Использованы инструменты: — гаечные ключи — набор головок — крестовая и прямая отвертка — тонкогубцы — зажигалка или спички В этом видео я собираюсь показать вам, как заменить шнур стартера на 650 серии двигателей косилок «Briggs & Stratton». Это общий двигатель для этой серии. Шнур соединяется здесь, с этой деталью на ручке и вы на самом деле начинаете тянуть отсюда. Длина шнура стартера должна быть около 2 метров это безопасная длина . я измерил шнур который у нас здесь и нарезал его по 2 метра. Номер шнурка 4,5

Важно взять нужный размер, потому что если вы будете использовать слишком толстый , его не удастся хорошо заправить на косилку. Если потянуть за этот обрезанный шнур

эти нити начнут вылезать. Поэтому вам нужно, расплавить концы этих нитей зажигалкой или спичкой, чтобы подогреть их и расплавить и затем сдвиньте их вниз пальцами вот так . и на обоих концах. Это сделает установку намного проще и предотвратит раскручивание веревки. Следующее, что нужно сделать, это прикрепить шнур к ручке за которую вы тянете . вставьте его через ручку и протяните. Если не получается заправить его, вы можете использовать пинцет, чтобы ухватиться за шнур и вытянуть. Теперь сделайте узел на конце . и затяните его обратно в ручку на пару сантиметров. Теперь нам нужно снять кожух с двигателя. На этом двигателе сначала снимаем эту декоративную часть и убираем ее в сторону. И на этом движке бензобак крепится с помощью трех болтов сверху и одного сбоку. Нам необходимо снять бензобак, чтобы добраться до кожуха. Теперь болт сбоку. Вы можете просто повесить бензобак рядом. Еще есть один кронштейн, который понадобится снять. Это трубка указателя уровня масла. Снимаем ее . Теперь мы можем снять кожух. Он крепится 4 болтами на 10, вам понадобится головка. 2 болта спереди и 2 сзади. И сейчас вы можете снять кожух. Это сборка кик-стартера с возвратным механизмом, прямо здесь есть небольшое отверстие, где проходит шнур . и здесь на внешней стороне этот шнур входит в эту сборку. Надо, чтобы механизм вращался против часовой стрелки. Чтобы завести нужно около 7 оборотов, а затем после того, как механизм накрутился можно отпустить веревку . Так давайте сделаем это . Смотрите . 1 . 2 . 3 . 4 . 5 . 6 . 7. Как только вы заведете пружину можно взять шнур, и протянуть через это отверстие. Чтобы это сделать, мне возможно понадобятся пинцет. Тогда, как только я протянул через отверстие я могу взять отвертку и блокировать вращение механизма. . отвертка не даст механизму вращаться, чтобы я смог завязать узел. Обычный узел, как мы делали на ручке. А потом уберите отвертку, и удерживая шнур позвольте механизму вернуться в исходное состояние .. Ну вот и все. Теперь можно собирать кожух обратно. Для сборки просто установите кожух на место . Закручиваем обратно 4 болта, 2 спереди и 2 сзади . Отвертка с головками отлично подходит для закручивания небольших болтов. Но будьте осторожны, не перетяните их. Присоедините щуп к кожуху. И закрепите топливный бак. 3 болта сверху . . И один болт сбоку. А потом установите эту декоративную панель. Теперь можно потянуть за шнур и вытащить его. Я снял свечи зажигания с двигателя, чтобы можно было продемонстрировать это в ролике. Во всяком случае вытяните его и прикрепить его к крюку ручки. Вот и все . Посмотрим, сможем ли мы ее запустить, удерживая камеру. Вкратце.. что я сделал- на этот тип косилки я использовал шнур 4,5 длиной 2 метра, и когда я снял кожух, я закрутил возвратный механизм 7 раз, прежде чем я вставил шнур. Вот, собственно и все, что нужно сделать, это довольно простая работа. Надеюсь, вы найдете это видео полезным и спасибо за просмотр. _

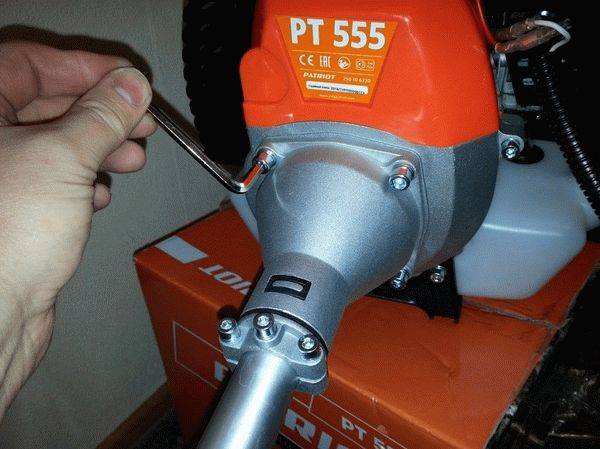

Определение причин неисправности

Если двигатель триммера не запускается или глохнет сразу после запуска, при перегреве редуктора или в процессе функционирования устройства слышны посторонние шумы и явно ощущается вибрация важно произвести визуальный осмотр и выявить нерабочий узел

Для оптимизации подготовительных мероприятий перед ремонтом следует провести простую диагностику и поэтапно проверить:

• наличие топлива в бачке и смазки в основных узлах;
• исправность свечи зажигания и ее работоспособность;
• чистоту топливного и воздушного фильтра мотокосы;
• засоренность выпускного канала и сапуна устройства;
• качество используемых горюче-смазочных материалов.

Для определения функциональной работоспособности зажигания бензокосы, следует определить, работает ли свеча, протестировав появление искры при соприкосновении с корпусом функционального устройства.

Саму свечу зажигания можно сменить на новую, предварительно проведя просушку свечного канала, при необходимости старый элемент тоже сушится, чистится специальными приспособлениями и возвращается на место.

Стартер на бензопиле — конструкция и принцип работы

Бензопилы хотя и имеют разные названия, однако конструктивно они похожи. Сходство имеют и пусковые механизмы бензоагрегатов, при помощи которых запускается двигатель. Механизмы для запуска ДВС подходят для бензопил разных марок Штиль, Хускварна, Долмар, Макита и другие. Конструктивно стартер для бензопилы состоит из следующих элементов:

1. Барабан, на котором намотан тросик
2. Тросик, при помощи которого в движение приводится коленвал инструмента
3. Ручка для удобства использования механизма
4. Каркас с пружиной, благодаря которому тросик наматывается на барабан (возвращается в исходное положение), когда пильщик запускает мотор

Конструктивные особенности устройства

Принцип работы такого устройства простой. При резком поднятии ручки механизма, происходит вытягивание тросика. Трос вводит в зацепление с храповиком, передавая движение барабану со шлицами. Так происходит перемещение коленчатого вала, который совершает несколько оборотов. В этот момент в цилиндре сжимается рабочая смесь. Как только ручка возвращается в исходное положение, соединение храповика со шлицами разъединяется, и вал перестает вращаться.

С каждым последующим рывком тросика увеличивается количество-топливно-воздушной смеси в цилиндре. Чтобы тросик возвращался в исходное положение, используются в конструкции пускового механизма возвратные пружины. Они изготавливаются из упругих сталей. Именно эта пружина часто становится причиной неисправности стартера агрегата, которую можно отремонтировать.

Какие еще виды стартеров подходят к мотоблоку?

• Пружинный стартер. Он считается не только легкоустанавливаемым, но и быстрозапускаемым, ведь устройство сразу же заведется после сдвига ручки мотоблока. Благодаря полуавтоматической работе пружины происходит разгон двигателя. Причем на замену ручного стартера механическим уйдет не более 2х часов;
• Электростартер для мотоблока. Указанный тип получает питание от аккумуляторной батареи. Естественно, именно этот автономный источник и будет определять уровень мощности электростартера и продолжительность его работы. Но стоит отметить, что далеко не все модели мотоблоков с ручным запуском могут приспособиться под указанный, поэтому перед началом работ по замене следует предусмотреть этот момент и внимательно изучить возможности имеющего механизма.

Каждый владелец мотоблоков должен понимать, что поначалу абсолютно все стартеры отлично функционируют и могут радовать своих собственников подобным положением дел около года. Но без периодичной смазки деталей, их проверки и соизмеримой силы рывка, подобная радость продлится недолго. Ухаживайте за стартером, и он ответит вам высокой производительностью и долгим сроком службы.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Зачем нужен ручной стартер

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

В качестве основного пускателя предусмотрен электростартер

Однако не стоит забывать о том, что при неисправности аккумуляторной батареи завести технику с помощью электрического стартера никак не получится. На этот случай и был предусмотрен ручной вариант, как запасной вариант

В качестве основного пускателя предусмотрен электростартер. Однако не стоит забывать о том, что при неисправности аккумуляторной батареи завести технику с помощью электрического стартера никак не получится. На этот случай и был предусмотрен ручной вариант, как запасной вариант.

Яркий пример использования ручного стартера – переносные электростанции. На них легче использовать ручной стартер, ведь он даёт возможность удобно запускать двигатель и эксплуатировать генератор.

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

• обрыв шнура (веревки);
• когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.
