Из чего состоит отбойный молоток

Основные характеристики пневматического молота

Удар молота выражается массе падающих частей и может достигать силы, которая равняется тысяче килограмм. Хотя подобные характеристики у всех пневматических молотов являются разными. Энергия, с которой воздействует молот, может достигать порядка двадцати восьми килоджоулей, однако и эти параметры являются у разных моделей молотов не однообразными. Скорость движения рабочего органа молота, может достигать порядка семи с половиной метров в секунду.

Изначально поршни располагаются так, вверху расположен рабочий поршень, который имеет крайнее верхнее положение, поршень, который являются частью цилиндра компрессорного типа, расположен в крайней точке снизу. Рабочие бойки располагаются либо друг на друге, либо верхний боек расположен на установленной, на молоте заготовке. При включении электрического двигателя, через ременную передачу происходит запуск пневматического молота, и поршни начинают движение по направлению друг к другу. Захватываемый воздух создает упругую подушку между ними, что создает создание напряжения между рабочими элементами.

Именно за счет того что воздух в цилиндре создает напряжения создается движение ударных частей молота, которыми и осуществляются все вышеназванные работы. Кривошип молота при этом начинает оборачиваться, и удар молота происходит с периодичность одного оборота кривошипа. Пневматический молот является на сегодняшний день более распространенным вариантом молотов для кузничных мастерских, поскольку он более легок в управлении и менее затратный в обслуживании.

Критерии выбора

Выделяют три основных критерия, которые учитываются при выборе электрического отбойного молотка:

• Вес.
• Мощность.

Мнение эксперта Левин Дмитрий Константинович

Эти параметры покажутся знакомыми тем мастерам, которые ранее покупали перфораторы. Принципы работы этих инструментов схожи друг с другом. Отличие состоит только в том, что отбойники не имеют опции сверления.

Вес

Отбойные молотки представлены в магазинах в трех весовых категориях:

1. Легкие (до 5 килограмм). Предназначаются для простых работ и материалов небольшой крепости. Благодаря своему весу, подходят для демонтажа горизонтальных плоскостей. Такие инструменты берутся для строительных работ, которые требуют длительной вовлеченности. Руки мастера не успевают устать.
2. Средние (от 5 до 10 килограмм). В эту категорию попадают и бытовые, и профессиональные инструменты. Используются для обработки крепких поверхностей – бетона, кирпича, асфальта и т.д.
3. Тяжелые (от 10 килограмм). Аппараты этой группы часто называются бетоноломами. Но на практике эти молотки универсальны – их широкий функционал позволяет выполнять задачи всех уровней сложности.

Ориентироваться на представление о том, что чем больше вес аппарата, тем он надежней нецелесообразно. Подбирать молоток по весу нужно таким образом, чтобы устройство подходило к условиям работы. К примеру, тяжелый и габаритный отбойник не подойдет для работы в узком междверном пространстве. Не подойдет он также и для работы в горизонтальном положении.

Мощность

Производительность электрического отбойного молотка определяется тремя взаимосвязанными параметрами:

• Мощность.
• Сила удара.

Мощность инструмента влияет на продолжительность его непрерывной работы и на размер оснастки, которую прибор поддерживает. Повышение мощности приводит к повышению производительности и наоборот. Рынок отбойных молотков предлагает разные модели с диапазоном мощностей от 500 до 2 000 Вт.

Каждый материал подразумевает свой режим работы и свою мощность. Бытовые электрические молотки не нуждаются в мощности более 1000 Вт.

Сила удара

Сила удара указывается к каждой модели в Джоулях. С увеличением силы расширяется круг материалов, с которыми может справиться молоток. Высокие значения этого критерия характерны для инструментов из тяжелой категории. Легкие молотки не справятся с большой мощностью, которая будет непропорциональна их комплектации.

Для отбойных молотков «тяжеловесов» сила единичного удара достигает 60 Дж (у самых продвинутых моделей). Для легких моделей эти показатели уменьшаются в разы и урезаются до уровня 3 – 8 Дж.

Дополнительные функции

Какой весовой категории электрическим отбойным молотком работаете Вы?

ЛегкойСредней

Электрические отбойные молотки выбираются не только на основании мощностных показателей. Значение имеют и второстепенные технологии, которые сопровождают работу устройства.

В число таких технологий входят:

• Регулировщик частоты ударов. Cистема отвечает за переключение режимов молотка на основании сиюминутных задач. Обычно регуляция осуществляется с помощью кнопки или колеса.
• Фиксатор кнопки включения. Механизм не дает прибору самовольно включаться в процессе дробления материалов. С этой функцией мастеру не нужно постоянно держать палец на кнопке. В некоторых моделях кнопка заменяется ползунком.
• Ограничитель пусковых токов. Устанавливается на высокомощные приборы. Цель системы – предотвратить скачки электроэнергии при включении оборудования.
• Противовибрационная система. Препятствует колебаниям инструмента в руках мастера с помощью динамических противовесов. Для этих же целей молотки снабжаются прорезиненными рукоятями, вставками и накладками.
• Контроль износа угольных щеток. Индикатор устанавливается на выборочные модели и держит владельца молотка в курсе состояния щеток. Когда износ становится критическим, инструмент отключается автоматически, защищая двигатель.
• Контрольная панель. Содержит индикаторы, которые информируют мастера о качестве работы аппарата. Панель оповещает владельца в тех случаях, когда инструмент работает на износ, нуждается в ремонте или техобслуживании.

Мнение эксперта Левин Дмитрий Константинович

Корпусы электрических отбойных молотков изготавливаются из металла или пластика. Последний вариант используется чаще за счет своей легкости и небольшой себестоимости

При выборе модели из пластика важно убедится в том, что она была выполнена из высокопрочной разновидности материала

Электрический отбойный молоток

Этот электроинструмент работает от электродвигателя – он приводит в движение ротор, который, в свою очередь, боек. Боек посылает механические импульсы рабочему органу – пике.

Электромолотки обладают такими преимуществами, как высокая мощность при небольшом весе, лучшее соотношение цены и качества. Однако стоит иметь в виду, что это орудие не предназначено для применения в условиях повышенной пожароопасности, так как двигатель может искрить. Еще одним недостатком считается зависимость от источника электропитания. Лучшая сфера его применения – отделочные работы внутри помещения.

История[править]

Первый отбойный молоток был изобретён в 1897 году инженером Георгом Лейнером, однако история применения отбойных молотков началась лишь в начале прошлого века. В основном отбойные молотки применялись в шахтах

В те далекие годы это был незаменимый инструмент при добыче стратегического сырья, поэтому разработке и производству отбойных молотков уделялось внимание даже на самом высоком правительственном уровне. Со временем технологии добычи угля изменились, отбойный молоток уступил место высокопроизводительным машинам

Сегодня основное применение отбойные молотки находят на стройках. Причем, в связи постоянным увеличением объемов строительных работ спрос на этот пневмоинструмент остается неизменно высоким.

В Советском Союзе пневматические отбойные молотки до 1930 года не производились — их завозили из-за границы. В начале июня 1930 года руководство треста «Лугануголь» обратилось к луганскому патронному заводу (в то время завод № 60) с предложением начать выпуск отбойных молотков на заводе. Руководство завода № 60 согласилось рассмотреть такую возможность, при условии, если поступит чертеж отбойного молотка для изучения. Однако, в силу различных причин, в том числе и в связи с начавшейся в августе 1930 года ликвидацией «Луганугля», чертеж отбойного молотка на завод № 60 не поступил.

В связи с дороговизной и громоздкостью пневматического хозяйства на шахтах, с начала 1930-х г.г. в СССР велись работы по созданию отечественного электроотбойного молотка. Среди ряда советских инженеров и техников, наилучших результатов добился Константин Николаевич Шмаргунов, электроотбойный молоток которого прочно внедрился в угольной промышленности СССР. Отбойный молоток КНШ произвел революцию в угольной промышленности, перекрыв производительность пневматического молотка при одновременном уменьшении стоимости расходуемой энергии, в десятки раз. Первый КНШ-1 появился в 1934 году, а в 1937 году Томский электромеханический завод начал серийное производство электроотбойных молотков КНШ-3, созданных Шмаргуновым. Шахтёры отмечали непривычную легкость молотка КНШ, относительную бесшумность работы и высокую экономичность по сравнению с пневматическим. Электроотбойный молоток КНШ стал широко применяться в Кузбассе, Донбассе и других угольных бассейнах страны (кроме КНШ, другие электроотбойные молотки до 1941 года в СССР серийно не производились). Шмаргунов постоянно работал над усовершенствованием своего детища. Всего к 1941 году им было создано 6 модификаций КНШ.

Кроме модификаций КНШ, на стадии экспериментирования также находились электроотбойные молотки: К-1, ЗЭТ, «Батуевка».

В 1938 году на шахте им. Калинина треста «Артёмуголь», проходивший испытание электроотбойный молоток К-1 конструкции Комарова Н.И., показал производительность в 2,2 раза выше, чем у КНШ-3, однако в силу громоздкости и других конструктивных недостатков он в серийное производство внедрён не был. Работая над усовершенствованием своего молотка, в 1940 году Комаров сконструировал К-2. Его испытание, проходившее на шахте № 160 треста «Донбассантрацит», показало, что К-2 легче на 1,6 кг пневматического молотка ОМ-5, который в то время применялся на шахте. К-2 имел бо́льшую силу удара, у него почти отсутствовала отдача, молоток не перегревался, а его производительность не уступала ОМ-5. Помимо крутопадающих пластов, К-2 с успехом мог применяться на наклонных и пологих пластах.

В январе 1941 года правление Антрацитового отделения горного общества признало необходимым через ВНИТО поставить перед Наркомуглём вопрос о серийном производстве элетроотбойного молотка К-2, а мастерские Всесоюзного угольного института в том же месяце приступили к изготовлению К-2 по заказу треста «Донбассантрацит».

С 2003 года на российский рынок поступила продукция Томского завода им. Кузнецова (ТЗК) под торговой маркой МОП (Молоток Отбойный Пневматический). Некоторые детали МОП взаимозаменяемые с деталями других российских отбойных молотков. Это не единственное преимущество «кузнецовских» инструментов. Эти молотки чуть легче своих аналогов, сопоставимы по энергии удара, менее склонны к обмерзанию. Выпускаются МОПы в трех типоразмерах: МОП-2(39Дж), МОП-3(44Дж), МОП-4(55Дж) предлагается с двуручной и с одноручной рукояткой. Самые мощные из отбойных молотков, предназначенные для выполнения работ повышенной сложности, — бетоноломы БК-3(95Дж). Бетоноломы предназначены для выполнения тяжелых работ при разрушении бетонных фундаментов, аэродромных полос, мостов, снос зданий, при реконструкции и аварийно-спасательных работах.

Рейтинг популярных и эффективных устройств от надежных производителей

Современный рынок предлагает сотни моделей отбойных молотков. Однако наибольшие объемы продаж показывает техника трех брендов. Это японский Макита (зачастую инструмент собирается в Румынии), немецкий Бош с заводами по всему миру, отечественный Интерскол, у которого привлекательная стоимость и внушительные характеристики.

Макита HM1101C

Макита не зря считается самым желанным инструментом множества строителей и домашних мастеров. У данного отбойного молотка практически максимум привлекательных черт. Среди них плавное управление оборотами двигателя, автоматическая настройка на жесткость материала, возможность штробления пазов с нужной параметрикой путем установки насадки под изменяющимся углом.

Эргономика устройства продумана до мелочей, однако стоит отметить неудачную развесовку. Несмотря на показатель удара, который позволяет отнести модель к первой классификационной категории — ее геометрия типична для третьей. Мощность устройства 550 Вт, энергия бойка 2,8 Дж, частота импульсов от 2000 до 3500 Гц, масса около 3 кг.

• отличный КПД, малое потребление энергии благодаря электронному управлению двигателем;
• надежный патрон из стали с быстрой механикой смены насадки;
• удобный регулятор частоты ударов;
• двойная изоляция электропроводки;
• малая масса;
• 12 позиций насадки;
• длинный провод.

• развесовка, наиболее удобная для работы в горизонтальной плоскости;
• конструкция ручки, нарушающая схему распределения усилий.

Бош GSH 11 VC

Немецкий бренд Бош способен возглавить рейтинг производителей лучших устройств с идеально сбалансированными характеристиками. Не стал исключением и электрический отбойный молоток Bosch GSH 11 VC.

Модель относится к первой категории по энергии удара в 23 Дж. Устройство достаточно тяжелое — 11 кг. Однако в конструкции соблюдены все правила эргономики. Идеальная развесовка, расположение центра тяжести, хвата и направления удара позволит действовать инструментом без накопления усталости на протяжении длительного времени.

• мощный двигатель;
• значительная сила удара;
• возможность длительной работы (инженерного решения) на предельных нагрузках;
• идеальная компоновка;
• надежный патрон с возможностью быстрой смены насадки;
• эффективная система вентиляции двигателя;
• удобное расположение переключателей.
• электронное управление двигателем;
• 12 положений зубила;
• низкий уровень вибрации;
• регулировка силы удара;
• индикация необходимости смены токосъемных щеток двигателя.

• недостаточно длинный кабель;
• высокая масса.

Интерскол М-25

Главные характеристики продукции Интерскол — надежность, простота, продуманность. Стоит отметить, что компания тщательно исследует рынок и разрабатывает инструмент с удачными конструкционными и инженерными решениями.

В качестве примера можно рассмотреть модель М-25. Удобная рукоять позволяет эффективно манипулировать инструментом в горизонтальном положении. Однако у Интерскола М-25 отличная развесовка благодаря расположению двигателя практически на оси удара. Кроме этого, смещена и пусковая кнопка. В результате аппаратом очень легко работать, несмотря на достаточно высокую массу в 17 кг. Энергия удара составляет 25 Дж, частота 1400 мм, потребляемая электрическая мощность 1500 Вт.

• надежный вакуумно-компрессорный механизм;
• стальной 30 мм патрон;
• безбойковая система без изнашивающихся движущихся частей;
• возможность долгой работы на пределе мощности;
• удачная развесовка;
• резиновые накладки на рукояти;
• тщательно продуманная эргономика, огромная надежность.

• масса гораздо выше конкурентов из-за применения безбойковой системы;
• нет регулировки силы удара.

https://youtube.com/watch?v=gqCyT94hqBU

Применение, эксплуатация

К основным сферам использования отбойных молотков относят строительную и горнодобывающую.

В первом случае они служат для осуществления демонтажа конструкций при перепланировке и сносе, рубки металла, снятия бетонного и асфальтового дорожного покрытия, трамбовки грунтов в труднодоступных местах, устройства колодцев, разрыхления мерзлых грунтов, проделывания отверстий и ниш, удаления льда.

В горнодобывающей отрасли отбойные молотки применяют при недоступности более мощного оборудования. Так, условия применения в шахтах, состоящие, прежде всего, в ограниченном пространстве, определяют необходимость в инструментах компактных размеров. К тому же обработка выработок осуществляется по всему радиусу. Следовательно, требуется легкий молоток, который возможно применять в перевернутом виде.

Сферу применения во многом определяет тип устройства: в каких условиях и при какой атмосфере работать и т. д.

Выше были отмечены некоторые особенности эксплуатации отбойных молотков. Независимо от типа устройства, выделяют общие правила. Во-первых, перед началом работ следует смазывать кончик насадки любой пластической смазкой типа литола и солидола. Во-вторых, смазку рекомендуется добавлять и в ствол инструмента при работе от двух раз в смену с целью продления его срока службы. В данном случае применяют различные масла для отбойного молотка в соответствии с инструкцией. Одни рекомендуют И20А, другие — трансмиссионное масло 15W-40 и т. д. В-третьих, следует не допускать попадания в устройство грязи и воды, промывать по завершении работы патрон от смазки бензином, предварительно удалив насадку. В-четвертых, необходимо следовать положениям инструкции, применяя молоток-отбойник по назначению и без перегрузок. В-пятых, с периодичностью раз в месяц рекомендуется осуществлять техническое обслуживание, предусматривающее полную разборку и промывку всех деталей бензином либо керосином.

Помимо этого, существуют специфические особенности эксплуатации каждого типа отбойных молотков.

Так, молоток пневматический после длительного перерыва перед началом работ рекомендуется разбирать и промывать подетально бензином. Затем в течение двух недель следует смазывать пневматическим маслом ствол 3 – 4 раза в смену.

Для электрических моделей необходима своевременная замена щеток. К тому же следует делать технологические перерывы в 10 – 15 минут с периодичностью в 25 минут во избежание перегрузки.

На бензиновых отбойных молотках необходимо предварительно готовить топливную смесь, включающую бензин и масло, определенной концентрации. В инструкции указано, какое масло заливать в отбойный молоток, в каком количестве и т. д. Причем требуется полностью вырабатывать топливную смесь либо сливать остатки. Это позволяет избежать загрязнения аккумулятора масляной пленкой.

Каждый тип рассматриваемых устройств характеризуется специфическими неисправностями.

Основная причина поломок электрических отбойных молотков состоит в нарушениях электроцепи, заключающихся в поломке кнопки и стирании передающих электроэнергию на мотор щеток. Замена щеток осуществляется весьма просто. Ремонт кнопки более сложен вследствие того, что во многих случаях приходится разбирать весь корпус, однако на современных моделях с учетом данной особенности ее оснащают отдельной крышкой для упрощения замены.

Для моделей с ДВС характерно засорение карбюратора. Наконец, на любых отбойных молотках встречается заклинивание насадки в патроне. В данном случае демонтируют патрон и выдавливают насадку, после чего промывают патрон от смазки керосином.

Устройство

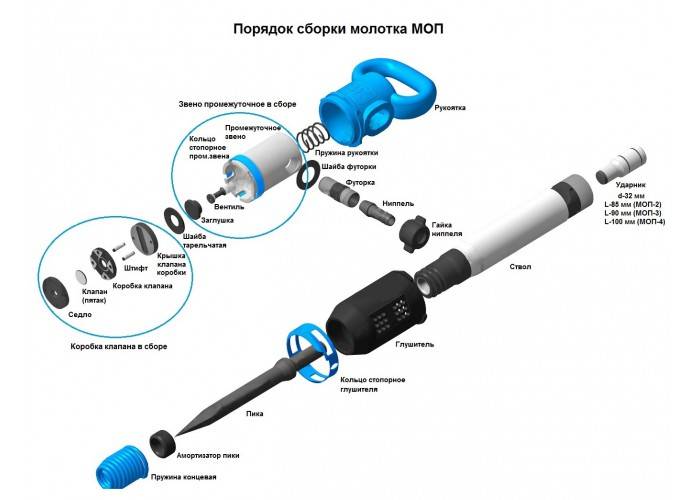

Основные конструктивные элементы для любого вида отбойных молотков представлены бойком, насадкой, патроном и т. д.

Пневматические поршневые модели устроены по схеме поршневых систем на основе ударного принципа. Основные конструктивные элементы представлены пусковым золотником, бойком, представленным поршнем, штуцером для компрессорного шланга, стаканом с кольцевым клапаном и клапанной коробкой, глушителем. Помимо этого, отбойные молотки включают две пружины, амортизатор, фиксирующее кольцо, рукоятку, корпус.

Названные детали объединяют в несколько узлов.

• Ударный, называемый также устройством пуска и воздухораспределительным механизмом, включает боек и ствол.
• Виброзащита рукоятки представлена стаканом и уплотняющими втулками.
• К антивибрационной защите от зубила относятся манипулятор и подпружиненная втулка.
• Корпус-рукоятка включает корпус, глушитель аэродинамического шума и пусковой механизм.

На ударную систему возложены две основных функции: подача, распределение и выведение воздуха, преобразование его энергии в работу.

Электрические модели оснащены такими специфическими узлами, как электродвигатель, редуктор, служащий для преобразования вращения вала последнего в возвратно-поступательное перемещение, кривошипно-шатунный механизм с поршнем, обеспечивающий давление в цилиндре, воздействующее на боек.

К специфическим для отбойных молотков с ДВС компонентам относят карбюратор, топливный бак, стартер, систему зажигания, топливный насос. К тому же с учетом повышенной вибрации данных устройств рукоятка и управляющие органы отделены от корпуса пружинной подвеской.

Кроме того, существует дополнительное оснащение для молотка. К нему относятся четыре следующих приспособления. Автоматический регулятор оборотов, называемый плавным пуском и ограничителем частоты холостого хода, служит для продления срока службы двигателя путем исключения перегрузок и постепенного разгона. Принцип его функционирования основан на регулировке оборотов в соответствии с нагрузкой. Боковая рукоятка повышает удобство эксплуатации, способствуя правильному удержанию и распределению усилий. Регулятор частоты ударов повышает степень контроля инструмента, обеспечивая возможность настройки отбойного молотка под материалы различной твердости. Фиксатор кнопки обеспечивает отсутствие необходимости постоянного ее удержания при работе.

Принцип функционирования отбойных молотков состоит в создании возвратно-поступательных перемещений находящегося в стволе бойка, не связанного кинематически с прочими деталями. Это осуществляется различными механизмами в зависимости от типа молотка.

Так, в поршневых пневмомоделях подаваемый шлангом воздух от компрессора преодолевает сопротивление вентильной пружины при воздействии на рукоятку. Вследствие этого вентиль сдвигается, открывая отверстие ударного механизма. Попеременно в нижней и верхней частях цилиндра создается разряжение и избыточное давление вследствие перепускания сжатого воздуха между ними клапанной системой, порождая возвратно-поступательные перемещения бойка.

Функционирование пневматического турбинного молотка основано на приводе энергией, вырабатываемой вращаемым воздухом турбинным колесом.

Бензиновые молотки также обычно оснащены пневматическим ударным механизмом. Поршень, изменяя давление в цилиндре, приводит к движению поршня ударника с прикрепленным наконечником.

Общие критерии и характеристики отбойных молотков

Технические характеристики электрического отбойного молотка.

Теперь вы знаете особенности устройства электрических и пневматических отбойных молотков. Для полноты картины необходимо ознакомиться с основными характеристиками таких инструментов, которые позволят вам выбрать самую подходящую модель.

Самыми главными характеристиками любого отбойника является количество ударов и их сила. Именно от этих параметров напрямую зависит эффективность работы отбойника

В случае с электрической моделью нужно обязательно принимать во внимание и такой момент, как мощность двигателя

Обращайте внимание на вес инструмента. Об этом уже упоминалось ранее

Если отбойный молоток будет весить слишком много, это создаст определенные затруднения при его эксплуатации. Все очень зависит от характера предстоящих работ. К примеру, если вам нужно избавиться от старой стяжки пола, тяжелый отбойный молоток будет очень кстати. При необходимости же разрушения стен вес агрегата сыграет против вас.

Нельзя упускать из внимания и производителя инструмента. Объемных объяснений здесь не нужно. Всем известно, что есть ответственные производители, под именем которых выпускаются по-настоящему качественные товары, и есть компании, занимающиеся изготовлением т.н. ширпотреба. Если вы планируете купить отбойный молоток, лучше отдайте выбор в пользу инструмента от хорошего бренда. Есть довольно много компаний, которые пока что не пользуются большой мировой популярностью, но выпускают качественную продукцию.

Отбойные молотки принято делить на профессиональные и бытовые. Агрегаты профессионального класса имеют более высокую мощность и, как правило, позволяют справляться с большим перечнем задач. Поэтому перед покупкой нужно обязательно спланировать фронт предстоящих работ, чтобы не переплатить за ненужные функции.

Помимо рассмотренных основных характеристик, отбойные молотки имеют и дополнительные особенности, которые тоже нужно обязательно принимать во внимание. Во-первых, проследите за тем, чтобы отбойный молоток, если это электрическая модель, был оснащен фиксатором кнопки, благодаря которому будет обеспечиваться бесперебойная и продолжительная работа агрегата

Такой фиксатор избавляет оператора от необходимости постоянного удерживания кнопки запуска отбойного молотка

Во-первых, проследите за тем, чтобы отбойный молоток, если это электрическая модель, был оснащен фиксатором кнопки, благодаря которому будет обеспечиваться бесперебойная и продолжительная работа агрегата. Такой фиксатор избавляет оператора от необходимости постоянного удерживания кнопки запуска отбойного молотка.

Во-вторых, будет полезным такое дополнение, как ограничитель частоты на холостом ходу. Данная функция способствует улучшению эксплуатационных свойств отбойника и обеспечивает более длительный срок службы инструмента. Работает ограничитель по предельно простой схеме: если на инструмент поступает менее интенсивная нагрузка, обороты двигателя снижаются в автоматическом режиме. После того как нагрузка снова возрастет, обороты двигателя тоже повысятся.

Таким образом, в устройстве современных отбойных молотков нет ничего сложного. Это простые и функциональные инструменты, позволяющие справляться с самыми разнообразными ремонтными, отделочными и строительными работами. Зная основные особенности устройства и важнейшие характеристики отбойного молотка, вы сможете безо всяких затруднений выбрать и купить самый подходящий для вас инструмент.

Отбойные молотки вроде бы знакомы всем людям. Трудно найти тех, кто ни разу не видел, как разбивают асфальт или плитку, сносят стены. Но не все так просто.

Итоги

Какой бы тип молотка вы не выбрали для своих работ, стоимость его всегда довольно высокая. Из-за цены, отбойник, как правило, покупается на предприятие, бригаду, в общем – для профессиональных работ. Для домашней стройки, конечно, тоже можно приобрести, если средства позволяют. Если дорого, то можно взять в аренду, хотя, собственный прибор, лучше и удобнее.

И в случае покупки, и в случае аренды, вам нужно сделать выбор среди множества моделей, типов, видов и модификаций. Поэтому четко сформируйте свою цель и намеченную задачу – какой материал крушить, в каком объеме, как часто это делать и т.д. От этого зависит выбор молотка и его технических характеристик.
