Газовая горелка. Главный инструмент наплавляемой гидроизоляции

Правила безопасности при работе с газовыми горелками для кровли

Такое оборудование, как горелка кровельная пропановая, должно эксплуатироваться с соблюдением ряда правил безопасности.

Такое оборудование для кровельных работ, как газовая или жидкотопливная горелка, является инструментом, позволяющим значительно повысить производительность труда при установке гидроизоляции и строительстве наплавляемой кровли.

Но, поскольку данное оборудование является потенциально опасным, при работе с ним нужно четко следовать инструкциям, данным изготовителем, и обязательно соблюдать все требования техники безопасности при работе с газовым оборудованием.

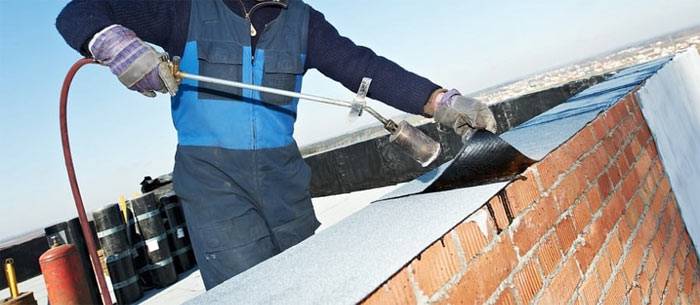

Этапы работы при укладке материала с использованием кровельной горелки

При использовании рубероида в качестве гидроизоляционного материала, а также при укладке современных материалов для наплавляемой кровли, обязательно используется такое оборудование, как горелка кровельная газовая.

Всю работу можно поделить на несколько этапов:

При условии, что в работе используется газовая горелка для кровли хорошего качества, можно за рабочий день произвести укладку 500-600 метров рубероида.

Качественная горелка должна не только обеспечивать стабильность пламени, но и быть надежно защищенной от задувания ветром, так как работы проходят под открытым небом.

Правила безопасности при работе с газовыми горелками для кровли

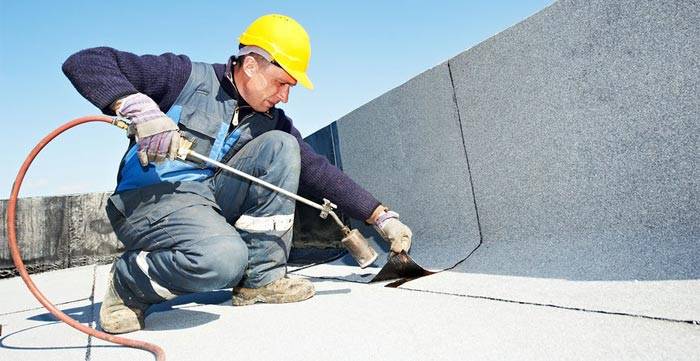

Выполнение работ на крыше с использованием газовой горелки затрагивает сразу несколько разделов охраны труда:

работа на высоте;
работа, проводимая с открытым огнём;
обращение с легковоспламеняющимися веществами.

наличие обуви, препятствующей соскальзыванию рабочего с поверхности крыши;
страховочные приспособления для исключения падения с высоты;
наличие ограждения рабочей зоны, ходовых мостков и т. д.

Меры по защите рабочих от воздействия повышенных температур:

наличие специальной одежды, рукавиц;
нельзя направлять факел пламени в сторону людей или элементов газовой установки;
нельзя выходить за пределы рабочей зоны или подниматься по лесам с зажжённой горелкой в руках.

Меры противопожарной безопасности:

Перед началом работ необходимо осмотреть газовое оборудование и убедиться в его работоспособности. Проверить герметичность соединений баллона, редуктора, шланга и горелки.

5. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ПО ОКОНЧАНИИ РАБОТЫ

5.1. По окончании работы необходимо привести в порядок рабочее место и убрать мусор. 5.2. Ручной инструмент и приспособления следует очистить от загрязнений и убрать в отведенное для хранения место. 5.3. По окончании работы следует снять спецодежду, спецобувь и другие средства индивидуальной защиты и убрать их в установленное место хранения, при необходимости – сдать в стирку, чистку. 5.4. По окончании работы следует тщательно вымыть руки тёплой водой с мылом, при необходимости принять душ. 5.5. Обо всех замеченных в процессе работы неполадках и неисправностях применяемого инструмента и оборудования, а также о других нарушениях требований охраны труда следует сообщить своему непосредственному руководителю.

Основные правила использования

Работа с газовой горелкой предполагает контактирование с открытым пламенем, а значит должны соблюдаться определенные правила:

Перед термальной обработки нужно полностью очистить поверхность от посторонних вещей и мелкого мусора. При возможности и надобности выровнить место, где будет монтироваться новая кровля. Для этого можно использовать бетонную стяжку. В противном случае неровности могут нарушить целостность кровли, а мелкий мусор причиной возгорания.

Использовать газовую горелку противопоказано в условиях ниже -15 градусов, если инструмент не предназначен для этого. Но лучше всего при низких температурах уже использовать жидкое топливо.

Если инструмент имеет шланг, то нужно следить за его состоянием. Пережимы, изломы и деформации могут привести к утечки газа.

Во время кровельных работ, учитывая особенности горелки, должны быть приняты соответствующие меры предосторожности. Жаростойкая одежда и обувь с нескользящей подошвой

Перед работой инструмент требует тщательного осмотра на предмет повреждений, разрывов в соединениях. Использование неисправного оборудование может причинить вред здоровью и нанести непоправимый вред крыше.

При зажигании, нельзя стоять рядом с соплом.

На рабочем месте разрешается нахождение лишь одного газового баллона и использования только одной горелки. Иные условия могут подвергать жизнь большому риску.

Вентиль пропановых моделей можно открывать лишь наполовину.

Видеоролик от опытного кровельщика, где рассказываются о подготовке, процессе работе и самом инструменте

Выбор горелки для кровельных работ

Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:

Расход пропана, кг/ч.
Тепловая мощность горелки, кВт.
Пределы регулировки длины факела, мм.
Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
Номинальная температура разогрева поверхности, ºС.
Удельный расход топлива на единицу укрываемой поверхности, кг/м 2 .
Вес горелки, кг.

Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.

Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.

Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью

Q = 12,88 кВт·ч/кг – теплотворная способность пропана;

n — количество насадок/раструбов, по которым горящая газовоздушная смесь направляется на нагреваемый (или расплавляемый) кровельный материал;

η = 0,8…0,91 – КПД процесса нагрева (с увеличением числа насадок КПД уменьшается).

Наиболее популярными моделями газовых горелок для кровли являются:

ГВ-850. Обладает регулировочным вентилем для подачи газа, длина факела легко управляется при помощи рычага. Мощность горелки позволяет эффективно использовать её также для разогрева металлопластиковых труб и для подготовки медных сплавов к сварке или пайке. Цена – 1700…2200 руб.;

ГГС-1-1,7. Пользуется популярностью из-за достигаемых высоких температур нагрева, простоты и надёжности конструкции. Цена — 2000…2200 руб. Вариант этого же устройства, но с 4 раструбами и раскатчиком обойдётся в 12000…12500 руб.;

ГГС-1-1,0. Самая компактная из горелок отечественного производства, позволяет работать в стеснённых пространствах, используя баллон ёмкостью 5 л. Цена – 1300…1500 руб.;

ГВ-250У. Отличается простотой и надёжностью конструкции, имеет встроенное устройство для принудительного подсоса воздуха. Цена – 1100…1200 руб.;

Kemper-1200 (Италия). В комплекте – несколько сопел с разной шириной щели, возможность работы с пропановыми баллонами ёмкостью до 100 л, эргономичная форма рукоятки. Цена – 4400…4700 руб.

Несколько слов о возможности и целесообразности изготовления рассмотренных горелок своими руками. Ввиду необходимости весьма тщательной герметизации всех соединений, а также высокой точности изготовления всех деталей, самостоятельно смастерить подобное устройство сложно. Особо ответственный участок работы – это изготовление узла подачи и смешивания. Кое-что можно позаимствовать из сварочной газовой горелки, а ручку, удлинитель и шланг подобрать по рекомендациям специалистов.

Классификация газовых горелок

Горелки могут быть не только газовыми, но и жидкостными. В последнем случае они работают на дизельном топливе, но распространены меньше, поскольку их эффективность проявляется лишь при пониженных до +10…+15ºС температурах внешнего воздуха.

Различают подобного вида горелки по следующим признакам:

По виду применяемой горючей смеси. Кроме упомянутых жидкостных и газовых используются ещё и комбинированные конструкции, когда в рабочую зону одновременно с горючим газом (пропаном и, значительно реже – ацетиленом) подаётся воздух или кислород.
По количеству рабочих сопел. Горелки газовые для кровельных работ могут иметь от 1 до 4 сопел. В последнем случае расширяются технологические возможности устройства (например, ширина захвата рулонного материала), но одновременно возрастает расход горючего газа.
По наличию или отсутствию редуктора. Безредукторные горелки, хотя и конструктивно проще, не обладают функцией регулирования потока газа, что неудобно в практике их применения.
По способу поджига струи газа. Современные конструкции рассматриваемых устройств имеют узел пьезоподжига, что значительно функциональнее, чем применение для этих же целей спички или зажигалки.
По конструкции газоподающей трубки. Она может быть прямой или согнутой под углом, нормальной и укороченной длины.

Работают такие горелки от баллонов. На баллон устанавливается редуктор или другое газораспределительное устройство. Для баллонов с пропаном, при небольшом объёме работ возможна их установка на крыше, в остальных случаях применяются шланги, длина которых не должна быть более 12…15 м.

Большинство конструкций пропановых горелок для кровли могут использоваться и с другими целями, например, для снятия старой краски (успешно заменяют паяльную лампу), для разогрева медных или латунных труб перед их сваркой, для подогрева остывшего битума и т. д.

Являясь устройствами, при работе которых используются горючие и взрывоопасные смеси, промышленные исполнения газовых горелок изготовляются по техническим требованиям ГОСТ 17356-89. Стандартом нормируются следующие эксплуатационные показатели:

Стопроцентная герметичность запорных органов, управляющих подачей газа;
Плавность подачи пропана;
Наличие противоветровой защиты от самопроизвольного задувания;
Надёжное отключение аппарата и время срабатывания;
Пределы регулирования тепловой мощности.

Разновидности газовых устройств

Для монтажа битумной кровли используются горелки ручного типа. Зачастую они «питаются» пропаном. Таким оборудованием очень удобно пользоваться, а длина пламени настраивается посредством простого рычажного механизма. Самыми безопасными считаются газовоздушные кровельные горелки.

Вентильные модели характеризуются небольшой массой, простотой в эксплуатации. Кроме того, подобное оборудование несложно ремонтировать. Выдавая интенсивное пламя, они прекрасно работают даже при сильном ветре.

Есть и ацетиленовые кровельные горелки, которые функционируют на смеси кислорода и ацетона. Их часто применяют для сварки.

Выбор горелки для кровельных работ

Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:

Расход пропана, кг/ч.
Тепловая мощность горелки, кВт.
Пределы регулировки длины факела, мм.
Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
Номинальная температура разогрева поверхности, ºС.
Удельный расход топлива на единицу укрываемой поверхности, кг/м 2 .
Вес горелки, кг.

Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.

Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.

Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью

Q = 12,88 кВт·ч/кг – теплотворная способность пропана;

n — количество насадок/раструбов, по которым горящая газовоздушная смесь направляется на нагреваемый (или расплавляемый) кровельный материал;

η = 0,8…0,91 – КПД процесса нагрева (с увеличением числа насадок КПД уменьшается).

Наиболее популярными моделями газовых горелок для кровли являются:

ГВ-850. Обладает регулировочным вентилем для подачи газа, длина факела легко управляется при помощи рычага. Мощность горелки позволяет эффективно использовать её также для разогрева металлопластиковых труб и для подготовки медных сплавов к сварке или пайке. Цена – 1700…2200 руб.;

Несколько слов о возможности и целесообразности изготовления рассмотренных горелок своими руками. Ввиду необходимости весьма тщательной герметизации всех соединений, а также высокой точности изготовления всех деталей, самостоятельно смастерить подобное устройство сложно. Особо ответственный участок работы – это изготовление узла подачи и смешивания. Кое-что можно позаимствовать из сварочной газовой горелки, а ручку, удлинитель и шланг подобрать по рекомендациям специалистов.

Классификация газовых горелок

Горелки могут быть не только газовыми, но и жидкостными. В последнем случае они работают на дизельном топливе, но распространены меньше, поскольку их эффективность проявляется лишь при пониженных до +10…+15ºС температурах внешнего воздуха.

Различают подобного вида горелки по следующим признакам:

По виду применяемой горючей смеси. Кроме упомянутых жидкостных и газовых используются ещё и комбинированные конструкции, когда в рабочую зону одновременно с горючим газом (пропаном и, значительно реже – ацетиленом) подаётся воздух или кислород.
По количеству рабочих сопел. Горелки газовые для кровельных работ могут иметь от 1 до 4 сопел. В последнем случае расширяются технологические возможности устройства (например, ширина захвата рулонного материала), но одновременно возрастает расход горючего газа.
По наличию или отсутствию редуктора. Безредукторные горелки, хотя и конструктивно проще, не обладают функцией регулирования потока газа, что неудобно в практике их применения.
По способу поджига струи газа. Современные конструкции рассматриваемых устройств имеют узел пьезоподжига, что значительно функциональнее, чем применение для этих же целей спички или зажигалки.
По конструкции газоподающей трубки. Она может быть прямой или согнутой под углом, нормальной и укороченной длины.

Работают такие горелки от баллонов. На баллон устанавливается редуктор или другое газораспределительное устройство. Для баллонов с пропаном, при небольшом объёме работ возможна их установка на крыше, в остальных случаях применяются шланги, длина которых не должна быть более 12…15 м.

Большинство конструкций пропановых горелок для кровли могут использоваться и с другими целями, например, для снятия старой краски (успешно заменяют паяльную лампу), для разогрева медных или латунных труб перед их сваркой, для подогрева остывшего битума и т. д.

Являясь устройствами, при работе которых используются горючие и взрывоопасные смеси, промышленные исполнения газовых горелок изготовляются по техническим требованиям ГОСТ 17356-89. Стандартом нормируются следующие эксплуатационные показатели:

Стопроцентная герметичность запорных органов, управляющих подачей газа;
Плавность подачи пропана;
Наличие противоветровой защиты от самопроизвольного задувания;
Надёжное отключение аппарата и время срабатывания;
Пределы регулирования тепловой мощности.

Это интересно: Насадки на шуруповерт — наконечники для электроинструмента

Устройство и принцип работы горелки

Кровельная горелка представляет собой стакан на основе металла, оснащенный форсункой и прикрепленной к корпусу пластиковой или деревянной рукояткой.

Читайте подробное описание технологии ремонта мягкой кровли на нашем сайте.

Конструкция стакана газовой горелки разработана с таким расчетом, чтобы пламя было защищено от задувания ветром.

Чтобы запустить горелку, используют обычные спички или зажигалку.

В газовых горелках также предусматривается устройство для регулирования рабочих режимов. Например, на большинстве моделей есть режим ожидания, целью которого является предупреждение напрасного расхода топлива во время перерывов в работе.

Длина рукоятки для удерживания горелки должна составлять не более метра. Сам прибор очень легкий: его вес колеблется в пределах 1-1,5 килограмма.

Для профилактики ожогов рукоятки горелок оснащены держателем из очень прочных пород деревьев или термостойкого пластика.

Надо отметить, что для кровельных работ могут использоваться также жидкотопливные горелки, которые работают на мазуте или дизельном топливе.

Модели горелок для кровли

Для осуществления работ по укладке кровли применяются горелки разных моделей.

ГГ-2 – название модели пропановой горелки для крыши. Наиболее подходящий образец для мастеров-самоучек, выполняющих ремонт своими руками. При высоком качестве обладает довольно умеренной ценой.

ГГ-2У имеет аналогичные характеристики. Отличительной особенностью данной модели является укороченный вариант газоподающей трубки. Она идеально подойдет для проведения работ в труднодоступных частях кровли, а также для подклеивания примыканий и стыков.

ГГ-2С относится к серии профессионального оборудования. Эта модель работает на пропане. Ее основным преимуществом является то, что прибор можно эксплуатировать даже при сильном ветре. Устройство состоит из двух вентилей и двух корпусов, и это дает возможность регулировать режимы работы с большой точностью.

ГГС1-1,7 – небольшой вес, размер и высокая степень производительности делают данную модель почти универсальной. Ее используют для того, чтобы производить сушку кровли и наплавлять на нее мягкие кровельные материалы. С успехом применяется и при осуществлении гидроизоляционных и некоторых других видов работ, при которых необходимо пламя высокой интенсивности для доведения температуры поверхности до 400 градусов.

Горелку можно использовать для проведения работ и на горизонтально расположенных участках кровли, и на примыканиях.

ГГК-1 – пропаново-воздушная модель. Ее отличием является более тяжелый и очень прочный стакан.

Данная модель подходит для того, чтобы обжигать старую краску, деревянные поверхности, для осуществления гидроизоляционных работ. Газ подается с помощью рычага.

ГГС1-1,0 используется для мелких работ небольших объемов, обустройства примыканий. Подходит для эксплуатации на крышах с большими углами наклона. Подходит также для укладки гидроизоляции.

ГГС1-0,5 применяется для осуществления небольших ремонтных работ на кровле. Отличается экономным расходом топлива.

Модель ГГС4-1,0 оснащена четырьмя раструбами, которые позволяют осуществлять одновременный прогрев кровельного материала по всей ширине и безостановочно раскатывать рулон.

Благодаря наличию специальных зацепов на краях прибора прогрев и раскатку кровельного материала может проводить один человек. Используя данную модель, можно в значительной степени повысить производительность осуществляемых работ и сократить расход топлива.

ГВ-3 – пропановая горелка, предназначенная для подогрева металлов, их сварки, а также ручной пайки. Диаметр стакана – 50 мм.

ГВ-111Р применяется для плавки рулонных битумных материалов, обжигания слоя старой краски.

ГВ-550, ГВ-900 – очень удобные для использования образцы. Отличаются один от другого максимальной длиной пламени. Вторая модель дает возможность работать стоя, в полный рост, поскольку длина ее факела доходит до 900 мм. Первая модель (ГВ-550) больше подойдет для проведения работ в точках примыкания кровли.

Советы опытных мастеров, как правильно выполнить утепление мансардной крыши дома.

Почему так важно качественно оформить узел примыкания кровли к стене читайте здесь. Модель ГВ подходит для того, чтобы производить разогрев цветных и черных металлов, плавку рулонных битумных материалов при проведении гидроизоляционных и кровельных работ, а также ряд других работ, при которых необходимо применение исключительно пропанового пламени

Модель ГВ подходит для того, чтобы производить разогрев цветных и черных металлов, плавку рулонных битумных материалов при проведении гидроизоляционных и кровельных работ, а также ряд других работ, при которых необходимо применение исключительно пропанового пламени.

ГВ 500 применяется для осуществления наплавляемых работ в процессе укладки кровельных материалов. С ее помощью можно расплавлять битумные материалы. Данная модель может нагревать обрабатываемый материал до 300 градусов.

ГВ-850 – пропановая горелка, оснащенная особым вентилем, дающим возможность с высокой точностью регулировать количество технического газа, который подается из баллона. На модели имеется также рычаг, при помощи которого сварщик управляет длиной пламени. Данный вид газовой горелки работает не на чистом пропане, а на смеси, часть которой составляет технический кислород.

Самостоятельное изготовление прибора

Горелка для кровельного материала — очень непростое устройство. Для самостоятельного изготовления такого приспособления понадобится изучение большого количества правил и наличие некоторых навыков. Так или иначе, некоторую часть работ лучше доверить профессионалам. Это относится к сосуду для хранения топлива и системе его подачи.

В качестве факела применяются рассекатель и стержень из металла. Рукоять должна изготавливаться из жаростойкой древесины. Провод, подающий газ, можно сделать своими руками из латуни или заимствовать из сварочной системы.

Работать с самодельным оборудованием нужно очень аккуратно, проверяя неисправности и протечки топлива. Даже при несущественной проблеме лучше сразу же остановить обработку крыши.

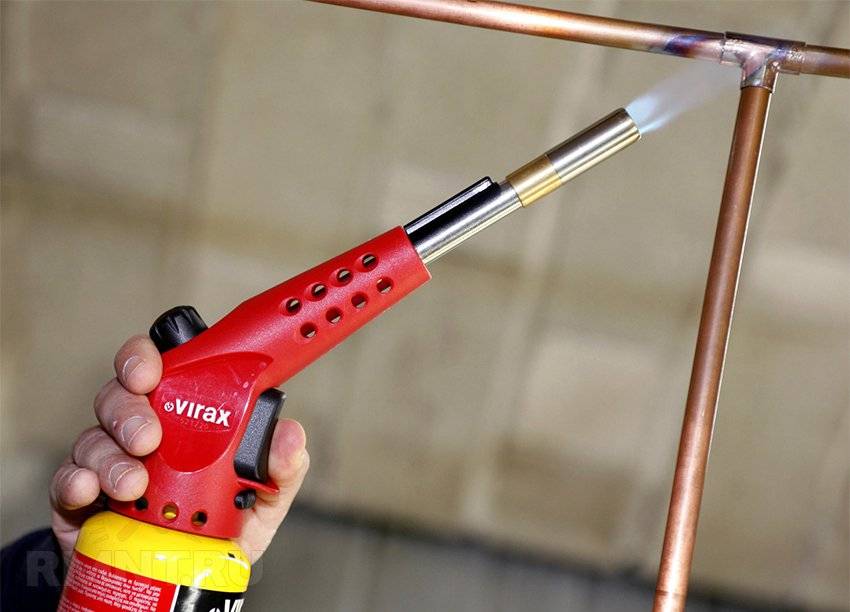

Применение газовых горелок для пайки труб и других видов работ

Для выполнения пайки труб необходимо несколько инструментов, включая газовую горелку, которая должна подбираться в под диаметр обрабатываемых труб и под назначение трубопровода. С помощью горелки труба нагревается по всей длине и окружности. Инструмент обеспечивает равномерное и регулируемое прогревание металла для выполнения высокотемпературной пайки. В результате выполняемые швы характеризуются высокой герметичностью и качеством.

Универсальность и функциональность данного инструмента позволяет использовать его для резки металла, разморозки небольших участков трубопровода, температурной обработки и прочих видов работ, требующих нагрева изделий.

Пропановая горелка позволяет выполнять разные виды работ самостоятельно и удобна при эксплуатации в ветреную погоду

Однако, очень важно соблюдать при использовании этого инструмента правила техники безопасности, одевая средства индивидуальной защиты и не выполняя работы рядом с легковоспламеняющимися веществами

Выбор горелки для кровельных работ

Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:

Расход пропана, кг/ч.
Тепловая мощность горелки, кВт.
Пределы регулировки длины факела, мм.
Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
Номинальная температура разогрева поверхности, ºС.
Удельный расход топлива на единицу укрываемой поверхности, кг/м2.
Вес горелки, кг.

Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.

Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.

Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью

V = W/Qnη, где:
