Разновидности фрезера
Чтобы выбрать, какой ручной фрезер по дереву подходит для выполнения заданной цели или предназначен для универсального применения, следует ознакомиться с вариантами производства этого инструмента и для чего используется каждый из них.
Разновидности насадокИсточник perego-shop.ru
Штанговый
Погружная модель имеет корпус, который закрепляется на специальной штанге, по которой может передвигаться вертикально. В нижней части направляющей крепится опорный механизм. На него ставится весь агрегат и с помощью боковых ручек, на которые нужно надавить, он погружается в материал.
После окончания работы следует отпустить рукоятки, и фрезер поднимется вверх под давлением пружин. С его помощью можно делать пазы, вырезы, отверстия или соединения, а также фигурные узоры. Из-за высокого функционала данная модель считается универсальной, но повышенный вес не даёт хорошо работать по вертикальным участкам. Работа фрезером для начинающих с этим инструментом будет более простой и понятной.
Инструмент с погружным механизмомИсточник i.allo.ua
Окантовочный
Кромочный инструмент (триммер) способен работать не только по горизонтальным поверхностям, но и по вертикальным. Чаще всего он имеет небольшой размер, благодаря чему им можно пользоваться одной рукой. Сам корпус имеет сужение и специальное прорезиненное покрытие. Это нужно, чтобы использовать его в качестве рукояти.
Нижняя часть устройства имеет скользящую поверхность для предотвращения появления царапин, а также для более плавного движения. Глубина погружения фрезы изменяется с помощью специальной шкалы. С этим инструментом можно использовать дополнительные насадки: параллельный упор – для обработки края детали или уголков, а также втулку для копирования, которая позволяет делать рез по шаблону.
С помощью этого инструмента можно обрабатывать ламинированные или покрытые шпоном детали, выбирать пазы, делать закругление углов, пригонку заготовок, и неглубокие вырезу под декорирование. Рекомендуется применять триммер для использования в мастерских, в которых требуется ежедневная работа по обработке кромок.
Окантовочный фрезерИсточник www.rucne-naradie.sk
Ламельный
Корпус такого инструмента имеет горизонтальный корпус и по своей форме конструкции похож на болгарку. В нижней части он имеет механизм для работы, а над ним крепится широкая рукоять. Эту модель оснащают дисковой фрезой для врезки в дерево. Для работы требуется надавить инструментом на материал, чтобы погрузить резец внутрь. Таким образом, можно сделать специальный паз для крепления овальных деталей (ламелей).
Рекомендуется работать ручным фрезером этого типа для выборки пазов или подрезки деталей. Этот станок не подходит для редкого использования, так как его приобретение себя не окупит. Поэтому следует выбирать такую модель для частого применения в мастерских, для которых он необходим каждый день.
Ламельный фрезерИсточник laukar.com
Присадочный
Такой тип фрезерного инструмента по форме и конструкции имеет сходство с ламельным, но в его механизме есть существенное отличие. Для работы эта модель использует 2 спиральные фрезы, которые работают по принципу дрели. С их помощью делается точное соединение деталей, так как они врезаются в материал на определённом расстоянии друг от друга. При погружении наконечники вырезают пазы, в которые можно устанавливать шканты.
Эту разновидность инструмента применяют в производстве мебели для соединения деталей, участки крепления которых нужно сделать невидимыми. Фреза для этого инструмента может быть дюбельная или шкантовая. С их помощью можно вытачивать отверстия для разъёмных и не разборных соединений.
Присадочный фрезерИсточник harrer.at
Ротационный
Этот вид инструмента по принципу работы похож на штанговый, но имеет меньший размер и зауженный корпус, как у окантовочного. Его можно использовать для работы по дереву или с керамической плиткой. Также он способен обрабатывать гипсокартонные перекрытия, ДСП, пластик и мягкие виды металла. Его скорость оборотов достигает 30 тыс. в минуту из-за чего есть возможность работы с твёрдыми материалами.
Маленький размер устройства даёт возможность работы ручным фрезером по дереву с помощью одной руки, так как масса у него небольшая. При замене резца, можно установить алмазный стержень или фрезу для работы с керамикой. С помощью данного вида инструмента, если он оснащён регулировкой оборотов, выполняются работы по материалам различной плотности, например, резка отверстий или обработка кромок.
Ротационный фрезерИсточник allegroimg.com
Разновидности лезвий фрез
От формы профиля режущей кромки (лезвий) фрезы зависит, какая выборка получится в итоге. Различают несколько основных типов.
Пазовые
Назначение соответствует названию – оснастка для выборки пазов. В свою очередь, есть разновидности пазовых фрез.
Концевая пазовая
«Концевая» означает, что выборка производится не только боковой, но и конечной частью (нижним торцом) или только конечной частью. Пример на изображении ниже:
Такие фрезы могут быть разного диаметра. Есть варианты с расположенным вверху подшипником для выборки паза (фальца или четверти) сбоку заготовки.
Пазовая конструкционная с боковой режущей кромкой
Такую фрезу можно использовать по-разному. Так, как изображено выше, по полному профилю, или для выборки простого прямого паза сбоку заготовки на нужную глубину, выставленную с помощью параллельного упора.
Галтельные пазовые фрезы делают паз с полукруглой выборкой
Это основная фреза для нанесения декоративных орнаментов, поверхностной резьбы по дереву. С её помощью можно наносить рисунки и узоры как по намеченным линиям, так и с помощью циркуля или лекал.
Также рекомендуем почитать интересную статью про художественную резьбу лобзиком.
Кромочные
Предназначены для обработки боковых кромок. Главное их отличие – наличие шарикоподшипника внизу хвостовика. Это делает работу простой и удобной. Подшипник не дает фрезе заглубиться внутрь и испортить заготовку, крутится по поверхности заготовки, отчего инструмент передвигается легко и плавно.
Кромки обрабатывают самыми разными профилями. Поэтому к фрезам этого типа могут относиться пазовые, фигирейные (профильные), шиповые, фальцевые для отбора четвертей и другие фрезы с подшипниками.
Комбинированные
Комбинированными называются фрезы для соединения «сложный паз/шип». Особенность такого соединения в том, что на соединяемых кромках одна и та же выборка, а не паз и шип, как на вагонке. Посмотреть, как выглядят такие фрезы и соединения, можно на следующем видео:
Также хорошо иллюстрирует возможности такой оснастки это изображение:
Если для соединения паз/шип (по типу вагонки или шпунтованной половой рейки) требуется проход двумя разными профилями (паз и шип), то комбинированная фреза делает совместимое соединение с двух сторон.
Фигирейные
Это крупные фрезы с разным сложным профилем, сочетанием широких полукругов, скругленных пазов и т.д. Результат их работы можно увидеть на филенчатых дверях (ими отбирают филенку) и фигурных плинтусах.
Конечно, погонаж большой протяженности (те же плинтуса), делаются не ручными фрезерами, а мощными фрезеровальными станками. Но небольшие объемы работ – несколько дверей, 10-30 п.м. плинтуса можно сделать и с помощью ручного фрезера мощностью не менее 1,5 кВт. Для прогонки погонажа ручной фрезер иногда закрепляют в столе в перевернутом состоянии (фрезой вверх).
Пример классической фигирейной фрезы именно для ручного фрезера на изображении:
На следующем изображении – более сложная двойная (двустворчатая) фигирейная фреза.
Другие виды
Особая разновидность фрез – сверла Форстнера. По конструкции это фрезы. Но поскольку они выполняют функцию сверла, то есть делают круглые отверстия, их называют как фрезами, так и сверлами. Их функциональное отличие от классических спиральных сверел с конусным наконечником в следующем – они образуют ровное, а не конусное дно не сквозного отверстия
Часто это важно. Например, при посадке круглых элементов мебельного крепления, петель и т.д

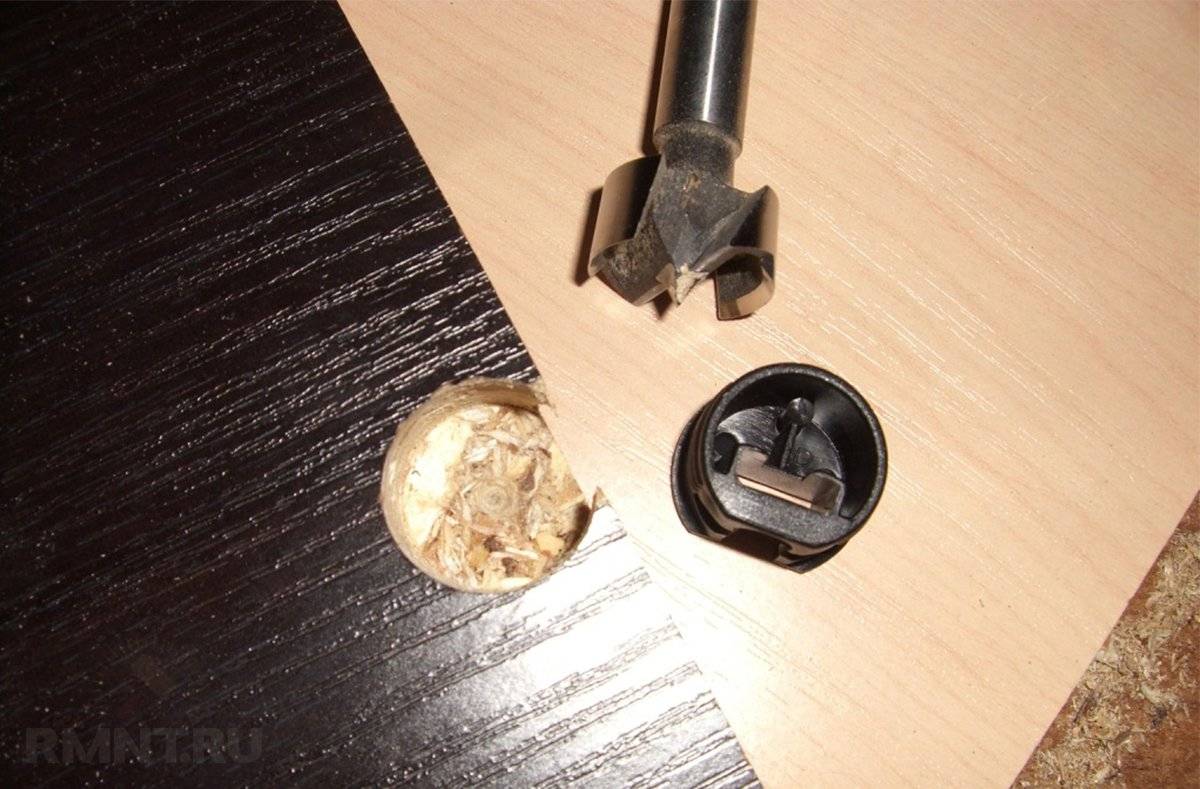

На изображении – сверло Форстнера:
Сверла Форстнера выпускаются в большом диапазоне диаметров, от 10 мм до 56 мм, иногда и более, как по отдельности, так и в наборах. Режущий элемент состоит из трех основных частей:
- Подрезные боковые резцы. За счет них края отверстий не рвутся, отверстие сверлится чисто.
- Нижние резцы строго перпендикулярны оси вращения. Потому дно отверстия получается ровным.
- Третий элемент, центрующий пик посередине позволяет точно сориентировать сверло по отметке, при заходе в заготовку оно не прыгает и не смещается.
Твердосплавные резцы с карбидом вольфрама или других металлов позволяют применять такую оснастку и для сверления ДСП, МДФ и прочих материалов с твердыми клеящими смолами, что важно при изготовлении корпусной мебели из таких материалов. К отдельному виду относятся фрезы по мягким металлам, пластику и прочим не деревянным материалам
Как правило, для таких фрез используются ножи из более твердых сплавов
К отдельному виду относятся фрезы по мягким металлам, пластику и прочим не деревянным материалам. Как правило, для таких фрез используются ножи из более твердых сплавов.
Набор фрез для фрезера
Приобретать фрезы поштучно – это достаточно затратно. Лучше приобрести сразу набор. Набор, конечно, имеет более высокую стоимость, чем одна фреза, но при покупке тех же фрез отдельно, вы потратите намного больше. Существует множество таких наборов и продаются они в любом магазине. Рассмотрим пять наиболее распространенных наборов от компании «Диолд»:
- первый набор имеет шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, оснащенных снизу опорным подшипником. Хвостовик у всех фрез имеет диаметр 8 мм
- во втором наборе содержится 12 фрез. Купив набор, вы получите две кромочные фрезы, имеющие радиус 6,35 и 9,5 мм и с опорным подшипником; одну фигурную с двумя радиусами 4 мм и с опорным подшипником; три концевые фрезы, имеющие диаметр 6, 12 и 16 мм; одну торцевую диаметром 12,7 мм; одну угловую (угол 90 градусов) с наружным диаметром 12,7 мм. Также в наборе присутствует одна пазовая фреза, имеющая радиус 6,35 мм; одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником; одна торцевая фреза с углом 45 градусов с опорным подшипником, а также одна пазовая (под «ласточкин хвост»), имеющая диаметр торца 12,7 мм и угол 14 градусов. Такой большой набор станет верным помощником начинающему столяру, потому что он поможет реализовывать разные типы работ по созданию несложных предметов мебели
- в третьем наборе имеется 16 предметов. Он очень похож на предыдущий. Кроме описанных выше, в наборе вы увидите концевые фрезы диаметром 3 и 12,7 мм; пазовую с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм
- четвертый набор предназначен для профессиональных мастеров. В наборе содержатся 12 фрез усиленной конструкции со всеми функциями второго набора
- пятый набор имеет некую схожесть с четвертым, но имеет в своем составе 20 фрез усиленной конструкции с широким разнообразием характеристик и добавлением торцевой пазовой фрезы, имеющей ширину 9,5 мм и диаметр 32 мм. Набор также предназначен для профессиональных мастеров.
Помимо описанных выше наборов у фирмы «Диолд» есть еще 10 наборов, укомплектованных фрезами в различных комбинациях. Выбор наборов достаточно широк, любой мастер подберет подходящий именно для себя.
Пазовые фрезы по дереву
Их основное предназначение – формирования пазов, однако чаще всего они применяются для резьбы древесины с помощью ручного фрезера.
А разновидностей их тоже довольно много:
спиральные – однотипные с большинством концевых фрез с более сформированной внешней винтовой режущей кромкой, напоминающей сверло;
галтельные – делающие полукруглые пазы;
конические – часто именно они используются для резьбы по плоскости;
Т-образные;
типа «ласточкин хвост»;
фасонные;
комбинированные – используемые для склеивания больших деревянных щитов.
Пазовые фрезы, работающие по поверхности деревянных изделий чаще всего монолитные, но бывают и с твердосплавными режущими кромками.
Виды фрез по дереву для ручного фрезера
Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера. Давайте рассмотрим виды фрез по дереву для ручного фрезера.
Насадные фрезы
Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.
Фреза пробочник
Особняком стоит фреза пробочник. Она предназначена для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.
Сложно сразу запомнить какие бывают типы, виды и размеры фрез по дереву. Но знать основные из них надо, в противном случае нет смысла покупать фрезер. В следующей статье я расскажу как выбрать бетономешалку.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Пример HTML-страницы
Концевые фрезы
Главной их особенностью является наличие режущих кромок на торце рабочей части.
Это вовсе не означает, что они работают только с применением осевой нагрузки. У них также могут быть задействованы боковые кромки, позволяющие перемещать фрезу в плоскости опорной площадки фрезера, проделывая различные пазы и выборки в материале. Они могут иметь разное число режущих кромок, а соответственно, разную чистоту обработки материала.
Концевые фрезы чаще всего бывают монолитными, но встречаются и составные. Ярким примером такой могут выступать корончатые фрезы, чаще используемые с дрелью.
Фрезы комбинированные
Применяются для сплачивания и сращивания деревянных заготовок – объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких). Комбинированные фрезы объединяют в себе пазовые и шиповые, и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.
Комбинированные универсальные
Позволяют получить совмещаемые плоскости с шипом и пазом, расположенными под углом друг к другу. Используется одна и та же фреза для обеих сращиваемых заготовок – так как ее не приходится менять, это ощутимо уменьшает время обработки.
Пазо-шиповые
Используется комплект из двух отдельных фрез – для создания паза в одной заготовке и шипа в другой. Дополнительных промеров и подгонок не потребуется, так как размеры режущих кромок уже рассчитаны при изготовлении инструмента.
Для изготовления вагонки
Используются по тому же принципу, что и пазо-шиповые, но позволяют получить соединение фигурной формы с большей площадью соприкосновения заготовок, что улучшает характеристики изготавливаемой таким способом вагонки.
Комбинированные рамочные
Наборные фрезы, позволяющие в нужном мастеру порядке располагать на оси режущие лезвия. Состоят из основания, режущих лезвий, упорных подшипников (одного или нескольких), стопорной шайбы и гайки-фиксатора. При изменении конфигурации фрезы ее основание не вынимается из цанги фрезеровочной машины, чтобы сохранить ее первоначальную настройку.
Фрезы пазовые
Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.
Пазовые прямые
Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.
Пазовые галтельные
Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» — в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.
Пазовые галтельные V образные
Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.
Пазовые конструкционные (Т образные и ласточкин хвост)
В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.
Пазовые фасонные
Наряду с галтельными используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Фрезеровать можно как пазы в центре заготовки или снимать кромки с ее краев. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.
Что такое фреза, каково назначение этого режущего элемента
Ручной фрезер представляет собой удобный и эффективный инструмент, предназначенный для обработки пиломатериалов, в том числе фасонных, а также плоских поверхностей. Кроме этого данное устройство подходит для формирования различных технологических выемок, например, пазов, гребней, углублений под установку петель. Для этого достаточно купить фрезы соответствующей конфигурации. Каждый такой элемент обладает индивидуальными конструкционными особенностями и используется для выполнения определенных функций.
Сегодня не представляет никаких проблем приобрести как сам ручной фрезер, так и рабочие насадки, превращающие такое устройство во многофункциональное оборудование
Назначение ручной фрезы по дереву:
- Кромочная обработка – предполагается использование фрезы для сращивания древесины для ручного фрезера, когда требуется соединить между собой различные заготовки путем соединения шип/паз.
- Врезка петель и прочей фурнитуры.
- Декорирование – в этом случае фрезы используются для формирования на поверхности плоских изделий объемных форм, а также для изготовления деревянных заготовок со сложной конфигурацией.
Профессионалы знают десятки вариантов использования фрез на ручном фрезере. Однако чтобы правильно определиться с выбором режущих деталей для инструмента, желательно изучить официальную классификацию существующих изделий. Разобравшись, какими бывают фрезы и особенности их использования, сделать выбор будет гораздо легче.
В первую очередь нужно обратить внимание на единицу измерения диаметра хвостовика. Для этого могут использоваться миллиметры или дюймы
Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера
Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼
Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера. Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼.
Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах
Обратите внимание! Нельзя совмещать миллиметровый хвостовик и дюймовую цангу и наоборот. Это может привести к поломке инструмента
Виды фрез для ручного фрезера по дереву: типы конструкций
На рынке представлены десятки вариантов изделий с различным назначением и стоимостью. Если рассматривать конструкционные особенности режущих элементов, можно выделить следующие виды фрез по дереву для ручного фрезера:
- Сборные – имеют вид болванки с приваренными режущими кромками. Эти фрезы очень просты в изготовлении, поэтому большинство изделий, представленных на рынке, имеют подобную конструкцию.
- Со сменными кромками – изделия укомплектованы сменными режущими кромками, имеющими двухстороннюю заточку. Когда нож с одной стороны затупляется, фрезу можно перевернуть и использовать дальше.
- Монолитные — фрезы, в основании которых выточены режущие кромки. Они редко ломаются, однако после нескольких заточек деталь придется сменить.
С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок
Виды фрез по дереву: классификация изделий по типу лезвий
Фрезы могут иметь вертикальное, спиральное или наклонное расположение лезвий. Изделия с прямыми кромками будут срубаться с заготовки кусочки древесины, что увеличивает вероятность того, что в процессе нарезки появятся сколы. В результате этого существенно снижается качество фрезеровки. С наклонными лезвиями такого не происходит.
Потребители могут купить фрезы по дереву с двумя типами лезвий:
- Быстрорежущими (HM) – применяются на поверхностях, выполненных из древесины мягких пород.
- Твердосплавными (HSS) – используются для обработки твердых поверхностей.
Изделия с твердосплавными лезвиями имеют более высокий температурный коэффициент и обладают улучшенными характеристиками, что сказывается на их стоимости.
Фрезы по дереву из твердосплавных пластин используются преимущественно для обработки твердой древесины
Основные типоразмеры
Ручные фрезеры получили повсеместное распространение благодаря простоте использования и возможности выполнять тонкие операции на габаритных деталях. Однако они вовсе не универсальны, по большей части из-за ограниченных размеров режущего органа — фрезы.
Самыми крупными среди фрез для ручной обработки можно назвать аналоги сверла Форстнера, используемые для изготовления глухих пазов под мебельные петли. Отдельные линейные размеры могут быть и выше, таким образом, некоторые фрезы классифицируются как дисковые или пальчиковые. В целом же максимальная глубина может достигать 80–90 мм, а диаметр — 60–70 мм
Это важно знать, чтобы определить заранее, возможно ли тот или иной вид обработки выполнить ручным фрезером
Нельзя сказать, что абсолютно все фрезы являются взаимозаменяемыми. Они отличаются по диаметру хвостовика и должны точно соответствовать размеру цанги вашего инструмента. Ходовыми считаются фрезеры с посадочным размером 6, 8 и 12 мм. Впрочем, набор сменных цанг или переходных втулок устранит проблему совместимости.
Фрезы разных размеров имеют свою специфику работы. В то время, как небольшими фрезами с глубиной захвата в 10–15 мм можно орудовать относительно свободно, более глубокая выборка потребует медленной подачи с небольшим усилием. А если обработке подлежит деталь высокой твёрдости, потребуется ещё и существенное повышение оборотов.
