Типы конструкции фрез
В зависимости от стоимости и назначения, они выпускаются в следующих конструкционных модификациях:
Сборные
В основе такой стальная болванка необходимой формы, к которой приварены режущие кромки. Благодаря простоте изготовления, таких моделей на рынке большинство.
Со сменными режущими кромками
Отличаются большим сроком службы, так как ножи для них делают двусторонними – когда лезвие затупилось, его переворачивают.
Монолитные
Режущие кромки выточены прямо в основании – при работе с таким инструментов пропадает даже гипотетическая возможность, что нож отломается, но после нескольких заточек фрезу придется менять.
Материалы лезвий, сменные ножи
Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фрезы для ручного фрезера — это расходный материал, который не подлежит ни заточке, ни ремонту. Это лишь отчасти справедливо, ведь имеются комплектующие обслуживаемого типа, применяемые в конвейере мелкосерийного производства.
Такого рода фрезы состоят из основы и набора ножей. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Вариант подобного применения — изготовление мебельных накладок, вагонки или рам евроокон. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы
Для комплектов фрез, формирующих ответные части деталей, это особенно важно
И сменные, и напаиваемые лезвия изготавливают из одинаковых типов стали. Если не брать в расчёт специальные расходники для обработки пластика, искусственного камня и цветных металлов, фрезы для дерева по материалу ножей подразделяют на HSS (быстрорежущие) и HM (твёрдосплавные). Последние имеют тупые углы заточки кромок, за счёт чего повышается рабочий ресурс при работе с плотными породами древесины. Быстрорезы заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.
Фрезы пазовые
Предназначены для создания канавок, пазов и формирования декоративных поверхностей в заготовке. На рынке представлен товар нескольких видов.
Прямые
Простая деталь в форме цилиндра. Могут применяться:
- как сверло-фреза;
- для создания пазов;
- для сращивания заготовок;
Галтельные
Предназначены для создания галтелей – полукруглых выемок, которые могут располагаться в кромках, основных плоскостях и ребрах. Имеют форму, похожую на символ «U». Могут создавать выемки повышенной сложности для украшения заготовки. Отличаются высоким качеством и надежностью результата.
Галтельные V образные
Отличаются от предыдущего типа формой наконечника, который выполнен в форме буквы «V». Пригождаются, когда необходимо создавать пазы под разными углами.
Конструкционные (Т образные и ласточкин хвост)
Используются для создания Т-образных пазов. «Ласточкин хвост» — другой подвид данного типа, который применяется для тех же целей, но немного отличается по форме. Для работы с этими инструментами необходим большой опыт. Пазы, сделанные с помощью такого инструмента, считаются одним из лучших способов соединения деревянных деталей между собой.
Фасонные
Применимы для создания наиболее сложных плоскостей и канавок. Пазы по форме напоминают фигурные скобки. Создаются под требования определенного заказчика. Используются для решения разного рода специфичных задач. Обладают большим рабочим ресурсом. Позволяют уменьшить количество времени, необходимого на работу с заготовкой.
При создании сложного узора можно предварительно пройти по контуру прямой фазовой фрезой для упрощения процесса.
Как выбрать?
В первую очередь, следует заранее выяснить, какие виды режущего инструмента нужны, их тип, форма кромки, наличие подшипника и прочие особенности. При покупке следует определиться, для каких целей нужен режущий инструмент, какие объемы работ планируется выполнить, и насколько твердую и плотную древесину надо обрабатывать.
Исходя из этих факторов выбирают тот или иной вид фрез. Если требуется купить дорогой образец, рекомендуется попросить у продавца сертификат соответствия, поскольку на рынке имеется большое количество подделок из стран Юго-Восточной Азии.
Если с предоставлением документов случаются какие-то проблемы, следует поискать нужные фрезы в другом месте. Количество инструмента на рынке огромно, отыскать качественный образец не составит сложности.
Виды фрез
Резцы для ручного фрезера выполняют множество функций, которые разделены по конкретным видам самих же фрез. Известно множество разновидностей, но особым спросом пользуются следующие:
- Пазовые резцы.
- Резцы для кромки, которые часто называют кромочные.
- Комбинированные резцы.
Пазовые изделия
Данные резцы предназначены для получения прорезей так называемых пазов в любом изделии из древесины. Такие виды фрез по дереву для ручного фрезера широко используются в производстве мебели.
Пазовый тип поможет получить разнообразную с геометрической точки зрения форму и вид. Как правило, эти фрезы изготавливаются в виде конуса и оставляют после себя отверстие, прямоугольный паз. Резцы этого типа можно поделить по виду рабочей части:
- Прямые. Оставляют пазы в виде прямоугольника.
- Фасонные. Фрезы обычно требуются для создания декоративных элементов, к примеру, мебельных накладок с орнаментами.
- Галтельные. Эти резцы имеют закругленную, рабочую часть, что дает возможность проделывать пазы с закругленной внутренней частью.
- V — образные, позволяющие получать прорези со стенками под углом девяносто градусов друг к другу.
- Спиральные. Они обеспечивают прямоугольный паз для соединения по типу «в шип».
- Т-образные, которые часто называют «ласточкин хвост». Они позволяют получить прорезь, в виде перевернутой тешки.
Такие фрезы для ручного фрезера по дереву в основном используются для красивой, фигурной обработки дерева в любой части будущего изделия. Недостатком этого вида фрез является необходимость работать по определенному шаблону, без которого получить правильную форму паза практически невозможно.
Кромочные резцы
Кромочный тип резцов предназначен для обработки и декорирования краев заготовок из дерева. Выделяют разновидности в зависимости от формы лезвия:
- Профильные, предназначенные для создания фигурных профилей с целью повышения эстетичности кромки.
- Калевочная. Она обеспечивает закругление кромки для формирования одной четвертой окружности.
- Конусная. Фреза скашивает кромку под углом в 45 градусов.
- Дисковая, которая проделывает паз горизонтально в соответствии с выбранными размерами.
- Галтельная. Она обеспечивает создание галтели на кромочной поверхности.
- Фальцевая. Изделие требуется для фрезеровки, назначение процедуры может быть любым.
Комбинированные
Это универсальные изделия, имеющие огромную область применения. Резцы представляют собой объединение шипового и пазового режущих элементов. Применяются для сплачивания и сращивания деревянных заготовок — объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких).
Комбинированные фрезы объединяют в себе пазовые и шиповые и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.
Наборы фрез для ручного фрезера по дереву: критерии выбора
Выбирая набор режущего инструмента для ручного фрезера, необходимо обратить внимание на некоторые критерии:
- насколько качественно они изготовлены;
- каков уровень температурной устойчивости;
- каким образом соединяется режущая часть и хвостовик;
- какой припой использован для соединения.
Для того чтобы Уважаемому читателю не углубляться в технические дебри, редакция Homius.ruпредставит 2 марки фрез, обладающие прекрасными характеристиками, которые можно смело приобретать.

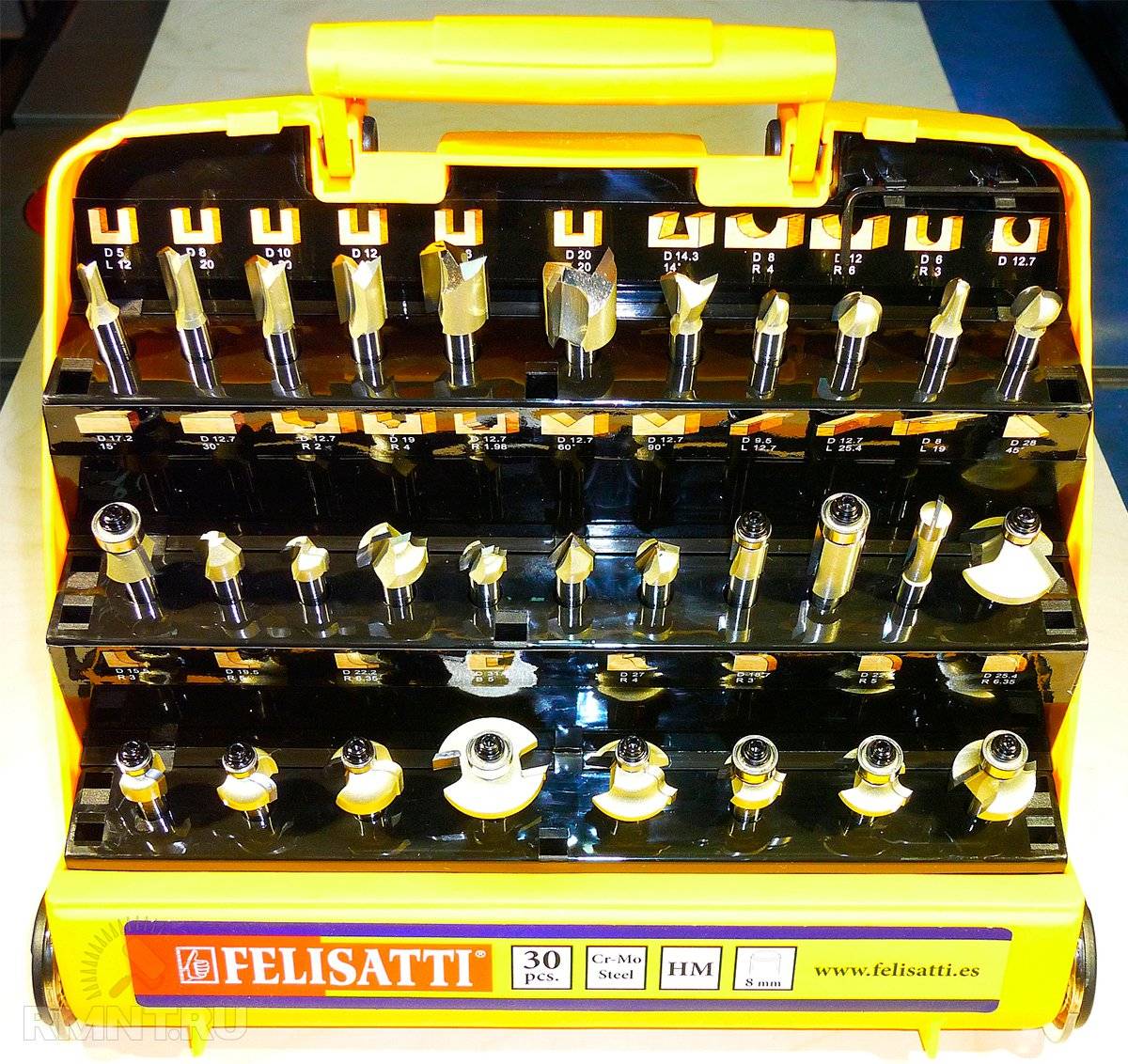

Количество фрез в наборах может быть разнообразным – от 6 до 35 шт:
Фрезы по дереву для ручного фрезера «Энкор»: краткий обзор
Наборы фрез предназначены для определённой однотипной работы, а точнее её полного цикла. Например, формирование внутренних кромок. Однако, это не значит, что отдельные элементы набора не могут быть использованы в иных целях, таких как сращивание досок в щиты.
Наборы могут быть достаточно разнообразными, предназначенными для любых видов работ. Количество насадок в них варьируется от 8 до 12 шт (в редких наборах до 35). Средняя стоимость наборов фрез по дереву для ручного фрезера – от 1400 руб. до 8500 руб. (стоимость указана по состоянию на октябрь 2018 года).
Набор фрез «Энкор» для декоративного применения
Как работать электрогравёром
Перед тем как начинать, не помешает продумать организацию рабочего места. Придется иметь дело с мелкими деталями, элементами, потребуется точность. Поэтому заранее позаботьтесь об освещении. При работе наверняка полетят пыль и мелкие частицы — застелите чем-нибудь поверхность стола, мебель.
Пошаговая инструкция
- Для начала создайте заготовку — то, на что в итоге будете наносить гравировку. Многие операции, особенно по дереву — резку, шлифовку — можно выполнить электрогравёром.
- Затем закрепите трафарет. Прочерчивать линии можно по бумаге, наложив рисунок на поверхность. А можно перенести прямо на материал при помощи, например, копирки. Поверхность перед нанесением рисунка нужно обезжирить. Если у вас готовый рисунок-трафарет, закрепите его на поверхности скотчем. Если работать в перчатках, на обезжиренной поверхности не останется следов. Для гравировки на стекле рисунок надо размещать под ним.
- Начинайте с контура и только потом переходите к мелким деталям рисунка. Сложные линии разметьте точками, а потом соединяйте их. Светотени на рисунке, тон, если они есть, лучше делать в последнюю очередь.
Видео: изготовление деревянной полки с гравировкой
Техника безопасности
Сохранить здоровье и получить удовольствие от работы помогут эти правила:
- обязательно надевайте очки;
- начинайте с низких оборотов — так меньше вероятность того, что с непривычки инструмент соскочит;
- прочерчивая линию, ведите при возможности гравёр от себя;
- делайте перерывы, в идеале — каждые 10–15 минут, это поможет не перегреть инструмент; если в аппарате предусмотрена хорошая система охлаждения, прерываться можно и реже, но помните и о собственной усталости — обидно будет испортить работу перед самым финишем;
- перед началом работы обязательно осмотрите инструмент и насадки: должен быть исправен шнур питания, насадки — без повреждений или сколов; испорченнные необходимо заменить.
- расходники, диски, насадки должны по своим параметрам соответствовать инструменту, прежде всего это касается размеров хвостовика.
Уход
Меньше затрат на ремонт и больше приятных впечатлений от работы — этого можно добиться, правильно ухаживая за инструментом. Тем более что особенно трудоемких ухода и чистки не нужно.
Гравёр можно использовать, как говорят, из коробки — никаких особенных ухищрений перед первым применением инструмент не требует. А вот после использования необходимо его вычистить — просто смести пыль с наконечника и корпуса
Особенно нужно уделить внимание вентиляционным щелям. Можно использовать кисть или щетку
Что это такое?
С точки зрения конструкции, фрезерный станок чрезвычайно прост.
Вся его универсальность обусловлена возможностями режущего инструмента и оснастки.
При осевом вращении с высокими скоростями, рабочая кромка входит в соприкосновение с поверхностью детали и срезает слой материала определенной толщины.
Используя различные приспособления и приемы работы, фрезеровщики получают результаты высокого качества и точности. Инструмент погружается в заготовку и образует выемку, соответствующую своей конфигурации и размерам.
Основным преимуществом ручного фрезера считается простота и безопасность обработки деталей большого размера и площади. Стационарные станки предназначены для работы со стальными заготовками, но ручные рассчитаны на обработку более мягких видов материала:
- древесина разных видов;
- ДСП, ламинированная или обычная;
- МДФ, ДВП, фанера;
- алюминий;
- мягкие виды пластмассы.
Большинство фрез имеют несколько рабочих поверхностей и способны выполнять свои функции при подаче заготовки в разных направлениях. На стационарных станках перемещается обрабатываемая деталь, ручные фрезеры сами движутся по поверхности заготовки, но общий принцип от этого не меняется. Набор функций, доступный ручным станкам, намного шире, чем у стационарного оборудования. В арсенал ручных фрезеров входят следующие операции:
- обработка кромок;
- изготовление пазов или гребней;
- создание декоративных элементов, рельефного орнамента;
- копирование деталей различной формы и конфигурации;
- изготовление гнезд под элементы фурнитуры, механизмы, ручки и прочие мебельные комплектующие.
