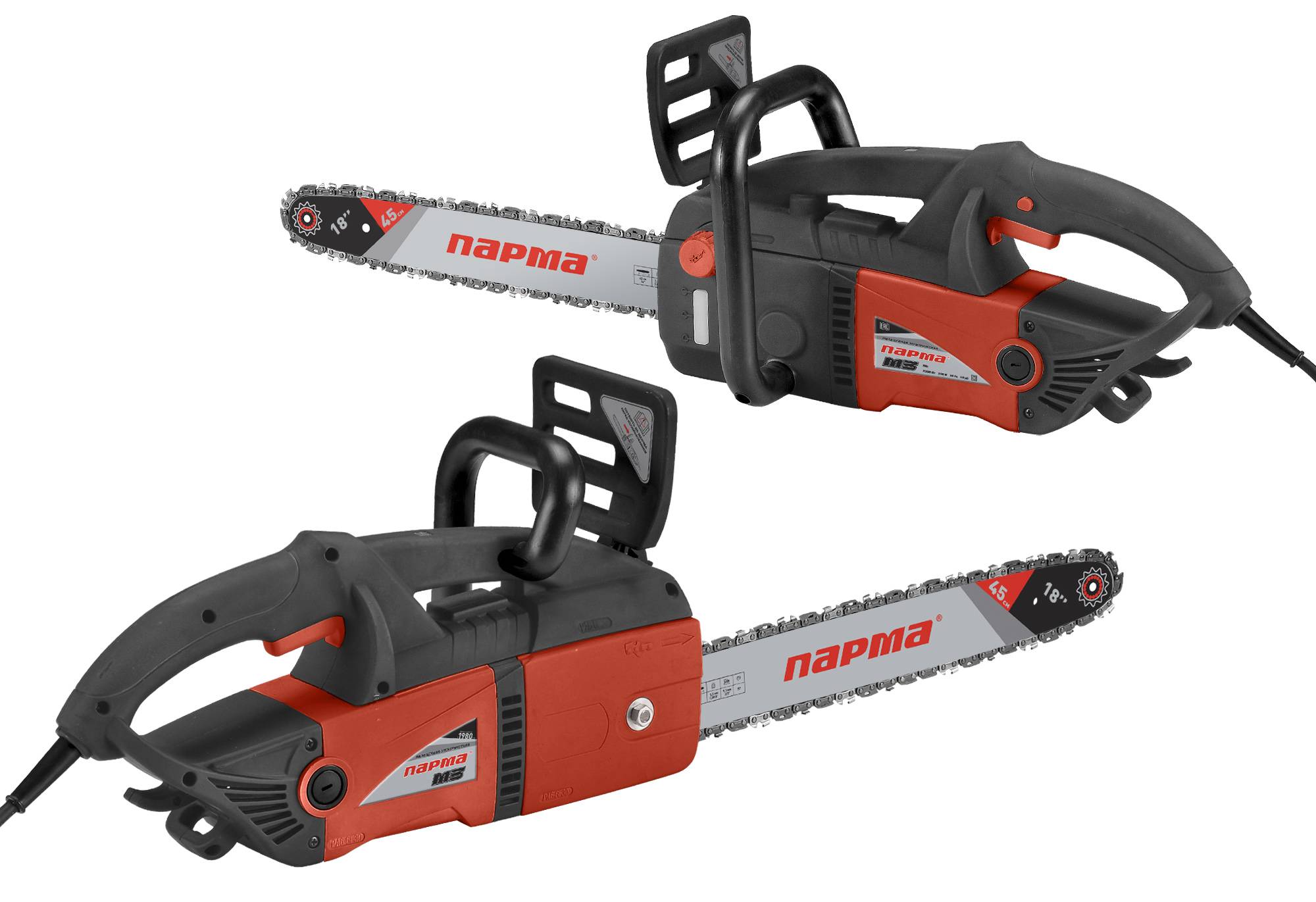

Пила цепная электрическая «Парма» М3

Не менее удобный и надежный вариант из модельной линейки завода «Парма». Применяется для работ по дереву.

От предыдущей отличается большей мощностью и размером шины, что значительно расширяет возможности ее применения хозяйственно-бытовых целях.

Особенности:

• функция блокировки включения, что делает невозможным случайный запуск устройства;
• гарантия повышенной безопасности оператора, для чего модель оснащена инерционным дополнительным тормозом, срабатывающим через доли секунды даже при легком касании на щиток-предохранитель и при отскоке прибора в сторону;
• автоматическая подача смазки к режущим механизмам и предусмотренная возможность ее контроля со стороны пользователя, для чего предусмотрена смотровая зона на масляном баке;
• комфортная эксплуатация, немаловажную роль в чем играют эргономичные рукоятки, исключающие выскальзывание инструмента из рук.

Преимущества:

• высокооборотистый мотор, выдерживающий любые перегрузки;
• работа в труднодоступных местах благодаря усовершенствованной конструкции прибора, имеющего двигатель с продольной локализацией;
• функция легкого старта;
• наличие на корпусе зубчатого упора, позволяющего с концентрацией усилий сделать разрез любой точности;
• применение усовершенствованной системы сцепления, делающей работу более плавной и размеренной;
• хорошие балансировочные параметры электропилы, сводящие на нет физические нагрузки на пильщика.

Модельный ряд электропилы Парма

Компания уделяет достаточно много внимания производству электроинструментов, в том числе электропила. С наиболее интересными моделями цепных электрических пил Парма мы познакомим вас в этом обзоре.

Парма М2

Модель относится к бытовому классу инструментов, отличается надежностью и безопасностью при эксплуатации. Электропила оснащена двигателем средней мощности (2,0 кВт), комплектуется направляющей шиной на 400 миллиметров и пильной цепью на 57 звеньев. Пила Парма м2 имеет поперечное расположение двигателя, что позитивно влияет на эргономику корпуса и уменьшает вибрацию. Инструмент оснащен системой автоматической смазки пильной гарнитуры и инерционным тормозом экстренной остановки цепи, кроме того безопасность оператора обеспечивается блокировкой от случайного запуска двигателя.

Парма М3

Эта универсальная пила предназначена для бытового использования, с ее помощью вы сможете выполнить любые хозяйственные работы, в том числе заготовку и распиловку дров. Агрегат приводится в движение мощным двигателем на 2 200 ватт, комплектуется 18-ти дюймовой шиной и пильной цепью на 62 звена. Для безопасности оператора электропила оснащена инерционным тормозом мгновенной остановки цепи, и системой блокировки от случайного запуска мотора. Также отметим наличие двойной изоляции электродвигателя, электронную защиту от перегрева и перегрузок, систему плавного запуска мотора.

Парма М4

Электропила с продольной компоновкой двигателя (фото), мощностью в 2 000 ватт. Такое размещение мотора обеспечивает хорошую балансировку корпуса и снижает нагрузки на оператора. Модель относится к бытовому классу инструментов, может использоваться при строительстве и ремонте различных построек, для работ по уходу за садом, заготовки и распиловки дров. Безопасность и комфорт оператора обеспечиваются блокировкой от случайного запуска мотора, автоматической системой защиты от перегрузок, тормозом мгновенной остановки цепи.

Парма М5

Универсальная модель с поперечным размещением двигателя и отличной балансировкой корпуса. Электропила Парма М5 пригодится при строительных или ремонтных работах, может использоваться для ухода за садовыми деревьями и живой изгородью, часто применяется для заготовки и распиловки дров. Инструмент оснащен электрическим двигателем, мощностью в 1 600 ватт, комплектуется направляющей шиной на 400 миллиметров и пильной цепью на 57 звеньев.

Для удобства оператора, масляный бак оснащен смотровым окном (фото), через которое осуществляется контроль за уровнем масла, в автоматической системе смазки. Безопасность обеспечивается автоматической системой блокировки от случайного запуска и тормозом экстренной остановки цепи. Отметим также наличие защиты двигателя от перегрева и перегрузок.

Парма М6

Самая легкая и компактная электропила в модельном ряду этого производителя. При своем небольшом весе в 3,3 килограмма, пила оснащена электромотором на 1 000 ватт, что позволяет использовать ее при проведении строительных и ремонтных работ, а также для кронирования деревьев и ухода за живой изгородью. Модель имеет поперечное расположение электромотора, комплектуется 12-ти дюймовой направляющей шиной и пильной цепью на 45 звеньев. Пила оборудована всеми современными системами, обеспечивающими комфорт и безопасность оператора, она оснащена модернизированным сцеплением.

Электрическая или бензиновая пила?

Ответ на этот вопрос довольно прост. Если вы планируете заготавливать лес в промышленных масштабах, а также работать в условиях высокой влажности, то следует выбрать вариант на бензине. Такие пилы более мощные и позволяют работать практически без перерыва в течение нескольких часов. К тому же, они мобильны по сравнению с электрическими.

Электропила идеальна для работы в помещении. Она стоит на порядок дешевле и не требует такого количества манипуляций по уходу, как бензиновая.

Электропилы Парма отлично подходят для любых дачных работ. Напилить дрова для растопки бани, или срезать дерево, толщиной до 35 см, не составит никакого труда. Позаботьтесь об источнике питания с удлинителем, а также вовремя заливайте масло в бак, откуда смазка будет распределяться автоматически. Если вы будете следить за состоянием инструмента и беречь его от дождя, он прослужит верой и правдой долгие годы.

Электропила Парма для работ на даче

http://sadovij-instrument.ru/elektropily/parma.html

Применение некачественных запчастей

Цепь – расходный материал, который изнашивается резвее других, ведь эта самая деталь повлияет конкретно с древесной породой, древесными изделиями. Чтоб обеспечить электрической пиле нормальную работоспособность, не запамятовывайте смотреть за степенью износа и натяжения цепи. Чем лучше деталь, тем медлительнее она растягивается. Дешевенькие комплектующие необходимо натягивать еще почаще. Оснащайте электроинструмент надёжной пильной гарнитурой узнаваемых марок.

Ещё одна распространённая неувязка – слабенькое крепление шины на электрической пиле, что тоже приводит к усиленному растяжению цепи. Кожух фиксируется болтом. Сама шина и ведущая звездочка запираются пластмассовыми крышками. Послабление фиксирующего болта приводит к созданию сильных вибраций, а это плохо повлияет на цепь, провоцируя её растягивание и ослабевание. Чтоб решить делему, проверьте надёжность креплений, только после чего приступайте к регулировке.

Достоинства и недостатки

Высокий спрос на дисковые и цепные электрические пилы «Парма» обусловлен рядом важных преимуществ этих приборов.

• В отличие от своих бензиновых аналогов, электропилы отличаются компактными размерами и небольшим весом. Это объясняется отсутствием в их конструкции топливного бачка, карбюратора и системы воздушных фильтров. Кроме того, затраты на электроэнергию получаются значительно ниже расходов на бензин. Если по данному признаку сравнивать электрические модели с аккумуляторными приборами, то и здесь пальма первенства принадлежит электроинструменту. Такие пилы из-за отсутствия в них аккумуляторной батарей весят намного меньше, из-за чего работать с ними намного удобнее.
• В сравнении с бензопилами, у электрических моделей отсутствует проблема холодного запуска. Это значительно упрощает пользование пилой и избавляет от необходимости принятия дополнительных мер для прогрева двигателя.
• Электрические пилы «Парма» отличаются высокой экологичностью, а также низким уровнем шума и вибрации, что позволяет использовать их в закрытых помещениях без ограничения.
• Благодаря отечественному происхождению электропил, сложностей с приобретением запасных частей, а также с ремонтом и сервисным обслуживанием не возникает.

Однако, как и у любого другого электрического инструмента, недостатки у продукции «Парма» тоже есть. К ним, в первую очередь, относят полную энергозависимость моделей, что накладывает ряд ограничений в их использовании.

Вторым, не менее существенным минусом, является запрет на эксплуатацию электроинструмента под дождём либо в условиях повышенной влажности. Игнорирование данных ограничений может привести к электротравме либо повреждению прибора.

Третьим недостатком электропил является необходимость делать пятиминутные перерывы через каждые 15-20 минут работы. Это обусловлено высокой нагрузкой на двигатель и риском его преждевременного перегрева.

Устройство и принцип работы цепной электропилы

Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотор вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.

Электропилы могут быть как с поперечным расположение двигателя (показано на рисунке выше), так и с продольным (см. Фото ниже).

В электропила с поперечным расположение двигателя вращательное движение от него на ведущую звездочку передается напрямую. В аппарате с продольно расположенным электромотором этот процесс осуществляется через редуктор.

Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, ​​установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент НЕ заклинивает в материале, а процесс пиления происходит быстро.

Для уменьшения износа пильной цепи и шины на электропила установлена ​​система смазки, подающая масло на слежу гарнитуру.

В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.

электропила не включается

Если при нажатии кнопки пуска, агрегат не включается, то диагностика проводится в следующем порядке.

• Проверьте напряжение в розетке. Его может не быть по причине общего отключения или неисправности розетки. Попробуйте включить агрегат в другое место.
• Если напряжение в розетке есть, тогда стоит проверить сетевой кабель. Снимите крышку корпуса двигателя и прозвонить каждый провод тестером, прикасаясь одним щупом к контакту внутри агрегата, а вторым к одному из стержней электрической вилки.
• Если с руководством все в порядке, тогда продолжайте проверять дальше. Прозвонить тестером провода, идущие к пусковой кнопке, на предмет обрыва.
• Далее, следует прозвонить контакты кнопки на входе и на ее выходе при нажатой клавише.
• После этого проверьте проводники, идущие к двигателю агрегата. Если на их пути стоит модуль плавного пуска, то проверьте цепь на входе и выходе из него.

Если предыдущие действия НЕ позволили выявить причину отказа двигателя, то следует извлечь щетки и проверить их. Бывают случаи, что двигатель НЕ запускается по причине полного износа одной или обеих щеток, а также из-за обрыва проводников в них. Если щетки исправный, то вероятнее всего, вышел из строя двигатель, а именно перегорел обмотки статора либо ротора. В данном случае, чтоб прозвонить катушки, необходимо иметь некоторые навыки и знания в этой области. Лучше отнести двигатель электропилы специалисту, який найдет неисправность и произведет перемотку катушек.

Двигатель НЕ развивает полную мощность

Прежде всего, необходимо проверить напряжение в сети. Оно может иногда понижаться и приводит к падению мощности агрегата. Также падение мощности вызывается заклиниванием редуктора или износом щеток. Как устранить данные проблемы, рассматривалось выше.

Вызывает похожие симптомы и неисправная кнопка пуска. Если при проверке данной детали тестером обнаружится неисправность, то ее отремонтировать НЕ получится. Кнопку необходимо заменить на новую. Но если проверка вышеперечисленных причин не дала результатов, то тогда остается подозревать, что перегорела обмотки якоря или в них произошло межвитковое замыкание.

Горят щетки и коллектор

Появление сильного искрения под щетками может вызываться плохим контактом между ламелями якоря и электродами по причине износа последних. Чтобы проверить это, необходимо извлечь детали из щеткодержателя.

Считается, что нормальный износ щеток должен быть не болей, чем на 2/3 от их первоначальной длины.

Если щетки изношены, необходимо их заменить. Также щетки могут искра по причине забивания зазора между ламелями якоря графитовой пылью. Поскольку графит является проводником, то он вызывает замыкание и появление Искра.

Для устранения загрязнений необходимо хорошо очистить ламели с помощью спирта, ваты и зубной щетки. Также рекомендуется отполировать их самой мелкой наждачной бумагой (нулевкой).

Разборка электропилы для устранения поломок

Это, пожалуй, самый ответственный момент в ремонте цепной электрической пилы. Идеально, если в инструкции по эксплуатации имеется раздел, в котором наглядно описана вся конструкция пилы с детальным описанием всех ее элементов. В крайнем случае можно покопаться в сети и найти материалы для сервисных центров, со схемами и пошаговыми этапами разборки, ремонта, сборки и регулировки инструмента. Но если таковой инструкции нет, большинство цепных пил разбираются в следующем порядке:

• инструмент отключается от сети;
• снимается защитная крышка узла крепления цепи
• снимается шина и пильная цепь;
• отвинчиваются винты крепления корпуса электродвигателя и редуктора;
• снимается ручка с кнопкой включения;
• делается разъем редуктора и двигателя;
• отвинчиваются винты рукоятки и снимается боковина корпуса двигателя;
• отвинчиваются винты крепления крышки корпуса редуктора;
• после снятия крышки отделяется масляный бачок и отсоединяется трубка подачи масла в насос;
• снимается масляный насос;
• снимаются шестерни редуктора.

При разборке многое зависит от расположения двигателя пилы – предложенная схема больше подойдет для ремонта электропилы с продольным расположением двигателя. Для цепных пил с поперечным расположением двигателя схема разборки примерно такая же за исключением того, что рукоятка снимается до того, как будет отделен двигатель от редуктора.

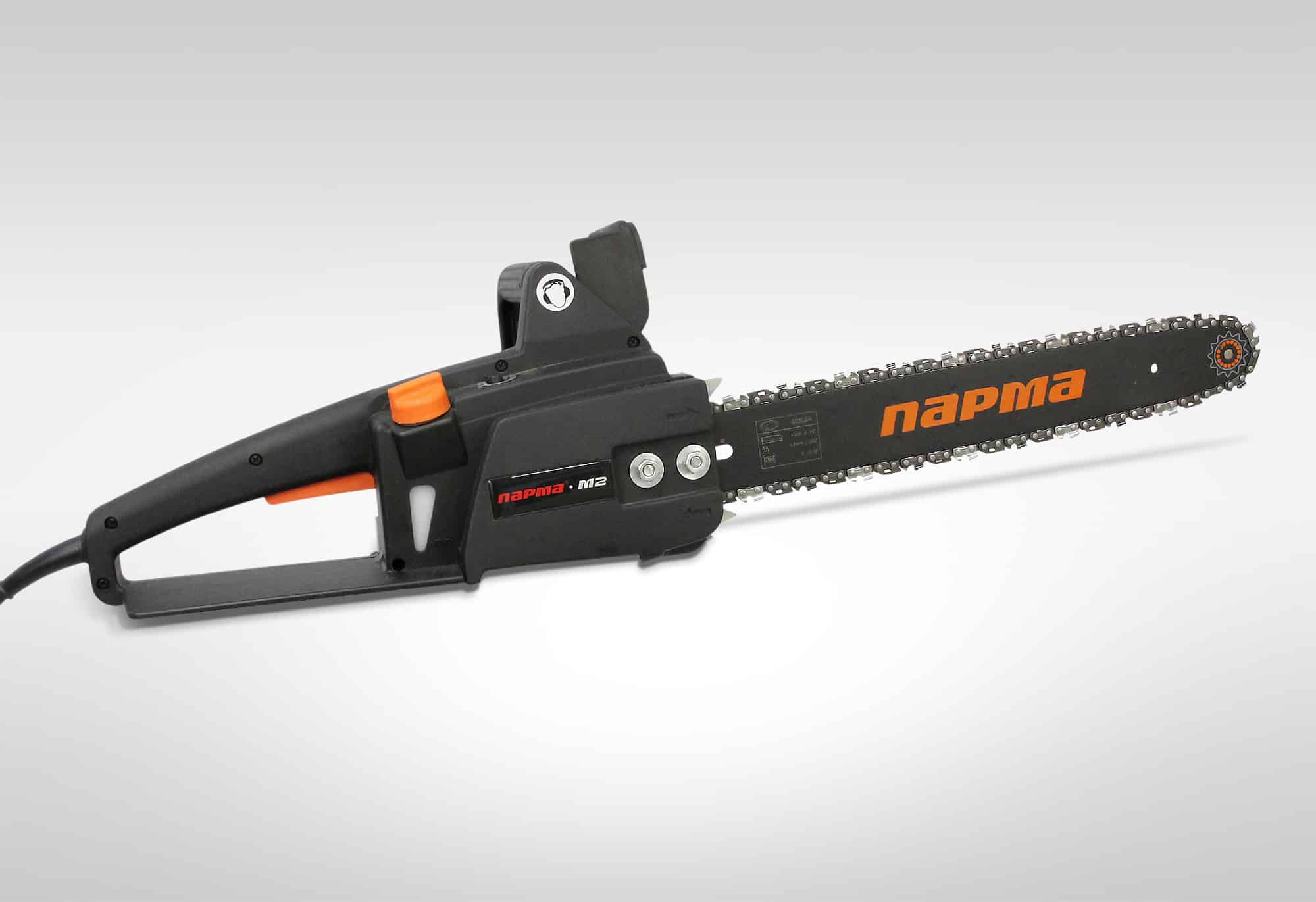

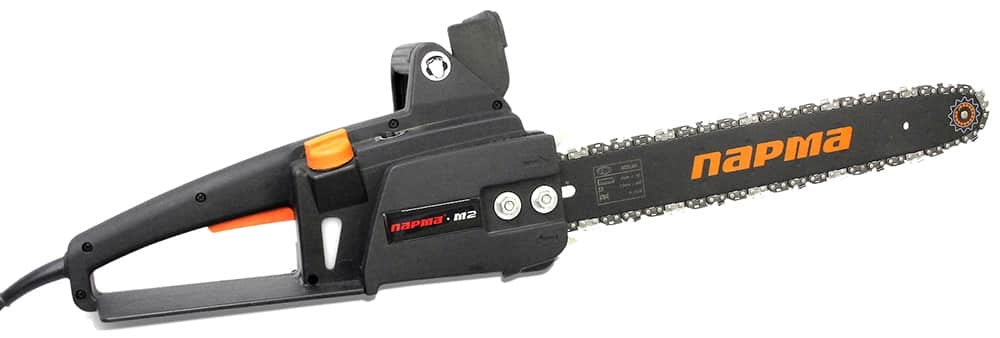

Электропила «Парма» М2

Является электроинструментом бытовой серии. Применяется для распиловки различных по размеру стволов деревьев, заготовки пиломатериалов, а также в столярно-плотницких и ремонтно-строительных работах.

Устройство:

• корпус имеет металлическое исполнение, ударостойкий и долговечный;
• цепь, закрепленная на шине;
• поперечно расположенный электродвигатель, генерирующий достаточную для таких работ мощность;
• эргономичные рукоятки для оператора.

Особенности:

• хорошая балансировка устройства, уменьшающая физические усилия человека во время работы;
• система авторегулировки подачи смазки, что способствует увеличению срока службы не только цепи, но и шины со звездочкой;
• возможность самостоятельной индикации уровня смазки через прозрачное окошко в масляном баке;
• электрическая схема устройства оснащена особым предохранительным элементом, защищающим его от резких скачков сетевого напряжения;
• наличие функционала автоблокировки устройства от случайного включения;
• гарантия повышенной безопасности оператора, реализуемая через функционал инерционного тормоза цепи, запускаемого в экстренных случаях;
• наличие куркового пускателя для быстрого включения;
• эргономичная конструкция.

Технические характеристики:

• Мощность электромотора – 2 кВт;
• Размерность шины – 0,4 м;
• Крутящий момент цепи – 13,6 м/с;
• Шаг цепи – 3/8 дюйма;
• Вес – 5200 г.

Особенности и устройство

Электрические пилы «Парма» выпускаются в двух видах, каждый из которых обладает своими конструктивными особенностями, назначением и эксплуатационными характеристиками. Речь в данном случае идёт о проверенных и надёжных цепных моделях и не менее крепких дисковых образцах. Первые пришли на смену некогда популярным бензиновым приборам и позаимствовали у них основные узлы и агрегаты.

Устроены такие модели достаточно просто: они состоят из прочного корпуса со встроенным в него электрическим двигателем, пильной шины, оснащённой режущей цепью, натяжного механизма и системы смазки цепи.

Принцип работы цепных пил «Парма» заключается в передаче крутящего момента от двигателя на режущую цепь при помощи редуктора и ведущей звёздочки. Одновременно с двигателем запускается маслонасос, который подаёт смазочный материал из масляного бачка на шину и поддерживает движущиеся части инструмента в рабочем состоянии. В отличие от бензиновых моделей, электрические пилы «Парма» не имеют сцепления, карбюратора и воздушных фильтров, из-за чего требуют минимального обслуживания и не нуждаются в регулировке.

Все модели электропил «Парма» оснащены цепным тормозом, отключающим двигатель при соприкосновении шин с твёрдыми предметами. Тормоз приводит в действие защитный щиток, установленный впереди рабочей рукоятки. При наезде на гвоздь пила отбрасывается вверх, а оператор при этом непроизвольно ударяет по защитному щитку. Отключение двигателя при этом происходит мгновенно, поэтому получить травму от соприкосновения с режущим элементом невозможно.

Кроме того, во многих устройствах имеется функция плавного пуска, защищающая обмотку двигателя от перегрева и продлевающая ему жизнь. Также в состав цепных пил входит натяжитель цепи, который приводится в действие как при помощи специальной ручки, так и посредством гаечного ключа.

Это интересно: Деревянная мозаика в интерьере

Алгоритм установки цепи

Чтоб сделать эксплуатацию электронного инструмента более обычной и комфортной, производители оснащают свои модели боковыми натяжителями. Они упрощают не только лишь процесс натяжения, да и установку цепи. Как хорошо поставить цепь на электрическую пилу?

• Работаем при выключенном движке.
• Опустите тормозной рычаг, отодвиньте защитный щиток.
• Проверните интегрированный винт, используя отвертку с плоским наконечником.
• Послабьте гайку с целью ослабевания цепи.
• Снимите пластиковую крышку с корпуса пилы.
• Демонтируйте железную деталь со звездочки.
• Снимите старенькую цепь.
• Сейчас необходимо одеть новый режущий орган на направляющую, зафиксировать его болтами.

При натягивании цепи на электропилу работайте аккуратненько и осторожно. Если модель электрической пилы вооружена барашковой гайкой, замену цепи осуществляем в таковой последовательности:

• Опускаем тормозной рычаг.
• Откручиваем гайку, которая отвечает за фиксацию пластмассовой крышки.
• Отодвигаем направляющую и снимаем изношенную цепь.
• Сейчас наденьте новый расходник.
• Установите звездочку на место.

Последний шаг – затягивание барашковой гайки. После проверяем корректность установки режущего элемента.

Особенности обслуживания и ремонта

Стандартная комплектация каждой из вышерассмотренных моделей предусматривает наличие инструкции, лишь после ознакомления с которой можно начать эксплуатацию

Особое внимание следует уделить нюансам хранения, соблюдение которых – залог продолжительной и бесперебойной службы долгие годы

Ремонт благодаря изобилию запчастей тоже не составит особого труда. Но если Вы не владеет достаточной технической осведомленностью, позволяющей отличить якорь от шестерни, то лучше оставить это для квалифицированного персонала. А широкие гарантийные обязательства и мощная сеть сервисных служб завода «Парма» в этом помогут.
