Почему электропила не включается
Что делать, если устройство вообще не придает признаков жизни? Если пила не включается, возможно: – низкое напряжение в сети. Измерьте вольтметром. Если ниже 180, подключите технику через стабилизатор напряжения. Иногда при посаженных сетях рекомендуют купить хороший генератор с AVR, и все электроинструменты питать от него. – поврежден кабель питания. Нужно проверить шнур и все соединения. Заменить или спаять разрыв и заизолировать. – не работает кнопка пуска. Разобрать. Починить или заменить. Иногда при неисправной кнопке задействуют питание напрямую, но для электропилы такой вариант не подходит – критически понижается безопасность. сработал цепной тормоз. Проверьте его. Он включается при определенном положении щита тормозного элемента. Щит следует немного отодвинуть. – сработало реле тепловой защиты. Возможно, если включаете перегретый прибор. Надобно, чтобы он остыл, а возможно само реле нуждается в ремонте. – износились угольные щетки. Частая неисправность. Случается даже в почти новом инструменте. Как правило, сначала наблюдается потеря мощности.Замените графитовые контакты новыми. – повреждение обмоток двигателя. Обмотки от перегрева разрушаются. Нужно перемотать. Это довольно сложный процесс. Нужно разобрать мотор, удалить сгоревшую обмотку и почистить пазы от изоляции. А затем все изготовить самому в обратном порядке. А чтобы намотать катушку, используют намоточный станок. В общем, если вы мастер по электрике, то дерзайте. Если нет – несите в сервис.
Техническое обслуживание
Электропилы, так же, как и бензопилы требуют выполнения определенных задач технического обслуживания. Как правило, эти действия связаны с определенным этапом работы устройства. Основная часть задач ТО выполняется перед и после завершения работ с инструментом. Для каждой модели производитель составил рекомендации относительно проведения тех или иных действий. Так, например, перед началом работы оператор должен выполнить:
- Визуальный контроль (осмотреть электропилу Чемпион на наличие дефектов).
- Осуществить подтягивание винтов и гаек (при необходимости).
- Осмотреть кабель включения и при необходимости осуществить его замену.
- Проверить работу системы экстренного торможения цепи.
- Проконтролировать работу системы автоматической смазки.
- Осмотреть цепь, качество её заточки и уровень натяжения.
- Осмотреть шину на наличие сколов, царапин. Оценить ситуацию и при необходимости осуществить замену.
Ремонт циркулярной пилы Интерскол своими руками
Ремонт инструмента начинается с определения причины поломки. Если во время работы из инструмента пошел дым, это указывает на выход из строя двигателя. Если же при работе пилы появился шум или свист, это свидетельствует о механической неисправности.
Бывают случаи, когда инструмент просто не включается без каких-либо признаков поломки. В этом случае, в первую очередь, нужно проверить целостность провода, подающего электричество, и контактные щетки. Поскольку щетки питают током подвижные элементы, они подвержены стачиванию и со временем могут износиться до такой степени, что пила не будет работать. Случается, что контакт щеток с клеммами статора нарушился или окислился.
Для ремонта электродвигателя необходимо разобрать инструмент. Делать это нужно последовательно, запоминая очередность снятых деталей. Можно подготовить схему подключения электропилы. Это необходимо для последующей правильной сборки. Как правило, поломки двигателя связаны с проблемами коллектора. Снять его это не так просто. Осуществлять это нужно безопасно для подшипника якоря. Нужно применять острый инструмент. Вставив его в специальное углубление, нужно аккуратно подбивать его молотком, пока вал не сдвинется.
Затем снимается якорь, с которого удаляется нагар. Если он сильно изношен, требуется полная замена запчасти. После этого чистятся контакты обмоток коллектора, при необходимости они меняются.
Для того чтобы избежать выхода из строя вашего инструмента, следует аккуратно работать с ним, транспортировать и хранить. Большинство поломок возникают вследствие работы затупившимся пилящим диском или при отсутствии смазки в деталях, а это приводит к перегрузке всех элементов пилы и выходу оборудования из строя.
Источник
Переделка электропилы
Над модификацией цепной пилы обычно задумываешься, когда чего-то не хватает. Например, фрезеровального аппарата. Для этого потребуется:
Порядок действий такой. Приваривают в конце основания стрелы колесо, срезав стрелу так, чтобы колесо точно входило в контур среза для недопущения натяжения или ослабления цепи. К колесу крепят съемный переходник к фрезам.
Мы надеемся, что, ознакомившись с информацией, кратко представленной в нашей статье, вы сможете самостоятельно устранять возникшие мелкие неисправности и эксплуатировать данный инструмент как уверенный пользователь.
Источник
Особенности конструкции и принцип действия
По сути, коллекторный двигатель представляет собой достаточно специфичное устройство, обладающее всеми достоинствами машины постоянного тока и, в силу этого, обладающее схожими характеристиками. Отличие этих двигателей состоит в том, что корпус статора мотора переменного тока для снижения потерь на вихревые токи выполняется из отдельных листов электротехнической стали. Обмотки возбуждения машины подключаются последовательно для оптимизации работы в бытовой сети 220в. Могут быть как одно-, так и трехфазными, благодаря способности работать от постоянного и переменного тока называются ещё универсальными. Кроме статора и ротора конструкция включает щеточно-коллекторный механизм и тахогенератор. Вращение ротора в коллекторном электродвигателе возникает в результате взаимодействия тока якоря и магнитного потока обмотки возбуждения. Через щетки ток подается на коллектор, собранный из пластин трапецеидального сечения и является одним из узлов ротора, последовательно соединенного с обмотками статора.
В целом принцип работы коллекторного мотора можно наглядно продемонстрировать с помощью известного со школы опыта с вращением рамки, помещенной между полюсами магнитного поля. Если через рамку протекает ток, она начинает вращаться под действием динамических сил. Направление движения рамки не меняется при изменении направления движения тока в ней.
Последовательное подсоединение обмоток возбуждения дает большой максимальный момент, но появляются большие обороты холостого хода, способные привести к преждевременному выходу механизма из строя.
Запчасти для электропилы цепной
Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.
READ Как правильно подключить электрозеркала
Масляный насос для электропилы
Масляный насос необходим для автоматической смазки цепи в процессе работы. Выход масла из насоса происходит через отверстие масляного канала. Масло подается из масляного бака в канал гнезда масляного насоса, и тогда происходит смазка цепи. Приводится насос в движение с помощью эксцентрикового кулачка на валу редуктора. Насос состоит из корпуса, плунжера, седла клапана, самого клапана и заглушки. Для крепления масляного насоса к корпусу служит планка и стопорная гайка.
Звездочка цепи электропилы
Большинство звездочек не являются взаимозаменяемыми. Главное их отличие – во внутреннем и наружном диаметре тарелки сцепления, посадке на коленвал, общей высоте звездочки
Важно, на какой шаг цепи они рассчитаны. По своему исполнению делятся на цельнометаллические и разборного типа
При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком. Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением.
Ротор для электропилы
Якорь представлен обмоткой из медного провода, пропускающей ток, и магнитов, опоясывающих вращающийся вал. Выделяют две основные части в якоре – ротор (подвижный элемент) и статор (неподвижный, статичный элемент). Вал приводится во вращение с помощью электромагнитного поля, возникающего в процессе пуска электрического тока через медные провода и взаимодействия его с находящимися там магнитами. Чтобы подобрать якорь для электропилы, вам необходимо знать размеры некоторых элементов. Надо измерить с помощью штангенциркуля следующие места: диаметр обмотки, общую длину якоря, длину коллектора по ламелям, диаметр коллектора, посадочные места подшипников – заднего и переднего, расстояние между подшипниками по внутренней стороне
Кроме того, нужно обратить внимание на конец вала – выполнен ли он в виде зубцов или же это усеченный конус. Зная эти параметры, можно подобрать якорь, так как не стоит привязываться к модели или иным его характеристикам
Модельный ряд
Чемпион 118-14
Одна из наиболее популярных моделей электропил. Это простая, бюджетная, бытовая электропила, которая предназначена для выполнения легких по сложности работ. Как указывает производитель, использовать Champion 118-14 можно «от случая к случаю». Для лучшей защиты модель имеет дополнительную изоляцию. Вес устройства — 3,7 кг, а мощность двигателя 1,8 кВт. Длина шины — 35 см. Работает только от электросети. Отлично подойдет для выполнения ремонтных работ и заготовки дров.

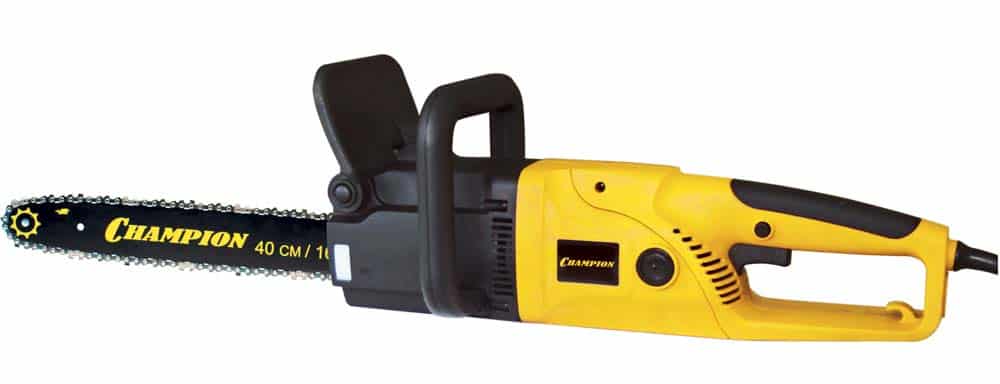

Пила электрическая CHAMPION 118-14
Чемпион 120-14
Более современная, в сравнении с предыдущей модель, предназначенная для мелкого и среднего по объему ремонта. Производитель увеличил мощность двигателя до 2 кВт. Поперечное расположение двигателя, дополнительная изоляция и тормоз цепи обеспечивают комфорт и безопасность пользователя во время выполнения задач.
Чемпион 318-16
Средняя по мощности и техническим характеристикам модель. Основным изменением электропилы Champion 318-16 является длина шины (40 см). Мощность двигателя 1,8 кВт. Емкость масляного бака — 150 мл. Этого количества достаточно для 1 часа интенсивной работы. Как правило, Чемпион 318-16 покупают для выполнения заготовительных работ и спиливания старых деревьев.
Чемпион 324N-18
Эта электропила Champion зарекомендовала себя как одна из наиболее надежных и продуктивных. Champion 324N-18 относится к полупрофессиональному классу и может быть использована для выполнения средних по сложности задач. Двигатель устройства устойчив к перепадам напряжения электросети. Длина шины (45 см) позволяет работать с большой в диаметре древесиной. Производитель рекомендует применять электропилу для спиливания сухих деревьев, для расчистки загородного участка от кустарников и больших сорняков. Кроме того, Champion 324N-18 станет отличным помощником при заготовке дров и валке крупных деревьев.
Чемпион 422-18
Это ручная электропила с продольным расположением двигателя. Мощность двигателя модели составляет 2,2 кВт. Модель относится к полупрофессиональным электропилам этого производителя. Длина шины — 45 см. В сравнении с предыдущей, эта модель имеет улучшенные показатели эргономичности и надежности. Емкость масляного бака составляет 250 мл. Небольшой вес устройства (4,4 кг) позволяет использовать электропилу как на небольшой высоте, так и в труднодоступных местах.
Особенности модели Чемпион 324N-18
Электропила Champion 324N 18 разработана для непрофессионального использования, она применяется для несложных ремонтно-строительных работ, ухода за садом и приусадебным участком, а также заготовки дров. Стоит отметить, что двигатель расположен продольно, что делает эксплуатацию максимально комфортной. Мощность мотора составляет 2400 Вт, что делает представленную модель Champion пилу цепную электрическую достаточно производительной в любых условиях.
Преимущества модели
- Вес электропилы Champion составляет 6,5 килограмм, при этом ее корпус компактен.
- Предусмотрен крючок для кабеля, что позволяет его надежно фиксировать.
- Длина шины составляет сорок пять сантиметров.
- Задняя рукоять удобна для захвата даже в толстой рукавице, прямо под ней расположена стартовая кнопка.
- Безопасность пользователей обеспечивает механический тормоз цепи, в том случае если пила отскочит, это минимизирует возможность травм.
- Предусмотрен индикатор уровня масла.
Оборудование оснащено удобной системой натяжки цепи, выполнять которую можно без использования вспомогательных инструментов. Стоит отметить, что при необходимости, найти запчасти для электропилы Чемпион не составит труда, при этом они находятся в доступном ценовом диапазоне.
Запчасти для дисковой пилы
Якорь ручной циркулярной пилы
Якорь представляет собой медную обмотку, проводящую ток, и магнитопровод, в котором установлен вращательный вал. С одной стороны якоря находится шестерня, а с другой – коллектор с ламелями. Магнитопровод состоит из изолированных друг от друга пластин и пазов, покрытых лаком.
READ Как подключить интернет розетку lexman провода
Ротор для циркулярной пилы
Ротор представляет собой стальной вал, на котором располагается сердечник с проточенными, равноудаленными канавками, в которые уложена якорная обмотка.
Статор для дисковой пилы
Статор изготовлен из электротехнической стали, обладающей большим коэффициентом магнитной проницаемости. Этот элемент жестко закреплен в корпусе пилы. Он имеет форму цилиндра с пазами, в которые укладываются статорные обмотки.
Электродвигатель для циркулярной пилы
В большинстве случаев на дисковые пилы по дереву устанавливаются электродвигатели коллекторного типа. Он включает в себя вышеперечисленные элементы: якорь, ротор, статор.
Вал для циркулярной пилы
Вал представляет собой металлический стержень, передающий вращательный момент от двигателя к фланцу пилящего диска с помощью подшипников.
Разборка электропилы для устранения поломок
Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.
- Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
- Полностью открутите винт крепления шины и снимите крышку.
- Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
- Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.
- Также следует выкрутить пару винтов с другой стороны агрегата. Для удобства можно снять крышку масляного бачка.
- Когда весь крепеж будет извлечен, можно отсоединить редуктор от двигателя.
- На следующем этапе требуется снять ведущую звездочку. Поскольку она крепится с помощью стопорной шайбы, то ее следует снять, используя плоскую отвертку.
- Сняв стопорное кольцо, уберите шайбу, находящуюся под ним, и снимите звездочку с вала редуктора. После чего окрутите 6 винтов, которыми крепятся зубчатые упоры и рукоятка аппарата.
- Окрутив крепеж, отсоедините упоры и рукоятку от редуктора.
- Далее, следует перевернуть редуктор и снять крышку.
- Сняв трубочку с насоса, извлеките бачок для масла.
Нажмите рычаг тормоза по направлению торможения, пока не услышите щелчок, и снимите его.
Переверните редуктор и отсоедините алюминиевый корпус вместе с валом.
Под пластиковой крышкой, а также на шестернях можно увидеть скопление пыли, опилок и смазки.
Устройство и схема подключения коллекторного двигателя переменного тока
Коллекторные двигатели переменного тока достаточно широко применяются как силовые агрегаты бытовой техники, ручного электроинструмента, электрооборудования автомобилей, систем автоматики. Схема подключения двигателя, а также его устройство напоминают схему и устройство электродвигателя постоянного тока с последовательным возбуждением. Область применения таких моторов обусловлена их компактностью, малым весом, легкостью управления, сравнительно невысокой стоимостью. Наиболее востребованы в этом производственном сегменте электродвигатели малой мощности с высокой частотой вращения.
Особенности электрической пилы Champion 118 14
Электропила цепная Чемпион 118 14 нашла применение на приусадебных и садовых участках, также она используется для ремонтных и строительных работ в закрытых помещениях. Среди преимуществ электропилы Champion 118 14 можно выделить низкий уровень шума и отсутствие выхлопных газов, которые могли бы загрязнять воздух вредными веществами.
Преимущества модели
- Электропила цепная Чемпион подходит как для заготовки дров, так и для распила толстых балок.
- Двигатель достаточно мощный, 1800 Вт, что позволяет с легкостью выполнять различные работы, при этом компактный мотор имеет относительно небольшой расход энергии. Чтобы привести пилу в действие, достаточно нажать пусковую кнопку.
- Для большей маневренности предусмотрена возможность использования переходника необходимой длины.
- Ротор надежно закреплен и сбалансирован, благодаря чему электропила цепная Champion 118 14 имеет сниженный уровень вибраций.
- Компактные габариты позволяют выполнять работу даже в труднодоступных местах, этому способствует и длина шины в тридцать пять сантиметров.
- Чтобы оборудование функционировало, достаточно подключить его к электросети с напряжением 220V.
Пилы цепные электрические Чемпион оснащены встроенными элементами защиты, которые блокируют движение цепи при резких движениях. Что отличает электропилу Чемпион 118 14 от прочих, это наличие удобных рукояток, которые в совокупности с небольшим весом – 4 килограмма, позволяют работать длительное время без перерывов.
Управление работой двигателя
На практике используются двигатели с различными способами регулирования работы. Управление коллекторным мотором может осуществляться с помощью электронной схемы, в которой роль регулирующего элемента выполняет симистор, «пропускающий» заданное напряжение на мотор. Симистор работает, как быстросрабатывающий ключ, на затвор которого приходят управляющие импульсы и открывают его в заданный момент.
В схемах с использованием симистора реализован принцип действия, основанный на двухполупериодном фазовом регулировании, при котором величина подаваемого на мотор напряжения привязана к импульсам, поступающим на управляющий электрод. Частота вращения якоря при этом прямо пропорциональна приложенному к обмоткам напряжению. Принцип работы схемы управления коллекторным двигателем упрощенно описывается следующими пунктами:
Помимо симисторной существует фазоимпульсная тиристорная схема управления.
Типичные неисправности
Наибольшего внимания к себе требует щеточно-коллекторный механизм, в котором наблюдается искрение даже при работе нового двигателя. Сработанные щетки следует заменить для предотвращения более серьезных неисправностей: перегрева ламелей коллектора, их деформации и отслаивания. Кроме того, может произойти межвитковое замыкание обмоток якоря или статора, в результате которого происходит значительное падение магнитного поля или сильное искрение коллекторно-щеточного перехода.
Избежать преждевременного выхода из строя универсального коллекторного двигателя может грамотная эксплуатация устройства и профессионализм изготовителя в процессе сборки изделия.
Источник
Особенности модели Чемпион 420 16
Практичная и производительная электропила Чемпион 420 16 предназначена для использования в хозяйстве и мастерских, для распила древесины и строительных материалов, прочего. Двигатель электропилы Champion с мощностью 2000 Вт, способен с легкостью справляться с различными задачами в течение длительного времени. Он способен разогнать цепь до 7500 оборотов. Вес оборудования составляет 4,7 килограмма, а длина шины шестнадцать дюймов.
Преимущества
- Электропила Champion 420 16 имеет двойную изоляционную систему.
- Мотор расположен продольно.
- Агрегат характеризуется пониженным уровнем шума, при этом удобен в эксплуатации и прост в обслуживании.
- Чтобы получить доступ к угольным щеткам, не потребуется использовать специализированные инструменты.
- Рукоятка имеет прорезиненные накладки.
Данная электропила Champion оснащена кнопкой, блокирующей включение прибора. В мерах безопасности внедрен инерционный тормоз, который мгновенно срабатывает при необходимости.
Неполадки во время работы электропилы AL-KO
Понять, почему электропила АЛКО не пилит или некорректно работает ее мощный беспроводный аналог бензопила АЛКО , можно быстрее, если изучить конструкцию этого пильного инструмента.
В большинстве случаев, оператору и инструменту помогает избежать проблем вовремя срабатывающий автоматический тормоз цепи:
Обратный удар, суть которого заключается в отбросе электропилы АЛКО в сторону оператора. Такая ситуация может возникнуть, если своим краем шина электропилы упирается в обрабатываемую заготовку. Автоматический электротормоз цепи защищает оператора от травмы из-за обратного удара.
Этот важный конструктивный элемент также называют инерционным, так как защитный щиток, находящийся возле левой руки оператора, от инерции обратного удара меняет свое положение, при этом цепь останавливается, а рука работающего человека защищена щитком. Система инерционного тормоза защищает не только человека, но и снижает необходимость в ремонте пилы, поскольку при ударе электроинструмент не пострадает. Продляет срок пользования электропилой и автосмазка пильной цепи.
Слабые места цепных электропил – это:
- Конструкция редукторов, состоящих в жесткой связке с якорями электродвигателей. Вся нагрузка приходится на электромотор. В случае твердой заготовки или притупившейся пильной цепью, последняя не скользит, как требуется от нее, гладко по заготовке, а вызывает перегрев двигателя или преждевременный износ других узловых элементов. Своевременная перезаточка электроцепи, и, если оператор не будет слишком давить на электропилу, помогут сохранить работоспособность инструмента.
- Зависимость от нестабильного напряжения в электросети. При падении напряжения увеличивается нагрузка на электродвигатель. И, если в модели нет встроенной термозащиты, то двигатель может сгореть.
Почему электропила АЛКО не набирает обороты
Падение производительности из-за снижения мощности пилы возникает из-за того, что пришло время заменить изношенные угольные щетки.
Почему электропила АЛКО пилит криво
Отсутствие аккуратности распила свидетельствует о проблеме с режущими свойствами пильной гарнитуры. Это может быть либо затупившаяся цепь, у которой один ряд зубьев сточился больше другого: такие ситуации бывают при попадании во время распила на сучок или гвоздь в заготовке. Такую цепь нужно отдать на профессиональную заточку или вообще заменить на новую оснастку, а в дальнейшем время от времени переворачивать шину для равномерного износа.
Вторым симптомом проблемы кривого распила может стать несоответствующее качество перезаточки цепи (работы были сделаны неравномерно, вручную напильником, без наличия навыков к выполнению подобной работы, а не на специальном заточном станке в авторизованном сервисном центре).
Еще ситуации с кривизной распила бывают из-за погнутой шины. Подобная проблема могла произойти при валке леса, когда падающее дерево зажимает пилу и сгибает шину. Подобная ситуация в случае бытовых и полупрофессиональных электропил AL-KO и SOLO by AL-KO не может возникнуть, так как для валки деревьев используются профессиональные бензопилы АЛКО с большей длиной пильной шины.
