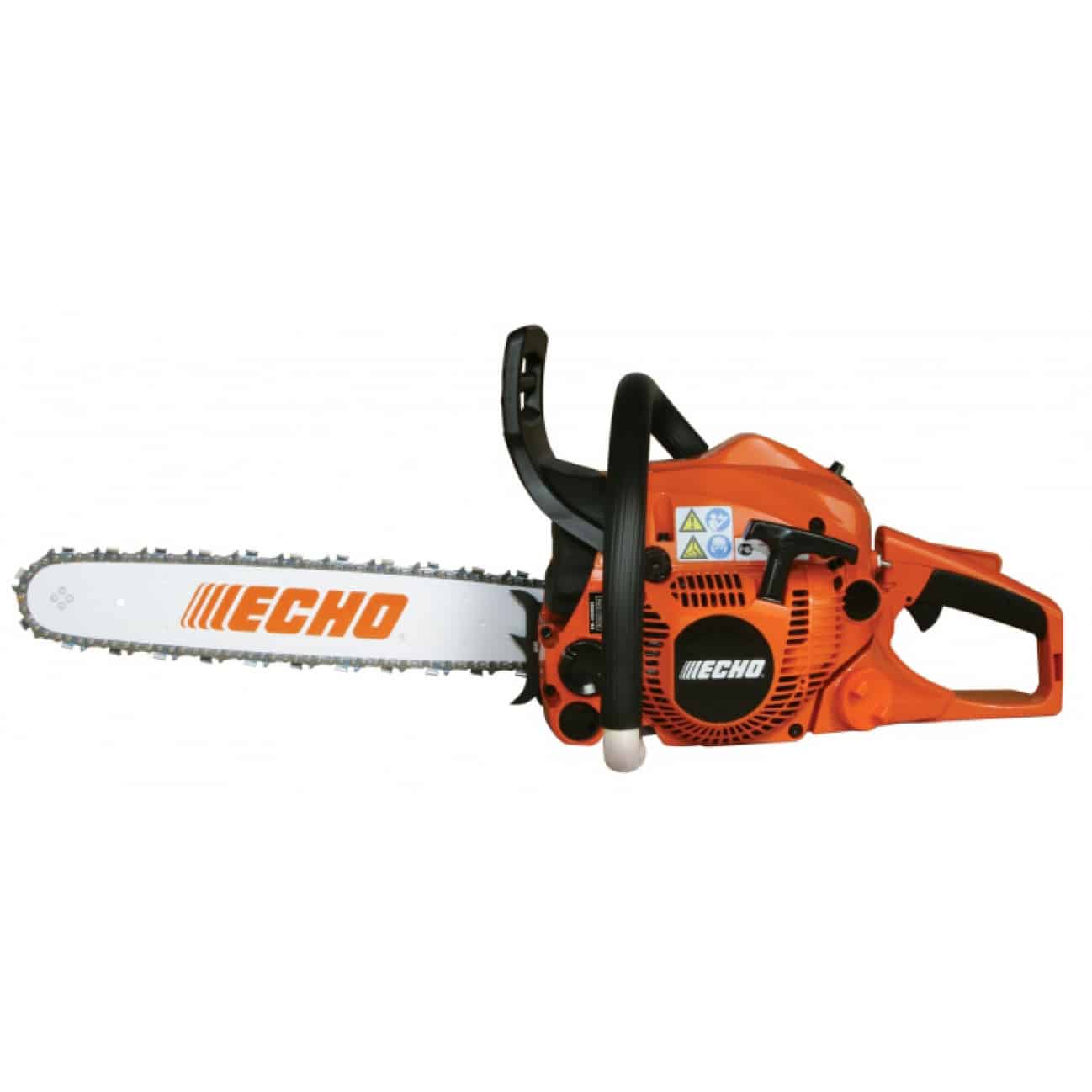

Японская неприхотливая бензопила Echo CS 350 WES

Критерии выбора

Перед выбором любого инструмента, а особенно такого как бензопила, нужно очертить круг задач, который будет решаться. После этого сравнить технические возможности и стоимость, подходящих под задачи, моделей.

Современные бензопилы делятся на:

• Бытовые. Удобны в использовании, обладают невысокой мощностью и небольшим функционалом. Они рассчитаны на небольшую эксплуатацию — около двадцати часов в месяц.
• Полупрофессиональные. Их используют при спиливании деревьев во время небольших ремонтно-строительных работах.
• Профессиональные. Обладают большой мощностью и расширенным функционалом. Способны беспрерывно работать до восьми часов и обладают повышенным ресурсом. Он колеблется от 1 400 до 2 000 моточасов.

Кроме того, инструменты различаются по типу пильной гарнитуры:

• Плоские и узкие. Распространены в бытовом классе аппаратов. Характерно отсутствие «обратного удара».
• Облегченный узел. Рассчитан для работы на высотных и труднодоступных местах.
• Со сменными головками. Применяются в профессиональных моделях, которые работают много часов подряд.

Шины пил можно сравнить по длине. Короткие шины имеют высокую скорость и поэтому такие инструменты ориентированы на обработку досок, небольших деревьев и кустов. Устройства с длинной шиной удобны при валке толстых деревьев.

Из дополнительных опций важны функции:

• Защиты от обратного удара. Это защита от резкого отскока корпуса бензопилы назад. Может быть щитком или специальным тормозом.
• Вибрационная защита. В большинстве случаев она представляет собой резиновые шайбы или прокладки около рукоятки. Необходима, если работы проводятся по несколько часов в день. Предотвращает болезни суставов.

Типичные неисправности бензопилы Echo и вероятные методы их устранения

Неисправность	Вероятная причина неисправности	Возможный способ устранения
Не запускается двигатель «на холодную»	Отсутствует топливо В баке несвежая топливная смесь Проблемы со свечой зажигания Критический износ деталей поршневой группы Проблемы в системе зажигания	Заправьте двигатель или замените топливную смесь Очистите и просушите свечу или замените ее на новую Обратитесь в сервисный центр Произведите ремонт системы зажигания самостоятельно или обратитесь в мастерскую
Не заводится горячий мотор	Залит двигатель	Удалите из цилиндра лишнюю топливную смесь
Двигатель заводится, но сразу глохнет	Неисправности в карбюраторе	Прочистите и отрегулируйте карбюратор
При нажатии на гашетку газа, мотор не набирает обороты	Загрязнился карбюратор	Очистите узел от мусора
Понизилась производительность, при распиловке, ощущается запах жженой древесины	Неправильно надета или тупая цепь	Наденьте цепь так, чтобы режущие кромки зубьев были обращены по ходу движения ведущей звездочки Заточите цепь

Технические характеристики бензопилы Echo CS-350WES

Вес устройства без учёта топлива составляет 3,58 кг. При этом количество топлива, допустимое для заливки в резервуар составляет 370 мл, а количество масла для смазки цепи – 230 мл. Расход топлива при максимальной загрузке устройства составляет 0,83 кг/ч, при этом удельное количество расходуемого топлива составляет 563 г/кВт.ч.

Габаритные размеры составляют 392х241х236 мм. Шины могут применяться различных размеров. Рекомендуемые – 305; 355 и 406 мм. Пильный аппарат комплектуется цепью с шагом 3/8 дюйма и толщиной звена 1,27 см. Объём двигателя составляет 35,8 мл, а максимальная мощность трансмиссии – 1,48 кВт.

Рабочая гарнитура

Этот узел конструктивно состоит из съемной 14-дюймовой направляющей шины, изготовленной на основе износостойкой стали. Режущая 53-звенная цепь со стандартным шагом 3/8 дюйма перемещается по продольному пазу шириной 1,3 мм. Привод реализуется посредством ведущей звездочки.

Во избежание перегрева и ускоренного износа, цепь смазывается специальным маслом, которое под регулируемым давлением подается из внутреннего бачка объемом 230 мл. Встроенный тормоз исключает получение оператором травм при обрыве цепи или возникновении другой аварийной ситуации.

Для восстановления работоспособности гарнитуры, можно использовать аналогичные запчасти от других фирменных моделей.

Инструкция по эксплуатации

Прежде чем приступать к эксплуатации цепной бензопилы Эхо, следует изучить мануал, познакомиться с устройством агрегата и правилами техники безопасности при работе с цепными мотопилами.

Устройство бензопилы

Техника безопасности при работе бензопилой Echo:

• Следите за надежностью болтовых и винтовых креплений, в случае необходимости затягивайте винты и гайки;
• После каждой заправки, следует провести осмотр бензопилы на предмет масляных и бензиновых подтеков. Запрещается работа при нарушении герметичности топливо-, маслопроводов и бачков;
• Запрещается заправлять бензопилу Эхо при работающем или горячем двигателе;
• Следите за правильным натяжением цепи, от этого зависит не только производительность работы бензопилы, но и ваша безопасность;
• Во время работы всегда используйте средства индивидуальной защиты, надевайте крепкую обувь и плотно облегающую одежду;
• Во избежание травм работайте, удерживая бензопилу обеими руками;
• Запрещается проводить распиловку вблизи открытых источников огня, а также во время дождя или снега;
• Не допускается работа с неисправной антивибрационной системой. Это может привести к усталости рук и спины и травмам оператора;
• Не следует переутомляться, лучше всего делать перерывы через каждые 45-50 минут работы;
• При выполнении любых ремонтных работ следует заглушить двигатель и подождать пока он остынет;
• Заглушив мотор, включите инерционный тормоз остановки цепи;
• Проводите регулярную очистку воздушного фильтра;
• Храните вашу бензопилу Эхо в чистоте, в сухом хорошо проветриваемом помещении.

Первый запуск и обкатка

Сборка бензопилы Echo и первый запуск:

• Снимите защитный кожух, смонтируйте пильную гарнитуру, установите зубчатый упор и наденьте кожух, не затягивая гайки на шлицах;
• При помощи регулировочного винта установите правильное натяжение цепи и затяните гайки крепления до упора;

• Заправьте двигатель топливом, залейте масло в систему автоматической смазки;
• Убедитесь, что тормоз остановки цепи находится во включенном состоянии, проверьте не соприкасается ли цепь с посторонними предметами;
• Запустите двигатель, дайте ему прогреться на холостых оборотах (1-2 мин.);
• Выключите тормоз цепи и приступайте к работе.

Техническое обслуживание

На вашей бензопиле установлен бензиновый двухтактный двигатель, который нуждается в качественной топливной смеси. Для ее приготовления следует использовать высокооктановый бензин марки АИ 92-95 и специальное моторное масло для двухтактных двигателей. Рабочая смесь готовится в соотношении 1/50.

Соотношение топливной смеси

Производитель утверждает, что двигатель Эхо не нуждается в специальной обкатке, поэтому и в специальной топливной смеси нет необходимости. Обкатка бензопилы проводится на обычном топливе, в щадящем режиме на протяжении 7-9 часов. При этом не следует пилить толстые бревна и перегревать мотор.

• Echo JASO FD с дозатором;
• Husqvarna HP;
• Oleo-Mac Prosint 2T;
• CHAMPION JASO FD;
• STIHL HP;

Для заправки системы автоматической смазки следует использовать специальные масла с определенным индексом вязкости. Они не только повышают производительность работы, но и удлиняют срок службы пильной гарнитуры. Следует помнить, что использование, в качестве смазки, различных заменителей ведет к преждевременным поломкам и тратам на ремонт цепной бензопилы.

• Echo PREMIUM B&C;
• Husqvarna Chain Oil;
• Oleo-Mac Polar Lube
• STIHL ForestPlus

Симптомы	Причины неисправности	Методы устранения
Движок не запускается	Отсутствует топливная смесь Несвежее топливо Загрязнилась и намокла свеча зажигания Неисправности в системе зажигания	Заправьте бензопилу или замените топливо Просушите или замените свечу Произведите ремонт и отрегулируйте зажигание
Мотор не держит обороты (плавает)	Проблемы с карбюратором	Произведите регулировку карбюратора
Существенно упала мощность мотора	Неисправности глушителя Неисправности поршневой группы	Почистите, отремонтируйте или замените глушитель Обратитесь в сервисную мастерскую
Двигатель заводится и сразу глохнет	Сбились настройки карбюратора	Отрегулируйте карбюратор
Во время работы наблюдается повышенная вибрация, появились посторонние звуки	Вышла из строя антивибрационная система Ослабли крепления отдельных узлов и деталей	Отремонтируйте или замените соответствующие узлы Проверьте и откорректируйте болтовые и винтовые крепления
При нажатии на акселератор мотор отказывается набирать обороты	Мусор в карбюраторе	Разберите и прочистите узел
Мотор заводится, но работает неровно, чихает и стреляет в карбюратор	Сбились настройки системы зажигания	Отрегулируйте зажигание

Регулировка карбюратора бензопилы Эхо – как настроить инструмент?

Бензопила Эхо, как и любой другой садовый инвентарь, будет исправно работать только в случае правильного ухода и обращения с инструментом. Одним из главных правил работы с бензопилой является своевременная настройка его карбюратора. Данный элемент отвечает за правильную работу агрегата на его полной мощности и, при этом, экономию топливной смеси. Настройка карбюратора выполняется посредством трех винтов.

Регулировка карбюратора осуществляется в два этапа – базовый и окончательный. Бензопила Эхо будет исправно выполнять свои прямые функции только при условии выполнения каждого из этих этапов.

1. 1. Медленно поверните винт L в различных направлениях, пока не найдете максимальные обороты мотора;
   2. После этого отверните винт L на четверть оборота по направлению против часовой стрелки;

1. Если цепь продолжает двигаться, то винт S нужно повернуть против часовой стрелки до того момента, когда она остановится;
2. Если после этого вы заметили неисправности в работе зажигания, то нужно вывернуть винт H против часовой стрелки;
3. Далее нужно проверить ускорение – для этого нажмите курок газа – если мотор не набирает обороты, то открутите винт L против часовой стрелки;
4. После этого проверьте работу пилы на холостом ходу – если вы сделали все согласно алгоритму, то инструмент будет работать исправно.

Бензопила Эхо будет работать исправно при условии регулярного выполнения данной процедуры. Регулируя карбюратор по указанному алгоритму, вы убережете запчасти агрегата от преждевременных поломок и продлите жизнь своему инструменту.

Модель Echo CS 452ESX – конструктивные особенности бензопилы

Данная бензопила Эхо успешно используется, как для бытовых целей, так и для валки леса. В конструкцию пилы входит прочный картер из сплава магния, надежный барабан сцепления со съемным венцом, кованый шатун и коленчатый вал. Среди технических характеристик агрегата следует выделить:

• Объем цилиндра – 45 см3;
• Мощность пилы – 2,26 кВт или 3,1 л. с.;
• Емкость масляного бачка – 270 мл;
• Эксплуатационный вес – 7,3 кг.

Эта японская бензопила отличается уникальной компоновкой мотора, правильной балансировкой и удобными эргономичными рукоятками.

Среди других преимуществ нужно выделить экономный расход топлива и масла.

Несколько слов о пильной гарнитуре

Отдельного внимания заслуживает цепь, которая идет в комплекте с бензопилой. Она выпущена американской компанией OREGON – пионером в производстве пильных гарнитур. В CS-352ES использована цепь под кодовым обозначением 91VXL052XJ – это низкопрофильная конструкция с типоразмером 3/8”-91. Основными отличительными особенностями гарнитуры являются:

• конструкция элементов, которые ограничивают глубину пиления выполнена в форме клина, что положительно сказывается на уровне отдачи бензопилы;
• сама цепь спроектирована по технологии Vibe-Ban, основное назначение которой – это уменьшение уровня вибрации, которое передастся на рукоятку к оператору;
• значительный плюс – это применение специальной технологии удержания смазки в цепи (система Lubriwel). С одной стороны – это измененный тип крепления соединительных звеньев, а с другой, специальные канавки в ведущих звеньях, которые обеспечивают равномерное распределение смазки;

Oregon рекомендует использование данной пильной гарнитуры для легких бензопил, с размером направляющей шины от 14 дюймов.

Горюче-смазочные материалы для бензопилы Echo

При приготовлении топливной смеси для бензомоторной пилы этого производителя следует применять бензин с октановым числом 92-95 и моторное масло для двухтактных моторов, с функцией воздушного охлаждения. По утверждению производителя, его двигатели не нуждаются в специальной обкатке, поэтому пропорции масла и бензина в смеси составляют 1 к 50.

Масло ECHO 1:50 JASO FD Husqvarna HP CHAMPION JASO FD

Рекомендуемые моторные масла:

• Echo JASO FD с дозатором;
• Husqvarna HP;
• Oleo-Mac Prosint 2T;
• CHAMPION JASO FD.

Для заправки автоматической системы смазки рекомендуем применять специальные адгезионные масла, которые надежно защитят пильную гарнитуру при любой температуре окружающей среды. Запрещается использовать в качестве смазки отработанную жидкость, веретенку и другие суррогаты.

Описание инструкции

Для пользователей без опыта использования бензопилы Эхо производитель разработал подробное руководство, прочитав которое можно узнать, как собрать инструмент перед работой, развести топливо и заправить, как провести первый запуск и что потребуется в период обкатки.

Вообще руководство пользователя содержит очень много полезной информации, которая может пригодиться не только малоопытным владельцам бензопилы Echo 350, но и тем, кто работал подобным инструментом ранее. Например, в руководстве имеется информация о том, как правильно провести регулировку карбюратора, определить и устранить причину неисправности при её возникновении.

Также прочитав инструкции можно узнать, как безопасно спилить и раскряжевать дерево.

Конструктивные особенности

Бензопилы ЭХО — это воплощение высокого производственного потенциала с классическими конструкторскими решениями.

Экземпляры с малым и средним литражом любители охотно применяют для ухода за деревьями в саду, в частном строительстве.

Японская бензопила ECHO отличается:

1. Силовым приводом, обеспечивающим экологичность и экономный расход материалов.
2. Простыми подготовительными работами, быстрым запуском.
3. Многоступенчатой системой очищения воздуха.
4. Исключением травмоопасности при работе с электрооборудованием в любых условиях.
5. Простым техническим обслуживанием.
6. Оптимальным соотношением длины шины и мощности двигателя.
7. Мощностью минимум 2 л.с., эксплуатационным периодом — тысячи моточасов.
8. Возможностью интенсивных работ по распиловке в течение всего дня без опасности перегрева оборудования или выхода его из строя.

Производитель позаботился об удобстве оператора, предусмотрев большую мощность, которая быстро справляется с деревьями диаметром 30 см в считанные минуты. Эффективная антивибрационная система позволяет работать с оборудованием весь день без усталости. Вес пилы рационально распределен между всеми основными узлами, исключая большую нагрузку на работника.

Рабочая гарнитура

Этот узел конструктивно состоит из съемной 14-дюймовой направляющей шины, изготовленной на основе износостойкой стали. Режущая 53-звенная цепь со стандартным шагом 3/8 дюйма перемещается по продольному пазу шириной 1,3 мм. Привод реализуется посредством ведущей звездочки.

Во избежание перегрева и ускоренного износа, цепь смазывается специальным маслом, которое под регулируемым давлением подается из внутреннего бачка объемом 230 мл. Встроенный тормоз исключает получение оператором травм при обрыве цепи или возникновении другой аварийной ситуации.

Для восстановления работоспособности гарнитуры, можно использовать аналогичные запчасти от других фирменных моделей.

CS-260TES

Модель 260TES-10 отличается небольшими размерами и легким весом. Это удобный в управлении, малолитражный аппарат создан для следующего вида работ:

• заготовка деревянного топлива для частного хозяйства;
• уход за садовыми деревьями, формирование крон;
• монтаж деревянных конструкций.

Малолитражный привод имеет цилиндр с полезным объемом 26,9 см³. Мощность ЭХО 260

равна 1,23 л.с. Пильная шина в длине для такого двигателя составляет до 250 мм. Основные плюсы модели:

• цилиндр двигателя изнутри покрыт износостойким покрытием;
• кованый коленвал;
• система очистки воздуха на 2 уровнях;
• муфта сцепления из 3 секций для плавного хода пильного устройства;
• эффективная система подавления шума и локальной вибрации;
• приспособление для закрепления плечевого ремня.

Агрегат подойдет для неинтенсивных ежедневных работ.

Модельный ряд цепных бензопил Eco

В компании уделяют значительное внимание производству цепных бензопил. Сегодня в модельном ряду представлено свыше десяти инструментов, которые отличаются по своим техническим и эксплуатационным характеристикам, назначению и цене

Познакомиться с наиболее популярными моделями вы сможете в нашем обзоре.

Eco CSP 264

Бензопила ECO CSP-264 Мощная бензопила, которая может использоваться не только для выполнения различных хозяйственных, ремонтных и строительных работ, но и при непрофессиональной валке леса. Агрегат приводится в движение двухтактным двигателем на 3,5 л.с. комплектуется фирменной пильной гарнитурой (направляющая шина – 20″, цепь – 76 звеньев). Отметим, что мотопила адаптирована для работы в разных климатических условиях, запуск холодного двигателя облегчается при помощи праймерика. Не позабыл производитель установить на агрегат современный стартер с интегрированной функцией Easy Start и механизмом плавного возврата троса.

Модель Eco CSP 264 оборудована всеми современными системами, повышающими комфорт и безопасность оператора. В своих отзывах владельцы инструмента, отмечают качественную работу антивибрационной системы и удачное расположение органов управления.

Eco CSP 253

Эта полупрофессиональная модель используется как в частных подворьях, так и работниками лесного хозяйства, коммунальных и спасательных служб. Агрегат оснащен достаточно мощным двигателем (3,4 л.с), с рабочим объемом 52 см3, который позволяет распиливать древесину с максимальной скоростью 17,3 м/с. Пила комплектуется 500-миллиметровой направляющей шиной и пильной цепью на 76 звеньев, З8 из которых режущие. Модель оснащена системой плавного запуска, праймериком для подкачки топлива и адаптирована для работы в условиях разных температур.

Бензопила Eco CSP 253

Владельцы инструмента, в своих отзывах, отмечают безупречную работу системы гашения вибрации, удобное расположение инструментов управления и высокую производительность пилы.

Eco CSP 220

Еще одна полупрофессиональная модель, предназначенная для использования как в домашнем хозяйстве, так и в промышленных целях. Инструмент приводится в движение двухтактным двигателем, мощностью 3,0 лошадиные силы, комплектуется 40-ка сантиметровой направляющей шиной и фирменной цепью с шагом 3/8″.

Бензопила ECO CSP-220

Модель практична в обслуживании и удобна в использовании, неприхотлива к топливно-смазочным материалам и при этом достаточно экономичная. Пила снабжена эффективной системой гашения вибрации, инерционным тормозом остановки цепи с двойной инициацией и металлическим упором. Также отметим эргономичный, хорошо сбалансированный корпус, изготовленный из высококачественного ударопрочного пластика.

Бензопила Echo CS 260TES 10

Инструмент бытового типа с простыми конструкционными особенностями, облегчающими ремонтные работы и ТО. Бензопила Эхо 260 самая лёгкая в своём классе с облегчённым пуском и надёжным тормозом.

Ключевые параметры:

• Двигатель с мощностью 1,7 л. с. / 1,2 кВт;
• Объём цилиндра – 26,9 см3;
• Вместительность бензобака – 245 миллилитров;
• Длина шины – 10/25 сантиметров;
• Масса – 4,4 килограмма.

Инструмент подходит для распилки тонких брёвен и спиливанием сушняка. Комплектуется цепью, шиной, чехлом и эксплуатационными документами.

Достоинства модели:

• Наличие кованного коленвала и надёжного покрытия цилиндра мотора;
• Наличие двухступенчатого аэрофильтра;
• Муфта сцепления обеспечивает плавный ход цепи;
• Плечевой ремень закрепляется кронштейном;
• Антивибрационная и шумовая защита.
