Как выбрать двигатель для циркулярной пилы — самодельного станка

Что представляет собой торцевая пила

Торцовки представляют собой механизм с режущим диском, предназначенный для распиливания деревянных и композитных материалов под прямым или другим необходимым углом. Предназначены для работы на ровной поверхности. Допускается переносить и устанавливать на временно оборудованном рабочем месте. Своим видом напоминают станки для резки труб, арматуры, камня.

Существует несколько видов торцевых пил:

Маятниковая — горизонтальная станина с поворотным кругом. С обратной стороны круга прикреплён рычаг (маятник), из-за которого и получила своё название. На этом рычаге и крепится распиловочный диск. Заготовки подаются вдоль направляющей планки. Чтобы сделать пропил рычаг с крутящимся диском утапливается в доску.

Комбинированная — всё то же самое. Благодаря шарнирам добавлена возможность поворота рычага относительно горизонтальной плоскости.

С горизонтальным ходом. Напоминает маятниковую, но позволяет пилить более широкие детали за счёт перемещения механизма с вращающимся диском по полозьям вперёд и назад.

Как дополнение ко всем торцовкам прилагается:

• мешок для сбора пыли;
• лазерная подсветка;
• патрубок для подсоединения пылесоса.

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки

, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

READ Как Пользоваться Шуруповертом Makita

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

Электродвигатель для циркулярки 220В 4кВт 3000об.

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Маятниковая циркулярка с электродвигателем

Схема проверки работоспособности циркулярной пилы.

Сделать самодельный циркулярку можно довольно легко, чтобы распиливать бревна и бруски древесины, толщина которых соответствует силе установленного на ней электропривода. Если вы намерены работать с большими и очень толстыми брусками дерева, то тогда вам следует оснастить свою самодельную пилу по-настоящему мощным электрическим двигателем, а также установить на ней вал и ременную передачу. Наилучшим решением в этом случае будет установка специальной маятниковой станины.

При изготовлении маятниковой циркулярки своими руками в качестве материала для рамы следует использовать только очень прочные стальные уголки. Далее на готовой стальной раме нужно будет разместить все механизмы, необходимые для нормальной работы самодельной циркулярной пилы. При помощи такой конструкции вы сможете лично без каких-либо особых усилий устанавливать высоту полета режущего диска, избежав при этом чрезмерных конструкторских сложностей.

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Циркулярка на моторе от стиральной машины

Не промахнешься при аварии

Инструкция по сборке

При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?

Как подключить мотор?

Подключение мотора — главный этап постройки циркулярной пилы.

Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.

Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.

Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.

При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.

Подключение происходит следующим образом:

1. Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
2. При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
3. После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
4. После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
5. Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
6. Другой провод коллектора требуется подсоединить к сети на 220 В.

При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.

Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:

1. Один из проводов катушки соединяем с одним из проводов якоря.
2. Другой подключаем к сети.
3. Второй провод якоря подсоединяем к диммеру.
4. Другой выход диммера подключаем к сети.
5. Пробуем запустить двигатель.

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

1. Вал двигателя.
2. Вал пилы.
3. Ремень привода.
4. Шкиф мотора от стиралки.
5. Шкиф дисковой пилы.

Конструкции самодельных станков

В основе любой циркулярки три главных элемента, два из которых нельзя сделать самому:

• двигатель.
• вал, с фуговальными ножами или простейший, без них.

Третий — станину (стол) несложно изготовить своими силами.

Такую станину можно без проблем сделать своими руками

Также необходимы дополнительные элементы:

• пускатель, выключатель на электродвигатель;
• электрический провод;
• ремень привода;
• шкивы на вал и двигатель.

Основные виды конструкций:

1. Диск посажен непосредственно на двигатель, без ременной или редукторной передачи.
2. Диск посажен на вал с ременной передачей.
3. Вал простейший, только для диска.
4. Вал с фуговальными ножами.

Первый вариант самый простой, но с большим недостатком. Высота двигателя «съедает» большую часть рабочего диаметра диска. Если двигатель диаметром, например,200 мм, то диск диаметром 200 мм будет выступать над ним всего на 100 мм. Ещё часть этого расстояния уменьшается за счет креплений двигателя, коробки подключения, толщины рабочего стола.

В итоге реально работать будет только крайняя часть диаметра диска, где наибольший «рычаг» сопротивления вращению двигателя. Даже с большим диском глубина пиления остается небольшой, так как диск выступает мало.

Если установить двигатель с диском сбоку стола, с возвышением двигателя относительно стола, будет ограничена ширина распила. Широкая заготовка будет упираться в корпус двигателя. Удлинять вал электродвигателя насадками нельзя, так как диск должен располагаться как можно ближе к подшипнику. В другом случае возможна децентрация вала, биения и виляние диска.

Второй вариант, простейший вал, также неизбежно «съедает» рабочую высоту диска, но намного меньше. Только на высоту каретки подшипника от центра вала. Поэтому при выборе готового вала высота каретки имеет значение. Для мощных валов это 80-120 мм (40-60 мм от центра вала). Для тонких валов с небольшими подшипниками 60-80 мм (30-40 мм).

Вариант с валом и ремнем позволяет подбирать число оборотов пильного диска за счет размеров шкивов на двигателе и валу. Также ремень может работать как механическая защита двигателя. Если он не перетянут, при застревании диска в заготовке ремень буксует по шкивам, двигатель при этом не клинит.

Возможен и простейший вариант, без регулировочной платформы. В этом случае глубину строгания выставляют положением ножей в самом вале. Вариант подходит для грубой обработки. Например, на фуговальных ножах с глубиной строгания 3-5 мм можно отстрогать одну поверхность слеги. Затем, имея одну ровную плоскость для движения по столу, обрезать заготовку с остальных сторон пильным диском.

На какие характеристики нужно обратить внимание: мощность, обороты

Основная характеристика электродвигателя — это мощность. Для циркулярных пил подбираются следующие мощностные диапазоны:

• до 800 Вт — пилы с малой мощностью для распила небольших деревянных заготовок;
• от 800 Вт до 1200 Вт— пилы с двигателями в таком мощностном диапазоне монтируются в небольших столярных и мебельных цехах с поточным производством;
• свыше 1200 Вт— очень мощные циркулярки, которые обеспечивают бесперебойное производство в условиях больших деревообрабатывающих цехов.

От количества оборотов вала двигателя напрямую зависит скорость вращения пильного диска циркулярки. Как правило, подбираются электродвигатели в диапазоне от 3000 до 6000 об/мин. При этом оптимальным значением считается величина в 5000 об/мин, которая позволяет:

• легко разрезать твердые породы.
• производить более ровную линию реза при использовании дисков разной толщины.
• избегать заклинивания пильного диска в древесине.

Следует отметить, что от скорости вращения зависит и температура рабочей поверхности при длительном контакте с пилой. Чем выше скорость – тем сильнее нагрев.

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

• две металлические пластины;
• деревянный брус;
• шпиндель от велосипеда;
• звездочка;
• цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Читать также: Чудо лобзик выпиливание лобзиком чертежи

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы. Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

Isolux

Isolux – известный интернет магазин, который много лет занимается продажей качественных инструментов. В наличие есть ручные инструменты, долговечные стройматериалы, теплоизоляция, отопление и надежная кровля. Клиент может отфильтровать товар по бренду, цене, мощности, патрону, длине кабеля и типу аккумулятора.

Популярностью среди покупателей пользуются строительные инструменты до 3000 рублей, оборудование марки DWT, Bosch и товары, произведенные в Германии. Каждая позиция в магазине имеет подробное описание с указанием характеристик (вес, страна производства, тип и размер), отзывы покупателей о товаре и достоверные фотографии.

Какой двигатель выбрать, чтобы сделать циркулярку

Каждый хозяин хотел бы в гараже, на даче, в частном доме или при ремонте городской квартиры иметь устройство для работы с пиломатериалами. Но даже ручная дисковая пила стоит от 10 000 рублей. В этой статье речь пойдет о том, как изготавливается циркулярка из двигателя от стиральной машины, отслужившей срок. Такая самодельная электропила, собранная своими руками в домашних условиях, способна распускать доски пятисантиметровой толщины. При этом весит чуть больше 20 килограммов и легко перевозится в багажнике машины.

https://www.youtube.com/watch?v=5sBGdbhsLps

Циркулярная пила всегда пригодится в хозяйстве: на даче или в частном доме. Но не каждому по карману хороший дорогой инструмент, а дешевый аналог быстро выходит из строя. Выход из ситуации – изготовить циркулярную пилу своими руками. Например, можно ее сделать из двигателя от старой стиральной машины-автомат, который и выбросить жалко, и место занимает.

Рабочий мотор от стиральной машины-автомат не должен пылиться в гараже. Даже домашний мастер может найти ему применение. Мы расскажем, как изготовить самодельную циркулярку из двигателя стиральной машины.

Такой инструмент поможет напилить дров, освоить столярные работы

Однако будьте внимательны: неосторожное пользование самодельным станком может привести к неприятным последствиям. Поэтому, прежде чем браться за работу, вы должны быть полностью уверены в своих силах

Для диска размером 350 мм понадобится 1 кВт энергии для запуска. Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки.

В стиральной машине оборотами управляет таходатчик, который контролирует модуль управления. Но к циркулярке невозможно подключить модуль, поэтому установите регулятор напряжения. Используйте схему подключения для правильной установки мотора.

Вы разобрались, какой двигатель нужен и как его подключить. Теперь рассмотрите схему конструкции циркуляционной пилы.

Основная нагрузка будет на подвижных элементах. Это:

• вал пилы и электромотора;
• шкив двигателя и вала пилы;
• ремень привода.

Рассмотрим особенности каждого из них:

1. Ремень привода не обязательно брать из стиральной машины, можно использовать другие ремни. Главное – чтобы у них были зазубрины, как у ремня клиновидного типа.
2. На малом шкиве нужно сделать проточные борозды. За них будет цепляться ремень во время работы, что позволит избежать проскальзывания.
3. На большой шкив приваривается диск большего размера, который не даст ремню соскочить.
4. Для крепления дисковой пилы используют вал, куда она насаживается, а также шайбу и гайку, которыми закрепляется. Рекомендуется подобрать или взять этот комплект с заводской установки, чтобы диск был максимально надежно закреплен.

Создавая конструкцию, нужно учитывать, что рассчитана она на трехсотый диск. Конечно, сделанный своими руками циркулярный станок подходит только для бытового использования. Поэтому старайтесь не перегружать двигатель.

Зачастую такие станки хранятся во дворе, на улице, поэтому защитите электрическую часть от попадания влаги.

Станина изготавливается из металлического листа толщиной 3 мм. Перед тем, как сделать раму, подготовьте металлический уголок на 30 мм.

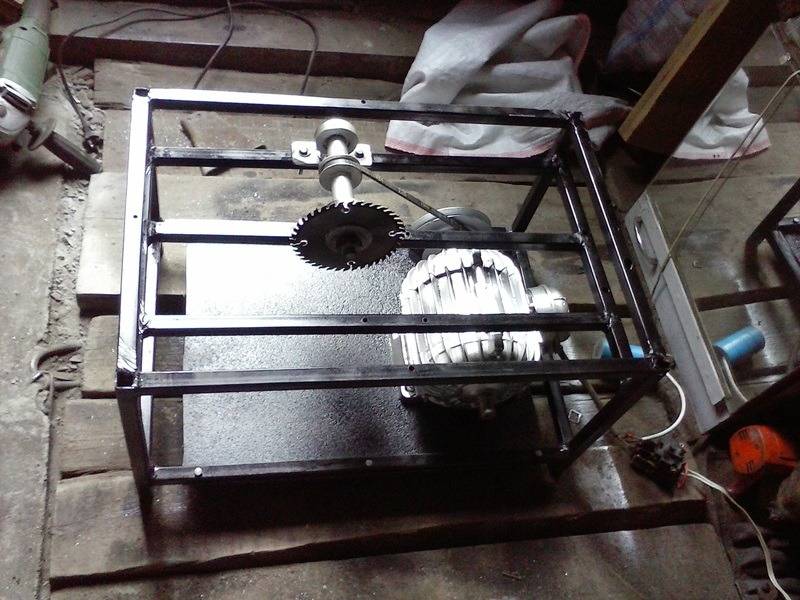

Как показано на фото выше, мастер установил раму в самодельные стойки из труб. Теперь есть возможность регулировать высоту устройства. Однако рекомендуется выполнять цельную раму, сваривая куски уголка между собой. Сильная вибрация со временем расшатывает крепления болтов и прочих элементов.

Предлагаем ознакомиться: Не включается стиральная машина Занусси причины

Учитывайте, что мини-циркуляционная пила отличается по габаритам. Она намного меньше обычной и может поместиться при хранении в кладовке.

Стиральная машина — это полезная вещь в домашнем хозяйстве. Однако со временем устройство выходит из строя. В стиральной машине есть элемент, который не должен просто так валяться в гараже – это мотор. Из него делают отличную циркулярную пилу.

Как сделать привод циркулярного станка

Какой двигатель нужен для него? Это зависит от того, какая стиральная машина-автомат пылится у вас в запасниках. Двигатель лучше взять, конечно, большей мощности.

Хотя для мини-циркулярки, которая собирается аналогично, подойдет и менее сильный. Ее отличие в легком весе и установке механизма не на стационарную основу, а на деревянный ящик. Он служит и станиной, и накопителем стружки.

Подготовка мотора

У коллекторных движков стиралок несколько выводов. Как определить и подключить нужные? Омметром прозваниваем вторую катушку, подбирая с наибольшим сопротивлением.

Другие подсоединения проверяем на выходах коллектора и щетки.

Также находим, замеряем и маркируем провода датчика скорости. Они могут быть расположены внутри корпуса, тогда разберите его.

Первый выход коллектора и один от катушки соединяем. Второй, с оставшимся контактом катушки, подключаем к сети. Делаем испытательный запуск.

Для включения обратного вращения контакты меняют местами.

Регулируем обороты

Чтобы циркулярная пила могла обрабатывать разные по размерам материалы, необходимо приспособление для добавления или снижения числа оборотов.

В аппарате, из которого мы сняли мотор, эту функцию выполняет таходатчик, действующий через электронный модуль. К нашему устройству последний не подойдет.

Самое простое — применить для управления подачей напряжения и, соответственно, скоростью вращения вала диммер или гашетку от ручного электроприбора. Подключение происходит так:

• один вывод катушки законтачивается с выводом якоря;
• второй — на сетевое питание;
• оставшийся выход якоря через диммер так же;
• проверив соединение, испытываем.

Сложнее вариант с использованием таходатчика. Он позволит при работе не терять мощности электропривода. Подсоединять его нужно через микросхему, которая будет выравнивать мощность при увеличении нагрузки на валу. Если невозможно купить готовую, пользуясь схемой платы TDA 1085 и перечнем необходимых деталей, ее по силам собрать самостоятельно.

Модуль движения

Он состоит из:

1. Вала для насадки режущего диска.
2. Вала двигателя.
3. Передающего ремня.
4. Шкива мотора.
5. Шкива пилы.

Для упрощения можно собрать устройство без подшипников.

Через ремень привода, надетого на запрессованный меньший шкив, вал передает вращение на диск пилы. Шкив должен иметь насечки, чтобы поликлинный ремень не скользил по нему.

На краю большего шкива наваривается небольшой выступ, препятствующий соскальзыванию петли привода.

Крепление диска на вале должно быть надежным, иначе он соскочит и нанесет травму.

Отверстия для фиксации двигателя расточите, чтобы регулировать натяжение ремня.

Пусковое приспособление

Для него можно подобрать выключатель бытового электроприбора. Лучше поставить кнопочный от советской стиралки.

Схема его подключения такова:

1. На входе он запитывается на два контакта, а внутри один провод раздваивается.
2. Из трех выходов один будет фазой, второй нолем.
3. Третий, через конденсатор, даст смещенную фазу.

Такое подключение лучше обеспечит запуск. Но после него необходимо разъединить конденсатор.

Станина

Для сварного каркаса подойдет прямоугольный двадцатимиллиметровый профиль.

Внизу располагаются надежно закрепленные привод и модуль движения. Такая конструкция оставляет свободной верхнюю платформу.

По свидетельству умельцев, сделавших такие станки, они затратили на это около полугода. Но вполне удовлетворены оборудованием. Так что дерзайте и вы!

Видео:

Плохо
6

Интересно
15

Супер

Варианты изготовления станка для работы по дереву

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.

Наиболее распространенными вариантами привода являются:

• привод от ручной дисковой пилы;
• станок с мотором от стиральной машинки.

Как сделать стационарный распиловочный станок — пошаговое руководство

При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:

• деревянные бруски;
• лист OSB или фанеры;
• крепежные метизы;
• дрель с набором сверл;
• ручная дисковая пила.

В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:

1. Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
2. По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
3. Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
4. Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
5. В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
6. Короб фиксируется со столом при помощи металлических уголков и шурупов.
7. Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
8. После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.

Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.

Самодельный отрезной станок с приводом от стиральной машинки

Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

Распиловочный станок из дрели в домашних условиях

Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.

Петрович

Выбор пользователей

Магазин строительных инструментов Петрович был основан в 2003 году. Они известны как торговый дом со строительными материалами, сантехникой, спецодеждой, дверьми и электротехническим оборудованием. Стоимость доставки в пределах страны начинается от 150 рублей до пункта выдачи заказов. Компетентная служба поддержки всего поможет с возникшими вопросами.

В Петрович продают строительные инструменты популярных мировых брендов: Bosch, DeWalt, Black & Decker, Hitachi и Karcher. В наличие на полках магазина есть широкий выбор инструментов для начинающих и профессионалов. Дрели, шлифмашины, краскопульты, дисковые пилы и рубанки – низкие цены с возможностью заказать онлайн с доставкой на дом.

Петрович гарантирует качество товара и предоставляет необходимые сертификаты. Если покупка не подошла, можно вернуть товар в интернет магазин в течение 180 дней. С приходом лета становятся актуальными садовые инструменты: газонокосилки, триммеры, бензопилы, сварочное оборудование и генераторы для работ на даче или огороде.

Эргономика

При конструировании дисковой пилы, производители стараются скомпоновать все узлы таким образом, чтобы инструмент был, как можно более удобен в работе. У одних производителей это получается лучше, у других хуже.

Чтобы оценить удобство, достаточно взять в руки несколько разных моделей. Даже при неработающем двигателе сразу будет заметна разница в весе, компоновке по центру тяжести.

Имеет значение все – как удобно в руке лежит ручка, какое у неё покрытие, общий вес инструмента, висит ли пила свободно в горизонтальном положении, или приходится прилагать усилия, чтобы выровнять её в рабочее положение.

Специально для левшей в продаже есть модели, выполненные в зеркальном расположении.

Значение имеет и доступность обзора рисок направления пиления впереди платформы. По ним ориентируются, чтобы сделать ровный пропил по разметке.

Отвод опилок у всех моделей организован через патрубок. При желании на него можно закрепить мешок для сбора опилок или шланг пылесоса, чтобы не засорять рабочее пространство.

Пылесос подключают довольно редко. Но без него у некоторых бюджетных моделей уже во время работы проявляется недостаток – патрубок отвода может постоянно забиваться опилками, особенно при пилении сырой древесины. Чаще это бывает, если патрубок небольшого диаметра и сложной формы.
