Динамометрические отвертки и их назначение

Динамометрическая отвертка Wera

Рассмотрим динамометрическую отвертку wera предназначенную для закручивания винтов и контактов с моментом от 0,3 до 1,2Нм. В основном это небольшие клеммники. Биты в комплекте при покупке не идут. Поэтому либо пользуйтесь теми что у вас уже есть, либо докупайте отдельно.

Имеет быстрозажимной патрон для облегченной фиксации бит. Настройка момента производится в средней части отвертки.

Отжимаете верхний элемент ручки вниз и поворачивая ее вокруг своей оси, выставляете нужный вам момент. Он определяется цифрой, которая должна появиться сразу на границе окончания ручки, напротив треугольной риски.

Окончание момента затяжки характеризуется щелчком. Он свидетельствует, что винт или клемма затянуты с выставленным по шкале моментом и дотягивать его более не нужно.

Для тех у кого рука проскальзывает при затяжке контактов есть отвертки пистолетной формы.Они в основном применяются для моментов от 3,0Нм и выше. Если 2,5Нм простой человек еще способен затянуть не особо упираясь, то для затягивания контактов выше 3,5Нм нужно прикладывать очень большие усилия.

Главный плюс и отличие Wera от большинства других подобных отверток — не нужно в комплекте иметь специальный установочный инструмент для выставления нужного момента усилия. Все это уже реализовано в самой отвертке.

В противном случае точность момента уже не гарантируется.

Цена на динамометрические отвертки Wera начинается от 8000 рублей только за саму ручку. Дорого это или нет? Решайте сами.

Представьте что вы делаете монтаж щитка на заказ. И в процессе подтяжки контактов у вас хрустнул или треснул 3-х фазный дифавтомат стоимостью десять тысяч? Единственный способ доказать заказчику и магазину свою «невиновность» и не попасть на серьезные деньги — это наличие динамометрической отвертки и ее правильное использование.

Ознакомиться с текущими цена и подобрать себе подходящую отвертку можно здесь.

Это интересно: Двухуровневые натяжные потолки в интерьере спальни

Отвертка Wiha

Для автоматических выключателей и более крупного модульного оборудования применяют отвертки размером побольше. Например с моментом от 1 до 5Нм.

В комплекте Wiha для комфортной работы закупается:

• сама динамометрическая отвертка
• элемент держателя биты
• установочный инструмент
• биты

Процесс настройки момента несколько иной, чем у Wera. Настройка происходит изнутри, путем помещения настроечного элемента внутрь динамометрической отвертки. Проворачивая ее по часовой (увеличивая) или против часовой (уменьшая) стрелки, смотрим момент на шкале в середине отвертки.

Вытаскиваем установочный инструмент и ставим внутрь держатель бит. Отвертка готова к применению.

Чтобы затянуть контакты на автомате сначала в обязательном порядке используем простую отвертку, а уже дотягиваем до характерного щелчка динамометрической. Таким образом применять ее нужно практически в самом конце ремонта, когда весь распредшкаф собран, все оборудование установлено и контакты предварительно затянуты простыми отвертками. Только после этого выставляя нужные моменты, проходим заново все клеммы и винты.

Цена набора со всем необходимым для отверток Wiha в интернет магазинах начинается от 14000рублей.

Какой должен быть стержень?

Стержни бывают квадратной, круглой или шестигранной формы. Также они имеют разную длину, но какая бы отвёртка вам не была необходима, твёрдость её стержня согласно ГОСТ должна быть 47-52 HRC. Это показатель твёрдости, при котором сохраняется оптимальная прочность при внутренней вязкости, что предотвращает разрушение стержня при закручивании с большим усилием. Если его прочность менее 47 единиц, то при работе он просто согнётся, а если более 52 единиц, то он может лопнуть. Стержни, как и наконечники, добросовестные производители изготавливают из хромованадиевых сталей. Чтобы предотвратить образование коррозии, стержень покрывают оцинкованным защитным слоем.

Какой наконечник предпочтительнее?

Речь пойдет не о виде наконечника, а о материале его исполнения. Ведь от прочности наконечника зависит функциональность отвёртки. При длительном использовании, особенно при неправильном подборе вида отвёртки в соответствии к шлицу, наконечник быстро стирается, его грани могут крошиться и терять первоначальную форму. Работа таким инструментом приносит неудобство и значительно увеличивает количество времени, необходимое на ремонт или монтаж. Чтобы такого не случалось, многие производители используют для наконечника высокопрочные материалы, например, молибденовые стали или хромованадиевые сплавы. Многие отвёртки имеют магнитный наконечник, способный удержать небольшие детали, что будет очень удобным, при работе с мелкими саморезами.

Назначение иразновидности инструмента

Данный видотвертки используется при сборке или разборке устройств и компонентовнебольшого размера – мелкой домашней техники, разнообразных гаджетов, например,часов или мобильных телефонов, фотоаппаратов и портативных компьютеров,ноутбуков, планшетов, игровых приставок и прочих видов техники.

Как правило, вкаждой мастерской по ремонту подобной техники, обязательно имеется такаяотвертка, а точнее – набор прецизионных отверток. Ведь в том или иномустройстве, может использоваться различный вид и размер насадки – это можетбыть прямой шлиц или крестообразный, прорези в виде звездочек и так далее.Поэтому, для работы с такими деталями, нужны и соответствующие отвертки. Такимобразом, очень удобно иметь под рукой как раз такой набор. Что касается типов иразмеров деталей, то тут существуют варианты следующих типов отверток дляточных работ:

— наконечник спрямым шлицом;

— крестообразный шлиц;

— шлиц в видезвездочки;

— шлиц в видешестигранника;

— специальныешлицы (TriWing и Pozidriv, а также Спаннер и т.д.).

А вот,например, компания Appleпользуется специальными, антивандальными винтами, которые можно открутить лишьспециальной прецизионной отверткой, наконечник которой имеет форму пятиконечнойзвезды, называемой Pentalobe.

Размер шлица

С возможными формами шлицов мы ознакомились, но чтобы отвёртка служила долго и не стиралась, необходимо правильно определить необходимый размер наконечника. Для определения размера шлицов существуют специальные стандарты, в которых каждому из них, присвоены номера. Отвёртки с плоским шлицом имеют ширину от 2 до 18 мм. Крестообразные отвёртки РН и PZ имеют нумерацию от 0 до 4 и различаются в зависимости от диаметра наружной резьбы крепёжного элемента. Например:

• отвёртка №0 рассчитана на диаметр наружной резьбы до 2 мм
•  №1 – от 2.1 до 3 мм
• №2 – от 3.1 до 5 мм
• №3 – от 5.1 до 7 мм
• №4 – более 7.1 мм

В зависимости от номера отвёртки зависит диаметр и длина её стержня:

• Отвёртка №0 имеет диаметр стержня 4 мм при длине менее 80 мм
• №1 – диаметр стержня 5 мм, длина от 80 до 100 мм
•  №2 – диаметр стержня 6 мм, длина от 100 до 120 мм
• №3 – диаметр стержня 8 мм, длина от 120 до 150 мм
•  №4 – диаметр стержня 10 мм, длина от 150 до 200 мм

Виды

На сегодняшний день строительный рынок представлен широким ассортиментом инструментов, в которых предусмотрен механизм измерения усилия затяжки. При этом особым спросом у специалистов пользуется электронная отвертка с динамометром. Она регулируемая, поэтому обеспечивает качественную затяжку крепежных элементов без риска их срыва и повреждения механизма.

Такие отвертки подразделяют на три основных вида:

• торсионные;
• предельные;
• индикаторные.

Торсионные отвертки приводятся в действие при изгибе неподвижной стрелки с рукояткой, на которой размещена специальная шкала. Их диапазон измерения составляет от 0 до 20 кг. м, размер привода 1/2 дюйма. Погрешность таких приспособлений не превышает 20%. Отвертки просты в эксплуатации, поскольку могут работать в двух направлениях. К достоинствам инструмента относят доступную стоимость, к недостаткам – исключение возможности применять в труднодоступных местах и низкая точность в измерении момента. Данные приспособления рекомендуется применять для фиксации креплений, которые не требуют высокой точности.

Отвертки предельного типа характеризуются предварительной регулировкой момента срабатывания. Они комплектуются специальным фиксатором, шкалой и трещоточным механизмом. Таким инструментом можно контролировать усилия затяжки от 0.5 до 150 кг. Устройства выпускаются с различными размерами привода: 1, 3/4, 1/2, 3/8 и 1/4 дюйма. Отвертки функционируют в двух направлениях, их погрешность редко превышает 8%.

Предельными отвертками удается затягивать много болтов за минимальный промежуток времени. Преимуществом инструмента является и то, что с ним можно работать в труднодоступных местах, не осуществляя контроль за показателями стрелок.

Что же касается индикаторного типа, то он отличается тройной функцией. Трещоточный механизм отвечает за блокировку, закручивание и откручивание. Конструкция отвертки обеспечена панелью с кнопкой включения и измерения крутящего момента, светодиодным индикатором, зуммером и кнопкой вызова последних операций из памяти. Кроме этого, многофункциональный дисплей позволяет выполнять редактирование и установку параметров. Одним нажатием кнопки инструмент возвращается в стандартный режим работы.

Благодаря индикаторным отверткам со встроенным динамометром имеется возможность контроля поведения крепежа. Производители также дополняют конструкцию шкалой, на которой может размещаться одна или две стрелки (установочная и сигнализирующая). Одну из стрелок обычно выставляют при выборе значения момента затяжки, а вторую – для фиксации текущего показателя. Затяжка креплений считается выполненной, когда обе стрелки совмещаются. Данное устройство предназначено для двухсторонней работы, и его используют при затяжке элементов как с левой, так и правой резьбой.

Главным плюсом индикаторных устройств считается то, что их погрешность составляет до 1%. Кроме этого, инструмент легко настраивать под любую единицу измерения: кг/см, кг/м, Нм/см, Нм/м, ft/lb. Отвертки данного вида могут компенсировать температуру и оставлять в памяти данные последних операций. По достижении момента затяжки приспособление издает звуковую и световую индикацию. Недостаток устройства – высокая стоимость.

Чтобы расширить возможности динамометрических отверток, их дополнительно оснащают специальными насадками, которые позволяют осуществлять работу в труднодоступных местах, где головка не может достать крепёж. Чаще всего используются насадки трещоточного, рожкового и накидного вида. Они отличаются между собой площадью посадки и габаритом профиля. Благодаря таким устройствам инструмент с динамометром становится универсальным. Поэтому каждому мастеру рекомендуется иметь в комплектации с отвертками полный набор сменных насадок.

Динамометрическая насадка

Как известно, винты на каждой розетке, автомате, клеммнике, имеют рекомендуемые моменты затяжки, превышать которые запрещено. На корпусах этого оборудования, обычно указывают с каким усилием можно закручивать винтовые контакты под провод.

В то же время и прослабленный контакт, затянутый с меньшим рекомендуемым значением, также опасен развитием пожара.

Именно поэтому и выпускаются специальные динамометрические отвертки.

В отвертке Wiha Speed E эта полезная функция также присутствует. Чтобы ее задействовать, просто устанавливаете между битой и рукояткой адаптер, на требуемый момент затяжки.

При ручной протяжке всех винтов и достижении расчетного усилия адаптера, раздаются щелчки. Это означает, что провод затянут так как нужно.

Ничего не отломится и не заискрится из-за ослабленного контактного пятна в месте подключения кабеля.

Таким элементарным способом, ваша отвертка автоматически превращается в динамометрическую. При этом электропривод также никуда не исчезает. Теперь вам не придется докупать отдельные виды подобных инструментов.

Плюсы и минусы

И динамометрическая, и аккумуляторная разновидность такого электроинструмента имеет идентичные достоинства:

• высочайшее немецкое качество сборки;
• различные виды комплектации;
• удобность и простота эксплуатации;
• безопасное и долговечное использование;
• широкий спектр применения;
• рукоятка прибора прорезиненная, что позволяет удобно держать ее в руке;
• компактный размер и небольшой вес не доставляют неудобств даже при длительной эксплуатации;
• заряд аккумулятора рассчитан на 8 тысяч откручиваний, что в 2 раза больше, чем у конкурентов;
• наличие удобного бокса для хранения и перевозки отвертки, ее зарядного устройства и бит.

Если говорить о недостатках, то в качестве существенного можно выделить лишь один – высокую стоимость. Обычно аккумуляторная или динамометрическая отвертка в несколько раз стоит дороже, чем стандартное устройство этого вида. Но если учитывать, что современные модели продаются со сменными насадками и имеют массу достоинств, то такой недостаток становится вполне оправданным.

Виды отвёрток

Технический прогресс не стоит на месте, и чтобы всячески облегчить работу потребителям, было придумано несколько усовершенствованных и довольно востребованных видов отвёрток.

• Реверсивная отвёртка. Этот вид отвёртки оснащён трещоткой (храповым механизмом), который позволяет передавать крутящий момент от стержня к наконечнику, не перехватывая рукоять. Стержень свободно прокручивается в рукоятке. С помощью специального переключателя, в виде небольшого рычага, можно производить как отвинчивание, так и завинчивание. Среднее положение переключателя блокирует способность стержня прокручиваться, что даёт возможность пользоваться ею, как обычной отвёрткой.
• Отвёртки-вставки (биты). Отвёртки-вставки могут иметь разную длину, форму шлица и его размер, а также быть двусторонними. Они считаются расходным материалом для шуруповёртов или отвёрток-держателей, в которые вставляются. Отвёртка-битодержатель представляет собой рукоять со стержнем, на конце которого находиться специальное отверстие, в которое можно подобрать необходимую отвёртку-вставку. Крепление биты в отверстии происходит с помощью цангового зажима или с помощью пружинного или магнитного держателя. Имея отвёртку-битодержатель и набор необходимых отвёрток-вставок, вы сможете существенно сэкономить, так как вам не придётся покупать множество отвёрток под разные шлицы.
• Отвёртка с гибким валом. Данный вид отвёртки является весьма необычным, так как часть её стержня заменена гибким валом или угловой зубчатой передачей, что позволяет изменять угол наклона стержня и передавать крутящий момент от рукояти к наконечнику практически под любым углом. Это значительно облегчает работу в стесненных условиях или труднодоступных местах.

Комплектация

Отвертка выпускается в трех комплектациях. Все они поставляются в L-боксах.

Первая стартовая комплектация включает в себя:

саму отвертку

2 батарейки

зарядное устройство

комплект из 5-ти изолированных Slim бит

В этих слим битах изолированная часть является естественным продолжением жала и никоим образом не выступает краями наружу.

Благодаря этому, ее можно погружать достаточно глубоко в маленькие, ограниченные по габаритам и диаметру отверстия. Мешать и упираться в стенки ничего не будет.

Вторая сборка включает уже большее число бит. Плюс добавляется один адаптер с установленным крутящим моментом – 2,8Нм.

И третья, самая богатая и дорогая комплектация, содержит 16 бит и целых 5 адаптеров с различными предустановленными моментами.

Нестандартные шлицы

Помимо таких наконечников, некоторые производители выпустили отвёртки, специально предназначенные для работы с особыми резьбовыми крепежами. Таким образом, производители обезопасили себя от несанкционированных действий со стороны обычных пользователей и обеспечили себе гарантийное обслуживание своих изделий. Крепежи с нестандартными шлицами можно встретить в бытовой технике, цифровой технике или двигателях современных автомобилей.

• Квадратная отвёртка. Встречается очень редко, соответственно названию имеет квадратный наконечник и очень узкую область применения. Является разновидностью шестигранной отвёртки НЕХ.
• Отвёртка-трилистник. Нестандартная отвёртка, которая имеет обозначение Tri-Wing. Соединения с таким шлицом практически невозможно разобрать своими силами, что и обеспечивает сохранность авторских прав производителей.
• Крестовая ассиметричная. Очень редкий вид отвёртки, который практически не встречается в быту и применяется, в основном, в аэрокосмической промышленности. Обозначается как Torq. Её основное преимущество в том, что она позволяет выполнить настолько сильный момент затяжки, как ни одна другая отвёртка.
• Отвёртка спаннер. Эта отвёртка имеет шлиц в виде двух штырьков. Применяется такой вид соединений в производстве бытовой техники и лифтовом хозяйстве. Такой необычный вид наконечника позволяет избежать демонтажа корпусов бытовых приборов или лифтовых механизмов недобросовестными пользователями.

Отличие электроотверток

Электроотвертки – лучший выбор для массового сборочного производства. Конструкции могут быть прямыми, в виде пистолета и угловыми. Момент в границах 0,6-6,4 Нм. Скорость вращения от 500 до 2500 за 1 минуту. Приборы отключаются, как только прекращается поступление электроэнергии. Пуск осуществляется нажатием на клавишу или рукоять. В инструмент встроен регулятор момента и циклов затяжки.

Существует инструмент, созданный исключительно для закручивания винтов. Модели прямые с антистатическим механизмом. Момент рассчитан на 0,05-8 Нм. В некоторых приборах присутствует возможность плавной остановки и запоминающий чип.

Модификации рукояток

По форме рукоятки бывают:

Классические.

С рукояткой в форме буквы Т. Крутящий момент увеличивается, и за счет этого возрастает скорость работ. В некоторых моделях существует возможность регулировки длины рычага.

Пистолетного типа (Г-образные). Позволяют проводить работу под определенным углом. Чаще всего в продаже эти ключи встречаются шестигранными наконечниками.

С переломным механизмом. Нажатием кнопки, ручки переводятся в согнутое положение, при котором закручивание/откручивание становится более удобным.

Материал для рукояток бывает разным. В основном это ударопрочные сорта пластика и термопластичная резина. Деревянные ручки сейчас встречаются крайне редко. Попадаются и комбинированные, двухкомпонентные модели. Второй, поверхностный слой, может закрывать всю площадь рукоятки или быть представлен в виде накладок.

Что касается размеров. В большинстве случаев диаметр рукояти зависит от того, для каких деталей предназначена отвертка. Здесь существует прямая связь: чем меньше резьбовое соединение, тем меньше рукоять отвертки; и наоборот, для крупного крепежа нужен инструмент с большой рукояткой.

Некоторые производители добавляют дополнительные “фишки”, делающие использование изделий немного удобнее. Например, отверстие в верхней части рукоятки, чтобы можно было повесить отвертку на гвоздь, или внутренняя полость для хранения запасных бит.

Основное, на что следует ориентироваться при выборе рукояти: она должна удобно лежать в руке, подходить по размеру, не соскальзывать во время работы и быть устойчивой к агрессивной среде.

Лучше всего соответствует ладони человека треугольный профиль рукояти. Ладонь не скользит, как в случае с круглым профилем, и, следовательно, усилие, которое она передает на крепеж, будет максимальным.

Диэлектрические моментные изделия

Работа электрика не только требует точности, но еще и соблюдения техники безопасности

При электромонтаже немаловажно пользоваться отвертками динамометрического типа. Главное отличие таких изделий от обыкновенных моментных приборов – наличие изоляции ножки или стержня. Диэлектрические моментные изделия выпускаются различными производителями, но популярными являются:

Диэлектрические моментные изделия выпускаются различными производителями, но популярными являются:

• Wiha
• Wera
• Weidmuller

В электрике важна не только точность, но еще и безопасность. Помимо диэлектрического основания на ножке и рукоятке, такие изделия имеют антистатические компоненты, отводящие статический заряд.

Модификаций отверток существует очень много и мы не задумываемся о том нераскрытом потенциале, таящимся в этом незатейливом инструменте. Поговорим одинамометрической отвертке Wiha.

Внешний вид динамометрической отвертки Wiha почти, полностью, совпадет с классической моделью. Вы можете наблюдать аналогичные, составные части конструкции, такие как рабочий стержень и рукоятку для хвата рукой. Рабочая часть самого стержня может быть в форме блока, имеющего четыре или шесть граней. Эта конструктивная особенность подразумевает использование инструмента для манипуляций с крепежным материалом, у которого присутствует аналогичный шлиц.

Главной особенностью динамометрической отвертки Wiha необходимо назвать присутствующую возможность производить регулировку усилия рабочего затягивания. Для того, чтобы корректно определять устанавливаемый параметр, на внешней поверхности конструкции динамометрической поверхности Wihaнаходится шкала цифрового типа. Специальный, регуляторный рычажок выставляет требующийся, рабочий параметр. Осуществляется эта манипуляция путем закручивания до момента подачи характерного, звукового сигнала. Произведенный щелчок сигнализирует о том, что необходимый параметр затяжки установлен и инструмент готов к работе.

Незаменима динамометрическая отвертка Wiha на производственном конвейере, или же, при любом сборочном, серийном процессе. Именно этот инструмент способен, в данном случае, обеспечить абсолютно равнозначное усилие производимой затяжки.

Динамометрические отвертки Wiha:

• изготавливаются с использованием только проверенных и качественных материалов, прошедших строгие проверки качества. Потребитель может не беспокоиться о том, что инструмент прослужит ему долгие годы;
• эргономичная форма увеличивающая эффективность при интенсивном, ежедневном использовании инструмента;
• экологическая безопасность материалов инструмента, подтвержденная всеми необходимыми документами;
• невысокая стоимость, позволяющая воспользоваться отличным качеством и надежностью большому кругу мастеров;
• простота в освоении инструмента, позволяющая, даже начинающему мастеру, добиться неплохих, рабочих результатов.

Динамометрические отвертки Wiha имеют:

• возможность автоматического срабатывания;
• оптимизированное равновесие габаритов и размера рабочей ручки с интервалом крутящего момента;
• максимальная точность в соответствии с регламентами установленных эталонов;
• удобная для хвата ручка, выполненная из многокомпонентной пластмассы.

Не упустите момент и купите динамометрические отвертки Wiha по низкой цене в нашем интернет – магазине!

Для чего нужны динамометрические отвертки

Сфера применения динамометрических отверток и ключей:

• Электромонтаж
• Автомобилестроение и автосервис
• Космонавтика и авиация
• Микроэлектроника
• Производство бытовых приборов

Такой вид инструмента применяется там, где важно учитывать силу момента, чтобы не нарушить целостность изделия или резьбового соединения. Силу момента важно контролировать, чтобы обеспечить надежное фиксирование устройства. Это интересно! Альтернативной заменой динамометрической отвертки является шуруповерт или аккумуляторная отвертка

Однако такие инструменты имеют большую разницу силы момента поэтому, чтобы обеспечить надежную фиксацию завинчиваемого элемента, понадобится предварительно определить значение усилия затяжки

Это интересно! Альтернативной заменой динамометрической отвертки является шуруповерт или аккумуляторная отвертка. Однако такие инструменты имеют большую разницу силы момента поэтому, чтобы обеспечить надежную фиксацию завинчиваемого элемента, понадобится предварительно определить значение усилия затяжки.

В домашнем хозяйстве динамометрическая отвертка также незаменимый инструмент, особенно при самостоятельной установке розеток, выключателей и автоматов. С ее помощью невозможно перетянуть крепежный элемент, и нарушить целостность устройства. В основе рассматриваемого прибора лежит встроенный динамометр, который определяет усилие. Как только выставленное значения на приборе будет достигнуто, сработает трещотка, и завинтить крепежный элемент больше установленного момента силы не получится

Перед применением инструмента важно первым делом уточнить силу момента, с которой нужно завинтить крепежный элемент, а после установить это значение на отвертке

Что это такое?

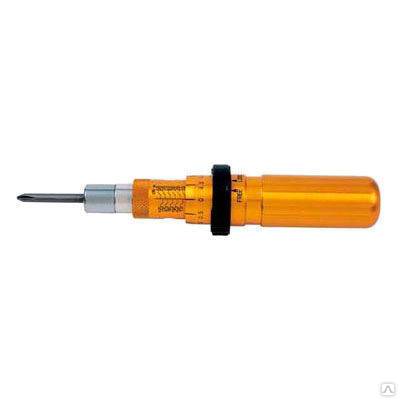

Динамометрическая отвертка представляет собой современный инструмент, который оснащен встроенным динамометром. Подобное приспособление незаменимо при выполнении качественной затяжки резьбовых соединений. Чаще всего устройство используют во время монтажа строительных конструкций, промышленного оборудования и в сфере автосервиса. Главным преимуществом таких отверток считается то, что они полностью исключают поломки и проблемы с эксплуатацией затяжных элементов. На инструменте имеется возможность устанавливать необходимую величину оборотов, защищая оборудование от повреждения при затяжке.

Устройство динамометрической отвертки может быть разным, оно определяется функциональностью и сферой применения инструмента. Стандартно конструкция состоит из прочного корпуса с пружиной, съемной насадки, регулировочной рукоятки и штифта-фиксатора. Помимо этого, инструмент дополняется измерительной шкалой, при помощи которой можно контролировать усилия срабатывания. Такие приспособления компактны и пользуются огромной популярностью как в профессиональных мастерских, так и в быту.

Достоинства

Все отвёртки производства немецкой компании отличаются высочайшим уровнем качества используемых при их производстве материалов, и превосходным качеством сборки. Для всех моделей характерен эргономичный и инновационный дизайн, обеспечивающий удобство и безопасность использования инструмента во всех возможных условиях работы. Отдельно стоит отметить удобство рукоятки инструмента, которая благодаря продуманной форме идеально ложится в руку, а благодаря применению особых материалов никогда не выскальзывает.

Рукоять большинства моделей оснащена шестигранником, позволяющим зажимать отвёртку в рожковом или накидном ключе, чтобы повысить крутящий момент. Все модели могут оснащаться фиксатором винтов. Рабочая часть всех предлагаемых инструментов выполнена из специальных марок нержавеющей стали, сочетающих твёрдость, прочность и устойчивость к воздействию агрессивных сред. На некоторых моделях применена система лазерной гравировки Lasertip, создающая на рабочей поверхности инструмента особый микрорельеф, заметно повышающий сцепление инструмента с винтом. Это позволяет избежать соскальзывания инструмента, а также снижает необходимое для закручивания и откручивания усилие на несколько килограмм-сил.

Устройство и виды динамометрических отверток

Прежде, чем говорить об устройстве отвертки, необходимо сказать о классификации динамометрического инструмента. На сегодняшний день существует три основных класса инструмента:

• Механический;
• Гидравлический;
• С электронной индикацией.

В механическом инструменте измерение и индикация момента силы производится с помощью механических устройств и шкал. В гидравлических (которые сегодня находят ограниченное применение) используется специальный жидкостный динамометр, измеряющий усилие по объему выдавленной жидкости. В электронном инструменте установлен модуль измерения момента силы и цифровой индикатор — это наиболее современный, но одновременно и дорогой инструмент.

Нужно отметить, что механический динамометрический инструмент часто называют предельным или «щелчковым»: такой инструмент позволяет установить предельное значение момента силы, при достижении которого происходит щелчок с одновременным прекращением передачи усилия.

Что касается отверток, то на сегодняшний день наибольшее распространение получили механические динамометрические отвертки — они наиболее просты в устройстве, надежны и обеспечивают достаточную для большинства работ точность установки усилия затяжки (погрешность лежит в пределах ±4–8%, но чаще встречается инструмент с погрешностью ±6%).

Типичная механическая динамометрическая отвертка состоит из нескольких основных частей:

• Динамометр (обычно пружинный — усилие измеряется по степени сжатия пружины, также встречаются рычажные и торсионные динамометры — в первых усилие измеряется по степени отклонения упругого рычага, во вторых — по степени скручивания жесткого стержня);
• Проскальзывающая муфта — узел, прекращающий передачу крутящего момента от отвертки к винту или болту при достижении установленного усилия затяжки;
• Механизм регулировки крутящего момент — обычно совмещен с муфтой, установка максимального крутящего момента производится с помощью кольца или конуса на корпусе отвертки. Часто отвертки оборудованы фиксатором, который предотвращает самопроизвольное изменение момента, обычно для установки силы затяжки фиксатор необходимо освободить, после установки момента — вернуть в исходное положение;
• Узел установки сменных бит — патрон (кулачковый, цанговый) или магнитная головка;
• Корпус — современные отвертки выполнены из ударопрочного пластика, имеющего антискользящее покрытие, также встречаются металлические отвертки.

Механическая динамометрическая отвертка включает в себя большое количество видов инструмента, который отличается по назначению и способу установки максимального момента силы.

По назначению:

• Динамометрические отвертки с установочной шкалой — такой инструмент оборудован шкалой, с помощью которой производится установка предельного усилия затяжки резьбового соединения, однако действующее значение момента силы не измеряется и не отображается;
• Динамометрические отвертки с измерительной шкалой — этот инструмент оборудован динамометром и шкалой (обычно часового типа), которая отображает действующее значение крутящего момента, что позволяет измерять степень затяжки уже закрученных резьбовых соединений (и, конечно же, производить затяжку новых соединений).

По способу установки предельного крутящего момента:

• С заранее установленным моментом силы — такие отвертки используются в производстве, они имеют одно или несколько фиксированных значений момента силы и не требуют настройки перед каждым использованием;
• Без шкалы — отвертки этого типа не оборудованы шкалой, а установка предельного крутящего момента производится с помощью специального механизма — торсиометра;
• С установочной шкалой — наиболее распространенный тип динамометрических отверток, они позволяют устанавливать крутящий момент по имеющейся шкале.

На сегодняшний день наибольшее распространение получили механические динамометрические отвертки с установочной шкалой, они широко используются и в промышленности, и в сфере ремонта автомобилей, и в быту. Такие отвертки чаще всего продаются в наборе с большим количеством сменных бит, адаптеров и других аксессуаров, что делает их по-настоящему универсальным инструментом, который редко остается без дела.

Обзор динамометрических ключей

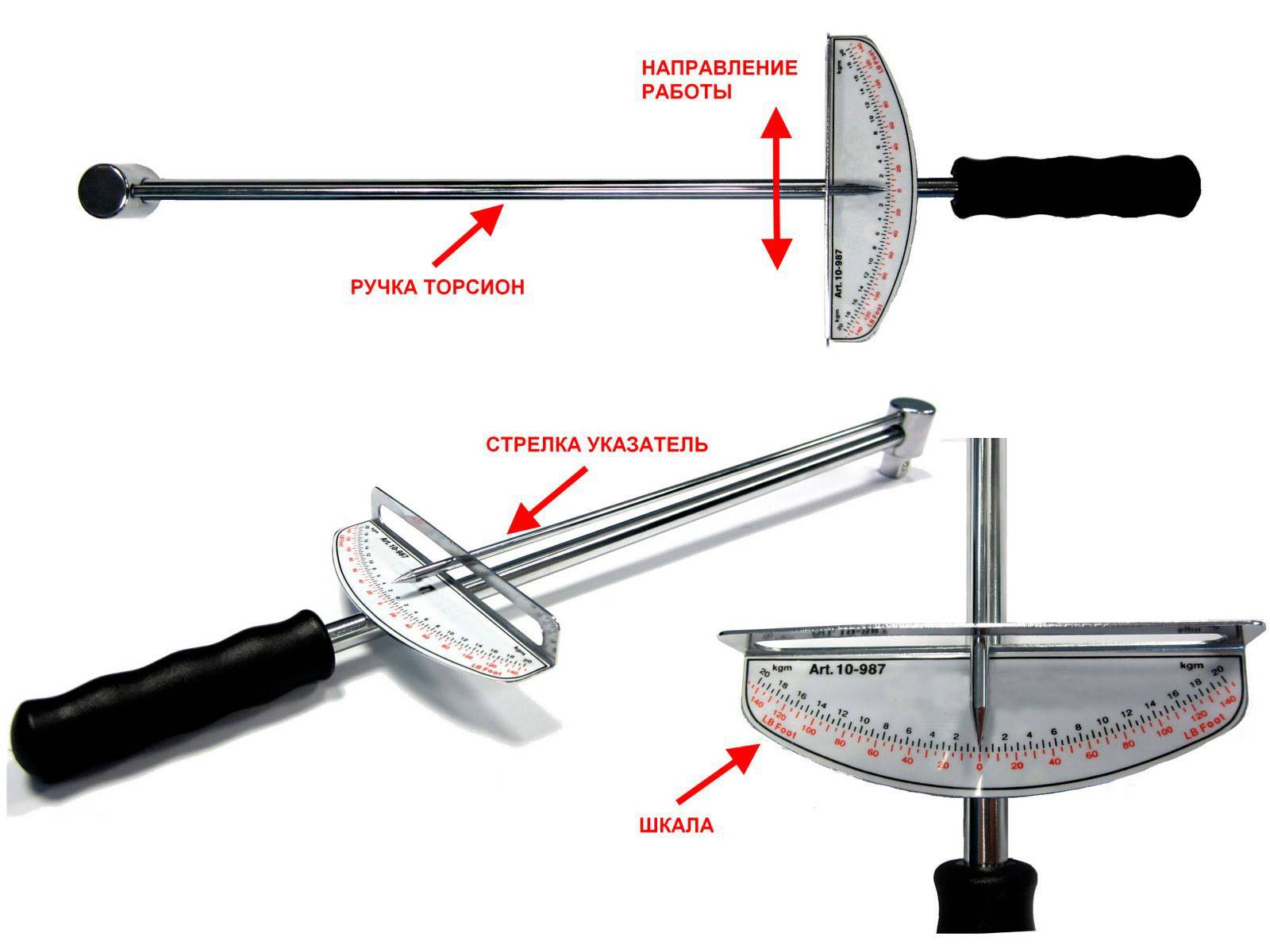

1. Самый простой вариант ключа. Принцип его работы основан на изгибе рычага со и неподвижного указателя. Первый рычаг используется для передачи усилия на крепеж. Второй рычаг с одной стороны прикреплён к головке ключа, а с другой стороны свободен, служа указателем, который показывает значение крутящего момента в конкретный момент времени. На картинке показано устройство динамометрического ключа подобного вида.

Плюсы:

• Низкая стоимость;
• Шкала в обе стороны. Позволяет закручивать крепеж с правой и левой резьбой.

Недостатки:

• Низкая точность;
• Ключи данного вида не подлежат регулировке, поэтому со временем изнашиваются и теряют точность, что делает их использование бесполезным занятием;
• Невозможно работать в труднодоступных местах, так как необходимо всегда следить за затяжкой по ;
• Отсутствует храповый механизм, как у . Ключ необходимо всегда переставлять.

Данный вид ключей не способен обеспечить высокую точность работ, поэтому, чаще всего, используется для непрофессиональных слесарно-монтажных работ и для гаражного ремонта.

2. Как устроен данный динамометрический ключ? Конструкция динамометрического ключа хорошо показана на картинке. В устройство таких ключей входит специальный пружинный механизм, который позволяет установить на инструменте необходимый крутящий момент и передать его на крепеж, не превысив выставленного значения. Еще одним обязательным условием таких ключей является наличие храпового механизма, как у обычной . С помощью шкал, которые расположены на корпусе ключа, необходимый момент затяжки выставляется заранее. Как только установленный момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. удобен в работе, так как необходимо просто закручивать соединение до щелчка.

Ключи имеют большую разновидность диапазонов крутящего момента от 5 до 3000 Нм. Размеры присоединительных приводов от 1/4 дюйма до 1 дюйма.

Плюсы:

• Погрешность не выше 4%;
• Простота работы обеспечивается наличием храпового механизма;
• Крутящий момент устанавливается заранее и его не нужно контролировать. Как только он будет достигнут, ключ издаст характерный щелчок;
• Удобно использовать в труднодоступных местах;
• Некоторые модели могут работать с правой и левой резьбой.

Недостатки:

• Требуют проверки и калибровки;
• Храповый механизм может выйти из строя, но на некоторые модели имеются специальные ремкоплекты.

Для того, чтобы ключ не испытывал максимальные нагрузки и работал долго с минимальной погрешностью, его не нужно использовать в крайних значениях диапазона крутящего момента. Поэтому рекомендуется покупать ключи с перекрытием рабочих значений.

Можно сказать, что такой вид инструмента является самой популярной разновидностью динамометрических ключей, так как они удобны в использовании и имеют невысокую стоимость.

Первые два вида относятся к , которые измеряют крутящий момент за счет специальной конструкции или специального механизма. Обязательно они имеют шкалу для слежения или установки момента силы, поэтому относятся к .

3. На первый взгляд, такой вид ключей выглядит как предыдущий, но он имеет больше возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран . Погрешность ключа минимальна за счет “начинки”. Необходимый момент силы выставляется на дисплее и при достижении установленного значения, ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Плюсы:

• Вывод значений крутящего момента в разных значениях силы;
• Световая и звуковая индикация;
• Высокая точность;
• Возможность замерить крутящий момент у уже закрученного соединения;
• Двухстороннее действие: “по” и “против” часовой
• Не требует регулировки;
• Удобство работы за счет храпового механизма;
• Сохранение значений в память.

Недостатки:

• Высокая стоимость;
• Требует бережного использования;

Подобные ключи имеют большой функционал и высокую точность измерения, но из-за своей цены они используются в тех сферах, где установлены жесткие рамки по точности проводимых работ.
