Что такое кернер, его виды и назначение

Литература[ | ]

• Кернер, инструмент // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
• Керно // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
• ГОСТ 7213-72 «Кернеры. Технические условия»
• Кернер // Товарный словарь / И. А. Пугачёв (главный редактор). — М.: Государственное издательство торговой литературы, 1957. — Т. III. — Стб. 477

Это заготовка статьи об инструменте или приспособлении. Вы можете помочь проекту, дополнив её.

Для улучшения этой статьи желательно: Найти и оформить в виде сносок ссылки на независимые авторитетные источники, подтверждающие написанное. Пожалуйста, после исправления проблемы исключите её из списка параметров. После устранения всех недостатков этот шаблон может быть удалён любым участником.

Что такое кернер, его типы, приемы работы, фото

Если в среде профессионалов кто-либо называл этот инструмент керном, он переставал таковым быть по определению. Керн или керно – это лунка в материале – результат работы кернера и никак иначе.

А еще образец породы грунта, полученный особым способом, но это точно не предмет нашей статьи.

Сейчас же, даже Википедия подает слово «керн», как второе название инструмента — кернера, что в корне неправильно, но оставим это на совести авторов материала.

Кернер — что это такое?

Кернер представляет собой металлический стержень, из инструментальной стали с заостренной ударной частью, заточенной под углом преимущественно 120° и закаленной на длину 20 – 30мм, и бойка – с другой стороны, также термообработанной, но на 10 – 15 мм. Еще ее называют затыльником. Используется в слесарном деле для получения лунок или кернов, необходимых для удобства сверления материала.

Большая часть инструмента остается незакаленной, а значит менее хрупкой, что делается в первую очередь с целью безопасности его использования.

Форма сечения стержня кернера особой роли не играет: он может быть круглым, и тогда не нем часто делается накатка, чтобы было удобнее удерживать его в руке, а может быть и шестигранным.

Кернение, почти во всех случаях, производится для последующего сверления материала, чтобы сверло не скользило по поверхности заготовки на начальном этапе сверления. Но бывают и варианты…

В зависимости от диаметра сверла подбираются и габариты кернера, но это чаще бывает на производстве при массовом кернении, для получения отверстий разных диаметров.

Также и угол заточки кернера может быть другим, ведь для мягких металлов и сверло затачивается под меньшим углом.

Приемы работы кернером

Способов кернения всего два: один – правильный, второй – неправильный.

Для кернения необходимо:

1. Совместить кончик ударной части с пересечением линий разметки;
2. Установить кернер строго перпендикулярно поверхности заготовки;
3. Нанести один уверенный точный удар молотком по бойку, стараясь, чтобы вектор удара совпал с осью кернера.

Это все, невыполнение этих правил приведет к нарушению точности кернения или формы лунки, что может послужить причиной увода сверла.

Если же вы ошиблись при кернении, то сделайте то, чего не посоветуют вам ни в одном учебнике по слесарному делу:

1. Аккуратно легкими ударами молотка осадите края воронки керна до уровня заготовки, если надо, обработайте это место наждачной шкуркой, закрепленной на ровном бруске;
2. Возобновите линии разметки;
3. Возьмите кернер меньшего диаметра с углом заточки около 60° (для таких случаев нужно его держать в домашней мастерской);
4. Выполните процедуру кернения с особой тщательностью, но с меньшей силой удара;
5. Убедившись в точности расположения нового керна, возьмите стандартный кернер и, совместив его острие с новой лункой, одним сильным ударом произведите кернение.

Автоматический кернер своими руками

Желающие получить приспособление для разметок, но при этом сэкономить, или просто любители мастерить могут постараться изготовить стандартный керн. Для этой цели подойдет обычная дизельная форсунка, а именно ее запорная игла, которая обладает высокой твердостью. Ею свободно можно кернить пластмассовые, алюминиевые, медные, латунные, бронзовые и высокоуглеродистые незакаленные инструментальные стали. Тем же, кто хочет работать без использования молотков, лучше сделать керн автоматический из дюралюминиевой трубы. Для работы понадобится:

• Дюралевая труба диаметром 0,12 см. Она станет корпусом будущего изделия.
• Ударно-взводный механизм. Он представляет собой изделие в виде конуса из прочной углеродистой стали, которое под небольшим смещением расположено внутри взводной пружины.
• Обычная пружина. Ее следует расположить между бойком и заглушкой керна.
• Крышка или заглушка. Она выполняет функцию упора для спусковой пружины, которая оказывает воздействие на боек.
• Боек. Его нетрудно выточить самостоятельно, используя точильный станок или болгарку.
• Заточенный конусообразный стержень. Их может быть несколько. В таком случае при необходимости во время работы их можно поочередно снимать и затачивать.

Какое керно выбрать?

Простое керно самое дешёвое, электрическое – значительно дороже. Выбирая для себя инструмент, определитесь, как часто вы собираетесь его использовать. Если только от случая к случаю, то достаточно обычного или недорогого автоматического (чтобы можно было обходиться без молотка). Для профессиональной деятельности покупают качественный механический или электрический.

Самодельный кернер

Слесарный кернер можно легко сделать из дизельной форсунки производства Ногинского завода топливной аппаратуры. По существу – это запорная игла форсунки. Как известно, она обладает не только высокой твердостью, но и достаточной прочностью, а ее поверхность отполирована почти до зеркального блеска.

Такой инструмент применим для работы с самыми разными материалами: с пластмассой, алюминием, медью, латунью, бронзой и другими цветными металлами и сплавами, а также и со сталью, в том числе и с высокоуглеродистой инструментальной, правда, только с незакаленной.

Кернер оставляет на таких материалах четкие и достаточно глубокие следы, даже если молоток не слишком велик, а удары, наносимые им по бойку (цилиндрическому выступу диаметром 2,5 мм), не очень сильны.

Стремление некоторых мастеров с помощью наждака, позволяющего удалить этот цилиндрический выступ, приблизить форму иглы к виду “классического” кернера абсолютно не оправдано.

Опыт показал, что не подвергнутая такой модернизации игла в качестве кернера все-таки удобнее в работе, поскольку ударять по тонкому “бойку” сподручнее.

Возможен и другой вариант изготовления кернера. Многие метчики (прежде всего, так называемые машинные) снабжены острым “носиком”. При отсутствии кернера такой инструмент вполне способен его заменить. Поскольку метчик, как правило, изготовлен из качественной инструментальной стали и хорошо закален, то от недолгой работы в роли кернера он практически не изнашивается и не портится. Следовательно, его потом можно использовать и по прямому назначению.

При занятиях дельтапланерным спортом после неудачных приземлений часто ломаются дюралюминиевые трубы. Во время ремонта иногда приходится новые трубы совмещать со старыми, оставшимися целыми.

Проблема – как в новой трубе просверлить в нужном месте отверстие большого диаметра (от 6 до 20 мм) – привела к возникновению идеи создания кернера со сменными насадками.

1 – крышка; 2 – боек; 3 – резиновая шайба-амортизатор; 4 – пружина; 5 – корпус; 6 – насадка (сменная)

Порядок сборки кернера достаточно прост.

Наденьте на хвостовик бойка 2 шайбу-амортизатор 3 из плотной резины с небольшим расширением.

Подготовленный боек вставьте во внутреннее пространство пружины 4, а затем получившийся комплект поместите в корпус 5. На верхний торец корпуса навинтите крышку 1. Приготовьте несколько навинчиваемых насадок 6 разных размеров. Для работы всегда можно будет подобрать нужную (в зависимости от диаметра просверливаемого отверстия).

Хранятся кернер и насадки в коробке (например, в “доске” для шахмат). В ней удобно размещается несколько секций с вклеенным плотным пенопластом и соответствующими полостями.

После изготовления кернера боек и пружину необходимо закалить, а пружину с торцов желательно подточить на наждаке до плоскости.

В работе с металлом мастеру часто приходится просверливать отверстия. Во время этой процедуры сверло дрели нередко соскальзывает в стороны, создавая тем самым большие неудобства. Предотвратить это можно за счет использования такого приспособления, как автоматический кернер.

Назначение и главные элементы

Первый инструмент, который будет рассмотрен – зубило. В домашнем хозяйстве и некоторых видах производства спросом пользуется слесарная модель. В этом варианте заточка происходит с двух сторон. Чтобы производить удары, сверху имеется плоская поверхность. Также, слесарное зубило продается в двух исполнениях: для проведения ручных работ или для установки в перфоратор.

При производстве зубила в 2021 году применяется ГОСТ 7211-86, при его полном соблюдении получается качественный прибор. Несмотря на сотни моделей, главная форма — прямоугольная с небольшими закругленными гранями. Также на рынке встречаются модели, которые имеют овальные, круглые, а иногда многогранные сечения.

Выбирая изделие важно помнить главные технические характеристики:

• Сфера применения;
• Модель;
• Назначение;
• Габариты главной части;
• Из какого материала изготовлено;
• Конструктивные особенности;
• Диаметр поперечного сечения;
• Масса.

Об основных параметрах будет рассказано далее.

Как правило зубило состоит из 3 частей:

• Лезвия, которое служит основой для рабочей части;
• Средняя часть, по ней передается энергия удара;
• Головка (ударная часть).

Дешевый вариант, стоимость которого составляет до 200 рублей, представляет собой классический инструмент, состоящий полностью из углеродистой стали. Режущая часть заточена с обеих сторон. Применяется практически во всех хозяйственных работах.

Керно. Сверлим там, где надо!

Обычный инструмент керно состоит из одной детали – прочного стального стержня. Это может быть сталь У8, закалённая до 65 HRG и отпущенная. Используется хром-ванадиевый сплав или другие прочные виды. Один конец заточен в виде конуса, второй плоский. Сам стержень бывает семигранный или округлый. Длина кернера колеблется от 10 до 16 см, толщина – 0,8-1,2 см.

Процесс разметки кернов (лунок для установки сверла) происходит так. Держат его левой рукой. Острым концом инструмент устанавливают в месте предполагаемого отверстия.

Не следует путать это слово с понятием в геологии, где оно обозначает породу, добытую при бурении.

Затачивать керно наждаком не имеет смысла, так как его материал не поддаётся такой обработке.

Применение

С помощью керна можно делать наметку на любых поверхностях. Целесообразно использовать его при работе с гладкими материалами. Это кафель, полированные поверхности. Чаще всего его применяют при сверлении металла. Поэтому керно чаще относят к слесарным инструментам.

Активно используют его и каменщики. Для этого созданы специальные кернеры каменщиков. Они мало чем отличаются от слесарных. Часто их окрашивают порошковой краской в яркий цвет, чтобы легче было найти в случае утери.

Применяют керно и для того, чтобы линии обработки стали заметными. Для этого нанесённую разметку проходят частыми кернами, делая её пунктирной.

Какие бывают?

Автоматический кернер даёт возможность:

Автоматическое керно позволяет за минуту сделать до 50 ударов при расстоянии 2 см между лунками.

Вместо острия керно в стержень можно вставлять клеймо и клеймить детали.

Автоматическое (механическое) керно на вид немного похоже на металлическую авторучку. Оно состоит из двух камер, в каждой из которых есть свой боек. Первая сделана в виде срезанного конуса. Там находится ударный боек, который и будет наносить керны на поверхность. За ним расположен подпружинно-ударный боек с направляющим штоком. Его пружина немного смещена вбок.

За ним внутри корпуса расположено сквозное отверстие. Во второй камере подпружиненный мощной пружиной поршенёк со скошенной кромкой.

Когда инструмент устанавливают на поверхности и большим пальцем правой руки нажимают на упорный колпачок, ударный боек упирается в край напружиненного поршенька, приподнимая его. Пружина за ним сжимается и создаёт встречное давление.

В конце процесса сжатия происходит центрирование и выравнивание по направлению к первичной камере. Это приводит к тому, что шток срывается и резко проваливается в отверстие.

Давление пружины через промежуточные элементы передаётся на боёк. Он ударяется о поверхность материала, и на ней остаётся лунка от автоматического кернера.

В некоторых моделях нижний боек можно менять, продлевая, таким образом, время службы инструмента.

Типы кернеров — фото

Кроме ручного варианта этого инструмента существуют и другие его разновидности.

Кернер-циркуль, кроме четкого кернения по окружности от заданного (и накерненного же) центра, позволяет производить кернение на заранее выставленном расстоянии от края заготовки, что удобно, если таких кернов должно быть много. Кроме того ножку можно менять на несложное приспособление-удлинитель и опять-таки откладывать нужное расстояние от кромки, уменьшая количество линий разметки.

Кернер-колокол предназначен в первую очередь для кернения шарообразных поверхностей. Установленный на шар, он безупречно самоустановится на его вершину, поэтому еще его называют центроискателем. Базовой же линией может служить окружность, очерченная по его юбке

Также при помощи центроискателя легко кернить центры торцов цилиндрических фигур, конечно если подходят диаметры.

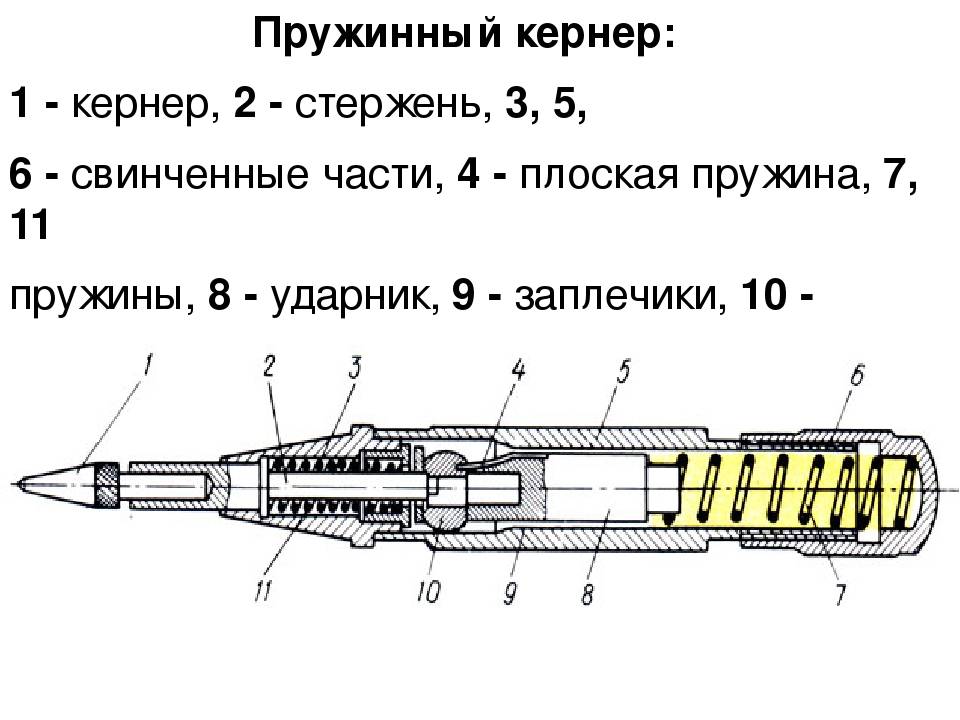

Механический пружинный кернер позволяет производить кернение одной рукой, важно только установить его строго перпендикулярно и не изменить это положение при нажиме. Среди его преимуществ также значится одинаковая глубина полученных кернов. А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить

А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить.

Kerner-5

Kerner-6

Kerner-3

Kerner-4

Немаловажен также фактор явного повышения скорости кернения.

4. В электрическом кернере индукционная катушка втягивает подпружиненный ударник. Все остальное очень похоже на механический вариант инструмента.

Основные виды и их назначение

Классификация всего разнообразия слесарного инструмента основана на разнообразии его применения. Даже если приводить простой список в алфавитном порядке, это займет значительный объем, поэтому все же приведем общепринятую классификацию профессионального инструмента.

Ручной ударный

Это разного рода слесарные молотки и кувалды, в том числе и кузнечные. Применяют их для рубки и гибки металла, пробивания в нем отверстий.

К группе ударных можно отнести кернеры, необходимые для разметки. Рубка металла невозможна без зубила – это тоже ударный слесарный инструмент. Специальное зубило для нанесения углублений в металле – крейцмейсель, по сути, как и обычное, но с узкой режущей поверхностью, которая позволяет пробить канавку или углубление. Применить его без молотка, как и в случае зубила, не получится. Таким образом, молоток – еще один стандартный инструмент в наборе.

Зажимный

Отдельную группу формируют зажимные или шарнирно-губцевые слесарные инструменты: плоскогубцы, пассатижи, щипцы, клещи. Стационарные тиски – тоже зажимной инструмент. Удержать рукой металлическую заготовку при ее обработке бывает невозможно, а иногда и опасно. Именно для такой операции и были придуманы инструменты этой группы.

Для нарезки резьбы

Металлические детали уже несколько столетий сочленяют при помощи резьбовых соединений. Для нарезки резьбы также были разработаны специальные инструменты. Наружная резьба нарезается плашкой, зажатой в плашкодержатель, соединенный с воротком, вращением которого и нарезается резьба.

Метчик для нарезания внутренней резьбы также удерживается специальным приспособлением. И тот и другой инструмент имеют канавки для сбора стружки. Изготавливают их из высококачественной инструментальной стали.

Для механической обработки

Механическую обработку металла осуществляют с помощью напильников, а мелкую доработку или обработку мелких деталей с помощью надфилей. При помощи этих приспособлений можно и пилить металл.

Для резки металла

Для резки металлических деталей применяется ножовка. Этим инструментом можно пилить металлический лист, пруток, трубу, уголок. Лист металла можно разрезать при помощи специальных ножниц, ручных или стационарных, одна из режущих поверхностей которых закрепляется неподвижно. Шабер позволяет снять тонкий слой с поверхности изделий, эта операция необходима для создания качественных соединений металлических деталей.

Для сверления

Отверстия в металле получают путем сверления. Для этого используют:

разного диаметра сверла из легированной стали;

Слесарно-монтажный

Особую группу формируют инструменты необходимые для сборки, так называемые слесарно-сборочные или слесарно-монтажные инструменты. Для резьбовых соединений (болт – гайка) применяют гаечные ключи. Широко распространены рожковые ключи, применяются также накидные, торцовые, разводные (могут регулироваться в зависимости от размера головки болта или гайки), трещоточные и шарнирные.

Разнообразие гаечных ключей предполагает использование их в различных условиях. В некоторых случаях необходимо дозировать усилие при затяжке резьбового соединения, для этого были придуманы динамометрические ключи. Для винтов или шурупов (саморезов) разработаны отвертки с прямым или крестообразным шпицем.

Измерительные инструменты

Обработка металла невозможна без точных измерительных инструментов. Самый простой из них – линейка. Однако ее длина всегда ограничена, а слишком длинной линейкой пользоваться неудобно. Во избежание подобных неудобств, была придумана гибкая линейка – рулетка.

Для точных измерений разработаны штангенциркули, штангенглубиномеры и штангенрейсмасы. Не менее важны разного рода лекала, щупы и поверочные бруски и плиты. Эти инструменты позволяют определять микроскопические величины разного рода зазоров с их последующей регулировкой. Для измерения регулировок применяют также различные уровни и угломеры. В работе с электрооборудованием необходимы индикаторные приборы.

Брак при разметке

Прежде всего, при разметке всплывает брак, допущенный на предыдущих стадиях изготовления. Продукция заготовительных участков или цехов, а также материалы, приобретенные на других предприятиях, обнаруживают:

• нарушение размеров
• искажение формы
• коробление.

Такие отливки или прокат дальнейшим разметочным операциям не подлежат, а возвращаются в подразделение или организацию, допустившую брак, для его исправления.

На этапе собственно разметки брак может быть вызван следующими факторами:

• Неточность чертежа. Слесарь, не задумываясь, отображает неправильные размеры на детали, и в ходе дальнейшей обработки выходит бракованная продукция.
• Неточность или неисправность инструментов. Все разметочные инструменты подлежат обязательной периодической поверке в метрологической службе предприятия или в авторизованном метрологическом центре.
• Неправильное использование инструмента или вспомогательных разметочных принадлежностей. Известны случаи, когда вместо мерных калиброванных подкладок для выставления уровня использовались обычные подкладки. В этом случае также возможна ошибочное нанесение углов и уклонов.
• Неточность установки заготовки на разметочный стол или плазу. Приводят к перекосам при откладывании размеров, нарушению параллельности и соосности.
• Неправильный выбор базовых плоскостей. Возможно также, что часть размеров наносилась от базовых плоскостей, а часть — от черновых поверхностей заготовки.

Брак при разметке

Отдельно в ряду причин брака стоят ошибки разметчика. К ним относится:

• Неправильно прочитанный чертеж. Возможно нанесение радиуса вместо диаметра и наоборот, неточное нанесение центров отверстий относительно центровых рисок и т.п. В случае возникновения затруднений слесарь обязан обратиться за разъяснениями к бригадиру или мастеру.
• Неаккуратность и невнимательность при кернении и нанесении линий.

Халатность может допустить как сам слесарь, так и его руководители, не поверившие вовремя инструмент или выдавшие неподходящие разметочные приспособления.

Обычно разметочные операции поручают наиболее опытным и ответственным работникам, рассчитывая на то, что они не будут механически переносить размеры с чертежа на заготовку, а отнесутся к делу вдумчиво и вовремя заметят и устранят причины возможного брака самостоятельно или обратившись к своим руководителям.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Кернер – это слесарный инструмент, по форме похожий на металлический стержень, одна сторона которого заострена, а другая подготовлена к нанесению по ней ударов молотка.

Этот инструмент также называют керно, его предназначением является создание лунок, позволяющих сделать дальнейшее сверление материала максимально удобным.

Такое углубление предотвращает внезапное соскальзывание сверла, и гарантирует, что отверстие будет создано в нужном месте.

Классификация инструмента

Кернер предназначен для создания небольших конических углублений на поверхности металла с помощью заостренного конца, который в соответствии с ГОСТ должен быть заточен под углом 60÷90º. Принцип работы всех инструментов для кернения одинаков: углубление острия в размечаемый материал происходит при ударе по заднему концу стержня, а прилагаемое при этом усилие зависит от твердости заготовки. Основные различия отдельных видов кернеров — это способы нанесения удара и удержания стержня в заданном положении. В первую очередь различают обычные ручные и автоматические кернеры. Последние в свою очередь делятся на механические устройства с ручным приводом и установки с пневмо- и электроударниками. Кроме устройств для кернения с ручным удержанием стержня в требуемой позиции, выпускается инструмент с автоматической установкой острия в нужное место и под заданным углом. К нему относятся переводные и самоцентрирующиеся кернеры. Кроме того, существует ряд приспособлений для кернения, дополненных специальной оснасткой (лупы, циркули и пр.). В отдельную группу обычно выделяют устройства для ударно-точечной маркировки, которые по своей сути являются автоматическими кернерами специального назначения.

Ручной кернер

В отличие от автоматического разметочного инструмента, представляющего собой сборные изделия, обычный ручной кернер является монолитным металлическим стержнем и состоит из четырех функциональных частей (см. рис. ниже):

1. Ударный конец. В соответствии с ГОСТом он может быть округлым или, как на рисунке, с фаской. Инструмент считается непригодным для использования при появлении на торце ударного конца расклепа.
2. Рукоятка. Длина рукоятки по ГОСТ должна составлять не менее 35 % от общей длины кернера. Для надежного удержания на ее поверхность в обязательном порядке наносится рифление (это относится и к автоматическим устройствам).
3. Коническая часть.
4. Острие. По стандарту острие должно затачиваться под углом 60º. Но для более точной разметки можно использовать угол заточки до 30º, а для разметки центров под сверление — до 75º. Требования к этой части не зависят от вида разметочного инструмента и одинаковы как для обычных ручных кернеров, так и для автоматических.

Автоматический кернер

Среди автоматических кернеров самыми распространенными являются ручные механические, позволяющие наносить разметку одной рукой. В большинстве из них используется механизм Свита (Sweet) с промежуточным толкателем, и только в работающих с большим усилием промышленных моделях применяют другие типы механизмов без толкателей. Корпус типичного автоматического механического кернера состоит из трех частей (см. рис. ниже). Такая конструкция выбрана исключительно для удобства его изготовления, а также сборки и разборки инструмента.

Внутри корпуса автоматического кернера находятся:

• рабочая пружина, которая при распрямлении формирует ударный импульс;
• массивный ударник с выемкой на передней части, чья глубина определяет рабочий ход острия;
• толкатель, служащий для взведения устройства и передачи импульса к стержню;
• заостренный стержень из твердого сплава, острие которого создает керновое углубление.

Рабочий цикл механизма этого автоматического устройства включает в себя три этапа (см. рис. ниже):

1. Острый конец стержня устанавливается по разметке. В это время толкатель благодаря форме передней поверхности своей шляпки находится в слегка перекошенном состоянии и упирается верхним концом в край ударника. При смещении ручным усилием корпуса вниз происходит сжатие рабочей пружины.
2. В верхней точке, когда пружина полностью сжата, толкатель смещается из бокового в осевое положение, занимая место непосредственно напротив выемки в ударнике. Это ключевая особенность данного автоматического механизма, на которую его изобретатель получил патент.
3. Верхняя часть толкателя проходит в выемку в ударнике, пружина получает свободный ход и передает накопленный импульс через ударник и толкатель заостренному стержню. Так как корпус автоматического кернера продолжает удерживаться рукой слесаря, вся кинетическая энергия ударника будет направлена на пробитие кернового углубления.

Кернер своими руками

Изготовить кернер можно и своими руками, но принципиально использование высокопрочной стали. В качестве основы можно использовать ненужный бур для перфоратора, зубило или ножку калапана от автомобильного двигателя. Правда, при больших трудозатратах, самодельные устройства значительно уступают в качестве и эргономике заводским.

Гораздо проще, при отсутствии кернера, заменит его обыкновенным монтажным дюбель-гвоздем. Для их производства используется высокопрочная углеродистая сталь марки ст. 70, а твердость по шкале Роквелла находиться в пределах от 53 до 56 HRC. На основе монтажного дюбеля можно изготовить кернер значительно превосходящий экземпляры из Китая.

Какое керно выбрать?

Простое керно самое дешёвое, электрическое – значительно дороже. Выбирая для себя инструмент, определитесь, как часто вы собираетесь его использовать. Если только от случая к случаю, то достаточно обычного или недорогого автоматического (чтобы можно было обходиться без молотка). Для профессиональной деятельности покупают качественный механический или электрический.

Если у вас дома валяются клапана от автомобиля, не спешите их выбрасывать!

Я хочу рассказать, как своими руками с клапана можно сделать отличный керн, который будет работать не хуже заводского, да и выглядеть будет совсем не плохо.

Использовать нужно только впускной клапан, поскольку он полностью цельный и не имеет внутри полости как у выпускного клапана.

Чем полезны хлебцы Dr Korner

Благодаря натуральному составу хлебцы обладают свойствами:

• регулировать работу ЖКТ;
• препятствовать отложению жировых клеток;
• выводить шлаки и токсины.

Полезное изделие содержит в несколько раз меньше калорий в отличие от такого же по размеру куска булки. При этом голод маленький кружочек утолит в несколько раз быстрее из-за высокого содержания клетчатки.

Еще одно достоинство – насыщенность важными для организма человека элементами. Кальций и фосфор необходимы для поддержания здоровья зубов, костей, ногтей и волос. Железо предотвращает развитие анемии. Магний способствует улучшению работоспособности мышц.

Хлебцы Dr Korner разрешены при грудном вскармливании. Они обладают свойствами укреплять иммунитет кормящей мамы, снижать вес и восполнять потерю важных веществ.

Хлебцы можно употреблять людям, страдающим диабетом. Гликемический индекс хлебцев Dr Korner не достигает 50 единиц. Это означает, что свойства продукта незначительно увеличивают уровень сахара в крови, поэтому его рекомендуют эндокринологи.

Устройство и работа автоматическим кернером

Автоматический кернер: конструкция и виды. Классификация и особенности применения автокернера. Как правильно работать кернером. Критерии выбора и цены. Как сделать кернер своими руками.

Любой слесарной операции предшествует разметка детали линиями и опорными точками, углубленными в поверхность металла. Первые выполняют чертилками, а для нанесения вторых существует специальный разметочный инструмент — кернер. В общем виде он представляет собой небольшой металлический цилиндр с остро заточенным рабочим концом и плоской задней частью. ГОСТовские кернеры изготовлены из пруткового проката легированных и углеродистых инструментальных сталей. В обычных кернерах нанесение разметочной точки (керна) производится ударом молотка, а в механических автоматических кернерах для этих целей используются пружина и боек. Такой инструмент имеет более сложную конструкцию, но обладает высокой точностью и дает возможность работать одной рукой. Кроме пружинных, существуют автоматические электрические и пневматические устройства для кернения. Они стоят намного дороже обычных и механических кернеров, поэтому их применяют в промышленных производствах с большими объемами разметочных работ. Специализированный инструмент для нанесения кернов позволяет проводить автоматическую центровку на однотипных деталях или цилиндрических поверхностях.

Что такое кернер?

Те, кто знаком со слесарным делом, знают, что значит кернер. Это специальный ударно-режущий инструмент для разметки лунок, называемых кернами. Делаются они перед сверлением отверстий и препятствуют соскальзыванию сверла или самореза с намеченной точки на заготовке. Это приспособление может кернить металл, кафель и любую гладкую поверхность. Кернер должен быть очень прочным, поэтому изготавливается это приспособление из твердой инструментальной углеродистой стали.

Устройство керна

Слесарный ручной инструмент, называемый в народе тычка или керно, имеет вид стержня с круглым или шестигранным сечением. Рабочий его конец затачивается на конус, имеющий угол 100-120° и закаляется на длину 20-30 см. Угол заточки является важным показателем: инструмент с остро заточенным краем удобен, если предстоит точная разметка деталей, а кернер с тупым концом будет способствовать более легкому сверлению металла.

Противоположная часть кернера – это так называемый затыльник или боек. На него приходится основной удар во время работы кернера, поэтому он тоже подвергается закалке, но на длину до 15-ти см. Чтобы кернер было удобнее держать в руке, средняя его часть нередко делается со специальной рельефной накаткой (насечкой). Для продления срока эксплуатации в неблагоприятных условиях на разметочное устройство могут наноситься декоративно-защитные покрытия в виде хромирования.

Автоматический кернер своими руками

Автоматические кернеры с механизмом Свита (и им подобные) хороши тем, что ими очень удобно наносить разметку одной рукой. Устроены они не очень сложно, но изготовить такой инструмент сможет только довольно опытный токарь. Однако существуют и более простые механизмы для автоматического кернения, в основу которых тоже положено взаимодействие пружины и ударника. Ниже в видеоролике показан процесс изготовления автоматического кернера с открытым механизмом в домашней мастерской без использования станочного оборудования.

Если же работа одной рукой не является самоцелью, то можно взять за основу довольно несложную конструкцию автоматического кернера, процесс изготовления которого показан ниже в видеоролике.

Автоматический кернер своими руками

Автоматические кернеры с механизмом Свита (и им подобные) хороши тем, что ими очень удобно наносить разметку одной рукой. Устроены они не очень сложно, но изготовить такой инструмент сможет только довольно опытный токарь. Однако существуют и более простые механизмы для автоматического кернения, в основу которых тоже положено взаимодействие пружины и ударника. Ниже в видеоролике показан процесс изготовления автоматического кернера с открытым механизмом в домашней мастерской без использования станочного оборудования.

Если же работа одной рукой не является самоцелью, то можно взять за основу довольно несложную конструкцию автоматического кернера, процесс изготовления которого показан ниже в видеоролике.

Основные правила

Для того чтобы правильно выполнить процедуру работы с любым видом кернера требуется:

1. На материал, на котором требуется сделать лунки, наносится разметка.

2. Ударная часть кернера совмещается с пересечением линии разметки.

3. После этого прибор устанавливается строго перпендикулярно материалу.

4. В зависимости от вида устройства наносится ударное воздействие (молотком, с помощью спускового механизма или другим доступным способом).

При четком соблюдении каждого шага результат кернения будет точным, а лунка – правильной формы, что позволит в дальнейшем просверлить ровное отверстие.
