Что можно сделать из бензопилы штиль

Технические возможности «Дружбы»

Однако новые устройства при определённых поломках дальше просто невозможно использовать. Этого нельзя сказать о старой доброй «Дружбе». Многим известно, что после того, как с ней становится невозможно работать по её основному назначению, эта бензопила получает вторую, не менее яркую жизнь.

Сегодня самоделки из бензопилы «Дружба» чаще всего встречаются в деревнях, где ещё живут настоящие умельцы. И смекалистые люди, имея на руках сей прекрасный продукт отечественной промышленности, смогли изготовить из неё довольно приличные функциональные устройства.

Получается, что, отработав достаточный срок на валке леса, эта бензопила по каким-то причинам не выбрасывается. Всё дело в универсальном приводе, который и позволяет в дальнейшем пользоваться такими пилами в других устройствах. Итак, использовать бензопилу «Дружба» в качестве основы для каких-то других агрегатов стало возможно из-за:

Довольно мощного двигателя;

Способности устройства выдерживать чрезвычайные условия;

Высокой автономности пилы;

Достаточной компактности и небольшому весу.

Рабочие органы бензопилы редко выходят из строя во многом благодаря муфте, исключающей перегрузки. Эта деталь герметична и мало подвержена засорам, вызывающим поломки.

Какие устройства делаются на основе пилы «Дружба»

Если учитывать вышеописанные достоинства бензопилы, то становится понятно, как такой агрегат может в дальнейшем использоваться практически в любой сфере жизнедеятельности человека. По этой причине многим наверняка станет интересно, что можно сделать из бензопилы «Дружба» и как это потом использовать в личном хозяйстве. Вот список довольно простых устройств:

К более сложным устройствам, которые удалось реализовать на базе бензопилы «Дружба», стоит отнести:

Как создать газонокосилку, используя подручные средства

Чтобы быстрее справиться с высокой травой или привести в порядок газон, среди инструментов хозяина обязательно должна присутствовать газонокосилка. Можно приобрести обыкновенный заводской вариант техники, удобный в использовании, но следует учитывать, что цена газонокосилки будет значительной. Выполненная своими руками самоделка из бензопилы «Дружба» обойдется в полтора раза дешевле заводского устройства, а мощности вполне хватит для стандартного бытового применения.

Независимо от выбранного типа конструкции, триммер будет состоять из привода, каркаса, системы управления и ножей. Для удобства работы прибор дополнительно оснащают колесами, ножками, рукоятями и защитным кожухом, в котором собирается скошенная трава. Процесс изготовления газонокосилки начинается с создания каркаса удобного размера, чаще всего сложенного из металлических уголков. Оптимальным считается размер 25×25 см. В целом ход работ по изготовлению техники выглядит так:

1. Используя болты, к готовой раме прикрепляют железные ручки, а на боковых частях монтируют колеса.
2. Предварительно изучив характеристики бензопилы «Урал» или любой другой модели, с прибора снимают ручку и шину.
3. При помощи шпилек с гайками к основе прикрепляется оставшаяся часть техники. Сделать это нужно так, чтобы вал редуктора, развернутого на 90˚, смотрел вниз.
4. На следующем этапе потребуется удлинить газовый трос, а из двух трубок выполнить раздвижной вал, соединенный с редуктором.

Газонокосилка сделанная из бензопилы будет стоить намного дешевле, чем покупная

В качестве колес берут элементы из старых детских колясок или тачки. Если для изготовления использовать несколько труб разного диаметра, получится изготовить прибор с телескопической системой работы, способный изменять длину.

Это особенно важно, если устройством часто пользуются люди разной комплекции. Также создание телескопического вала поможет регулировать высоту травы после прохождения газонокосилки

Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами. Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы.

Модели мотопил для переделки

Выбираем модель для переделывания — Урал, Дружба, Хускварна, Штиль. Можно использовать старый инструмент с изношенным пильным полотном.

Наиболее популярный вариант – пила Дружба, которая отличается простейшим устройством с минимальным количеством узлов и составляющих. Из недостатков можно выделить большой вес агрегата (12 кг.) и низкий уровень безопасности. Кроме того, эта техника маломощная 1 кВт и уже далеко не соответствует требованиям сегодняшнего дня – морально устарела даже для создания снегохода из бензопилы.

Если рассматривать Урал, то это более подходящая модификация, поскольку изначально разрабатывалась как мощная машина для валки леса. Поэтому по техническим параметрам Урал вполне соответствует предполагаемым нагрузкам на аэросани. При почти одинаковом весе с Дружбой, пила Урал гораздо мощнее – 3,7 кВт.

Самодельный снегоход из бензопилы Штиль, Хускварна — очень подходящие варианты, учитывая достаточную мощность 1,5 -3,0 кВт при малом весе 4 кг и современное исполнение инструментов.

Пилорама из бензопилы своими руками: пошаговая инструкция

Конструкция движущейся каретки

Для изготовления потребуются профессиональные инструменты. Крепление компонентов выполняется двумя способами — с помощью сварочного аппарата и болтами. Для формирования монтажных отверстий необходима мощная электродрель. К ней подбираются сверла по металлу. Отрезание заготовок выполняется с помощью болгарки с соответствующим диском.

По предварительно составленной схеме следует сделать заготовки, в нужных местах формируются отверстия. После этого необходимо еще раз проверить их размеры и соответствие геометрии первоначальной. При наличии ржавчины ее следует очистить с помощью специальных средств.

Пошаговая инструкция по изготовлению пилорамы своими руками.

1. Опорная платформа. На одну из рельс приваривают уголки. Затем присоединяется вторая рельса.
2. Движущаяся каретка. Ее габаритные размеры должны соответствовать расстоянию между рельсами. Сначала формируется рамная часть, устанавливаются колеса. Еще раз выполняется проверка размеров и пробный монтаж каретки на платформу.
3. Окончательный этап. Монтируется монтажный узел для бензопилы. Если в качестве режущего инструмента используется электропила — необходимо предусмотреть блок подключение к электросети. Его можно сделать своими руками или приобрести уже готовый и закрепить в нужном месте.
4. Покраска. Для защиты конструкций от преждевременного ржавления ее сначала грунтуют, затем наносят слой краски.

Для предварительных испытаний рекомендуется применять мягкие породы древесины или мини-заготовки. Если срез будет точным и ровным — можно постепенно увеличивать нагрузку. Нужно помнить, пилорама из бензопилы, сделанная своими руками, нуждается в периодической проверке профилактических работах по поддержанию конструкции в рабочем состоянии.

В видеоматериале можно знакомиться с примером работы пилорамы:

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

• рамы;
• двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
• подвески, имеющей амортизатор;
• руля;
• пассажирского сиденья;
• лыж либо гусениц;
• системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Культиватор

Приспособление упрощает обработку огорода, грядок. Если они небольшой площади, у изготовленного культиватора из бензопилы своими руками есть преимущество перед фирменными изделиями — он позволит сэкономить деньги на покупке.

Делать самодельный культиватор из бензопилы начинают с рамы. Изготавливают ее в виде куба, используя уголки 32х32. На поперечные верхние уголки крепят двигатель, который должен обладать мощностью не меньше 4 л. с. Ниже его устанавливают на кронштейнах бак для топлива. Передние вертикальные стойки снабжают опорами для промежуточного вала, которые присоединяют к продольным уголкам.

Такое размещение узлов и элементов позволяет получить центр тяжести мотоблока над опорной поверхностью колеса. При необходимости его корректировки используют металлический груз, который размещают в передней части рамы.

Для ручного управления устанавливают перекладины, применяя трубы диаметром 30 мм. Для колес у мотокультиватора из бензопилы используют обрезиненные катки, а для вращения промежуточного вала — цепную передачу. Для этого на нем и выходном валу двигателя устанавливают звездочки. Их размер подбирают под необходимое передаточное отношение.

Устройство болгарки из бензопилы

В репортажах о работе спасателей все видели, как строительные конструкции разрушенных домов или покореженный автомобиль после аварии разрезают высекающим красивые искры ручным аппаратом.Облегченную версию профессионального устройства может сделать любой домашний мастер. Весом и габаритами оно будет значительно превосходить всем известную электрическую угловую шлифмашину, или болгарку. Однако самоделка независима от электропитания, а мощность двигателя позволяет использовать режущие круги диаметром и в 30 см.Такое мобильное устройство позволит резать и зачищать металлоконструкции перед сваркой или покраской, обрабатывать поверхность дерева и камня, и даже резать бетонные блоки вместе с арматурой.Для устройства потребуется сварить небольшую раму, на которой будут закреплены двигатель и подшипник рабочего вала. Крутящий момент передается на шкив рабочего вала коротким ремнем, а на другом конце вала надо закрепить оправку для точильных кругов или зажимное устройство достаточного диаметра от старой болгарки.

Важно помнить, что при работе с болгаркой-самоделкой необходимо пользоваться средствами индивидуальной защиты: очками или прозрачным щитком, плотной спецодеждой и прочной обувью и защитными перчатками

Мопед с мотором

Все поделки из бензопилы отличаются своей практичностью, ну а куда без нее, если в роли силового агрегата выступает самый настоящий двигатель.

Итак, можно подготовить раму от велосипеда или крепкого самоката. От бензопилы должна быть удалена цепь и пильная шина. Благодаря тому, что корпус двигателя будет сохранен, установить его к мопеду будет не сложно; Центробежную муфту необходимо открутить от коленчатого вала. С помощью велосипедной цепи и звезд будет передаваться мощность от двигателя. Для того, чтобы завести мопед, необходимо приподнять зане колесо. Если получится подобрать цепь, которая пойдет к звездам, находящиеся на фланце муфты, муфту можно сохранить. Если мотор бензопилы двухтактный, помимо бензина нужно будет добавлять масло, а центробежную муфту нужно обязательно оставить. Скатывание с наклонной дороги без муфты, приведет к тому, что мотор сгорит; Крепко закрепите болтами, оставшиеся звезды к оси мопеда, находящейся с задней стороны; оставьте моторчик на платформу и удостоверьтесь в том, что звезды располагаются на одинаковом уровне; Скрепите в просверленных местах мотор с платформой болтами; Туго натяните цепь на звезды. Если велосипедная цепь длиннее, чем нужно, удалите несколько звеньев; Прикрепите ручной акселератор к ручке мопеда и соедините его провод с мотором;

Всем хороших поделок из бензопилы и не скучайте.

Как сделать газонокосилку, используя подручные средства

Чтобы быстрее справиться с высокой травой или привести в порядок газон, среди инструментов хозяина обязательно должна присутствовать газонокосилка. Можно приобрести обыкновенный заводской вариант техники, удобный в использовании, но следует учитывать, что цена газонокосилки будет значительной. Выполненная своими руками самоделка из бензопилы «Дружба» обойдется в полтора раза дешевле заводского устройства, а мощности вполне хватит для стандартного бытового применения.

Независимо от выбранного типа конструкции, триммер будет состоять из привода, каркаса, системы управления и ножей. Для удобства работы прибор дополнительно оснащают колесами, ножками, рукоятями и защитным кожухом, в котором собирается скошенная трава. Процесс изготовления газонокосилки начинается с создания каркаса удобного размера, чаще всего сложенного из металлических уголков. Оптимальным считается размер 25×25 см.

В целом ход работ по изготовлению техники выглядит так:

1. Используя болты, к готовой раме прикрепляют железные ручки, а на боковых частях монтируют колеса.
2. Предварительно изучив характеристики бензопилы «Урал» или любой другой модели, с прибора снимают ручку и шину.
3. При помощи шпилек с гайками к основе прикрепляется оставшаяся часть техники. Сделать это нужно так, чтобы вал редуктора, развернутого на 90˚, смотрел вниз.
4. На следующем этапе потребуется удлинить газовый трос, а из двух трубок выполнить раздвижной вал, соединенный с редуктором.

Газонокосилка сделанная из бензопилы будет стоить намного дешевле, чем покупная.На заметку! Некоторые производят ножи для создания газонокосилки самостоятельно, например, из деталей ручной пилы. Гораздо проще приобрести готовое изделие, которое затем при помощи болтов или сварочного аппарата соединяется с валом.

В качестве колес берут элементы из старых детских колясок или тачки. Если для изготовления использовать несколько труб разного диаметра, получится изготовить прибор с телескопической системой работы, способный изменять длину.

Это особенно важно, если устройством часто пользуются люди разной комплекции. Также создание телескопического вала поможет регулировать высоту травы после прохождения газонокосилки. Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами

Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы

Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами. Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы.

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

1. В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
2. Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

1. Мощный лодочный двигатель;
2. Бензиновую болгарку;
3. Пилораму;
4. Мотокультиватор;
5. Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

1. Мопед, если установить бензопилу на велосипед;

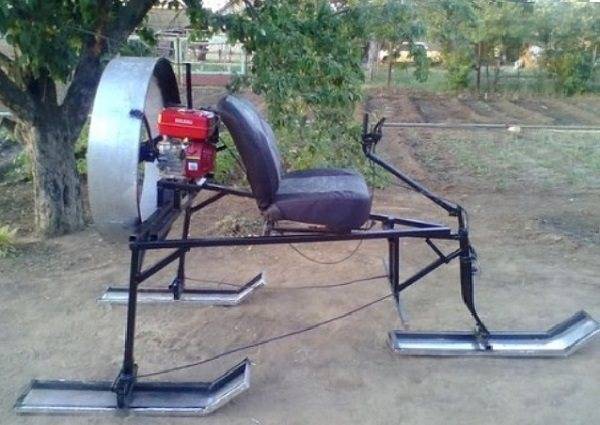

2. Снегоход и аэросани;
3. Снегоуборщик;
4. Квадроцикл;
5. Самокат.

Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.

Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.

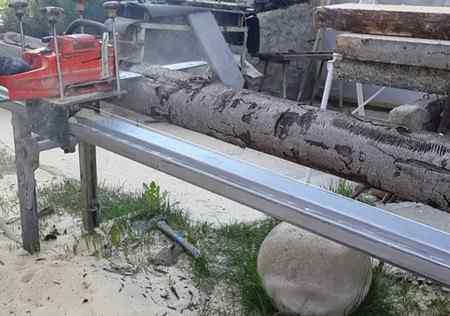

Пилорама из бензопилы

Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.

В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.

Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью

Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей

Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.

Мотоблок из бензопилы

Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.

Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.

Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.

Пилорама

Если предстоит из необрезанной доски изготавливать большое количество ровных длинных брусков, то в этом деле поможет стационарная пилорама. Пилораму можно сделать с перемещаемой пилой или с перемещаемым бревном. В качестве платформы может быть использован ровный стальной лист толщиной не менее 5 мм. В качестве направляющей следует использовать прямой обрезок рельсы или пару ровных уголков. В крайнем случае придётся соорудить жёсткую деревянную столешницу, а на ней расположить направляющие. Для перемещения пилы в столешницу нужно встроить ролики. Их можно сделать из обрезков трубы, желательно покрыть резиной. Любое перемещение выполняется самим оператором.

ФОТО: regionvtormet.ruПилорама с перемещаемым бревном

ФОТО: nzmetallspb.ruВариант пилорамы с неподвижным бревном

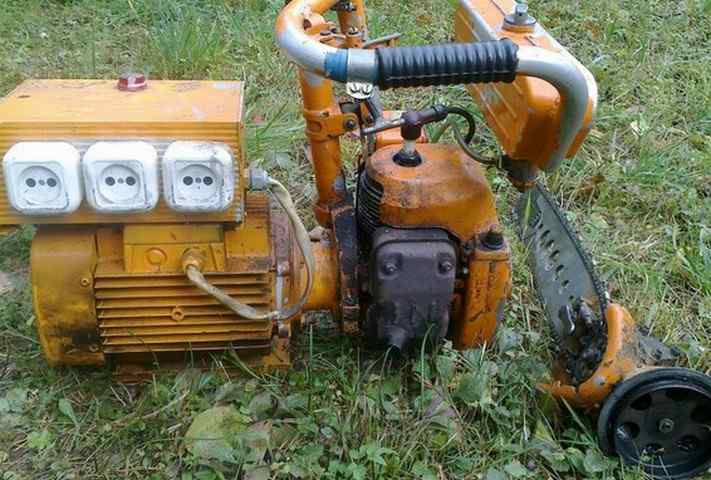

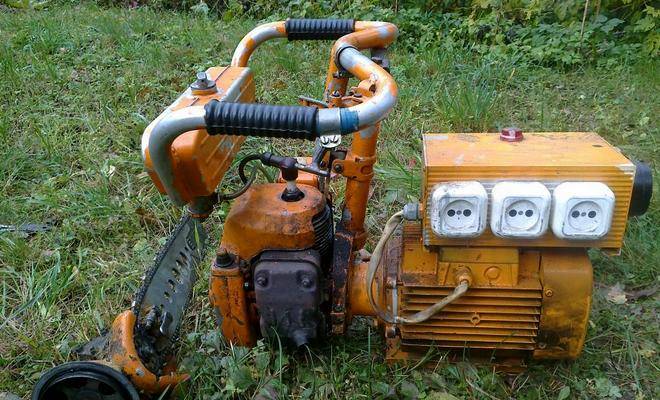

Генератор

Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.

Порядок операций:

1. Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
   • перпендикулярность оси электродвигателя к плоскости шины;
2. расположение шкивов обоих устройств в одной плоскости.
3. Выходные валы двигателей снабжают шкивами подходящего диаметра.
4. Одевают на шкивы ременную передачу.
5. Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
6. Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.

Принцип переделки

Принцип переделки весьма прост и объединяет весь спектр самодельных устройств и агрегатов. Бензопила используется в качестве привода. Уникальные качества мотора бензопилы, способного работать при очень больших углах наклона, разве что не вверх ногами, позволяет использовать этот универсальный привод во многих конструкциях. В случае применения бензопилы в качестве привода ручного мотоинструмента — самоделки сохраняется большинство детали исходной бензопилы, а меняется лишь рабочий орган.

Мотоблок из бензопилы

Если же на основе бензопилы своими руками делают стационарный станок или транспортное средство — переделка становится более глубокой. В конструкцию добавляется редуктор, вариатор или ременная передача, топливный бак заменяют на более емкий для обеспечения продолжительной работы без дозаправки.
