Бур для перфоратора виды и как выбирается насадка по бетону

Таблица

В компактной таблице подведен итог, в чем разница между буром и сверлом. Здесь даны самые общие отличия между этими инструментами.

Бур	Сверло
Что собой представляет	Металлический стержень, имеющий с одной стороны рабочую кромку, с противоположной – хвостовик для крепления в патроне. Спиралевидные желоба по бокам бура предназначены для отвода разрушаемого материала	Металлический стержень, имеющий с одной стороны рабочую кромку, с противоположной – хвостовик для крепления в патроне. Спиралевидные желоба по бокам сверла предназначены для отвода разрушаемого материала
Принцип обработки материала	Вращение вокруг своей оси, совмещенное с поступательным движением (удар с поворотом)	Вращение вокруг своей оси
Конструкция хвостовика	Имеет особую конструкцию (SDS+ и SDS-max), позволяющую буру совершать поступательные движения	Обычно простая цилиндрическая поверхность, благодаря которой сверло прочно крепится в патроне с помощью трех кулачков
Обрабатываемые материалы	Как правило, это твердые материалы: бетон, камень, строительные блоки, кирпич (только не пустотелый) и так далее	Более мягкие и упругие материалы – дерево, пластик. Металл также обрабатывается с помощью сверла, поскольку поступательные движения бура при обработке металла вызывают эффект «отдачи», что затрудняет работу

Что такое бур под патрон перфоратора

Выполняя ремонтные и строительные работы, понадобится присутствие электроинструмента. Раньше для просверливания бетона или дерева применялись ручные дрели и коловороты, но прогресс не стоит на месте. Для облегчения работ по сверлению дерева или металла был разработан электрический инструмент под названием дрель. Бетон, кирпич и разные виды искусственного камня просверлить дрелью без ударной опции невозможно, именно поэтому появились перфораторы.

Чтобы просверлить в бетоне отверстие, в патрон прибора надо установить соответствующую насадку. Конструктивно эта насадка имеет вид, как сверло для дрели, но отличия все-таки имеются. Устройство бура для перфоратора по бетону состоит из таких частей:

Хвостовик — часть, размещаемая в патроне основного инструмента
Спираль — рабочая часть, ее основное назначение — удаление остатков высверливаемого бетона и пыли из отверстия
Режущая часть — основа, изготавливаемая из специальных твердосплавных материалов — победита или напыления из алмаза

По устройству бур напоминает сверло, только для перфоратора надо устанавливать соответствующие насадки со специальной формой хвостовой части. Служит бур для перфоратора в качестве расходного материала, и используется для получения отверстий в бетонных, железобетонных и других подобных материалах. Сверлить металл или дерево такой насадкой нельзя, так как она не сможет справиться с такими задачами, что обусловлено специфичной конструкцией режущей части. Эффективность проведения сверлильных работ зависит не только от типа применяемого инструмента, но еще и от конструкции самой насадки.

Это интересно! Для перфораторов выпускают не только насадки для работы по бетону, но еще и сверла для сверления деревообрабатывающих материалов.

Как правильно выбрать бур на перфоратор

Правильно подобранное сверло не только облегчит вашу работу, но и продлит срок службы перфоратора. Ведь чем быстрее и качественнее бур будет сверлить отверстия, тем меньше нагрузок будет испытывать ударная техника.

Первое, на что нужно обратить внимание при покупке перфораторных элементов, – для какого материала предназначаются сверла. Нельзя сверлить бетон элементом для деревянных поверхностей, как и не рекомендуется использовать сверло по бетону для мягких и податливых стен

Вы можете выбрать сверла для перфоратора по металлу, бетону, камню, дереву, гипсокартону, керамике.

Как правильно выбрать бур по керамике

В зависимости от глубины отверстий, буры делятся на:

шнековые;
спиральные;
пологие.

Шнековый бур для перфоратора способен создавать глубокие отверстия. Он имеет самозатачивающийся наконечник с победитовой напайкой. Такие буры предназначены для работы с тяжелыми и очень плотными поверхностями.

Спиральные буры тоже могут создавать глубокие отверстия, но небольшого диаметра. Они незаменимы для крепежных и монтажных/демонтажных работ (например, с их помощью устанавливают кондиционеры и радиаторы отопления).

Пологие буры довольно выносливы и предназначены для неглубоких отверстий. Они имеют менее закрученную спираль, поэтому шлам отводится медленно. Вы оцените пологие сверла при работе, требующей особых усилий.

Тонкости работы с буром

Будет нелишним еще раз напомнить основные моменты, которые нужно соблюдать при работе с буром:

Буры следует использовать по назначению. Если бур предназначен для перфоратора по металлу, то используем его именно в перфораторе и именно для работы с металлическими поверхностями. Добросовестные производители всегда указывают предназначение на упаковках: для гранита, армированного бетона, кирпича и т. д. Они имеют разные вставки, наконечники и профили. Не пренебрегайте этой информацией.
Не пользуйтесь режущим элементом, если его хвостовик не вашего типа. Вы можете не только вывести из строя технику, но и испортить бур. Не говоря уже о том, что фиксация двух деталей будет ненадежной. Если все-таки есть необходимость работать буром SDS-plus на профессиональном перфораторе, используйте специальный переходник. Но не наоборот: работать бурами SDS-max на бытовых моделях категорически нельзя. У них разные требования по мощности.
Проломный бур Bosch SDS Мax 65х450 мм
Проверяйте исправность патрона ударного оборудования. Если вы заметили люфт или результат механического износа, замените патрон незамедлительно.
Не забывайте о смазке: ее следует наносить на хвостовик бура перед началом работы, чтобы снизить разогрев детали.
Перфоратор работает в условиях повышенной нагрузки, поэтому делайте регулярные перерывы. Каждые 10 секунд бур лучше извлекать из отверстия. Он будет не так сильно разогреваться и прослужит дольше.
Следите за прямолинейностью работы. Если вы устали, не работайте на износ. Дайте себе отдохнуть и отвлечься. Ведь при смещении перфоратора даже немного в сторону от рабочего отверстия бур может моментально сломаться.
Старайтесь не допускать контакта бура с арматурой или металлической сеткой. Это может создать на сверле стесы и задиры, которые выведут из строя режущий инструмент в самый неподходящий момент.

Соблюдая эти рекомендации по эксплуатации перфораторных буров, вы продлите работоспособный цикл техники и создадите максимально безопасные условия для ремонтных работ.

Рабочая часть бура

Непосредственно выполняющая процесс сверления рабочая часть бура изготавливается из сплава металлов, и от ее состояния зависит производительность труда и безопасность использования перфоратора человеком. Рабочая часть может иметь различную форму и классифицируется по назначению следующим образом:

шнековый бур – отличный вариант для выполнения глубоких отверстий различного диаметра. Его спиральная конструкция и высокий крутящий момент позволяет при работе эффективно отводить пыль и шлам, тем самым уменьшая нагрузку на инструмент и сокращая время выполнения одного отверстия.
бур с небольшим углом наклона рабочих канавок – для работы с применением крайне незначительных усилий (например, в перфораторах Makita). Его назначение – процесс бурения значительного количества отверстий малой глубины.
бур с большим углом наклона рабочих канавок, обеспечивающий высокую скорость бурения и производительность самого процесса. Создаваемая нагрузка на перфоратор выше, чем при использовании шнековых буров. Оптимален для бурения единичных отверстий большой глубины.

Буры с одной или несколькими спиральными канавками, а так же канавками специально разработанных форм обеспечивают устойчивость бура, его сбалансированное центральное размещение при бурении, уменьшении вибрации, а, следовательно, и нагрузки на перфоратор и производительность выполняемых работ.

Угловая насадка на перфоратор

Если инструмент необходимо применить для того, чтобы пробурить отверстие в труднодоступном месте, тогда для таких целей применяется специальная угловая насадка. Эта приспособа крепится к патрону, и представляет собой продолжение исполнительного органа

Причем немаловажно отметить, что крепится насадка к наружной части патрона за счет специального фиксатора в виде пластикового хомута

Аналогичное приспособление выпускается для дрелей. Главное его назначение в том, чтобы иметь возможность произвести работы перфоратором в местах, к которым затруднен или ограничен доступ.

Как вытащить сломанный бур

Иногда бур в патроне перфоратора может сломаться, приходится вынимать только его обломок. Извлечь хвостик обычными плоскогубцами не получится, их невозможно раздвинуть внутри патрона. Понадобятся тонкогубцы. Их вставляют в перфоратор, слегка приоткрывают, захватывают часть обломанного бура и тянут наружу. Процесс пойдет легче, если с инструмента заранее снять резинку.

Если не произошло заклинивание хвостовика, патрон оттягивают на себя, включают режим дробления. Перфоратор ставят головкой вниз. Благодаря вибрациям обломок должен вылететь сам. Если ни одним способом извлечь кусок бура не удалось, инструмент разбирают.

Основные причины застревания бура

Застревать бур может, если перфоратор работает без смазки. К проблеме приводит и засор. Если под фиксационный шарик попала окалина, она препятствует свободному выходу оснастки, поэтому нужно обязательно смазывать хвостовик насадки.

Еще одна причина застревания – излишнее надавливание на перфоратор. Из-за этого работа не будет выполнена быстрее, потому как сокращается амплитуда удара. Если бур попадет в камень или гальку, он заклинит. Насадка обломится при попадании в арматуру, поэтому сильно давить на инструмент не надо. Почему и рекомендуют держать его прямо, работать мягко и аккуратно.

Часто встречающаяся причина – расплющивание или искривление хвостовой части. Это случается при использовании низкокачественных насадок, не способных выдерживать высокие нагрузки.

Буры и сверла: в чем их отличие

Бур и сверло – это режущие инструменты. Они помогают проделывать углубления или сквозные отверстия цилиндрической формы. Разнятся они только поверхностью, с которой работают. Если мы говорим о плотных не амортизирующих поверхностях типа камня, бетона или кирпича – то, как правило, это бур. Для дерева, пластика, металла выпускаются сверла. Металл хоть и довольно плотный и прочный материал, но пружинистый. Поэтому с ним работают сверлами по металлу.

Коронки, сверла и буры по бетону

Нельзя сказать, что буры – это не сверла. Буры намного прочнее сверл, и их применяют в ударных или безударных перфораторах. Сверла используют в дрелях. Буры могут иметь головку с разными кромками и несколькими режущими пластинами. Некоторые буры имеют специальную геометрию, которая помогает удерживать элемент в центре углубления.

Сверла и буры, представленные сегодня на рынке, можно классифицировать следующим образом:

сверло по металлу (производят из специального сплава, обладающего высокими показателями прочности и способного быстро разрезать металлическое поверхности);
сверло по дереву (отличается наличием самоцентрирующейся головки, для широких отверстий сверла имеют перьевую форму);
сверло для кирпича и бетона (элементы имеют усиленную вставку, предназначены для ударных режимов);
земляной бур для перфоратора (элемент для сверления лунок и ям в земле).

Бур и сверло: в чем разница

Бур отличается от сверла тем, что сверлит отверстия за счет ударно-вращательных движений. Благодаря этому удается делать глубокие отверстия (до 1000 мм) в высокопрочных конструкциях, высверлить которые обычными сверлами крайне проблематично и часто невозможно.

Правда в процессе такого бурения часто приходится делать возвратно-поступательные движения для извлечения пыли из проделываемого отверстия. Наконечник шпура в основном оснащается коронкой (чаще всего состоит из нескольких режущих сегментов), что существенно повышает его эксплуатационный ресурс.

Бур отличается от сверла и хвостовиком (фиксируемой в патроне частью). Сверло в основном фиксируется подвижными кулачками. Для шпуров предусмотрен специальный патрон с фиксирующими шариками. Сегодня на рынке продают дрели с функцией долбления, но они неэффективны в работе с твердыми материалами.

Таблица размеров SDS Плюс

Сверло для перфоратора по бетону: виды, лучшие марки

При строительстве и даже небольшом ремонте дома или квартиры часто возникает необходимость в проделывании отверстий в бетонных стенах или перекрытиях. Для этого незаменимо сверло для перфоратора по бетону.

Как можно сверлить бетон

Бетонные стены и перекрытия можно сверлить с помощью трех видов инструментов:

Дрелью
Ударной дрелью
Перфоратором

Два первых инструмента часто могут выполняться в одном корпусе. Это более экономичный вариант, но требует внимания при подборе сверл — для каждого режима (сверление, удар) нужны свои приспособления.

Перфоратор способен не только сверлить, но и совершать мощные удары высокой частоты. Это позволяет ему отчасти заменять отбойный молоток и проделывать особой пикой штробы и большие выемки в бетоне. Им удобно дробить кладку и удалять старую керамическую плитку.

Сверление перфоратором

Используя перфоратор нужно соблюдать правила безопасности и подбирать сверла и буры в соответствии с типом зажима на нем. Он может быть нескольких видов:

SDS — имеет 2 паза и диаметр хвостовика 1 см, рабочая часть от 0.5 см
SDS plus — имеет 4 паза и диаметр хвостовика 1 см, рабочая часть от 0.5 см
SDS top — имеет 4 паза и диаметр хвостовика 1.4 см, рабочая часть от 1.5 см
SDS quick — имеет 4 паза и диаметр хвостовика 1 см, рабочая часть от 0.5 см
SDS max — имеет 5 пазов и диаметр хвостовика 1.5 см, рабочая часть от 2 см

Для перфоратора в ударном режиме нельзя применять сверла с алмазным напылением. Их разрушение неизбежно из-за высокой хрупкости. Перфоратор идеально подходит для масштабных работ и сверления толстых несущих стен и фундаментов.

Сверление дрелью

Используя дрель можно применять как сверла с победитовой рабочей частью, так и с алмазным напылением. Последними на средних оборотах можно идеально просверлить керамическую плитку или каменные покрытия без их раскалывания. Дрель подходит для разнообразных немасштабных работ при ремонте дома или квартиры. Сверление стен возможно только малой и средней толщины.

Как при работе с перфоратором, так и дрелью обязательно использование защитных очков и фильтрующей маски для органов дыхания. В противном случае неизбежны травмы глаз и вдыхание каменной мелкодисперсной пыли.

Типы и параметры сверл — отличительные особенности

В продаже имеется два основных типа сверл для работы с бетоном:

С победитовыми вставками — называются так по имени сплава, отличающегося высокой прочностью и отличными режущими свойствами
С алмазным напылением — более прихотливые в использовании, но совершенно незаменимые при обработке керамической и каменной плитки (при использовании иных сверл неизбежно раскалывание)

Сверла из победита

Сверла с победитовыми вставками отличаются весьма бюджетной стоимостью и отличными характеристиками изделия. Сплав победит используется уже более 90 лет и отлично себя зарекомендовал как при работе с металлом, та и бетоном. По составу он представляет собою смесь вольфрама и кобальта.

Будучи очень прочным победит выдерживает ударные нагрузки и не требует заточки. Хорошо выносит перегрев. Но делать перерывы в работе со сверлами из него все же стоит.

Но рынке есть сверла как отечественного, так и импортного производства. Технологически все они различаются способом напайки победитовых вставок. Она может быть либо прямой, либо W-образной.

Особыми преимуществами по сравнению друг с другом они не отличаются.

Выбор диаметра

Выбирая диаметр сверла нужно учитывать неизбежное биение при работе. Поэтому нужно брать сверла для перфоратора по бетону размером на 2-3 мм меньше нужного. В этом случае отверстие получится нужного размера.

Виды хвостовиков для соответствующих патронов перфораторов

Хвостовая часть насадки играет важную роль, так как именно этой стороной насадка устанавливается в патрон перфоратора. Самый простой способ отличить бур от сверла — это сравнить их хвостовые части. Если сверло имеет цилиндрическую конструкцию, то на бурах хвостовик имеет специальные канавки. Специалисты со стажем без лишних трудностей смогут выявить, подойдет ли насадка под патрон того или иного перфоратора.

Чтобы не возникали трудности при выборе буров для своих перфораторов, нужно разобраться с их разновидностями. По форме хвостовиков их классифицируют на такие виды:

SDS plus — это часто встречаемый тип хвостовиков, диаметр которого составляет 10 мм. Конструкция такого хвостовика представлена в виде цилиндрического основания с пазами. Эти пазы нужны для соединения с патроном инструмента. На насадке присутствует 4 паза, два из которых считаются открытыми или сплошными, а два закрытые. Длина хвостовой части на бурах типа sds plus составляет 40 мм, а диаметр рабочей части составляет от 4 до 26 мм. Обычно такие насадки с хвостовиками применяются для работы бытовыми и полупрофессиональными электроинструментами
SDS max — главная отличительная особенность таких хвостовиков от sds plus заключается в диаметре, который составляет 18 мм. Кроме того, длина части, которая вставляется в патрон инструмента, также намного больше и составляет 90 мм. Конструкция пазов практически почти одинакова с sds plus с незначительным отличием по их размеру, а диаметр рабочих частей составляет от 26 мм. Употребляются насадки с хвостовиками SDS max в приборах профессионального назначения, а также еще в отбойных молотках
SDS top — такой вариант хвостовой части является менее популярным, и встречаются насадки с sds top хвостовиком редко (по конструкции нечто среднее между plus и top). Диаметр цилиндрической части составляет 14 мм, а длина вставляемой области составляет 70 мм. Такие буры выпускаются с диапазонами диаметров рабочей части от 16 до 26 мм
SDS quick — еще менее популярная форма хвостовой части, которая была разработана в 2008 году компанией Bosch. Насадки с этими хвостовиками существенно отличаются от предыдущих, и имеют они больше сходств со сверлами. Шестигранная конструкция хвостовика имеет вместо пазов шпонки или выступы, за счет которых и происходит фиксация насадки в патроне инструмента. Достоинство такой конструкции хвостовой части в том, что они предназначены не только к применению в перфораторах, но еще и в дрелях и шуруповертах. Если брать бур с таким типом хвостовика, то подходит он исключительно для перфораторов фирмы Bosch модели Uneo и Uneo Maxx
SPLINE – новый тип конструкции хвостовиков буров для перфоратора по бетону, который имеет шлицевую конструкцию. Это новый тип хвостовиков под перфораторы китайского производства. Хвостовики сплайн были разработаны китайской компанией по производству перфораторов, что возможно послужило толчком для перехода от привычных sds plus и sds max на новые устройства. Сегодня они не очень популярны, однако это только вопрос времени. Сплайн хвостовики на бурах перфораторов доказали свою надежность и эффективность, поэтому высока вероятность того, что вскоре придется заменить на своих устаревших электроинструментах патроны. Конструкция хвостовика SPLINE показана на фото ниже

Для обычных бытовых и даже полупрофессиональных моделей применяются стандартные буры с хвостовиками SDS plus. Это самые ходовые модели, которые быстро вставляются в патрон, а также оперативно извлекаются из него.

Таблица размеров по ГОСТ

Главные параметры размеров буров – диаметр и общая длина. Первая величина напрямую регламентируется типом хвостовика. Так, SDS-Max не может иметь в сечении больше 80 мм. По стандарту, показатель диаметра – обязательно чётное число.

Некоторые стандартные размеры буров по бетону для перфоратора приведены в виде таблицы. Согласно ГОСТам, есть четкая привязка друг к другу 3 параметров: диаметра просверливаемого отверстия, обшей длины, размера режущей кромки. Все величины приведены в миллиметрах.

Диаметр	Общая длина	Кромка
6	110	45
8
10	160	95
12	260	180
14
16	300	125
18	460	360
20
25
22	600	490

Главные характеристики бура

Визуально бур и сверло схожи, поэтому человек неопытный должен обратить внимание на некоторые отличия

Чем бур отличается от сверла

Бур — это то же сверло, но:

В дрель его не вставишь из-за одной небольшой особенности: хвостовик у него с канавкой. Поэтому даже если и получится как-то зажать бур в патроне дрели, вертикально он не станет.
Бур, по сравнению со сверлом, более жесткий, т.к. имеет двойную спираль и победитовый (ВК8) наконечник. Такой инструмент свободно сверлит железобетон и не гнется.
В работе бур более производителен, т.к. процесс сверления сочетает с ударом.

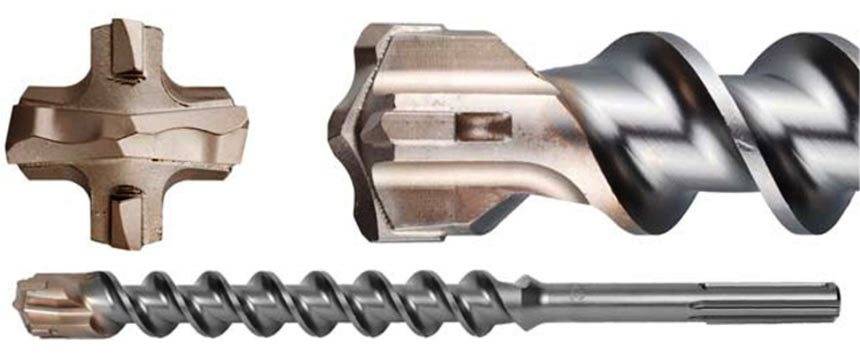

Посмотрите, как выглядит бур для перфоратора, фото ниже:

Типы хвостовиков буров для перфоратора

В перфораторах строительных в основном используются хвостовики со специальной системой крепления, обеспечивающей быструю смену бура — SDS. Эта система крепления является разработкой таких ведущих компаний как Bosh и Hilti. Всего их 5:

SDS — диаметр 10 мм, имеет 2 канавки.
SDS-plus — с 4 пазами, наиболее популярный, диаметр его 10 мм. Бур с таким хвостовиком может иметь диаметр 0,4-2,6 см. Используют для выполнения отверстий в бетонных плитах.
SDS-top — распространен мало, имеет 4 паза, диаметр 1,4 см. Буры с таким хвостовиком имеют диаметры от 1,6 до 2,5 см. Устанавливается в патрон SDS-top на перфораторах среднего веса.
SDS-max — популярный, встречается на бурах от 20 мм и до 80 мм, т.е. востребован для перфораторов с большим весом. Бур с хвостовиком SDS-max любители иногда используют и как земляной бур для перфоратора. При этом, если рабочая часть бура более 40 см, то сначала выполняют направляющие отверстия на глубину приблизительно 15 см. Правда, профессионалы считают, что перфоратор для бурения грунта использовать нельзя.
SDS-quick — на месте пазов размещены выступы. Применяется редко.

Определяющими при выборе бура для тех или иных работ, являются:

диаметр;
длина.

Размеры буров для перфоратора

Диаметры буров для перфоратора выбираются в зависимости от того, какую работу вы собираетесь выполнять:

для домашней работы — 6, 8, 10 мм;
для крепления крупных конструкций — 10, 20 мм. Первый для дюбеля рамного, а второй — для анкерного болта.

При этом с помощью бура 6 мм сверлят отверстия в стене под картины, полки, плинтуса. Работа выполняется в 3 приема:

сверлится отверстие;
вставляется дюбель;
вкручивается отверткой саморез.

Можно еще так:

взять дюбель-гвоздь и поместить его в отверстие;
забить его молотком.

Важно: диаметры дюбеля и отверстия должны совпадать. Что касается такого параметра, как длина бура для перфоратора, то здесь диапазон очень большой — вместе с хвостовиком от 10 до см до 1 м

Как выбрать сверло по бетону для перфоратора или дрели: алмазное, с победитовым наконечником
