Теория и принципы работы топливной системы, конструкция карбюратора
Принцип работы карбюратора
В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.
Рисунок 1. Схема принципа работы карбюратора бензопилы
Схема принципа работы карбюратора бензопилы

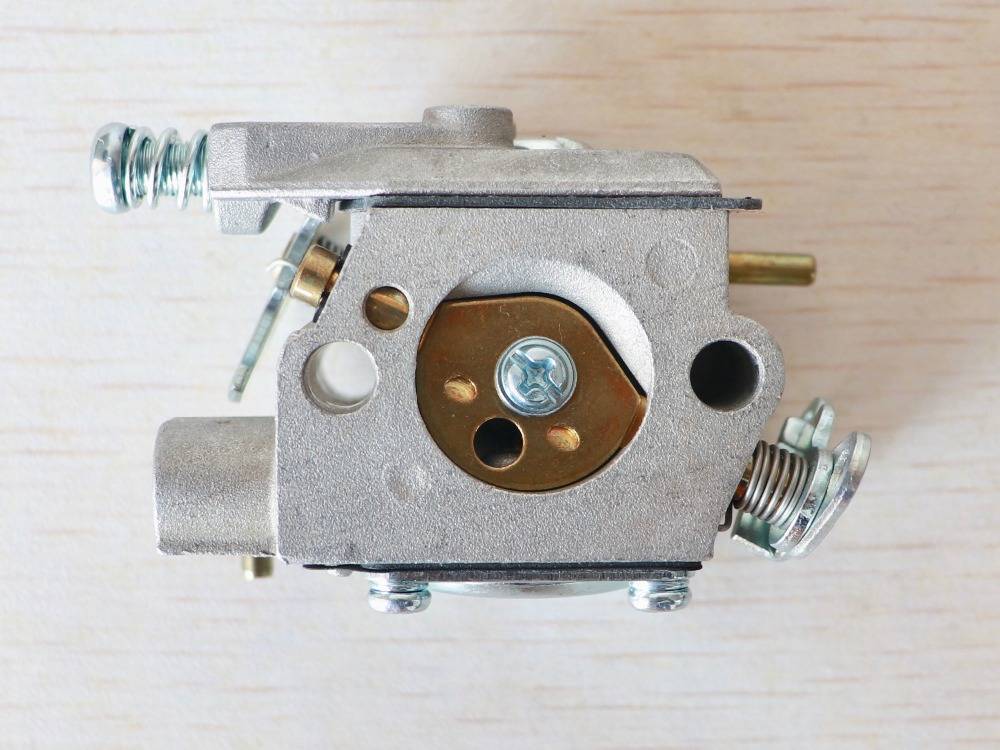

Рисунок 2. Карбюратор бензопилы Хускварна 137
Карбюратор бензопилы Хускварна 137
Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Составляющие части любого карбюратора это:
- алюминиевый корпус (цельный, литой);
- жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
- поплавковая камера;
- диффузор;
- распылитель.
На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:
- когда запускается двигатель, открывается воздушная заслонка;
- из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
- далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
- последний этап — попадание смеси в камеру сгорания двигателя.
Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.
Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:
Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.
Пошаговая последовательность процесса регулировки
Прежде чем приступить к регулировке, запомните:
- регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
- затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
- перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
- для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.
Регулировка карбюратора пошагово:
- винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
- такие же действия проделайте с винтом Н;
- бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
- если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
- ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
- жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
- не отрегулировано зажигание.
Ремонт карбюратора китайской бензопилы
Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.
Но есть поломки, которые можно относительно просто исправить собственными силами:
Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.
Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.
Чистка карбюратора
Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.
При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.
Не нужно доводить состояние фильтров до такого плачевного состояния. Это очень сильно сказывается на производительность и ресурс двигателя бензопилы
Не поступает бензин в карбюратор: что делать
Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:
- Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
- Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
- Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.
Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.
Как обстоят дела с ремкомплектами
Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:
- резино-пластиковые детали (прокладки, диафрагма)
- тоже самое, плюс крестовина с игольчатым клапаном.
Другие запчасти в отдельном виде найти трудно.
Преимущества и недостатки
- Бензопила Тайга 245 отличается от современного бензопильного импорта, неприхотливостью к качеству ГСМ, простым обслуживанием, высоким уровнем ремонтопригодности, минимальными эксплуатационными издержками.
- В качестве моторного и цепного материала могут использоваться зимние и летние машинные масла отечественного ассортимента.
- Минимум пластиковых комплектующих положительно сказывается на механической прочности инструмента, надежности нагруженных узлов и агрегатов.
- Пила Тайга не имеет существенных ограничений по эксплуатационным нагрузкам, поэтому может использоваться для работы с плотной и мерзлой древесиной диаметром 300-350 мм.
Недостатком до настоящего времени считается большой, по отношению к аналогичным моделям других брендов вес. Оставляет желать лучшего ресурс цилиндра и шатунно-поршневой группы.
В изначальном фирменном оснащении эта бензопилы марки Тайга оборудована надежным 2-тактным силовым агрегатом, укомплектованным цельнометаллическим коленвалом, хромированным рабочим цилиндром и поршнем с двумя штатными кольцами. Для снижения колебания работающего мотора под ним расположены 6 резинометаллических пружин.
Технические характеристики бензоинструмента Тайга 3650 включают:
- мощность ДВС – 4,9 л. с.;
- топливный/масляный резервуар – 550/260 мл;
- длина шины/шаг цепи – 45 см/0,325″;
- вес с гарнитурой и заправленными баками – 6,65 кг.
Эта популярная модель предварительно комплектуется фирменной шиной и режущей цепью, смазка которых происходит под контролем масляной помпы. Ее производительность можно отрегулировать в зависимости от конкретных задач. Натяжение цепи выполняется при помощи отдельно установленного бокового винта.
- Все без исключения версии бензопилы Тайга производятся на базе недорогих отечественных деталей и других комплектующих.
- Бензопилы бренда Тайга характеризуются неприхотливостью в обслуживании, не требуют применения дорогостоящих моторных и цепных масел.
- Относительно большой вес инструмента компенсируется стойкостью к механическим внутренним и внешним воздействиям.
- Восстановлению работоспособности неисправного бензопильного оборудования бытового и профессионального класса, способствует высокий уровень ремонтопригодности и большой ассортимент запасных частей.
- Отпускная цена фирменных запасных частей и комплектующих в несколько раз ниже стоимости импортных аналогов.
Как отрегулировать карбюратор своими руками?
После мойки и тщательной очистки карбюратора они собраны и начинают регулироваться. Прежде всего, необходимо понять назначение регулировочных винтов. Это поможет инструкции, но некоторые общие моменты должны быть рассмотрены немедленно. Наиболее распространенное обозначение винта:
- N. Регулирует состояние основной струи, т.Е. Устанавливает максимальную скорость вращения вала двигателя;
- L. Регулирует холостые насадки (отвечает за минимальную скорость вращения вала);
- T. Регулирует работу двигателя на холостом ходу. Также его можно пометить буквами LA или S, на некоторых моделях карбюраторов он полностью отсутствует.
Поворот винтов H и L по часовой стрелке истощает топливно-воздушную смесь и обогащает ее против часовой стрелки (количество бензина увеличивается). Когда винт T вращается, скорость вращения вала изменяется на холостом ходу. По часовой стрелке, она увеличивается и уменьшается в противоположном направлении.
Рисунок 2. Механизмы регулировки карбюратора
Прежде чем предпринимать непосредственные действия, необходимо найти и тщательно изучить информацию о положении регулировочных винтов (значение угла поворота при регулировке). Эта информация доступна в инструкции для бензопилы. Затем нужно подготовить рабочее место. Разложите пилу на плоской горизонтальной плоскости, направив цепь в обратную сторону от вас. Снимите все крышки, удалите пену и воздушный фильтр. На этом подготовительные операции считаются завершенными, можно начинать основную часть работы.
READ Как Правильно Ставить Диск На Циркулярную Пилу
Процедура установки углеводов:
Осторожно затяните винты H и L по часовой стрелке до упора, стараясь не сломать винты. Это приведет к полной потере карбюратора.
Откручиваем оба винта на полтора оборота.
Запустите двигатель на 10 минут и прогрейте его
Это необходимый момент, потому что карбюратор не может быть правильно установлен на холодном двигателе.
Поворачивая винты H и L, попеременно регулируйте вращение вала на максимальной и минимальной скоростях.
Регулируя положение винта T (или он может иметь другое обозначение), скорость холостого хода бензопилы регулируется. Необходимо добиться плавной и стабильной работы двигателя
Важно следить за тем, находится ли цепь в режиме ожидания или нет. Если он движется, слегка поверните винт против часовой стрелки.
Проверьте работу двигателя визуально и на слух. Слишком богатая смесь приводит к образованию густого дыма из выхлопных газов. Когда бедная смесь подается во время работы пилы, слышен свист. Чрезмерная экономия вредна. Если вы установите винт L на «плохое» топливо, возникнут проблемы с запуском двигателя. При установке на бедную смесь винт H заметно потеряет прочность. Вы можете определить правильную настройку по следующим критериям:
- На холостом ходу двигатель не задерживается, а цепь неподвижна;
- Во время работы двигателя нет избыточного дыма из выхлопной трубы;
- Двигатель демонстрирует хороший отклик на газ (он быстро набирает обороты при нажатии на акселератор).
Подробное описание настройки доступно в инструкциях, прилагаемых к инструменту в упаковке. Это должно быть тщательно изучено, так как могут быть некоторые особенности или особые требования, которые установлены производителем и применяются только к данной модели пилы. Если все требования будут выполнены точно, производительность бензопилы будет восстановлена до ее первоначального состояния.
Устройство
Тайга 245 современная бензопила, выполненная в пластиковом корпусе из ударопрочного материала. Не боится падений, ударов средней силы, т.к. основная часть элементов изготовлена из металла. Стоит отметить ее большой вес – 8,95 кг не считая топлива. Аналогичные пилы весят существенно ниже.
Размеры пилы: 900 х 280 х 300. Поставляется в комплекте с пильной гарнитурой на базе 40 сантиметровой шины и цепи с шагом 9,3 мм.
В основе бензопилы Тайга лежит 2-х тактный бензиновый двигатель мощностью 2,6 кВт, которая достигается при вращении коленвала 7000 об/мин. Рабочий объем составляет 75 кубических сантиметров. Цилиндр поршневой группы не закален, это снижает ресурс мотопилы. Данный критерий важен для больших объемов работ, где пила долгое время работает под нагрузкой, практически без остановки. В бытовом применении не критично — закален поршень или нет. Размер поршня составляет 50 мм в диаметре. Производитель рекомендует пользоваться бензопилой не более 40 минут, по истечении данного времени инструмент должен отдохнуть.
Бензопила безопасна для окружающей среды при условии использования с маслами специального назначения.
В Тайге 245 применяется универсальное моторное масло, как для цепи, так и для двигателя. Разбавляется в пропорции 1 к 20. Да, да именно 1/20 – это отличительная особенность пилы Тайга 245. Марка бензина – АИ-92. Как было отмечено выше, для смазки цепи применяется то же масло, что и в двигатель. В летний период масло стоит разводить бензином в пропорции 1/4. По отзывам многих владельцев пилы, для смазки цепи можно использовать отработанное масло (отработку), например из двигателя автомобиля.
Регулировка карбюратора китайской бензопилы своими руками
Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.
Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.
Необходимые инструменты
Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.
Алгоритм регулировки карбюратора
Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.
Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:
- забитый воздушный фильтр,
- забитые нагаром выхлопные окна и глушитель,
- плохое топливо.
Если проблема не в этом, то пробуют регулировать карбюратор.
Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.
- Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
- На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
- Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
- Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
- Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
- Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
- После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
- Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
Регулировка холостого хода
Последовательность регулировки холостого хода:
- Двигатель заводят и прогревают в течении 5-7 мин.
- Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
- Затем винт вкручивают назад на 1/4 оборота.
Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.
Нюансы, которые возникают в процессе
Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.
Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.
Видео регулировки
Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.
Как настроить пилу китайского производства?
Конструкция карбюратора на китайских бензопилах принципиально не отличается. Порядок и принцип корректировки также не отличаются и выполняются в одном порядке. Единственная сложность, которая может возникнуть во время работы. это определение назначения регулировочных винтов. Обычно Т-винт находится вверху, а Н и L. внизу корпуса карбюратора. Может присутствовать один дополнительный винт.
Рисунок три Расположение механизмов регулирования
Обычно их назначения определяется эмпирически, немного изменяя позицию и контролируя результат. После того, как назначение элементов будет четко определено, дальнейшее установка не является сложным и осуществляется обычным образом.
Настройка карбюратора бензопилой. важная и необходимая процедура, которую необходимо периодически выполнять для восстановления нормальной работы инструмента. Этот процесс не создает принципиальных сложностей, но он требует от пользователя быть внимательным, внимательным и соблюдать правила безопасности. Цепь бензопилы обычно не снимают, поскольку вам нужно будет соблюдать ее положения
Поэтому важно постоянно помнить о возможности его запуска и проявлять необходимую осторожность
Регулирования следует проводить плавно, с небольшими изменениями положения винтов, чтобы не вызвать слишком резкие изменения в режиме вращения вала. Результат зависит от заботы и тщательности пользователя, а правильно настроен карбюратор продлит срок эксплуатации инструмента.
Принцип работы карбюратора Carver
После запуска двигателя бензопилы открывается воздушная заслонка, через которую очищенный воздух попадает в диффузор с мелким фильтром. Бензин попадает туда через калиброванные отверстия в струях. Количество воздушно-топливной смеси, попадает в камеру сгорания из карбюратора, регулируется положением дроссельной заслонки, соединенной тягой к ручке дроссельной заслонки.
Игольчатый клапан отключает поток бензина в карбюратор, когда он заполнен. Бензин проходит через фильтр перед входом в форсунки, снижает риск засорения калиброванных отверстий в них.
Видео: Регулировка Карбюратора Бензопилы Тайга 214
Двухтактный двигатель, одноцилиндровый, ручной запуск. Пила работает на смеси бензина и масла в правильной пропорции. Через полчаса инструмент следует отдохнуть, чтобы избежать преждевременного износа. Компоновка пилы эргономична, удобна, вес равномерно сбалансирован, что способствует удобству работы. Производитель также позаботился о безопасности оператора во время работы. бензопила имеет автоматическую систему остановки цепи, которая защищает пользователя от люфта.
Характеристики:
- вместимость. 4,9 л. из.;
- масляный бак. 260 мл;
- длина шины. 45 см;
- вес. 5,8 кг.
Бензопила Тайга 4500
Бензопила Taiga Profi TBL-4500. это более современная и технологичная модификация от производителя. Оснащен системой легкого запуска, системой гашения вибрации. Довольно экологично с низким уровнем шума. Дизайн современный и эргономичный, способствующий комфортной эксплуатации и удобной эксплуатации.
Характеристики:
- вместимость. 5 л. из.;
- объем топливного бака. 550 мл;
- масляный бак. 260 мл;
- длина шины. 45 см;
- вес. 5,5 кг.
Бензопила Тайга Профи ТБП-4000
Еще одна популярная и современная модель марки. Подходит для разных видов работ. Он способен пилить бревна диаметром до 90 см. В стандартную комплектацию входят 2 шины и 2 цепи, что тоже является плюсом.
Характеристики:
- мощность. 4 кВт;
- объем топливного бака. 550 мл;
- масляный бак. 260 мл;
- длина шины. 45 см;
- вес. 7,6 кг.
Бензопила Тайга 3850
Очень удобная и продуманная модель марки. Он имеет небольшие размеры и вес, будучи при этом достаточно производительным и долговечным. Он потребляет мало топлива, соответствует экологическим нормам. Преимуществами также являются система гашения вибрации, более легкий запуск, грунтовка, увеличенный срок службы двигателя и хорошая система охлаждения.
Характеристики:
- вместимость. 5,23 л. из.;
- объем топливного бака. 550 мл;
- масляный бак. 260 мл;
- длина шины. 45 см;
- вес. 6,1 кг.
Регулировка карбюратора Тайга карбюратор
Каждая бензопила может сломаться или сломаться. Если у вас возникли проблемы с запуском, нестабильностью или потерей мощности, поищите карбюратор и бензопилу Тайга. Проверьте и при необходимости замените свечу зажигания. Если проблема сохраняется, отрегулируйте карбюратор.
Настройки карбюратора следует изменять только при изменении условий эксплуатации, при переходе на новый тип топлива или при изменении погодных условий (зима-лето). В противном случае не мешайте настройкам. производитель устанавливает оптимальную настройку инструмента для использования инструмента.
Карбюратор регулируется с помощью соответствующих винтов (L. винт низкой скорости, H. винт скорости, T. регулировка холостого хода).
При необходимости отрегулируйте карбюратор следующим образом:
- Поместите пилу на ровную устойчивую поверхность.
- Запустите пилу и дайте ей нагреться в течение нескольких минут.
- После выключения двигателя начните регулировку.
- Открутите винт холостого хода до максимума, поверните на четверть оборота назад.
- Ослабьте регулировочный винт скорости до максимума и поверните его назад на 1/8 оборота.
- Запустите двигатель и отрегулируйте пилу так, чтобы цепь начинала двигаться с помощью тихоходного винта. Затем поверните винт на 1/4 оборота назад.
Технические характеристики и описание конструкции бензопилы
Двигатель и топливная система
Бензопила Тайга 214 оборудована двухтактным двигателем внутреннего сгорания с объемом 75 см 3 , цилиндр которого расположен перпендикулярно шине бензопилы. Максимальная частота вращения коленчатого вала составляет 7 тыс. об/мин, что является достаточно скромным показателем по сравнению с аналогами импортного производства. Мощность инструмента в режиме максимальных оборотов составляет 2,6 кВт или 3,5 л. с. это позволяет использовать на нем шину с рабочей длиной 38 см.
Для работы Тайга 214 использует смесь бензина с маслом для двухтактных двигателей. Расход топлива 600 г/кВт, ч. Пропорция топливной смеси составляет двадцать частей бензина к одной части масла.
Топливная система состоит из карбюратора, топливной магистрали и фильтра. Топливный фильтр устанавливается в баке. Карбюратор в бензопиле Тайга применяется однокамерный, мембранный со встроенным топливным насосом.
Диафрагма топливного насоса приводится в движение воздушным импульсом из картера. На карбюраторе имеется три регулировочных винта, один из которых отвечает за настройку холостого хода, два других за работу на малых и максимальных оборотах.
Также карбюратор имеет воздушную заслонку с подсоединенным к ней рычагом управления, с помощью него оператор имеет возможность регулировать подачу воздуха при запуске холодного двигателя.
Шина и цепь
В стандартной комплектации, шина бензопилы Тайга 214 оборудована ведомой звездочкой, установленной на амортизационной вкладке и соединенной с основной шиной посредством соединения в паз с упором на металлические пружины, что делает её работу достаточно мягкой и немного увеличивает ресурс.
Допустимо устанавливать и цельную шину как на импортных аналогах. Цепь имеет шаг 9.3 мм.
Шина устанавливается с противоположной стороны от стартера непосредственно на картер и прижимается крышкой-корпусом тормоза пильной цепи при помощи двух гаек. Винт регулировки натяжения цепи расположен в месте установки шины.
Система зажигания
На бензопиле тайга 214 установлено бесконтактное магнитное зажигание с углом опережения в 30 градусов при максимальных оборотах бензопилы. Состоит оно из маховика установленного на коленчатом валу двигателя и корпуса, установленного на картере. В корпус зажигания вмонтирован трансформатор, катушка-генератор и диодный мост, отвечающие за качество искрообразования.
На Тайгу 214 устанавливается свеча зажигания модели АМ 17 В, оптимальный зазор на её контактах составляет 0,6–0,7 мм. На конце высоковольтного провода установлен защитный колпачок, сам провод защищен экранирующим материалом.
Система смазки
Смазка для цепи подается из масляного бака по магистралям при помощи плунжерного насоса, установленного в основании ведущей звездочки. Подача осуществляется в автоматическом режиме и увеличивается пропорционально увеличению оборотов двигателя бензопилы. В качестве смазки рекомендуется применять масла, обладающие высокими адгезионными характеристиками.
Емкость масляного бака составляет 0,25–0.3 литра.
Смазка деталей двигателя (поршень, подшипники коленчатого вала) происходит за счет масла, разбавленного в бензине, именно по этой причине недопустимо использовать в двухтактном двигателе чистый бензин.
Сцепление и тормоз пильной цепи
Усилие от двигателя на ведущую звездочку инструмента передается через центробежное сцепление, которое состоит из ведущей части и ведомой. Сцепление в сборе, при помощи левосторонней резьбы устанавливается на коленчатый вал с противоположной стороны от маховика. При увеличении количества оборотов, ведущая часть сцепления под действием центробежной силы разжимается и соприкасается с ведомой частью, тем самым приводя её в движение.
Когда вам нужна регулировка карбюратора?
Первоначально с момента продажи инструмента все карбюраторы настраиваются и настраиваются на заводе. Однако во время работы настройки постепенно теряются, и режим работы изменяется в соответствии с условиями работы. Симптомы карбюратора могут включать в себя:
- Поток газа слишком велик, из выхлопной трубы выходит густой дым;
- Мощность двигателя явно недостаточна для обычных задач;
- Обороты двигателя «поплавок»;
- После запуска двигатель останавливается сразу или через несколько секунд;
- Вообще невозможно запустить двигатель;
- Бензопила «стреляет», в двигателе инструмента появляются острые пики.
Следует отметить, что при поломке нового двигателя карбюратор настроен на меньшую подачу топлива, чтобы ограничить мощность двигателя. После поломки подача топлива увеличивается до номинального значения. Эти регулировки выполняются с помощью регулировочных винтов на корпусе карбюратора (обычно два или три).
Инструкция по эксплуатации
Инструкция бензопилы «Тайга» содержит информацию еще и о том, как осуществить запуск и остановку двигателя. Для этого инструменту следует придать устойчивое положение, а после укрепить манетку газа специальной кнопкой в центральном положении. Рычаг холодного запуска выдвигается на оператора до отказа, после выключатель зажигания устанавливается в положении «Откл.».
Удерживая инструмент левой рукой за рукоятку, носком правой ноги необходимо наступить сбоку задней рукоятки. Правой рукой оператору следует потянуть за рукоятку стартера, пока он не сцепится с маховиком. Затем резко вытягивается шнур. Данную операцию необходимо повторять до тех пор, пока в цилиндре двигателя не возникнет первая вспышка.
Бензопила Тайга: оптимальное соотношение цены и качества
Первые инструменты под этим логотипом появились еще в СССР. Тогда на Пермском механическом заводе им. Дзержинского производили весьма популярную в Советском Союзе бензопилу Тайга 245 ЗиД. С тех пор утекло много воды, завод в Перми больше не производит садовой техники, да и само предприятие на данный момент прекратило свое существование. Однако бренд не умер, он используется китайским производителем, инструменты компании имеют неплохой спрос на постсоветском пространстве.
Перенос производства на китайскую территорию не только сохранил известный бренд, но и позволил оптимизировать цены и улучшить качество сборки, в том числе за счет использования импортных комплектующих. Достаточно сказать, что большинство моделей бензопилы Тайга оснащено японской топливной системой. Производственные процессы осуществляются на современном оборудовании, под руководством и контролем опытных технологов и инженеров. Вся техника бренда сертифицирована в России, что подтверждается соответствующими документами.
В условиях жесткой конкурентной борьбы, основным критериям при выборе инструмента становится его цена. Именно бюджетная стоимость сделала бензопилу Тайга такой привлекательной.
Особенности бензопил Тайга:
- Неприхотливый, высокопроизводительный и надежный мотор;
- Высокая ремонтопригодность и большое количество запчастей;
- Информационная и техническая поддержка от компании-производителя;
- Идеальное сочетание цены и качества инструмента.
