Бензопила штиль зазор между

Как проверить поступает ли топливо

Если свеча зажигания находится в полном порядке и на ней есть искра, вероятно, проблема заключается в отсутствии подачи топлива. Убедиться в этом можно, если выполнить следующие действия:

выкрутить свечу;
набрать в шприц 1–2 мл топлива и залить его в свечное отверстие;
установить свечу на место и надеть на нее колпачок высоковольтного провода;
установить рычаг управления в положение горячего пуска;
несколько раз дернуть за ручку стартера.

Если эти действия помогли запустить двигатель бензопилы Штиль, но он почти сразу же заглох, значит, проблема действительно заключалась в отсутствии подачи топлива. Чтобы ее устранить, необходимо проверить топливную систему.

Замена сальников

Как отремонтировать бензопилу Штиль 180, если требуется замена сальников? Необходимо провести разборку двигателя, для чего сначала потребуется снять его с бензопилы. Снятие производится по алгоритму, описанному в пункте: «Сломалась клавиша управления бензопилы Штиль 180 — как устранить».

После того как двигатель снят, раскручиваются 4 винта крепления поддона двигателя, после чего он снимается. Таким образом, сняв поддон, мы получаем доступ к сальникам и подшипникам коленчатого вала.

Важным моментом при замене сальников, является обратная установка и герметизация поддона.

Чтобы провести её качественно, необходимо очистить и обезжирить поддон и место его установки на цилиндре пилы, а после промазать герметиком и установить поддон затянув крест-накрест до необходимого усилия.

Сборка бензопилы после ремонта проводится в обратной последовательности.

Инструменты для ремонта Штиль 180

Чтобы провести относительно качественный ремонт бензопилы штиль мс 180 самостоятельно, потребуется иметь:

воздушный компрессор (для очистки бензопилы и продувки основных узлов и агрегатов);
вакуумметр, необходим для проверки герметичности картера и карбюратора, а также для выявления дефектных сальников;
стопор поршня, для ограничения хода коленчатого вала;
электронный тахометр, для того чтобы правильно настроить карбюратор бензопилы;
т-образный ключ STIHL Torx 27 или аналог;
съемник для подшипников коленчатого вала.

Только при наличии этих инструментов ремонт бензопилы штиль 180 своими руками, может быть выполнен достаточно качественно.

Как проверить поступление импульса из картера двигателя

Топливный насос располагается в карбюраторе. Его работа осуществляется за счет поступления импульсов из картера двигателя через импульсный канал. Канал располагается в резиновом патрубке, через который сообщаются цилиндр и карбюратор.

Если импульсный канал засоряется, снижается качество подачи топлива либо оно совсем не поступает. Чтобы получить доступ к патрубку, нужно снять корпус воздушного фильтра и карбюратор. После этого с помощью металлической проволоки проверяют или прочищают канал.

Регулировка оборотов холостого хода карбюратора бензопилы Штиль 180

Конструкция бензопилы Штиль 180 содержит множество резиновых деталей. Все они требуют систематической проверки на предмет трещин и других дефектов. При их наличии детали заменяют на новые.

Еще одной причиной отсутствия импульса может стать разгерметизация картера двигателя бензопилы Штиль. В этом случае снижается или полностью прекращается подача воздуха к насосу.

Герметичность проверяют с помощью вакуумметра. При его отсутствии на помощь придет медицинский шприц. Операция проводится на двигателе со снятым карбюратором. В шприц набирают немного моторного масла и вливают его в импульсный канал, а затем тянут ручку стартера.

При отсутствии импульса масло останется в канале. Устранить эту проблему можно, разобрав двигатель и заменив сальники. Если масло из канала выдавило, вероятно, проблема кроется в неисправности насоса.

Как заменить шнур стартера

Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.

Снять стартер с бензопилы Штиль 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.

Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.

После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.

Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.

Основные неисправности и способы их устранения

Эксплуатация инструмента должна осуществляться согласно приложенной к ней инструкции. Включать пусковую кнопку следует только после того, как будет проверено натяжение цепи, наличие топливной смеси и масла. Зафиксировав надежно бензопилу в руках, можно приступать к работе.

Если инструмент работать отказывается, то в первую очередь необходимо выявить причину неисправности. А инвентарь для ремонта бензопилы подойдет самый обычный: различные отвертки, торцовые и гаечные ключи, шестигранники.

Подтекает масло для смазки цепи

С этой проблемой рано или поздно столкнется каждый владелец инструмента. Причиной такой неисправности является нарушение герметичности в месте соединения масляного насоса и шланга от масляного бака.

Чтобы устранить эту проблему придется практически полностью разобрать бензопилу.

Если поврежден шланг, то его лучше всего заменить на новый. Можно попробовать его залить герметиком, предварительно обезжирив и промыв.
Масло подтекать может из-за того, что засорился или сломался масляный фильтр пилы. Его следует проверить и прочистить или заменить.

Если бензопила не заводится

Если верить специалистам, то при такой проблеме в первую очередь надо просто открыть и закрыть крышку на бензобаке. После этого нужно произвести вентиляцию камеры сгорания, а также вытащить и просушить свечи. Этих действий бывает достаточно для того, чтобы инструмент завелся и заработал. Если же неисправность осталась, то причину следует искать в другом.

На подачу топлива влияет сапун. Поэтому если он забивается, то в баке с топливом образуется вакуум и пила не заводится. Ремонтируется сапун очень просто — его следует прочистить с помощью иглы.
Бензопила «Штиль 180» может не работать из-за поломки цилиндра. Если на цилиндре имеются сколы или неровности, то причина в нем.
Если инструмент не заводится, непродолжительное время держит мощность или глохнет сразу после включения, то причина поломки может быть в глушителе. Он может быть засорен какими-либо отложениями, возникающими во время работы в процессе выхлопов.
Плохо заводиться пила может из-за неисправности стартера. Чтобы его посмотреть, с карбюратора следует снять крышку и скрутить специальный экран, находящийся за барабаном бензопилы. Если от стартера отошел контактный провод, то его надо прикрепить с помощью паяльной лампы. Если же проблема кроется в утечке масла, то стартер просто протирается тряпочкой.

Двигатель бензопилы работает с перебоями

Причиной такой неисправности может быть поломка цилиндропоршневой группы, которую достаточно просто отремонтировать своими руками.

Чтобы извлечь цилиндр из бака, на его головке надо открутить четыре болта. Затем тщательно проверить поршень, на котором не должно быть никаких задиров, царапин, сколов. Если таковые присутствуют, то поршень нужно будет заменить.

Оптимальное давление в камере сгорания обеспечивается за счет поршня и поршневых колец, которые достаточно плотно должны сидеть на корпусе поршня. Если вставленный в цилиндр поршень при раскачивании имеет свободный ход, то это свидетельствует о его износе.

Устранить этот дефект можно посредством расточки цилиндра и установки ремонтных деталей. Однако проще всего весь комплект ЦПГ просто заменить.

Это интересно: Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками

Угол опережения зажигания

Механическое устройство и заводская установка магнето обеспечивают совпадение времени разряда свечи с оптимальным положением движущегося поршня. Для четырехтактных бензиновых двигателей проскок искры должен происходить еще до прихода поршня в верхнюю мертвую точку — это объясняется тем, что процесс полного возгорания топливовоздушной смеси занимает определенное время. Скорость движения деталей двигателя сопоставима со скоростью воспламенения топлива, поэтому поршень с момента проскока искры до момента создания горящими газами экстремально высокого давления успевает пройти некоторый путь.

Для каждого двигателя существует угол опережения зажигания. Он равен выраженному в градусах повороту кривошипа с момента пробоя в межэлектродном пространстве свечи зажигания до момента, когда поршень окажется в верхней мертвой точке. Этот показатель зависит от многих параметров, включая конструктивные особенности двигателя и свойства топливной смеси.

На практике при массовом изготовлении двигателя на заводе индивидуальная регулировка зажигания каждого изделия не производится, а выставляются соответствующие метки на вращающихся деталях, которые должны быть совмещены при монтаже.

не заводится двигатель;
мотор работает, но с заметными перебоями;
наблюдается снижение мощности инструмента.

В этих случаях не следует торопиться обращаться в сервисный центр. Попробуйте сначала отрегулировать зажигание самостоятельно.

Как проверить катушку зажигания бензопилы мультиметром?

Точно определить поломку системы зажигания бензопилы поможет специальный прибор – мультиметр. Он даст возможность определить, есть ли пробои катушки и других элементов узла. Порядок действий выглядит следующим образом:

Для начала потребуется выставить мультиметр так, чтобы стрелка прибора располагалась на отметке в 200 Ом;
После этого нужно открыть инструкцию по эксплуатации бензопилы и изучить указанное там оптимальное сопротивление для первичной обмотки катушки зажигания. Как правило, этот показатель колеблется в пределах от 3 до 5 Ом;
Далее нужно подключить к прибору первичную катушку зажигания. Если показатели этой части катушки находятся в норме, начинаем проверять ее вторичную обмотку;
Снова изучаем инструкцию по эксплуатации, и смотрим указанные для вторичной обмотки оптимальные показатели сопротивления. Стоит отметить, что эта часть элемента обладает большими показателями, поэтому мультиметр следует настроить так, чтобы его стрелка располагалась рядом с показателем 20K;
Далее подключаем прибор к отверстию катушки, в которое вставляются провода. Если мультиметр показывает нормальные показатели, значит, катушка полностью исправна. Однако если сопротивление на дисплее прибора далеко от указанных производителем параметров, то катушку придется менять.

Нередко возникают случаи, когда катушка производит искру, однако показатели ее сопротивления на первичной и вторичной обмотке далеки от параметров, указанных производителем. В таких случаях также требуется менять элемент, так как через некоторое время она придет в негодность.

Как визуально оценить состояние свечи

Первые признаки неисправности свечи зажигания можно обнаружить сразу, даже не отвинчивая ее от цилиндра. Темный ремень на белом изоляторе прямо над шестигранником под ключ. Это означает, что свеча утратила герметичность, а продукты сгорания проникают на поверхность. Такая свеча должна быть заменена немедленно и без вариантов.

Оценка загара

Общепринято, что при нормальной работе всех двигателей внутреннего сгорания и свечей зажигания на нем должен быть кофейно-шоколадный осадок. Тем не менее, это не всегда так. Осаждение этого цвета происходит только при высоких температурах и после определенного периода непрерывной работы.

READ Станок Для Заточки Цепей Союз

Например, если вы обрезаете толстые бревна с высокой скоростью в течение часа, свечи могут иметь сажу этого цвета. И наоборот, бензопила запустится вполне нормально и будет работать некоторое время на низких скоростях.

Если пила по какой-то причине не работает, вы можете выключить свечу зажигания и убедиться, что она слегка влажная от негорючего топлива и темная. Однако это ни в коем случае не означает, что свеча не сработала.

Разгерметизация свечи

Помимо зажигания топлива, свеча зажигания выполняет еще одну пассивную функцию. Она обеспечивает герметичность камеры сгорания, без которой невозможно рабочее сжатие и в целом нормальная работа двигателя. На снижение давления указывает появление темного ремня на изоляторе, как упоминалось выше.

Сброс давления происходит только во время механического отказа. То есть изолятор свечи зажигания может треснуть или даже развалиться. Необходимыми условиями для этого могут быть как производственные дефекты, так и экстремальная работа с сильным перегревом и внезапным охлаждением. Например, работая в сильный мороз, свеча сначала нагревается. Двигатель выключен, свеча зажигания резко остывает. Если цикл повторяется, изолятор может не сохраняться.

То же самое может случиться, когда вода входит или выходит.

Осаждение углерода между электродами

Сажа образуется по следующим причинам:

Огнеупорные примеси в некачественном бензине;
Нежелательные компоненты в некачественном (контрафактном) масле;
Пыль, поступающая через некачественный воздушный фильтр;
Низкая температура сгорания при длительной работе неотапливаемого двигателя на холостом ходу или в холодном состоянии;
Проблемы с выхлопными газами.

Короче говоря, плохая производительность свечи не может быть причиной появления сажи. Наоборот, сажа может вызвать проблемы со свечой. Если он образуется между электродами, где возникает искра, он может действовать как изолирующая прокладка, и искра исчезает. Вот почему рекомендуется тщательно очистить контакт в этом месте наждачной тканью. Обнуление через 50-70 часов или при появлении сажи.

Обкатка бензопилы Штиль МС 180 – советы новичкам

Купленная бензопила Stihl в комплектации MS 180 обязательно должна пройти подкатку. Это даст возможность деталям инструмента притереться для дальнейшей слаженной работы основных механизмов пилы.

Перед тем, как обкатать бензопилу Штиль 180, следует заправить ее новой топливной смесью. Также потребуется залить свежее масло для смазки цепи бензопилы Штиль 180. Дальнейший порядок действий выглядит следующим образом:

Сначала нужно выключить цепной тормоз, чтобы исключить риск плавления корпуса в месте, где установлено сцепление. Тормоз также защитит оператор от возможных повреждений;
Далее следует завести пилу и дать ей 15 минут поработать на холостом ходу мотора. При этом каждые 30 сек нужно нажимать на рычаг газа;
После этого нужно перевести пилу на работу в обычном режиме. В это время следует начать распиловку тонких веток, постепенно переходя к работе с более крупными ветвями.

https://youtube.com/watch?v=ikGj4-66q70

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру, а также провести диагностику системы зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пила не запускается.

Кроме того, проблема может быть скрыта в защемленном шланге подачи топлива или если он вообще не подключен. Конечно, может быть много причин, но стоит помнить, что, если все работы по замене поршня выполнены правильно, инструмент должен запускаться и работать правильно без проблем.

Советы по устранению неисправностей

Переливание топлива и залив свечи бензопилы может быть однократным и случайным. Например, «пересос» колпачком насоса (праймером): двигатель сразу не запустился, оператор снова и снова жмет пальцем на колпачок, пробует заводить, снова подкачивает.

В этом случае причина совсем не в карбюраторе. Нужно вывернуть свечу и продуть камеру сгорания, несколько раз потянув шнур стартера, как при запуске. Свечу протирают, сушат на пламени газовой горелки или конфорки, или используют другую. Проверяют искру, свечу ставят на место. Пробуют заводить сначала без подсоса.

Если не заводится после 3-4 рывков, нажимают колпачок насоса 2-3 раза. Снова пробуют. То есть, после перелива сначала лучше не докачать топлива, а подкачивать его по нарастающей. Пока двигатель не заведется.

Свечи иногда требуют своего обслуживания и ухода.

Внутри, вокруг изолятора, категорически не должно быть нагара или грязи.
Контакт электрода и пластинки от корпуса свечи чистят наждачкой «нулевкой». Аккуратно, не закругляя конца электрода.
Нужно знать указанный в инструкции к каждой модели бензопилы рекомендуемый зазор свечи (от 0,5 до 0,65 мм или более).
Для точной регулировки свечного зазора используют специальные щупы — веерный набор пластин разной калиброванной толщины, которые складываются в ручку, как складной нож. Продаются в магазинах автоинструмента и запчастей.
При работе зимой и хранить бензопилу лучше при низкой температуре. При выносе из тепла на мороз от резкого перепада температур может образоваться конденсат везде, в том числе и в системе зажигания, а это вредно.

Об одной из причин отсутствия искры в бензопиле рассказывают в следующем видео, где также говорят, как исправить поломку:

Современные системы зажигания бензопил достаточно компактны и надежны. Нужно лишь беречь их от прямого попадания влаги, ударов, воздействия экстремальных температур. И тогда не будет никаких проблем с отсутствием искры во время запуска. Также не будут лишними заведомо исправные 1-2 запасные свечи.

Система зажигания бензопилы представляет собой ряд деталей, которые образуют искру при запуске двигателя инструмента. В большинстве случае система зажигания – это достаточно надежный узел, однако иногда, по разным причинам, некоторые его детали выходят из строя. Давайте изучим особенности ремонта и регулировки основных элементов системы зажигания бензопилы.

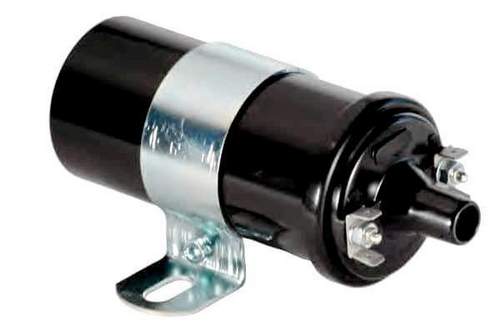

Как Проверить Катушку Зажигания Бензопилы Мультиметром

Как проверить катушку зажигания

Одним из важных составляющих системы зажигания хоть какого двигателя внутреннего сгорания является катушка. Конкретно она считается основным узлом контактной, бесконтактной, также электрической систем зажигания, выполняя роль типичного накопителя энергии, созданной для предстоящего рассредотачивания заряда по цилиндрам.

Причины неисправности катушек

Частичное повреждение катушки зажигания приводит к нестабильной работе мотора, а ее полная поломка и совсем делает неосуществимым запуск мотора. Вот поэтому при троении мотора, потере его мощности либо других признаках нечеткой работы, одним из первых действий должна стать проверка катушки зажигания. Система зажигания бензопилы. Как проверить магнето. Этот элемент выходит из строя достаточно редко, а неисправность, как правило, заключается в следующем:

Повреждение изоляции из-за сильного нагрева, вибрации или высокого напряжения, которое в свою очередь приводит к короткому замыканию в обмотках катушки;
Перегрузка, вызванная неисправными высоковольтными проводами или свечами зажигания, может привести к обрыву обмотки в катушке.

Способы проверки катушки зажигания

Проверка катушики зажигания «дедовским» методом может повредить электрику современного автомобиля

Для правильной самостоятельной проверки этой детали автомобиля, рекомендуется поэтапно выполнить определенные действия. Как проверить катушку зажигания мультиметром. В первую очередь после снятия катушки нужно ее визуально осмотреть и убедиться в отсутствии внешних признаков короткого замыкания: черных точек, свидетельствующих о выгорании, трещин, или иных признаков пробоя.

https://youtube.com/watch?v=3L-ja5c7ObY

Как проверить катушку зажигания

Как правильно проверить катушку зажигания, понадобится мультиметр, мануал к вашей технике и пара рук.

В нашей стране долгое время существовало два одинаково популярных способа того, как проверить катушку зажигания на предмет работоспособности: путем проверки искры между корпусом автомобиля и свечой зажигания или при помощи измерения сопротивления обмоток мультиметром (тестером). Проверить катушку зажигания мультиметром совсем несложно, и сегодня мы разберемся, как это можно сделать. Применение первого способа может быть смертельным не только для катушки, но и для электроники большинства современных автомобилей, поэтому применение его категорически не рекомендуется производителями. Безопаснее проверить этот узел автомобиля измерительным прибором.

Использование мультиметра при проверке катушки

Для того чтобы самостоятельно получить полное представление об исправности элемента системы зажигания, необходимо разобраться с тем, как проверить катушку зажигания мультиметром. Особых сложностей эта процедура вызвать не должна.

Сначала проверяется первичная обмотка, к положительным и отрицательным контактам которой подсоединяется прибор в режиме измерения сопротивления. Как работает система схема зажигания бензопилы с надо прозвонить катушку. Как проверить зажигание бензопилы угол опережения зажигания на. Стандартные заводские показатели разных производителей могут несколько отличаться друг от друга, но средние значения сопротивления должны находиться в диапазоне от 0,4 до 2,0 Ом. Если прибор показывает нулевое сопротивление – значит в катушке произошло короткое замыкание, если бесконечность – нужно искать обрыв цепи.

Проверка катушки зажигания с помощью тестера

Для проверки вторичной обмотки мультиметр соединяют с положительным контактом катушки и выводом от провода высокого напряжения. Значение сопротивления этой обмотки у катушек, имеющих пластинчатый сердечник, составляет 6-8 кОм, у других типов – параметр может превышать значение 15 кОм.

Сделать вывод о том, находятся ли полученные показатели в пределах норм, установленных для конкретной модели, можно лишь имея представление и о прочих ее технических характеристиках: длительности и энергии разряда искры, токе искрового разряда и величине индуктивности первичной обмотки.

Любые сбои в работе катушки зажигания плохо влияют на эффективность работы двигателя автомобиля, а это может привести и к уменьшению его долговечности. Именно поэтому необходима ее своевременная диагностика и ремонт (или замена), в случае необходимости.

Клиренс и другие параметры свечи

Основные параметры, которые должен знать покупатель:

Диаметр резьбы ввинчивается в цилиндр;
Длина этой нити (в просторной юбке или рубашке);
Зазор между центральным токонесущим стержнем и боковым электродом (заземлением), между которыми образуется искра.

Точный зазор для каждой модели бензопилы определяется в инструкции по эксплуатации. Для разных моделей она колеблется в приблизительном диапазоне 0,45. 0,55 мм.

Есть и другие варианты. Например, поток резьбы. Но он стандартизирован для всех свечей этого типа (M10x1) и не думайте об этом при покупке.

Свеча зажигания имеет параметры напряжения. Они огромные, от 10 до 20 тысяч вольт и выше. Они учитываются производителями при расчете изоляторов и т. Д. Пользователю не нужно знать точное напряжение.
