Бензопила Партнер 350 – регулировка зажигания

О настройке зажигания садового инструмента Partner нужно задуматься тогда, когда его двигатель перестал заводиться, или в том случае, когда номинальная мощность мотора заметно упала. Перед регулировкой зажигания потребуется тщательно очистить свечу, а также протереть от пыли саму катушку.

Дальнейший порядок действий выглядит следующим образом:

1. Вначале необходимо снять левую крышку защитного пластикового корпуса;
2. Под крышкой расположены маховик и катушка зажигания. Они должны располагаться друг от друга на определенном расстоянии. Установить зазор между ними поможет шаблон или обычная бумажная визитка;
3. Чтобы выполнить настройку, потребуется вывернуть 2 винта, расположенные рядом с маховиком. Во время их поворачивания элемент будет отдаляться от катушки;
4. Далее на боковую часть катушки потребуется неподвижно установить шаблон и начать поворачивать винты в обратном направлении;
5. Как только маховик соприкоснется с шаблоном, потребуется закончить регулировку.

После настройки зажигания нужно установить крышку корпуса на место и проверить работу бензопилы Partner 350. Если регулировка узла была выполнена правильно, то двигатель бензопилы заведется с первого раза.

Partner 351 – технические характеристики

Бензопила Partner 351 – одно из лучших устройств, характеризующихся небольшим весом и высокой производительностью. Также найдется немного товаров представленной категории, которые смогут составить этой бензопиле конкуренцию по мощности двигателя.

Название характеристики Партнер 351	Показатель
Шина	35 сантиметров
Свеча зажигания	Bosch WSR 6F
Топливный бак	380 мл
Масляный бачок	200 мл
Цепь	56 звеньев
Шаг цепи	1 сантиметр
Мотор	мощность 1400 Ватт
Уровень издаваемого шума	более 100 дБ
Дополнительные возможности	установка шины размером 41 сантиметр

Эксплуатационные особенности:

• Расход топлива минимален благодаря установленному воздушному фильтру, который функционирует на системе ССS.
• Моторесурс Partner 351 повышен с помощью двойной системы воздушной очистки. Работа цепи совершается на максимально возможных высоких оборотах.
• Бензопила Партнер рассчитана на долгое беспрерывное использование.
• В устройстве предусмотрена система гашения вибрационных потоков.
• Безопасность работы с инструментом Партнер 351 гарантирует моментальное срабатывание цепного тормоза.

Сравнение бензопил легкого класса STIHL MS-180, Husqvarna-137 и Partner-351

Показатели садового инструмента включают:

• мощность штатного бензомотора – 1,9 л. с./1,4 кВт;
• скорость вращения коленчатого вала на холостых/максимальных оборотах – 3000/12000 об/мин;
• возможная длина используемой для работы шины – 35–40 см;
• количество звеньев цепи – 56;
• звуковое давление на оператора – 98 дБ.

Одно из главных преимуществ фирменной модели Partner 351 заключается в ее сравнительно небольшом весе. При полностью заправленных топливном и масляном резервуарах, а также с установленной пильной гарнитурой этот параметр составляет 4,7 кг.

В сегменте непрофессиональных бензопил Партнер 351 (Partner 351) занимает достойное место. Легкая, производительная и надежная, пила позволяет выполнять широкий круг задач по распиловке древесины на бытовом уровне.

Бензопила Партнер 351 — это устройство, предназначенное для заготовки дров и валки небольших деревьев.

Среди востребованных у отечественных покупателей моделей бренда лидирующие позиции занимает бензопила Партнер 350 s.

Бытовая модель широко применяется в частном хозяйстве, на дачах и садовых участках, в столярных мастерских для выполнения следующих задач:

• обрезка сучьев и веток;
• уход за деревьями и их кронирование;
• валка деревьев небольшого диаметра;
• очистка территории от нежелательной поросли;
• распиловка стволов, веток, досок, брусьев;
• заготовка дров на зиму.

Бензопила Partner 350 может использоваться и для частного строительства (при возведении срубов, бань, альтанок, беседок, деревянных домиков).

Тип конструкции	Ручной
Мощность инструмента	1,8 лошадиных сил
Шаг цепного устройства	3,8 дюйма
Длина шины	35 см
Скорость вращения механизмов	10 000 оборотов в минуту
Рабочий объем двигателя	34 см³
Объем бака для топливной жидкости	0,4 л
Объем бака для масляной жидкости	0,2 л
Тормоз цепи	Есть
Режим автоматической смазки цепного механизма	Есть
Толщина цепи	1,3 мм
Количество звеньевых элементов	56
Уровень шума	106 дБ
Опция работы одной рукой	Есть
Обороты на холостом ходу	3000 в минуту
Тип натяжителя	Инструментальный
Антивибрационная система	Есть
Блокиратор непреднамеренного включения	Есть
Прорезиненные рукоятки	Есть
Размеры	42*26*29 см
Система запуска	Easy Start
Масса	4,7 кг

У пилы Партнер 351 хорошие показатели по мощности и производительности, несмотря на компактный размер и вес 4,7 кг:

• мощность мотора 1400 Вт (1,9 л.с.);
• шина 35 см. Есть возможность установки шины на 41 см;
• цепь на 56 звена с шагом 3/8 дюйма;
• свеча зажигания — Bosch WSR 6F;
• ёмкость бака для топлива 380 гр;
• бачок для масла на 200 гр;
• уровень шума чуть более 100 дБ.

Воздушный фильтр, работающий на системе CCS, способствует значительному уменьшению расхода топлива. Двойная система очистки воздуха увеличивает ресурс мотора бензопилы Партнер 351. Цепь работает на высоких оборотах.

Продуманная эргономика и надежная система гашения вибраций позволяет пользоваться инструментом несколько часов без перерыва.

Цепной тормоз срабатывает моментально, что делает работу с бензопилой еще более комфортной и безопасной.

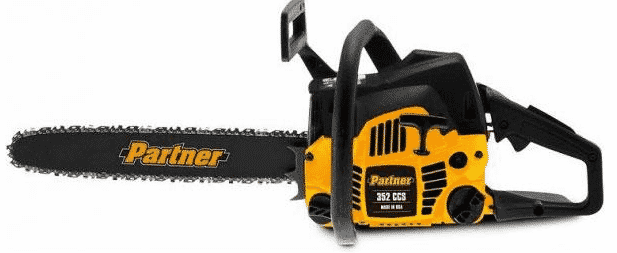

Бензопила Партнёр 352 – параметры инструмента

В комплектацию модели входит простой, но достаточно надежный бензиновый мотор. Емкость рабочего цилиндра составляет 39 см3. Стенки последнего изготовлены из закаленной стали, и покрыты защитным хромированным слоем.

Технические характеристики этой модели Партнер включают:

• мощность штатного ДВС – 2,2 л. с.;
• резервуар для заправки топливной смесью – 380 мл;
• возможная длина используемой для работы шины – 30–35 см;
• шаг штатной рабочей цепи – 3/8 «;
• масса вместе с пильной гарнитурой – 4,9 кг.

Этот инструмент выделяется простотой в использовании. Он справляется с высокими нагрузками при работе в жаркую погоду, не повышая количество потребляемого топлива.

Устройство бензопилы Партнер 350

Модель компании Partner в 350-ой комплектации выделяется отличным подбором комплектующих и высоким качеством сборки. Основа садового инструмента – 2-тактный 1-цилиндровый ДВС, работающий на смеси из бензина АИ-92 и моторного масла. Поршневая группа мотора – кованая и покрыта хромированным сплавом для продления рабочего ресурса ДВС. В устройство заводского двигателя входит фирменный фильтр CCS, отличающийся способностью улавливать самые мелкие посторонние частицы, не допуская их в топливо.

Бензопила Partner 350 отличается от аналогов упрощенным запуском, которого удалось достичь благодаря доработанному стартеру с самоочищающимся барабаном, профессиональному топливному насосу и долговечному электронному зажиганию. Для предварительной подкачки используемого горючего в цилиндр модель оснащена праймером.

За безопасность оператора по время эксплуатации работающей бензопилы компания Partner оборудовала садовый инструмент качественным инерционным тормозом, мгновенно срабатывающем при попадании пильной гарнитуры на гвоздь или любой другой посторонний предмет.

Рабочие органы пилы Partner  – металлическая шина и цепь. Их натяжение выполняется при помощи двух ключей, без необходимости снятия защитной крышки пластикового корпуса.

Одно из главных преимуществ бензопилы Partner 350 заключается в удачном расположении необходимых для работы органов управления. Рычаг газа, комбинированный переключатель и тросик заводского стартера расположены в задней части инструмента, что значительно упрощает его эксплуатацию в условиях ограниченного пространства.

Устранение распространённых неисправностей

Партнер 350 имеет популярные неисправности, которые владельцы этих пил могут самостоятельно диагностировать и устранить. Рассмотрим подробнее популярные неисправности и способы их ремонта своими руками.

Глохнет при нажатии на газ

Если Партнер 350 глохнет при нажатии на газ, то скорей всего проблемы с топливной системой. Самая распространенная поломка, это неправильно отрегулированный карбюратор или его неисправность, а также посторонний подсос воздуха.

Совет: Если бензопила глохнет при увеличении оборотов, не стоит сразу регулировать карбюратор. Начните с проверки двигателя на наличие подсоса постороннего воздуха. Одним из признаков подсоса воздуха является увеличенных холостой ход.

Заводится и глохнет

Если Партнер 350 заводится и сразу глохнет, то как и в предыдущем случае причин может быть несколько, но самая распространенная, это затрудненная подача топлива. Начать устранение неисправности стоит с проверки состояния топливного фильтра и магистралей. Если топливо поступает нормально, то проверить искру и попробовать запустить бензопилу на новой свече, т. к. пила может глохнуть из-за перебоев с искрообразованием.

Также необходимо проверить тягу воздушной заслонки. Если она не открывает воздушную заслонку или открывает не полностью, то двигатель может глохнуть от избыточного обогащения топливом.

Отсутствие смазки цепи

Причин отсутствия подачи смазки на бензопиле Партнер 350 несколько и в данном случае мы можем перечислить их все.

1. Разрыв масляной магистрали.
2. Засор масляного фильтра.
3. Дефект шестерней червячного привода.
4. Засор магистрали или насоса.

Как решить проблемы масляного насоса описано выше.

Заливает свечу

Очень частая проблема с которой приходится сталкиваться владельцам Партнер 350. Первое с чего начать проверку, это замена свечи на заведомо исправную. Если не помогло, искра хорошая, но двигатель заливает, то причина скрывается в настройках карбюратора. Инструкция по диагностике и настройке карбюратора на Партнер 350 есть на нашем сайте.

Сборка Партнер 350

Для того чтобы правильно собрать Партнер 350, необходимо устанавливать все элементы в обратной последовательности снятию.

Важной особенностью сборки двигателя бензопилы Партнер 350 является то, что крышка картера устанавливается без прокладки. Вместо неё используется герметик красного цвета, который тонким слоем наносится на место установки картера

Перед тем как наносить герметик, необходимо обезжирит крышку картера и место её установки, для лучшего сцепления герметика.

Установка зазора маховика и катушки (регулировка зажигания)

В процессе сборки бензопилы Партнер 350, если на ней снимали не только маховик, но и катушку зажигания, между ними необходимо выставить зазор. Для этого сначала устанавливается маховик, затем на него укладывается кусочек от полуторалитровой пластиковой бутылки, а затем ставится катушка и фиксируется двумя крепежными винтами, при этом маховик должен быть повернут к катушке магнитными контактами.

Дополнительные рекомендации

Если вами была приобретена пила «Партнер-350», регулировка карбюратора может быть осуществлена в процессе эксплуатации. Перед проведением данных работ вы должны помнить о том, что заводские настройки являются оптимальными. Используя вышеописанные винты, вы сможете настроить работу мотора при особых ситуациях, среди них можно выделить разные климатические условия. Использовать при регулировке необходимо винты под буквами L и Н. Для увеличения оборотов их следует повернуть по часовой стрелке.

Чтобы понизить обороты, винты проворачиваются в обратном направлении

Важно учесть еще и последовательность использования элементов, которая выглядит следующим образом: L – Н – Т. Если в ходе регулировки вы столкнулись со сложностями, то лучше всего будет обратиться к специалисту, ведь некорректная настройка способна вывести мотор из строя

Разборка и сборка бензопилы Партнер своими руками

Разборка бензопилы Партнер может понадобиться вам в случае замены элементов группы поршневой, настройки карбюратора, смены масляного насоса, воздушного фильтра и для элементарной консервации на зиму. Итак, предварительно слив бензин с пилы, мы начинаем со следующих шагов:

• протираем инструмент от внешней зримой пыли, грязи во избежание попадания её в деликатные узловые системы механизма (или же продуваем компрессором);
• снимаем крепления крышки тормоза цепочки и аккуратно изымаем шину, цепь;
• дальше демонтируется верхняя крышка;
• рукоятка пилы 340, 350, 351 и 360, как и другие элементы механизма, фиксируются аналогично, поэтому, снимаем посредством откручивания сбоку и снизу.
• стартер снимается легко, главное, открутить болты и обозначить для себя все аксессуары к деталям, чтобы предстоящая сборка не вызывала вопросов и сложностей;

Это можно назвать первым и важным этапом при разборке пилы Partner, после которого также приветствуется использование компрессора или сухой губки для протирания зримых элементов. Нужно сказать, что проведение процесса должно производиться с параллельным анализом состояния деталей. Так часто бывает, что неправильная диагностика тратит ваше время, усилия и средства.

Далее снимаем корпус фильтра воздушного и карбюратор. Профессионалы рекомендуют закрыть картер двигателя ветошью, чтобы во время разборки туда ни в коем случае ничего не попало. Выпускное окно, через которое выходят выхлопы, закрываем ветошью и снимаем глушитель, откручивая крепления. Идем ко второму этапу разборки пилы Партнер. Здесь проходит такая же строгая поэтапность:

• сначала изымаем сцепление, а после него уже маховик. Обязательно нужно застопорить поршень, что делается через отверстие свечки. Не используйте подручных средств, а только предназначенные для этого инструменты. Другим способом стопорить поршень категорически не рекомендуется, потому как может вызвать поломку деталей.
• сцепление откручивается в ту же сторону, что и движется цепочка в процессе работы. Гайка маховика представлена стандартной резьбой и отвинчивается против часовой стрелки;
• снимаем масляной насос;
• снимаем двигатель с корпуса бензопилы Партнер. Он крепится на 4 винтах.

Как разобрать Партнер пилу – вовсе несложно, главное, соблюдать пошаговость, аккуратно относиться к деталям и заменять их по мере обнаружение неисправностей или повреждений. Собрать бензоинструмент получиться у каждого, кто соблюдал последовательность, учитывая и гайки, болты, их принадлежность к конкретной детали. Соблюдение порядка разборки приведёт к оперативной сборке агрегата. Внимательно анализируйте исправность каждой детали, возможно, купить цепь для бензопилы, как и звездочку, необходимо прямо сейчас?

Бензопила Партнер 350: характеристики и особенности

Мотопила Partner 350 относится к классу бытовых, или любительских ручных бензиновых пил. Любительская — означает не “клуб по интересам” любителей мотопил, а обозначает мощность и возможности агрегата. Эта пила является одной из лучших в своем классе и оптимально подходит для кратковременной работы в саду, на дачном участке и т.п.

С ее помощью вы подрежете кусты, заготовите хворост для мангала и древесину для ремонта, спилите небольшое деревце. Все это возможно за счет таких технических параметров:

• Вес: 4.7 кг
• Мощность двухтактного двигателя — 1,8 л.с. (1300 Вт)
• Объем двигателя: 34 куб.см.
• Электронная система зажигания.
• Емкость бака масляного — 0.2 л, топливного — 0,4 л.
• Шаг цепи: 3/8 дюйма.
• Длина цепи максимальная — 41 см, оптимальная — 35 см.
• Праймер для запуска холодного двигателя.

Преимущества бензопилы Partner 350 заключаются в ее компактном размере и удобной эксплуатации. Она обладает встроенной системой безопасности: двойной инерционный тормоз срабатывает автоматически как только возникает аварийная ситуация. потенциально опасная для оператора пилы.

Смазка цепи тоже осуществляется автоматически. При этом топливо расходуется очень экономно, а воздушный фильтр служит дольше благодаря системе CCS. Даже удивительно, что при таких высоких оборотах двигателя пила работает относительно негромко. В качестве приятного “бонуса” — стенки цилиндра покрыты специальным защитным составом, а в ручки встроена анти-вибрационная система.

Что касается недостатков бензопилы Partner 350, то о них красноречивее всего говорят отзывы на форумах. Оказывается, эта модель была впервые выпущена в 2012 году, а затем перевыпущена в 2015. Согласно документам, обновленная модель совершеннее. Но на практике экземпляры первых серий надежнее и ломаются реже. Кроме того, эта пила не снабжена амортизатором — это чувствуется при продолжительной работе. Бензопилы Рartner выпускает шведский концерн Husqvarna, хорошо знакомый пользователям техники для сада, дачного и лесного хозяйства. Заводы по производству техники “Партнер” находятся не только в Китае, но и в США, Италии, Великобритании.

Несмотря на это, цена бензопил Рartner относительно невысока. Запчасти тоже доступны. В западных странах эта марка очень популярна благодаря беспроигрышному сочетанию цены и качества. Но даже шведское качество иногда дает сбой.

Бензопила Партнер 350 – характеристики модели

Высокой эффективности цепной пилы Partner на садовом участке удалось достичь благодаря хорошим заводским параметрам.

Технические характеристики садового инструмента включают:

• мощность заводского ДВС – 1,8 л. с./1,3 кВт;
• объем штатного кованого цилиндра – 36 см3;
• скорость работы мотора на холостом ходу – 4000 об/мин;
• вместительность бака для топлива – 400 мл;
• объем резервуара для масла – 200 мл;
• рекомендуемая длина шины – 40 см;
• шаг пильной цепи – 3/8 «;
• вес – 4,7 кг.

Во время работы бензопила Partner создает минимальный шум и вибрацию. Звуковое давление на оператора при работе мотора на максимальных оборотах не превышает 108 дБ.

Особенности конструкции бензопилы

1. Эта бензопила укомплектована двигателем, работающим на бензине, мощностью в тысячу триста ватт. Отличительной чертой устройства является облегчённый запуск аппарата, осуществляемый с помощью системы зажигания электронного типа и топливным насосом уникальной конструкции.
2. В бензопилу производитель предусмотрительно поставил защитную систему, которая прекращает вращение цепи с помощью инерционного тормоза в случае возникновения нештатных ситуаций. Кроме того, агрегат снабжён устройством, которое смазывает цепь бензопилы автоматически, без усилий владельца.
3. Праймер топлива позволяет с лёгкостью осуществить запуск изделия как в тёплый, так и в холодный сезон года. Крыльчатка на стартере даёт возможность без проблем очистить его барабан от пыли и грязи.
4. Разработчики бензопилы позаботились о том, чтобы мотор служил вам продолжительное время без поломок, поэтому снабдили его фильтром, оснащённым системой CCS, с помощью которой можно не допустить попадания в двигатель абсолютного большинства остаточных частиц из окружающего воздуха. Благодаря этому владельцы агрегата могут экономить топливо из-за низкого его расходования устройством.
5. На стенки цилиндров бензопилы нанесён хром, что позволяет увеличить срок, в течение которого инструмент будет надёжно служить вам.

Алгоритм и описание процесса разборки

Если необходимо полностью разобрать бензопилу Партнер 350, первое с чего начинается разборка, это чистка пилы при помощи компрессора. Далее, узлы бензопилы снимаются в следующем порядке:

• крышка тормоза цепи и пильная гарнитура;
• верхняя крышка;
• рукоятка пилы;
• стартер.

После того как первый этап разборки окончен, повторно чистим бензопилу при помощи компрессора, т. к. уже имеется доступ к воздуховодам, которые в большинстве случаев сильно загрязнены древесной пылью.

На следующем этапе удобно снять корпус воздушного фильтра и карбюратор Партнер 350.

После снятия карбюратора, впускное окно цилиндра нужно заткнуть ветошью, это обезопасит от попадания посторонних предметов в картер двигателя.

Глушитель можно снять либо сразу после того как снят карбюратор, либо уже после того как снят двигатель. Выпускное окно, тоже закрывается ветошью.

Далее снимаются сцепление и маховик.

Для этого потребуется применить стопор поршня, установив его в свечное отверстие.

Сцепление на всех бензопилах Партнер 350 откручивается по ходу движения цепи, это сделано для того, чтобы оно не раскручивалось во время работы. Гайка маховика имеет стандартную резьбу и откручивается при помощи головки на 13, против часовой стрелки.

После снятия сцепления появляется доступ к масляному насосу, его тоже необходимо снять.

На последнем этапе нужно раскрутить винты двигателя и снять его с корпуса.

Инструкция по снятию маховика с коленчатого вала

Для снятия маховика потребуется использовать специальный съемник, но большинство мастеров используют выколотку из мягкого металла, т. к. с её помощью процесс снятия значительно ускоряется.

Суть заключается в том, что гайка маховика выкручивается до того момента пока не поравняется с плоскостью вала, после чего при помощи молотка и выколотки, установленной на гайку, одним резким ударом, маховик снимается с вала.

Метод немного варварский, но проверенный временем и рекомендован многими мастерами, как самый практичный и надежный.

Как предотвратить поломку бензопилы

Ремонт бензопилы в ряде случаев может оказаться очень дорогостоящим. Этого можно избежать, если уделять достаточно внимания профилактике и контролю состояния инструмента и всех его частей. Тем более что выполнить это условие не трудно — достаточно пользоваться инструкцией по эксплуатации и придерживаться рациональной аккуратности:

Для поддержания его в рабочем состоянии необходимо лишь четко следовать инструкции и соблюдать некоторые общие правила:

Не допускайте перегрева двигателя, делайте паузы в работе, чтобы он мог отдохнуть и остыть.
Не нагружайте бензопилу сверх тех возможностей, которые предусмотрены ее классом. Например, если вы используете пилу Партнер 350 бытового класса, то она просто не рассчитана на работу свыше 40 минут в день.
Ежедневно проверяйте исправность цепного тормоза (это делается на максимальном ускорении).
Соблюдайте требования производителя относительно качества, состава топливной смеси.
Еженедельно проверяйте состояние свечи зажигания и, в случае необходимости, очищайте электроды.
Перед использованием пилы убедитесь, что цепь наточена и правильно установлена

Обращайте внимание на износ режущих звеньев и своевременно затачивайте. Следите за появление трещин и разрывов на заклепках.
Правильно натянутая цепь не провисает, но ее можно двигать руками

Никогда не делайте этого с горячей цепью! Затачивайте и/или натягивайте ее после замены.
При заправке бензопилы следите, чтобы вместе с топливом в бак не попадала грязь и другие инородные частицы. Заливайте масло и бензин аккуратно, не проливайте их.

Нередко при обращении в сервисный центр выясняется, что бензопила Партнер сломалась из-за неправильного запуска инструмента. Поэтому универсальное решение при поломке пилы только одно: обращайтесь с ней правильно, и большинства проблем удастся избежать.

А в том случае, если Вам интересны причины поломок бензопилы Stihl, второй популярной марки совместно с Партнер (Partner), то следующая статья именно об этом.

А для любителей знать больше, предлагаем ознакомиться с видео о ремонте бензопилы Партнер

Известный бренд Partner много лет выпускает бензопилы высшего качества, которые способны конкурировать с известными лидерами Stihl и Husqvarna, но цены на продукцию Патриот куда доступнее. Одной из лучших бытовых непрофессиональных моделей считается бензопила Партнер 351, характеристики которой позволяют широко использовать инструмент в различных сферах. Модель 351 идеально подходит для выполнения следующих задач:

• обрезка сучьев;
• строительные работы;
• валка небольшого диаметра деревьев;
• заготовительные работы;
• формирование крон деревьев.

При правильном использовании Партнер 371 способен выполнять валку деревьев с максимальным диаметром 200 мм. Также в строительстве можно выполнять продольную, диагональную и обычную разделку древесины. Идеально подходит для строительства.

Бензопила хоть и не относиться к классу профессиональных, но имеет неплохой двигатель, легкий вес и удобную для работы форму. При работе в саду или частном секторе это незаменимый помощник, который уже доступен практически каждому жителю России. Стабильная работа бензопилы позволит избавиться от сложной ручной работы, а за стабильную работу отвечает наличие системы быстрого запуска и современный инерционный тормоз цепи.

Устройство бензопилы достаточно простое и понятное, все узлы отлично взаимодействуют с оператором и позволяют контролировать работу на всех этапах. Хоть и бензопила и ее мощность относят модель официально к бытовому классу, некоторые характеристики и производительность позволяют сравнивать инструмент с профессиональными моделями. А ряд современных решений способствуют уверенности в длительной и безопасной работе Партнер 351.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

• заклинивает движение цепи;
• произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

• вывернуть свечу и оценить ее внешний вид;
• уточнить расстояние между магнитами и катушкой (до 0,2 мм);
• проверить искру.

Механические причины сбоя

Регулировка карбюратора бензопилы «Партнер-350» может понадобиться и при механических сбоях. Например, из-за воздействия сильных вибраций может оказаться повреждён защитный колпак. В конечном итоге имеющиеся в карбюраторе болты теряют фиксацию. Может износиться и поршневая часть мотора. Настройка карбюратора выручает в данном случае на определенное время, для устранения проблемы нужно заменить изношенную деталь. Причиной может выступить засор, который возникает из-за использования топлива низкого качества. К подобным последствиям способны привести повреждение фильтра и нарост окалины. При этом карбюратор нужно будет разобрать, хорошо промыть и произвести его регулировку.

Устройство карбюратора

После принятия решения о регулировке мотопилы «Партнер-350» первым делом следует изучить конструктивные особенности ее деталей. Важнейшей составной частью системы является диффузор, служащий в качестве сужающего приспособления для повышения скорости потока подаваемого кислорода. Диффузор расположен непосредственно возле входного отверстия, сквозь которое осуществляется подача топлива. Регулирование потока поступающего кислорода производится при помощи имеющейся в конструкции карбюратора трубки с поперечной заслонкой. Подача топлива осуществляется через распылитель, имеющий вид иглы. В конструкции карбюратора также предусмотрена поплавковая камера, предназначение которой состоит в регулировании подачи топлива при входе в канал.
