Бензопила husqvarna h 142

Регулировка карбюратора

Отдельный раздел освещает последовательность регулировки карбюратора. Правильная настройка топливной системы способствует стабильности тяговых характеристик и экономному расходу топлива.

Работа производится при условии полной очистки воздушного фильтра и прогрева силового агрегата до рабочей температуры. Вращением винтов, количества и качества, двигатель выводится на оптимальный режим работы с хорошей приемистостью и устойчивыми оборотами холостого хода.

Дополнительная регулировка может потребоваться при переходе на горючее с другим октановым числом, при переводе инструмента на зимний или летний режимы работы.

Обзор бензопилы Husqvarna 142

Бытовая цепная пила “Хускварна” 142 максимально по своим характеристикам приближена к полупрофессиональным агрегатам этого же производителя. С ее помощью можно убирать старые деревья, обрезать кроны, ветви, расчищать приусадебные территории от кустарника, пилить доски и бревна.

Бензопила Husqvarna 142 сочетает в себе эргономичность, надежность. высокую технологичность и повышенную безопасность. Масса агрегата без учета пильной гарнитуры составляет 4,6 кг. Двухтактный карбюраторный мотор обеспечивает пиле мощность 2,6 л. с. Система запуска облегчена, обновленный карбюратор способствует лучшему смешению газов, как результат — более полному сгоранию топлива, уменьшению выхлопа, экономии горючего. Бензопила запускается при помощи инерционного стартера. Подача смазки на цепь выполняется автоматически, антивибрационные демпферы и тормозная система обеспечивают условия максимальной безопасности при работе. Двойная очистка воздуха позволяет увеличить ресурс фильтрующих элементов и снизить расход топлива.

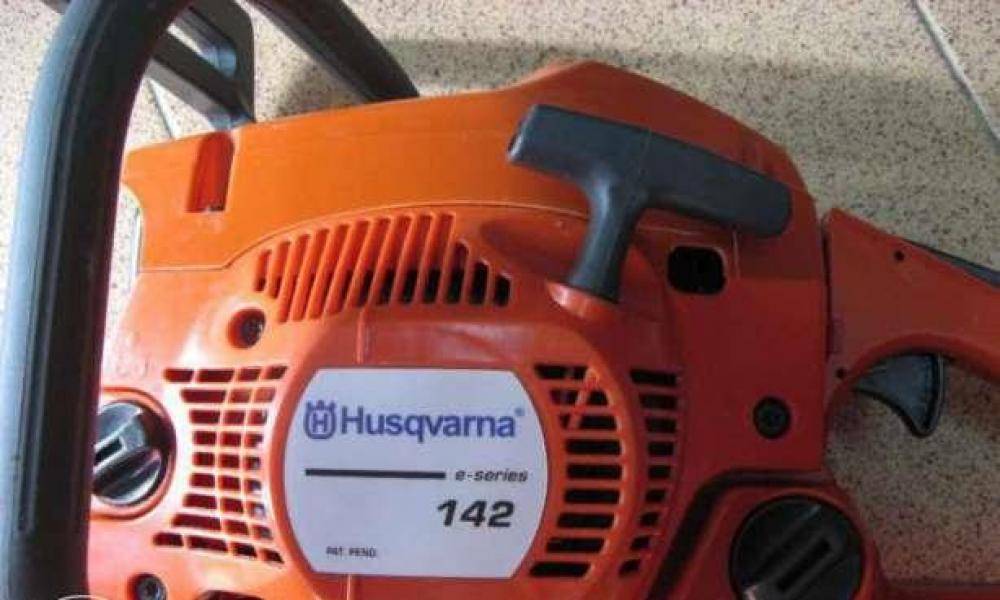

Хускварна 142

Технические характеристики

Производитель	Husqvarna
Производство (сборка)	Китай
Родина бренда	Швеция
Применение пилы	Бытовая
Мощность, л.с. (кВт)	2,6 (1,9)
Объем двигателя, см3	40,2
Шаг цепи, дюймы	0,325
Толщина цепи, мм	1,3
Количество звеньев, шт	64
Объем топливного бака, л	0,41
Объем масляного бака, л	0,2
Длина шины, см (дюймы)	38 (15)
Гарантия, лет	1
Вес, кг	4,6

Особенности

• принадлежит к классу бытовых инструментов;
• двигатель с кованым коленвалом;
• хромированная гильза цилиндра;
• номинальная мощность 2,6 л. с.;
• карбюратор Walbro;
• облегченный запуск;
• удобный доступ к фильтрам;
• автосмазка цепи;
• двойная очистка воздуха;
• мало весит;
• электронное зажигание;
• антивиброзащита;
• цепеуловитель;
• система тормоза;
• полуавтоматическое управление заслонкой;
• наличие запчастей;
• ремонт своими руками;
• выносливость;
• экологичность.

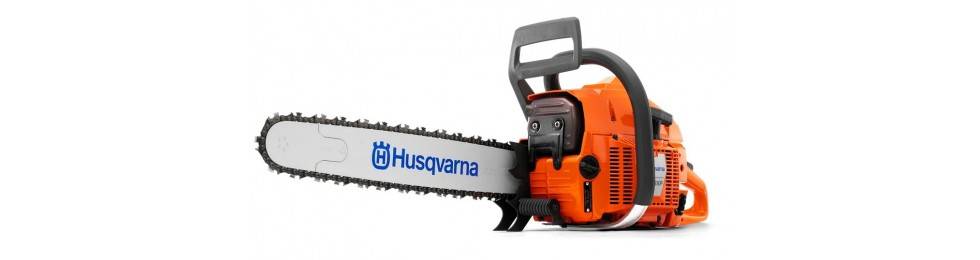

Бензопила Хускварна

Это интересно: Характеристики и достоинства шведской бытовой бензопилы хускварна 236 — рассматриваем подробно

Базовая комплектация

В базовую комплектацию китайской Хускварна 5200 входят:

• корпус пилы с двигателем;
• цепь и шина;
• инструкция по эксплуатации инструмента;
• гарантийный документ;
• упаковка — картонный короб.

В комплектацию не входят:

• защитный кожух для шины;
• защита для правой руки.

Стоимость бензопилы husqvarna 5200

Средняя стоимость бензопилы Хускварна 5200 составляет 6 тысяч рублей (около 1,5 тысяч гривен). Такая цена обусловлена тем, что данный инструмент представляет собой копию обычных пил Хускварна, имеет малый объем цилиндра и не сопровождается гарантией шведского производителя, которая свойственная оригинальным бензопилам.

Описание

Бензопила Хускварна 142 — модель для бытового применения, ориентирована на использование в домашних условиях, распил небольших бревен, досок, работу по уходу за участком, может применяться в строительстве бань, деревянных домов, отличается высокой надежностью и эксплуатационными характеристиками.

Бензопила Хускварна 142 входит в топ наиболее популярных пил для домашнего использования. Выпуск данной модели производитель завершил в 2011 году.

В качестве современных аналогов модели бренд husqvarna выпускает такие бензопилы, как Хускварна 140 или Хускварна 135.

Бензопила Хускварна 142 оснащена двухтактным бензиновым двигателем. Мощность двигателя составляет 1900 Вт (2,6 л.с). Объем цилиндра двигателя — 40,2 куб. см. Емкость топливного бака составляет 410 мл, масляного — 200 мл. На оригинальное изделие производитель предоставляет гарантию 1 год.

Возможности регулировки

Для бензопилы Хускварна 142 доступны топливная настройка и регулировка натяжения цепи. Как и для большинства бензопил, натяжение выполняется при помощи регулировочного винта; критерий окончания – цепь не провисает и, при этом, легко ходит по шине. Настройка карбюратора требуется при изменении погодных условий и качества топлива. Симптомы, при которых она необходима, следующие: цепь крутится на холостых оборотах, бензопила глохнет при нажатии на газ, не развивает обороты, сильно сбавляет обороты при резке. Если у вас возникла необходимость настройки бензопилы, рекомендуем почитать нашу статью о том, как отрегулировать карбюратор Хускварна в которой подробно рассмотрены все нюансы регулировки пил марки Husqvarna, а также ознакомьтесь с этим

Устройство, инструкция по техническому обслуживанию инструмента

Устройство бензопилы Хускварна 142:

• корпус с топливным баком;
• шина с цепью, состоящей из 64 звездочек;
• защитный корпус для полотна;
• щиток для правой руки;
• две ручки — передняя, задняя.

Правила технического обслуживания Husqvarna 142

• замена топливной смеси производится после обкатки, то есть, после 5 часов использования инструмента, а далее по мере расходования топлива.;
• замена масла выполняется также после обкатки и в дальнейшем каждые 40-50 часов работы (примерно раз в 90 дней);
• срок замены воздушного фильтра — каждые 50-100 часов;
• очистка глушителя — каждых 50 часов;
• регулировка карбюратора — раз в 100 часов (раз в полгода);
• внешний осмотр и очистка — ежедневно после завершения работы.

Топливо и масло, смазочные материалы

Рекомендованное масло: 2-тактное масло Husqvarna HP. Рекомендуется смешивание в соотношении 50:1. Вид бензина для заправки: аи-92, аи-95.

Для смазывания цепи и шины рекомендованы фирменные масла от Husqvarna. Периодичность смазывания: цепь и шина должны быть смазаны постоянно, пока бензопила находится в рабочем состоянии.

Продолжительность работы бензопилы

Средняя продолжительность работы бензопилы Хускварна 142 при полном баке топлива составляет 30-40 минут. В зависимости от интенсивности эксплуатации, расход топливной смеси увеличивается или уменьшается. Срок хранения готовой смеси должен составлять не более 4 недель. Рекомендуется смешивать нужное количество топлива прямо перед работой.

Видео о том, почему бензопила не заводится и как решить данную проблему

Неисправность	Возможная причина	Как избавиться от проблемы?
1. Бензопила начинает глохнуть во время работы.	Низкое качество топлива, старая топливная смесь.	Замените смесь, предварительно промыв и просушив топливный бачок, используйте хорошее масло.
2. Появляется сильная вибрация устройства.	Убедитесь, что антивибрационная система хорошо закреплена, а все составляющие бензопилы надежно закреплены.	Закрепите разболтанные соединения, проверьте антивибрационные пружины.

Бензопила Husqvarna 142 – технические характеристики

Бензопилы Хускварна 142 обладает довольно неплохими техническими показателями. Среди основных характеристик бензопилы следует выделить:

• Объем цилиндра – 40 см3;
• Мощность двигателя – 2,58 л. с./1900 Ватт;
• Емкость бачка для топливной смеси – 370 мл;
• Объем бачка для смазки цепи – 190 мл;
• Длина шины – 38 см;
• Шаг цепи – 0,325 дюйма;
• Вес в собранном виде – 5,2 кг.

Из перечисленных параметров бензопилы можно выделить 2 ее особенности. В первую очередь – это довольно высокая мощность ее двигателя. Во-вторых, пила комплектуется шиной стандартной для производителя Husqvarna длины. Благодаря этому при необходимости владелец инструмента без проблем найдет деталь для замены.

Технические характеристики

Устройство бензопилы Хускварна 142 основано на классической конструкции, при этом особое внимание производитель уделил вопросам эргономики и безопасности. Удобная рукоятка и балансировка позволяют эффективно пользоваться инструментом без специальной предварительной подготовки

Риск травмы сведён к минимуму – в случае откидывания тормоз срабатывает мгновенно, и цепь останавливается.

Устройство бензопилы Хускварна 142

Двигатель – бензиновый двухтактный
Мощность, л. с.	2,6
Обороты на холостом ходу, об./мин	3000
Максимальные обороты, об./мин	13000
Система зажигания – тип CD (конденсаторное)
Тип свечей	Champion RCJ7Y
Межэлектродное расстояние, мм	0,5
Цепь LowVib
Шаг цепи, дюймы	0,325
Длина, см	38
Предельная скорость, м/с	16,3
Ёмкость резервуара (топливного/масляного), л	0,41/0,2
Эргономика
Масса, кг	4,6
Уровень шума, Дб	98,5

Отличные технические характеристики Хускварны 142, нетребовательность к качеству бензина, его умеренный расход обеспечивает высокую экономическую эффективность проведения работ с помощью этого инструмента. Стандартная режущая гарнитура Хускварны позволяет быстро провести замену в случае выхода из строя и обеспечивает высокую степень ремонтопригодности бензопилы.

Эксплуатационные достоинства

Популярность этой модели в значительной степени базируется на доступной стоимости, несложном обслуживании, комфортной работе и высокой ремонтопригодности.

Используя имеющиеся в ассортименте запчасти, владелец может своими руками выполнить полноценный ремонт изделия с минимальными затратами материальных средств и времени.

Прилагаемая к комплекту инструкция по эксплуатации содержит полезные сведения об особенностях подготовки инструмента к первому и предшествующих запусках, последовательности обслуживания, технологиях поиска и самостоятельного устранения возможных неисправностей.

Приведенная в описании подробная деталировка позволяет уточнить последовательность монтажа при выполнении ремонтных работ повышенной сложности.

Применение запасных частей из фирменного ремонтного фонда предоставляет владельцу возможность восстановить рабочие характеристики изношенных узлов и агрегатов практически на все 100%.

Органы управления

Здесь в Хускварне 142 — классический минимум. Представлены выключателем, принимающим положение On или Off, рычажком положения воздушной заслонки, который может быть в одном из трёх положений, и комбинированным рычагом управления положением дроссельной заслонки со стопором. Здесь требует пояснения только ”подсос”. Между фиксированными положениями открытой и закрытой заслонки есть третье устойчивое положение, соответствующее открытой наполовину заслонке карбюратора бензопилы. Оно используется при включении холодного двигателя после нескольких рывков стартером с закрытой заслонкой. Праймера у Хускварны 142 нет. Первичная подкачка топлива осуществляется при помощи ручки стартера. Что ж, чем меньше узлов, тем меньше поломок!

Расположение органов управления

Обслуживание и ремонт

Инструкция по эксплуатации изделия рекомендуется производителем к изучению перед началом работ. С нее же надо начинать ремонт бензопилы Хускварна 142. В книге можно найти следующую информацию:

1. Безопасное использование инструмента, требуемые средства защиты.
2. Обкатка прибора.
3. Сборка и запуск оборудования. Этот пункт особенно пригодится новичкам.
4. Основные неисправности и способы устранения.
5. Информация о техническом обслуживании, чистке и правильной эксплуатации бензопилы.
6. Описание заточки пилы, необходимые для этого инструменты.

Инструкция позволит снизить риск травмоопасности и увеличить срок эксплуатации прибора. Большинство поломок можно устранить своими руками. В этом поможет схема расположения элементов бензопилы, а приобрести запчасти на данную модель удастся в магазине.

Не заводится

Со временем мотопила может работать с перебоями. Возможная неисправность — прибор заводится и глохнет или не заводится бензопила. Причина может скрываться в разных узлах:

• необходима замена топливного фильтра из-за его загрязнения;
• прорыв топливной магистрали и протечка бензина;
• неисправность свечей зажигания или катушки;
• поломка кнопки управления;
• в карбюраторе наблюдается сильный подсос воздуха;
• залипание колец;
• карбюратор отрегулирован неправильно.

При необходимости замены деталей лучше приобретать оригинальные элементы, иначе это может отразиться на производительности прибора.

Как отрегулировать карбюратор

В некоторых случаях может понадобиться настройка карбюратора бензопилы. Он подробно описан в руководстве и должен производиться в следующих условиях:

• чистый воздушный фильтр;
• прогретая до рабочей температуры мотопила.

Этапы регулировки карбюратора на бензопиле с помощью винтов:

1. Подготовить инструмент — специальную отвертку для винтов с нестандартными шлицами.
2. Удалить грязь и пыль с прибора и его узлов.
3. Винты H и L перевести на 1,5 оборота, винт T ослабить.
4. Запуск и прогрев пилы 2-3 минуты.
5. Винтом L довести до максимального оборота холостого хода, повернуть винт на 90° против часовой стрелки.
6. Постепенно увеличить холостые обороты, закручивая винт T.
7. Отрегулировать максимальные обороты двигателя винтом H. Оптимально использовать для этого электронный тахометр.

Регулировка карбюратора бензопилы Хускварна своими руками прошла правильно, если агрегат без проблем запустился. Дополнительно отрегулировать карбюратор на бензопиле Хускварна может потребоваться, если вы стали использовать другую топливную смесь или сменили летний режим инструмента на зимний.

Разборка и сборка

Для устранения поломок потребуется произвести разбор инструмента

Важно запомнить расположение деталей для обратной сборки. В этом поможет схема бензопилы, в которой обозначены все узлы и элементы

Разбор прибора производится:

• при проверке свечей зажигания;
• при замене амортизаторов;
• при ремонте стартера;
• при замене карбюратора.

Прежде чем самостоятельно приступить к сложному ремонту поршневой группы, убедитесь, что справитесь с задачей. Для этого придется приобрести точные инструменты — нутрометр и микрометр.

Регулировка Хускварны 142

Пользователь может самостоятельно отрегулировать степень натяжения цепи при помощи соответствующего винта – цепь должна свободно передвигаться по шине, но не провисать.

Винты регулировки бензопилы Хускварна 142

Если мотор Хускварна 142 не заводится или глохнет, рекомендуется сначала проверить фильтры – при необходимости почистить их. Следующая причина возможной неисправности – залитая или сгоревшая свеча зажигания. Нужно проверить её на искру, просушить или заменить.

Особое внимание необходимо уделять настройке карбюратора – неправильные регулировки чаще всего являются причиной затруднённого старта и перебоев хода бензопилы Хускварна 142. Вращением регулировочных болтов на корпусе прибора (Т — холостой ход, H — высокие обороты, L — низкие обороты) достигается оптимальный и устойчивый режим работы

Подобная регулировка топливной системы также проводится при переходе на другое горючее или смене климатических условий эксплуатации бензопилы

Вращением регулировочных болтов на корпусе прибора (Т — холостой ход, H — высокие обороты, L — низкие обороты) достигается оптимальный и устойчивый режим работы. Подобная регулировка топливной системы также проводится при переходе на другое горючее или смене климатических условий эксплуатации бензопилы.

Техника выполнения

Для регулировки инструмента необходимо выполнить следующие действия:

Карбюратор бензопилы Хускварна 142

• В выключенном положении выставить заводские настройки положения винтов H и L в соответствии с инструкцией по эксплуатации Хускварна 142.
• Запустить двигатель, подождать несколько минут для прогрева до рабочей температуры.
• Отрегулировать ход на низких оборотах. Вращая винт L по часовой стрелке, найти положение максимальных оборотов силового агрегата. Затем повернуть винт на ¼ оборота против часовой стрелки. Цепь не должна вращаться – в противном случае необходима корректировка винта T.
• Отрегулировать ход на высоких оборотах. К работающей пиле подключить тахометр, полностью выжать ручку газа. Проверить показания прибора – если они отличаются от приведённых в техописании, провернуть винт H в нужном направлении до достижения нужного результата.
• Отрегулировать холостой ход. При работающем двигателе провернуть винт T по часовой стрелке до положения, пока цепь не придёт в движении. Провернуть винт в обратном направлении до остановки цепи.

При правильно проведённых настройках карбюратора бензопила быстро набирает обороты и издаёт характерный звук 2-тактого двигателя.

Для использования не каждый день в бытовых целях бензопила Хускварна 142 подходит идеально – небольшая масса, низкий уровень шума и вибрации, отличные режущие характеристики. Запчасти и расходные материалы представлены в широком ассортименте и всегда доступны. Текущее обслуживание, регулировку и мелкий ремонт пользователь может провести самостоятельно.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают. Карбюраторы генераторов часто имеют лишь один регулировочный винт, но возможно встретить и многие другие модификации этой запчасти. Его регулировка позволяет исключить завышенный расход топлива и утечку несгоревшего масла.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входит Характеристики:

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации. Принцип двух масс Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система. Бесперебойное функционирование Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Трехсекционный коленчатый вал Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.
