Инструкция по эксплуатации бензопилы Homelite CSP 3314
Одной из самых сложный операций является холодный запуск двигателя Homelite CSP 3314. Он производится, когда пила стоит на земле, а задняя ручка фиксируется ступней. Сперва устанавливается тормоз, и ключом запускается зажигание. Затем выдвигается задвижка фрикциона, несколько раз нажимается шарик прокачки, нажимается разжимы регулятора, регулятор и фиксатор дросселя. После чего до полного запуска вытягивается пусковая ручка.
Выключается пила гораздо проще путем переведения ключа зажигания в положение Стоп.
Объявление:
Помимо основных операций по эксплуатации, к которым привыкли пользователи пил, важно не забывать о поддержке их работоспособного состояния. В первую очередь важно следить за состояние шины и пильной цепи, прочищать воздушный фильтр карбюратора и пусковой механизм
О том, как проводятся эти операции, можно узнать из инструкции к инструменту. Обязательно также продувать воздухом внешние элементы мотора, в том числе ребра маховика и цилиндра от мусора и древесной пыли. Не стоит забывать о прочистке глушителя и замене расходных материалов таких, как свечи зажигания и топливные фильтры.
Бедная и богатая смесь
Еще немного о «бедных» и «богатых» смесях.
«Богатый микс»
«Богатая» смесь. это топливная смесь, в которой количество топлива, подаваемого в карбюратор, превышает норму. В этом случае топливо не успевает полностью сгореть и вырабатывает меньше энергии, чем при оптимальном соотношении топлива к воздуху. Частично необработанное топливо поступает в глушитель, после чего бензопила сильно курит.
READ Неисправности Масляного Насоса Штиль 180 Бензопилы
«Бедный микс»
«Бедная» смесь имеет избыток воздуха, что также нехорошо, поскольку имеет свои недостатки. А именно: недостаточная энергия во время вспышки (что означает потерю мощности в результате), чрезмерный нагрев цилиндра из-за недостаточной смазки и высокой скорости, что приводит к точкам и близко к двигателю, «застрявшему» там.
Homelite CSP 4016 – устройство и описание бензопилы
Бензопила Хомлайт этой модификации пользуется высоким спросом благодаря массе нововведений, которые присутствуют в ее конструкции. Для увеличения сроков службы цилиндров производитель покрыл их хромированным составом, препятствующим появление коррозии.
Как и в предыдущей модели, эта пила оснащена уникальным пусковым устройством ZipStart, который существенно понижает нагрузку на запчасти инструмента. В конструкцию входит качественный ручной тормоз, который мгновенно останавливает ход шины в случае обратного удара. Для снижения расхода масла производитель оснастил пилу системой автоматической подачи смеси. Среди других технических характеристики инструмента выделяется:
- Мощность двигателя – 1900 Ватт или 2,6 л. с.;
- Объем мотора составляет 40 см 3 ;
- Скорость вращения мотора – 10 тыс. об/мин.;
- Звеньев в штатной цепи – 65;
- Длина шины – 40 см;
- Толщина цепи составляет 1,4 мм.;
- Объем топливного бака – 370 мл;
- Объем бака для масла, смазывающего цепь – 230 мл.
Этот инструмент входит в число бытовых бензопил, предназначенных для спиливания небольших деревьев и подготовки дров для бытовых нужд. В штатную комплектацию инструмента входит шина, цепь, инструменты для монтажа, чехол для шины и масло для смазки цепи. В наборе также присутствует инструкция по эксплуатации и гарантия от производителя на 1 год.
Вес бензопилы в готовом для работы виде составляет немногим более 5,5 кг. Благодаря этому ее без труда можно использоваться для спиливания высоких деревьев, имея под собой устойчивое основание.
Бензопила Homelite CSP 3314 – комплектация и области применения
Эта пила от компании Homelite выделяется выносливостью и широким спектром использования. В быту инструмент справляется с удалением старых сухих веток, спиливанием небольших деревьев и заготовкой бревен для отопления. Нередко эта модель используется строителями, а также сотрудниками коммунальных и спасательных служб.
В базовую комплектацию пилы входит надежный бензиновый мотор, оборудованный профессиональной поршневой группой. Все детали последней изготовлены из закаленной стали, что дает им возможность выдерживать перегрев и повышенное трение. Для плавного запуска мотора производитель предусмотрел ручной стартер с системой Zip Start, которая дает возможность запустить мотор без рывков.
Пила Хомлайт 3314 выделяется простотой конструкции. Свободный доступ к часто заменяемым деталям пилы дает возможность быстро выполнить ее ремонт.
За распиливание древесины в устройстве пилы Хомлайт отвечает фирменная шина и цепь. При необходимости оператор может заменить гарнитуру комплектом большей длины. Для смазки цепи в конструкции модели предусмотрен автоматический масляный насос. Он срабатывает только во время движения цепи по шине. За натяжение цепи в базовой комплектации модели отвечает боковой винт. Отрегулировать его положение можно своими руками, без помощи инструментов.
Характеристики этой модели Хомлайт включают:
- мощность штатного ДВС – 2 л. с.;
- вместительность штатного резервуара для топлива – 570 мл;
- возможная длина используемой для работы шины –30 – 35 см;
- шаг штатной цепи – 3/8 «;
- масса вместе с гарнитурой – 4,7 кг.
В устройство бензопилы включена эффективная система подавления вибрации. Инерционный тормоз цепи повышает безопасность при работе с инструментом, и надежно защищает оператора при обратном ударе.
Преимущества и недостатки
Покупателей брендовой продукции Homelite привлекает редкое сочетание доступной стоимости, высокого качества и современных рабочих характеристик. Не стала исключением модель серии CSP 4016 с самой лучшей стороны зарекомендовавшая себя в широком перечне хозяйственных работ.
Пила отличается от аналогов рядом полезных технических решений в первую очередь это:
- наличие систем и устройств эксплуатационной безопасности;
- износостойкая хромировка зеркала цилиндра;
- эргономичная конфигурация корпуса и держателей;
- совершенная система электронного зажигания, способствующая уверенному запуску, стабильной работе двигателя на всех режимах, независимо от уровня нагрузки и температурных факторов окружающей среды;
- унифицированная конструкция пильной гарнитуры, позволяет использовать запчасти и комплектующие от однотипных по мощности моделей других брендов.
Общий анализ потребительских отзывов конструктивных и производственных недостатков не выявил. Претензии владельцев в большинстве своем касаются дефицита запасных частей, в некоторых регионах имеет место низкая оперативность сервисных служб.
Модельный ряд бензопил Homelite
За свою историю компания выпустила несколько десятков моделей цепных бензомоторных пил. Некоторые из них давно сняты с производства, однако есть несколько интересных моделей, которые производятся в данное время. Предлагаем вам познакомиться с некоторыми из них:
Homelite CSP 3314
Эта компактная модель имеет совсем небольшой вес (4,3 кг) и оснащена шиной в 14″. Однако бензопила оборудована всеми современными системами, которые обеспечивают безопасность и комфорт оператора. Пила комплектуется стартером со встроенной функцией «легкий старт», на ней установлено электронное зажигание и увеличенный (570 мл) топливный бак. Модель Homelite CSP 3314 с успехом применяется при проведении ремонтных и строительных работ, с ее помощью вы сможете распилить дрова и обрезать садовые деревья.
Бензопила Homelite CSP 3314
Homelite CSP 3316
Бензопила относится к бытовому классу, имеет двигатель в 2л.с., она оснащена модернизированной системой виброгашения. За счет регулируемого маслонасоса достигается значительная экономия расходования масла, и улучшается смазка пильной гарнитуры. Конструкторы оснастили модель Homelite CSP 3316 шиной на 16″, что значительно расширило сферу ее применения. Эта цепная пила с успехом используется для заготовки и распиловки дров, а ее небольшой вес вызывает повышенный интерес стороны строителей.
Бензопила Homelite CSP 3316
Homelite HCS3335A
Легкая, практичная бензопила для домашнего использования. Оснащена надежным, выносливым двигателем с металлокерамическим покрытием деталей поршневой группы. На пиле установлен двигатель, мощностью в 2 л.с. и шина на 35 сантиметров. Отметим наличие системы ZipStart, облегчающей запуск двигателя, металлического зубчатого упора и виброизолированных рукояток. Все эти системы способствуют комфорту оператора и повышают производительность труда. Бензопила Homelite HCS3335A отлично зарекомендовала себя при распиловке древесины разных пород, она с успехом используется в строительных и ремонтных работах.
Бензопила Homelite HCS 3335A

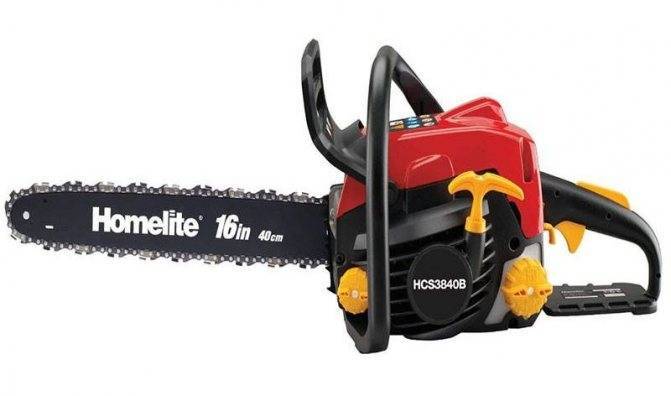

Homelite HCS-3840B
Эта модель принадлежит к бытовому классу, хотя по многим эксплуатационным характеристикам не уступает профессиональным инструментам. Заметим, что мотор бензопилы имеет увеличенный моторесурс, за счет хромированного напыления на стенках поршня и цилиндра. Благодаря функции ZipStart вы с легкостью запустите двигатель не подвергая риску исправность стартера. Пила имеет небольшой вес, компактные размеры и эргономичный корпус. Может использоваться при выполнении любых хозяйственных работ, включая заготовку дров, поперечную и продольную распиловку древесины.
Бензопила Homelite HCS-3840B
Homelite CSP 4016
Бензопила оснащена двигателем, мощностью в 2,0 л.с и отличается наличием специальной пильной гарнитуры Safe-T-Tip, монтируемой на носок шины. Это усовершенствование увеличивает производительность труда и предотвращает преждевременную усталость оператора. Система Safe-T-Tip также уменьшает возможность отскока шины, повышая, тем самым, безопасность инструмента. Бензопила Homelite CSP 4016 может эксплуатироваться с шиной, длиной до 50 сантиметров, что позволяет использовать ее при валке и распиловке деревьев с диаметром до 45 см.
Бензопила Homelite CSP 4016
Homelite CSP 4518
По многим параметрам эта бензопила относится к полупрофессиональному классу, хотя производитель и классифицирует ее как бытовую. Прежде всего, стоит упомянуть о трехступенчатой системе очистки воздуха и наличии усовершенствованной антивибрационной системы. Цепная пила Homelite CSP 4518 имеет безинструментальный натяжитель и бесключевой доступ к свече зажигания и воздушному фильтру. Бензопила адаптирована под высокий теп работы, при этом стоит упомянуть довольно экономичный двигатель. Эта модель может применяться для всех видов работ, включая непрофессиональную валку леса.
Бензопила Homelite CSP 4518
Триммеры
Мотокосы Homelite применяются для поддержания в порядке небольшой придомовой территории.
Триммеры Homelite имеют различную мощность, и исходя из этого они могут без проблем справляться с различной растительностью высотой до 30 см.
Бензиновые
С целью облегчения процесса запуска бензиновых триммеров Homelite был установлен праймер, который закачивает топливную смесь в карбюратор и помогает в приведении его в действие.
Для улучшения комфортабельности проведения работ, все бензокосы Homelite оснащены антивибрационными ручками, которые поглощают большую часть исходящей вибрации.
Бензокоса Homelite F2020
Это первая бензокоса в модельном ряду бренда Homelite. Мощность мотора F2020 составляет 42,5 см3, при весе в 4,44 кг.
Бензокоса Homelite F 2020
- Не смотря на скромную мощность и вес, скорость вращения шпинделя высока составляет 9 000 об/мин.
- Ширина захвата триммера Homelite F2020 поверхности леской составляет 432 мм.
Бензокоса Homelite F3045
Это роторная модель бензинового триммера с мощностью двигателя 0,9 л.с., которая применяется при регулярном уходе за небольшими придомовыми газонами.
- Вес бензокосы Homelite F3045 составляет 4,7 кг.
- Ширина захвата составляет 43 см.
Бензокоса Homelite HBS 30 SBS
Эта газонокосилка может стать надежным помощником в поддержании в порядке газонов, как малого, так и среднего размера.
Бензокоса Homelite HBS 30 SBS
- Бензиновый мотор мотокосы Homelite HBS 30 SBS имеет мощность 1 лошадиную силу.
- Объем бака для топливной смеси составляет всего 0,5 литра, и этого не хватает многим владельцам.
- Бензокоса Homelite HBS 30 SBS может производить работы как с леской толщиной 2,4 мм, так и с тройным ножом.
- Весит это устройство 7 кг.
Бензокоса Homelite HBC 26 SBS
На этой газонокосилке стоит роторный двухтактный двигатель с мощностью 1 лошадиная сила.
Триммер Homelite HBC 26 SBS
Велосипедная рукоятка мотокосы Homelite HBC26SBS позволяет производить работы с максимальным комфортом. При необходимости ее можно разобрать и компактно расположить для хранения и транспортировки.
Ширина скашивания мотокосы Homelite HBC 26 SBS составляет 43 см.
Бензокоса Homelite HBC 26 SJS
По своим техническим характеристикам эта газонокосилка идентична предыдущей, только на ней установлена не велосипедная рукоять, а Р-образная.
Бензокоса Homelite HBC 26 SJS
Бензокоса Homelite HBC26CDY
Данная мотокоса имеет бензиновый двигатель с мощностью в 0,9 лошадиных сил. Охлаждение мотора бензокосы Homelite HBC26CDY происходит при помощи воздушного потока.
- Топливный бак имеет объем всего 0,3 литра, и его хватает всего на 30 минут эксплуатации.
- Масса бензокосы Homelite HBC26CDY составляет 4 кг.
Электрические триммеры бренда Homelite
Электрическая косилка Homelite HLT 1000 EX
Триммер Homelite HLT 1000 EX
Мощность двигателя этого триммера составляет 1кВт, и она предназначена для ухода за частным газоном среднего размера.
Ширина захвата мотокосы Homelite HLT1000EX составляет 38 см.
Вес этого триммера достигает 6,2 кг, это не много, но и не мало.
Электрическая косилка Homelite HLT6038
Этот триммер идеально подойдет для обработки участка с площадью до 5 соток. На нем установлен электрический двигатель с мощностью 0,6 кВт.
Электрокоса Homelite HLT6038 может производить работы исключительно с леской диаметром до 1,5 мм. Ширина покоса составляет 38 мм.
Электрическая косилка Homelite HLT6038
Лучшие модели Homelite
Всего в бренде Homelite представлено большое количество триммеров, которые отличаются своей мощностью и рукоятью.
Наиболее привлекательными моделями газонокосилок для частного применения являются Homeline F2020 и F3045. Они легкие, достаточно мощные и потребляют небольшое количество топлива.
А вот для длительного применения рекомендуется применять HBC30SBS или HLT26CDY. Они имеют улучшенный защитный кожух и более качественное охлаждение для поддержания рабочей температуры на протяжении более длительного периода времени.
Модельный ряд: технические и эксплуатационные характеристики
Homelite CSP 3314
В круг применения этой модели весом 4,5 кг входит — распиловка топливной древесины, кронирование деревьев, не исключается применение легкого и компактного инструмента в деревянном строительстве. Мощности 2-х сильного двигателя хватает для активации 14-дюймовой пильной гарнитуры.
Несмотря на небольшой 33 см3 рабочий объем двигателя, бензопила Хомлайт оборудована:
- системами легкого запуска;
- электронного зажигания;
- очистки воздуха и компенсатором вибрации;
- автономность работы повышена за счет увеличения емкости топливного бака до 570 мл.
Homelite CSP 3316
Эксплуатационные возможности идентичной по тяговым характеристикам бензопилы бытового класса расширены за счет установки более производительной шины длиной 40см, повышения эффективности штатного виброгасителя.
В конструкции данной модели улучшена надежность системы автоматизированной смазки и охлаждения пильной гарнитуры, а также стойкость пластмассовых деталей к неблагоприятным внешним воздействиям.
Применение маслонасоса с регулируемой производительностью предоставляет возможность расходования цепного масла с 50%-й экономией, способствует отказу пользователей от применения дешевых и малоэффективных масляно-смазочных суррогатов.
Homelite CSP 4016
При проектировании этой модели основной упор сделан на повышение комфорта безопасности сложных распиловочных работ, оптимизацию тяговых параметров двигателя. Эксплуатационные возможности инструмента расширены применением двигателя мощностью 1,5 кВт, специальной пильной гарнитуры с плавным ходом цепи, монтируемого на носок шины кожуха Safe-T-Tip.
Доработка способствует правильному началу распила, практически устраняет риски получения травм при обратном ударе. Модель 4016 может эксплуатироваться с шинами длиной от 41 до 50 см.
Homelite CSP 4518
Инструмент с 3-сильным двигателем объемом 45 см3 по многим параметрам может претендовать на полупрофессиональный статус.
Бензопила Хомелите этой серии отличается от предыдущих моделей:
- применением рукояток с совершенной виброзащитой;
- наличием трехступенчатой очистки воздуха;
- безинструментальным доступом к внутренним узлам и агрегатам;
- ручным и инерционным включением аварийного тормоза;
- наличием металлического ловителя цепи.
В достоинствах этой модели — большой запас вращательного момента, экономный расход топлива, возможность продолжительной работы на эксплуатационных режимах без частых остановок, необходимых для охлаждения силового привода.
Бензопилы этой серии ориентированы на механизацию сложных и больших по объему работ, связанных с валкой деревьев, распиловкой древесины на дрова, очисткой выделенных под застройку участков от высокорослых кустарников.
Регулировочные инструменты
Для регулировки карбюратора вам понадобятся крестовые или шлицевые отвертки различной длины или толщины. Размер зависит от конструкции этого агрегата и характеристик сборки двигателя. Следует отметить, что некоторые производители выпускают карбюраторы, предназначенные для использования специальных инструментов.
READ Чем Пилить Подоконник Пвх
В частности, для установки карбюраторов Husqvarna и других импортных инструментов может потребоваться специальная отвертка. Желательно прояснить этот вопрос даже при покупке бензопилы, чтобы вы могли заранее приобрести необходимое дополнительное оборудование.
Кроме того, промытый бензин или ацетон потребуется для промывки и очистки устройства. Они используются для очистки наружных поверхностей карбюратора. Все внутренние каналы промываются керосином, дизельным топливом или белым спиртом. Перед мойкой карбюратор демонтируется, удалите все резиновые или пластиковые детали, которые могут соприкасаться с агрессивными химическими веществами.
Гаечные или кольцевые ключи используются для разборки карбюратора. Промывка внутренних каналов проводится в специально отведенных ваннах, иногда для этого используют пластиковые шприцы.
Популярные модели
Компания Homelite, специализируясь на бюджетном электро- и бензоинструменте, постоянно расширяет модельный ряд своих бензопил, учитывая современные технические разработки. В ассортимент бренда входят не только бытовые, но и полупрофессиональные пилы — Homelite CSP 4518. Наибольшей популярностью пользуются модели, пригодные для несложных работ на загородном участке:
- Homelite CSP 3314;
- Homelite CSP 4016.
Между собой все представленные модели отличаются мощностью, оснасткой и техническими характеристиками. В зависимости от этих показателей, стоимость бензопил также может существенно колебаться.
Бензопила Homelite CSP 3314
Одна из самых популярных моделей, благодаря своей легкости и универсальности. В основном, используется в бытовой сфере для решения несложных задач в сравнительно небольших объемах (подрезка деревьев на приусадебном участке, заготовка дров для личного использования, простые ремонтные работы).
Homelite CSP 3314 оснащена оригинальной системой ZipStart, обеспечивающей легкий и плавный запуск. Безопасность обеспечивается инерционным тормозом цепи. Так же имеется фирменная система виброгашения.
Основные характеристики:
- мощность — 2.0 л.с.;
- вес — 4,5 кг;
- габариты: 46х26х28 см;
- объем двигателя — 33 куб.см;
- объем топливного бака — 0,57 л;
- объем масляного бака — 0, 35 л;
- длина шины — 35 см;
- шаг цепи — 3/8;
- ширина паза — 1,3 мм.
Бензопила Homelite CSP 4016
Эта пила подходит для распила особенно крупных стволов деревьев, благодаря специализированной пильной гарнитуре и мощному бензиновому двигателю. Объемы топливного и масленого баков увеличены, что позволяет использовать бензопилу длительное время без перебоев. Безопасность владельца обеспечивается специальным кожухом на носу шины. Он снижает вероятность травм при отскоках.
В конструкции бензопилы предусмотрена возможность установки вариативных шин (возможная длина от 41 до 50 см). Устройство максимально унифицировано производителем, что позволяет использовать в случае необходимости комплектующие других брендов от однотипных по мощности моделей.
CSP 4016 относится к новому поколению бензопил Homelite, в котором производитель исправил наиболее распространенные недочеты и оптимизировал конструкцию. При этом стоит отметить, что нововведения разработчиков и усиленная мощность почти не отразились на габаритах и весе данной модели.
Основные характеристики:
- мощность — 2,58 л.с.;
- объем двигателя — 40,2 куб.см;
- длина шины – 40 см;
- шаг цепи — 0,325;
- ширина паза — 1,3 мм;
- объем топливного бака — 0,37 л;
- объем масляного бака — 0,24л.;
- вес — 4,7 кг.
Бензопила Homelite CSP 4518
Данная модель относится к полупрофессиональному классу и предназначена для решения самых сложных бытовых задач (валка крупных деревьев, масштабная расчистка участков от высоких кустарников, заготовка больших объемов дров). Конструктивные особенности бензопилы рассчитаны на высокие нагрузки без постоянных остановок для охлаждения механизмов. При этом обеспечен свободный доступ к внутренним узлам, что значительно облегчает самостоятельный ремонт и обслуживание бензопилы.
CSP 4518 оборудована более совершенной виброзащитой, многоступенчатой системой очистки воздуха, а так же ручным и инерционным включением аварийного тормоза.
Модель отличается эргономичным дизайном и сравнительно небольшим весом, что позволяет работать с бензопилой продолжительное время.
Характеристики:
- Вес — 4,6 кг;
- мощность — 3 л.с.;
- длина шины — 45 см;
- рабочий объем двигателя — 45,0 куб.см;
- объем топливного бака — 0,55 л;
- тип двигателя — двухтактный одноцилиндровый бензиновый;
- объем масляного бака — 0,35 л;
- система запуска — ручной стартер;
- тип топлива: бензин АИ-92 и масло для двухтактных двигателей.
Это интересно: Характеристики универсальной и легкой бензопилы Husqvarna 135: советы эксперта
Видео: Бензопила Homelite Регулировка Карбюратора
Процедура установки углеводов:
Осторожно затяните винты H и L по часовой стрелке до упора, стараясь не сломать винты. это приведет к полной потере карбюратора.
Откручиваем оба винта на полтора оборота.
Запустите двигатель на 10 минут и прогрейте его
Это необходимый момент, потому что карбюратор не может быть правильно установлен на холодном двигателе.
Поворачивая винты H и L, попеременно регулируйте вращение вала на максимальной и минимальной скоростях.
Регулируя положение винта T (или он может иметь другое обозначение), скорость холостого хода бензопилы регулируется. Необходимо добиться плавной и стабильной работы двигателя
Важно следить за тем, находится ли цепь в режиме ожидания или нет. Если он движется, слегка поверните винт против часовой стрелки.
Проверьте работу двигателя визуально и на слух. Слишком богатая смесь приводит к образованию густого дыма из выхлопных газов. Когда бедная смесь подается во время работы пилы, слышен свист. Чрезмерная экономия вредна. если вы установите винт L на «плохое» топливо, возникнут проблемы с запуском двигателя. При установке на бедную смесь винт H заметно потеряет прочность. Вы можете определить правильную настройку по следующим критериям:
- На холостом ходу двигатель не задерживается, а цепь неподвижна;
- Во время работы двигателя нет избыточного дыма из выхлопной трубы;
- Двигатель демонстрирует хороший отклик на газ (он быстро набирает обороты при нажатии на акселератор).
READ Как Заточить Цепь Бензопилы Stihl
Подробное описание настройки доступно в инструкциях, прилагаемых к инструменту в упаковке. Это должно быть тщательно изучено, так как могут быть некоторые особенности или особые требования, которые установлены производителем и применяются только к данной модели пилы. Если все требования будут выполнены точно, производительность бензопилы будет восстановлена до ее первоначального состояния.
