Алмазно-абразивная шарошка по металлу: конусный наждак для дрели с корундовой, абразивной и алмазной головкой

Правильное использование шарошек

Чтобы продлить срок службы шарошек, требуется соблюдать некоторые правила.

Перед началом работ необходимо продумать технологическую операцию с учетом обрабатываемого материала, формы получаемого профиля.
Подобрать электроинструмент с запасом мощности.
Обработку поверхности необходимо производить так, чтобы вся рабочая поверхность находилась в контакте с деталью, а не только ребро.
Вращающийся хвостовик шарошки не должен входить в контакт с обрабатываемой деталью. Может произойти разрушение наконечника или хвостовика.
Во время обработки не следует применять большие нагрузки. Они приводят к снижению эффективности обработки, перегреву инструмента и электропривода.
Скорость вращения влияет на качество обработки, энергозатраты и длительность работы электродрели. Максимальные обороты вращения положительно сказываются на данных параметрах.
Для снижения износа шарошек применяются специальные смазки. При их нанесении на рабочий орган снижается нагрузка за счет улучшенного скольжения. Срезанные частицы не разлетаются.
Для получения максимального качества обработки необходимо своевременно заменять износившийся инструмент на новый.

Виды инструмента и особенности его конструкции

Шарошки производятся в различном конструктивном исполнении, а для их изготовления, как уже говорилось выше, могут использоваться разные материалы.

По строению борфрезы могут быть:

одноконусной конструкции;
двухконусными;
трехконусными.

Разнообразными могут быть и формы головки такого инструмента. Так, встречаются шарошки с головкой конусной, цилиндрической, шаровидной, овальной или полуовальной формы. Выбор того или иного типа инструмента зависит как от характера технологических задач, так и от геометрических параметров изделия, которое предстоит обрабатывать.

Формы рабочих головок шарошек

Различаются шарошки и по материалу изготовления. В зависимости от данного параметра это могут быть:

инструменты, изготовленные из углеродистой стали;
алмазные шарошки, на рабочую часть которых нанесено напыление алмазной крошки;
абразивные шарошки, которые также могут выполняться с напылением на рабочую часть или полностью изготавливаться из абразивного материала;
твердосплавные шарошки, на металлический хвостовик которых напаяна рабочая головка из твердого сплава.

Борфрезы из углеродистой стали

Шарошки, для изготовления которых применяется углеродистая сталь, чаще всех остальных используются для работы в комплекте с электрической дрелью или шуруповертом. Это могут быть как шарошки по дереву для дрели, так и инструмент, предназначенный для обработки металлических изделий. Одним из главных достоинств такой борфрезы является ее невысокая цена.

Зубья шарошек из углеродистой стали сильно изнашиваются при работе с твердыми металлами

Используя этот металлический инструмент, даже в бытовых условиях можно выполнять обработку углублений сложной конфигурации, устранять на изделиях острые края, создавать ровные и аккуратные отверстия и увеличивать диаметр уже имеющихся.

Шарошки с алмазным напылением

Шарошки алмазные, которые также могут использоваться в комплекте с ручным электроинструментом, – это уже профессиональный инструмент. С его помощью можно выполнять тонкую шлифовку и расточку отверстий. Такие инструменты демонстрируют свою эффективность не только при обработке хрупких материалов, таких как стекло или керамика, но и при выполнении работ с высокопрочными материалами, где металлические шарошки просто бессильны.

Профессиональные насадки с алмазным напылением

Алмазная шарошка – это именно тот инструмент, которым оснащаются гравировальные установки, позволяющие обрабатывать мельчайшие детали, наносить на поверхность изделий различные узоры и надписи. Обработанная при помощи алмазной шарошки поверхность отличается минимальной степенью шероховатости.

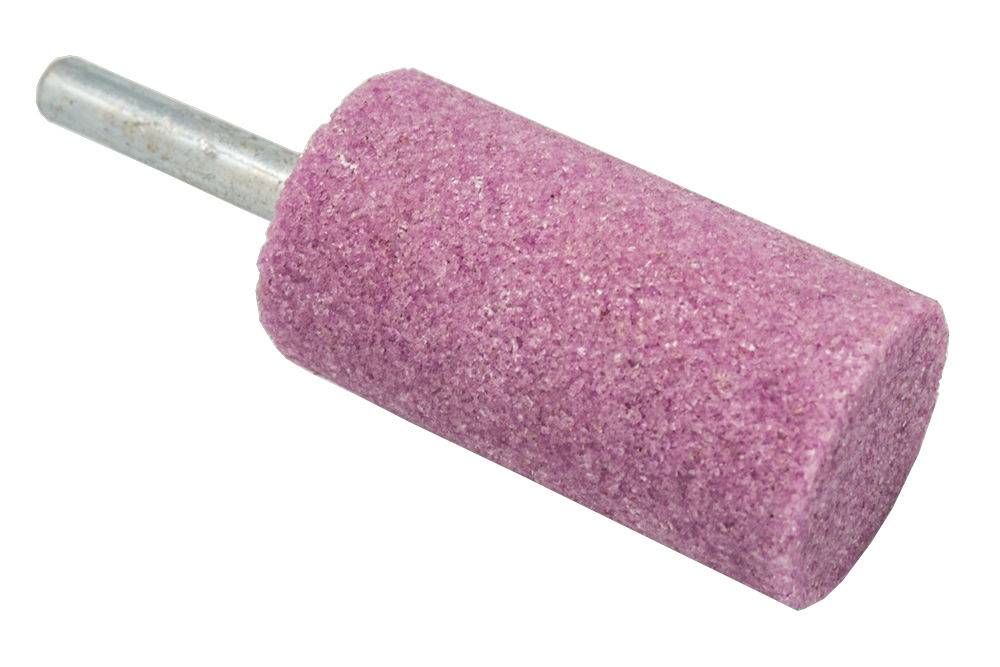

Абразивные шарошки

С точки зрения применения шарошка абразивная, изготовленная методом напыления, мало чем отличается от инструмента алмазного типа. За счет высокой твердости своей рабочей части шарошка абразивная может успешно применяться для обработки таких материалов, как металл, пластик, керамика и стекло, бетон, искусственный и натуральный камень, кирпич и др. Как и инструменты двух предыдущих категорий, шарошка абразивная может выполняться в любых формах и размерах, а также использоваться в комплекте с дрелью и шуруповертом.

Корундовые шарошки

Рабочая часть, которой оснащена шарошка абразивная, изготавливается методом напыления или целиком выполняется из абразивного материала, в качестве которого чаще всего используют электрокорунд. Шарошечное долото из абразива отличается низкой стоимостью, но и служит значительно меньше, чем даже металлический инструмент.

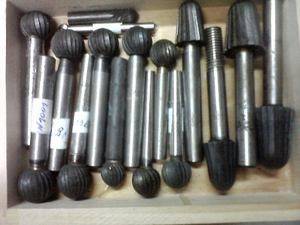

Шарошки с головкой из твердого сплава

Шарошки, рабочая часть которых выполнена из твердого сплава, используются преимущественно в производственных условиях. Твердосплавные шарошки, которыми оснащаются мощные и высокооборотистые электроинструменты, применяются для обработки материалов, отличающихся высокой твердостью, – чугуна, жаропрочной и нержавеющей стали, титановых сплавов и др.

Шарошки по металлу с твердосплавной головкой

Шарошки именно данного типа являются оптимальным выбором в тех случаях, когда необходимо качественно обработать сварные швы. Твердосплавные инструменты, рабочая часть которых также может иметь различную конфигурацию, отличаются исключительно длительным сроком эксплуатации.

Виды и классификация борфрез

На вид — это небольшой стержень, на одном конце которого находится обрабатывающая головка. За цилиндрическую поверхность стержня шарошку можно закрепить в патроне сверлильного станка, ручной дрели, шуруповерта или димера.

Обработку борфрезами можно производить на угловых скоростях от 8,5 до 950 м/сек, что эквивалентно от 500 до 60 000 об/минуту. Поэтому для их изготовления используется крепкий, качественный материал.

Классифицировать шарошки можно следующим образом.

По материалу обрабатывающей части:

сталь углеродистая;
абразивный материал;
алмазное напыление;
твердый сплав;

По строению обрабатывающей части:

одноконусные;
двухконусные;
трехконусные;

По форме обрабатывающей части:

а) цилиндрические:

прямые;
с зубом на торце;
со сферой на конце;
дисковые;
конические:

б) прямые:

с вершиной 30°;
с вершиной 60°;
с вершиной 90°;
обратные (перевернутые);
сферические;
овальные;
параболические;
в виде языка пламени;

По нарезке зубьев:

универсальные;
тонкие;
ультратонкие;
для мягких металлов;

По материалу обработки:

для металла;
для камня, бетона;
для стекла, керамики;
для пластика, кирпича, дерева.

Из следующей статьи Вы узнаете, как пользоваться круговым сверлом — балеринкой.

Борфрезы из стали

Для изготовления такого типа инструмента используется инструментальная и высокоуглеродистая, качественная сталь. После термической обработки ее эксплуатационные качества значительно возрастают.

Их широкое использование обусловлено невысокой ценой и использованием в домашних условиях. Зажав в электрическую дрель или шуруповерт, стальными шарошками можно обрабатывать и металл, и древесину.

Подобрав необходимую форму обрабатывающей головки можно обрабатывать прямые и криволинейные пазы, отверстия, торцы и фаски. Отсутствие после обработки травмирующих заусенцев и острых краев делает их популярными.

Борфрезы алмазные

Алмазное напыление позволяет обрабатывать такими шарошками:

металлы, повышенной твердости (закаленные);
хрупкие материалы (стекло, керамика).

Инструментами малого размера пользуются ювелиры для нанесения гравировки. Также маленькими алмазными шарошками обрабатываются отверстия и детали малых размеров, которые стандартизованным инструментом не обработать.

Высокая стойкость позволяет обрабатывать сварные швы, которые после остывания имеют высокую твердость. Отличительной особенностью обработки инструментом с алмазным напылением является отсутствие признаков механического воздействия.

Борфрезы абразивные

Шарошка абразивная — это уменьшенная копия наждака, только перемещаемая вручную. Абразивным инструментом обрабатывается большинство материалов. Форма обрабатывающей головки может быть любой. В качестве материала широко используется электрокорунд.

При изготовлении его можно нанести на поверхность головки тонким слоем или изготовить цельную. Закрепляется на хвостовике с помощью эпоксидной или полимерной смолы. Стоимость абразивных борфрезов достаточно низкая. Их износ велик.

Шарошка с твердосплавной головкой

Инструменты из твердого сплава традиционно применяются на производстве для обработки металлов: чугунов, титана, коррозионно-стойких сталей, на высокооборотном оборудовании. Для них характерны высокое качество обработки, высокая стойкость.

Достаточно высокая цена на твердый сплав подталкивает, чтобы купить набор шарошек. Это позволит подобрать подходящую форму для обработки.

Шарошки – что это такое и для чего они нужны

Абразивные круги относятся к категории режущих устройств. Они позволяют осуществлять такую операцию, как шлифование металлических деталей, а также повысить их степень точности. Шлифование, как правило, относится к заключительному этапу обрабатывания поверхностной части изделий, таких как отверстия, торцы, резьба и др., по этой причине к кругу предъявляются достаточно высокие требования. Круг должен быть выбран правильно, от этого зависит качество полученного изделия.

Зернистый материал, из которого изготавливают абразивное оборудование, имеет свойство загрязняться металлической пылью и мелкими кусочками металла при совершении процедуры шлифовки. Чтобы очистить его, задействуют специальные резцы, которые при работе вращаются. Именно это и есть шарошки (звездочки).

Шарошки появились давно, однако со времени своего изобретения претерпели некоторые внешние изменения. Они стали более удобной формы, а ряд пополнился новыми различными видами. Шарошки обеспечивают комфортные условия для шлифовки, экономя усилия работника и сокращая сроки обработки. Конструкция их элементарна – металлический круг с зубчатыми краями.

Алмазные боры для гравировки

Алмазные боры по праву держат звание самых популярных насадок для граверов. Они входят в профессиональные комплектации данных инструментов. Инструмент отличается прочностью и долговечностью при условии правильной эксплуатации.

Сам бор сделан из инструментальной стали. На ее поверхность нанесена пыль из мелких технических алмазов. Именно они справляются с такими прочными материалами, как стекло, керамика. Алмазными борами можно обрабатывать полудрагоценные камни, натуральные и искусственные. Они с легкостью справляются с металлами и сплавами.

Боры данного типа не применяются для черновой обработки, их цель — доводка фигурных выемок, отверстий. Насадки продаются чаще всего в наборах. Их может быть 10-20 штук, отличных по форме. Для производства тонких работ мастера могут найти алмазный бор профессионального класса и купить его в одном экземпляре.

Набор алмазных насадок на гравер

Правила использования шарошек для дрели

До середины 80-х годов прошлого столетия многие производители, выполняя обработку при помощи борфрез, делали это вручную. В тот момент, когда начали приобретаться более современные и доступные ЧПУ, изменился подход к использованию этих насадок, поскольку теперь их можно было применять в сочетании со станками.

Ручной метод использования этих головок не позволяет обеспечить идеальное качество поверхности, которая остаётся неровной. Вдобавок к этому это негативным образом сказывается на самом инструменте, у которого зазубриваются края и в результате сокращается его эксплуатационный ресурс.

Появление ЧПУ позволило улучшить определённые характеристики. В первую очередь производители теперь могут выбирать желаемую частоту и глубину канавок, их концентричность, а также угол наклона. Все это позволило и увеличить срок службы насадки. Итогом этого стала возможность обеспечить более эффективный результат обработки.

Негативным моментом ручной обработки является повышенный износ рабочей части шарошки

Для увеличения срока службы инструмента важно в точности следовать правилам его эксплуатации

В первую очередь необходимо уделять внимание следующим моментам:

Важно добиваться наиболее полного взаимодействия между борфрезой и рабочей заготовкой. За счёт этого можно улучшить качество обработки

Однако во время подобной операции важно не допускать контактирования заготовки с хвостовиком инструмента, поскольку из-за этого может произойти перегрев, а это чревато разрушением припоя.
Необходимо избегать значительного давления на борфрезы. Если нагрузка на головку будет значительной, то это уменьшит скорость обработки. Ввиду повышенного давления инструмент начнёт перегреваться и в результате сократится срок его службы.
По мере необходимости нужно менять изношенные шарошки. Если головка достаточно износилась, то оператор вынужден оказывать всё большее давление на обрабатываемое изделие. И чаще всего это заканчивается повреждением не только самой насадки, но и пневмомашины.
Необходимо регулярно обрабатывать инструмент специальной смазкой, которая поможет избежать перегрузок и улучшит скольжение насадки. Для обеспечения лучшей работы желательно периодически опускать насадку в специальную смазку, в качестве которой обычно выступает синтетическое вещество или жидкий воск.

В процессе использования шарошки важно обеспечить высокую скорость обработки, что не только продлит срок службы инструмента, но и поможет избежать необязательных расходов. При работе в скоростном режиме уменьшается риск появления неровностей и заусенец на обрабатываемом изделии

Вдобавок к этому появляется возможность для свободной обработки пазов и углов рабочего металла. Также это позволяет свести к минимуму вероятность заклинивания борфрез. При выборе скорости рекомендуется ориентироваться на следующий показатель – 450–950 метров в минуту.

Этот параметр считается оптимальным для обеспечения эффективной работы пневмомашины. Точное значение определяют с учётом диаметра используемой насадки

Помимо этого, важно периодически проводить обслуживание воздухоподающих систем рабочего места. Если рабочая скорость будет грамотно подобрана, то это обеспечит качественный результат и ускорит обработку

Для работы с металлическими изделиями важно правильно подобрать инструмент для обработки, включая и используемые насадки. Именно поэтому рекомендуется и специалистам, и любителям применять такой тип инструмента, как шарошки для дрели

Помимо того, что они способны упростить подобную работу, появляется возможность и сократить время, необходимое на обработку рабочего металла.

Однако в любом случае необходимо первым делом подобрать подходящий тип насадки, где следует учитывать прочность материала, который планируется обрабатывать. Это главный параметр, который способен значительно повлиять не только на эффективность обработки металлического изделия, но и на срок службы инструмента.

Виды инструмента и особенности конструкции

По используемому в конструкции материалу, виды шарошек по металлу бывают из:

углеродистой стали;
алмазные;
абразивные;
твердосплавные.

Углеродистая сталь используется в шарошках, которые применяются в работе с электродрелью. С их помощью можно обрабатывать изделия из дерева и металла, закруглять углы, сверлить новые и растачивать старые отверстия. Ее основное преимущество перед другими видами борфрез – низкая цена.

Алмазные шарошки по металлу чаще применяются на производстве, но их также можно встретить в наборе умельца, который занимается ремонтом. Кроме профессионального оборудования они подходят и для электродрели. На рабочую поверхность такой фрезы нанесено алмазное напыление. Это позволяет шлифовать и растачивать отверстия. Используются для обработки как хрупких, так и твердых материалов.

Абразивные шарошки

По технологии изготовления и области применения шарошка абразивная схожа с алмазной. Вместо алмазной крошки зачастую используется электрокорунд. Недолговечность в работе компенсируется низкой стоимостью.

Шарошки твердосплавные применяются на производстве в мощных станках, позволяющих создать скорость вращения до 60000 оборотов в минуту. С их помощью обрабатывают обладающие высокой твердостью стали и сплавы, чугун, титан и многое другое. Применение борфрез из твердого сплава позволяет наилучшим образом обрабатывать сварные швы.

В магазинах представлены разнообразные наборы шарошек по металлу, которые различаются по форме головки:

цилиндр;
сфера;
овал;
парабола;
язык пламени;
зенкер.

Цилиндрическая форма позволяет растачивать отверстия (в том числе и глухие), обрабатывать торцы и внутренние углы. Торец такой шарошки может быть сферическим или гладким. Первый вариант не позволит делать некоторые операции, но появится возможность использовать его вместо сферы и сэкономить на этом деньги. Если на борфрезе алмазное или абразивное напыление, то ею можно затачивать инструмент.

Алмазная шарошка

Сферическая головка используется для сглаживания граней изделия, внутренний углов и сварных швов, заточки, шлифовки и много другого. Овальная форма головки придает ей универсальность и наделает возможностями как цилиндрической, так и сферической головок. При обработке внутренних поверхностей такой шарошкой, не останется глубокого паза. Очень часто используется в автомобилестроении и автотюнинге при обработке двигателей и коллекторов.

Параболический контур может быть острым или закруглен. В первом исполнении это позволит легко устранить заусенцы в деталях зубчатых передач. Закругленная форма позволит делать небольшие пазы и обрабатывать внутренние сварные швы.

Чаще всего встречается борфреза с насадкой в форме языка пламени. Она является универсальной и подходит для выполнения большинства операций даже с самыми трудными поверхностями и материалами.

Шарошка G-Cut форма зенкер

Зенкер — это специальная шарошка, которая используется для снятия фаски на отверстии. Делать это можно и сверлом с большим диаметром, но зенкер позволяет сделать более ровную поверхность и угол наклона.

Качество материала

По своему конструктивному исполнению борфрезы бывают одно-, двух- и трехконусными. Шарошки по металлу различаются также видом материала, который выбран для их производства или дальнейшего напыления.

Инструменты из углеродистой стали — самые распространенные. Чаще всего они комплектуются с дрелью и используются для бытовых нужд:

обработки острых кромок деталей;
создания на них углублений;
расширения диаметра или получения новых отверстий.

Подобными шарошками можно работать с деревянными поверхностями или по металлу. Их основное преимущество — в доступной стоимости.

Применение борфрезы в зависимости от типа насечки

Алмазные шарошки можно комплектовать и с ручной дрелью, и со станком. Они предназначены:

для работ с хрупкими материалами – стеклом или керамикой;
шлифовки изделий из твердых металлов и сплавов, которые не поддаются металлическим борфрезам;
для шлифовки и гравировки декоративных предметов;
расточки мелких отверстий.

Алмазные шарошки дают ювелирную точность и высокое качество.

Набор алмазных шарошек

Абразивные шарошки изготовляют путем напыления на головку высокопрочного порошка, чаще всего, корунда. Благодаря высокой степени твердости корундовая шарошка широко применяется при обработке разнообразных материалов:

Корундовые шарошки

металла и камня;
керамики и стекла;
бетонных и кирпичных стен.

Абразивные борфрезы отличают низкие цены и недолговечность. Их срок эксплуатации меньше, чем у инструментов из металла.

В условиях промышленного производства, когда возникает необходимость в зачистке материалов, обладающих высокой прочностью, применяются шарошки, изготовленные из твердых сплавов.

Они бывают разной конфигурации и характеризуются:

устойчивостью к нагреву;
высоким уровнем долговечности;
комплектацией с инструментами большой мощности.

Это интересно: Современное оборудование для гравировки по металлу

Шарошки что такое для чего применяются

Шарошки еще называют борфрезами и бурами шарового, конусного, цилиндрического и других типов, в зависимости от формы насадки. Конструктивно насадка состоит из двух частей — это хвостовая часть цилиндрической формы для фиксации в патроне дрели, а также рабочая область или головка. Если с хвостовиком насадки все просто, то с рабочей частью нужно разобраться подробно, так как форма головок бывает разной, от чего зависят способности инструмента по достижению конечного результата.

Это интересно!Аналогом шарошек являются фрезы по дереву на дрель, служащие для проделывания соответствующих вырезов и форм в деревообрабатывающих материалах. Шарошки служат для применения совместно со специализированными электроинструментами, которые способны развивать скорость вращения шпинделя до 60 тысяч оборотов в минуту. К таковым инструментам относятся станки ЧПУ. Дрель развивает скорость до 7-8 тысяч оборотов в минуту, поэтому применение борфрез в этом инструменте является неправильным, но возможным. Если необходимо обработать металлическую заготовку, то в единичных случаях применение дрели допустимо.

Шарошки по металлу для дрелей имеют упрощенные формы головок, что позволяет обеспечить их функциональность в патроне маломощных инструментов. Для изготовления борфрез используются разные материалы, обладающие высокой прочностью. Это легированные и инструментальные сорта стали, которые положительно влияют на функциональность, а также имеют продолжительный срок службы.

Борфрезы бывают

Из инструментальной углеродистой стали

С маркировками У – углеродистая инструментальная, цифра от 7 д 13 — процентное содержание углерода, А – высококачественная.

Например, У10А — распространенная марка стали с 10% содержанием углерода для производства борфрез.

Стойкость таких борфрез относительно невелика, ресурс ограничен, но изделия из мягких материалов без большой интенсивности работы они обрабатывают отлично. Цена очень доступна;

Из быстрорежущей стали Р6М5

Такой инструмент значительно дороже, но им можно обрабатывать углеродистые стали, среднелегированные и другие твёрдые материалы.

Он устойчивее к высоким температурам, неизбежным при работе на больших оборотах, поэтому мало деформируется, обеспечивая высокую точность работ;

Твердосплавные

Выполненные из карбида вольфрама (ВК25, ВК30) и других карбидов тугоплавких металлов, из минералокерамики, такие борфрезы легко берут высокопрочные стали, чугун.

Твердосплавные борфрезы – наиболее распространены на предприятиях, где работы борфрезами ведутся практически непрерывно;

Алмазные

Профессиональный инструмент, отличающийся особой стойкостью и максимальной ценой. Легко растачивает самые прочные материалы.

Часто используется для финишной доводки фигурных отверстий. После работы алмазными борфрезами на изделии практически не видно следов обработки, она становится предельно гладкой;

Абразивные

Делятся на два вида: с металлической рабочей головкой, на которую нанесено напыление из абразива и полностью выполненные из абразива – электрокорунда.

На предприятиях борфрезы зачастую работают в режиме нон-стоп. Чтобы увеличить тепло- и износоустойчивость и продлить инструменту жизнь, производители твердосплавных борфрез используют дополнительное покрытие.

Варианты покрытий:

TiN, обладающий твёрдостью 2400 HV;
TiAlN, с твёрдостью 3400 HV.

Как правильно пользоваться шарошками на дрели

Шарошки не предназначены для применения их в конструкции дрелей поэтому, чтобы не снизить ресурс инструмента, к применению борфрез необходим соответствующий подход. Если учитывать советы и рекомендации по применению шарошек в патроне дрели, то можно предотвратить преждевременный выход из строя электроинструмента.

Исключить вероятность соприкосновения хвостовика насадки с обрабатываемой поверхностью. Хвостовик, в отличие от головки, изготовлен из обычной стали, поэтому малейшее прикосновение вызовет перегрев, а также последующее нарушение целостности всей насадки
Исключить избыточное давление насадкой на обрабатываемый материал. Если давить фрезой на обрабатываемый материал, то увеличивается сила трения, которая способствует понижению скорости. Избыточные нагрузки испытывает электромотор инструмента, поэтому если не хотите, чтобы дрель пришла в негодность, обработка должна выполняться правильно и аккуратно
Хорошо фиксировать обрабатываемую деталь в тисках. Работы выполняются за счет перемещения инструмента, поэтому детали, которые подлежат обработке, должны крепко фиксироваться в неподвижном положении
Если шарошка изношена или стерлась, то продолжать работать ею нельзя. Ведь таким образом увеличивается нагрузка на инструмент, а результат достичь неисправной насадкой не удастся
Окунать насадку в специальную смазку при работе, что исключит ее перегрев, а также выход из строя
Скорость вращения патрона должна быть максимальной, что позволит улучшить качество проделываемых работ
Не работать в режиме удара с шарошками в патроне дрели, так как они не предназначены для ударных нагрузок, и быстро выйдут из строя

Шарошки изготавливают разные производители, но особенно ценят мастера насадки из Германии. Такие насадки отличаются не только надежностью, но и высокой точностью, однако и цена у них не слабая. Прежде чем купить борфрезы, и работать ими в паре с дрелью, нужно понять, какие технологические задачи планируется выполнять.

https://youtube.com/watch?v=1z8J-8nkzOA%3F

Виды и особенности

Шарошечное долото производится в разном исполнении, при изготовлении которых используются разные сплавы металлов. По конфигурации рабочая часть устройства бывает:

одноконусной;
двухконусной;
трехконусной.

Форма головки может быть цилиндрической, конусной, круглой, овальной, шаровидной, полуовальной. Выбор типа инструмента зависит от особенности технологической задачи и свойств обрабатываемого материала.

Борфреза, или наждак, производится из металла с разными характеристиками. В зависимости от назначения, инструменты могут быть изготовлены:

из углеродистой стали;
с напылением алмазной крошки;
с напылением абразивного материала;
с рабочей головкой из твердого сплава.
