Якорь на перфоратор. Замена или ремонт?

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом

Устройство простого перфоратора

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

У бочкового перфораторатакие же основные узлы

Ударный механизм перфоратора может быть выполнен в двух вариантах:

ударный механизм с качающимся подшипником;

Механизм с качающимся подшипником

Механизм с кривошипно-шатунным механизмом

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Разбираем редуктор, проверяем состояние подшипника

Для определения поломки редуктора, его требуется разобрать.

Корпус из пластика снимается. Все поверхности аккуратно очистите от предыдущей смазки.

Отсоедините от редукторного корпуса растровую втулку, вал шестеренки, гильзу, имеющую поршень, и подшипник, называемый плавающим.

Этот подшипник, имеющий смешное название пьяный из-за своих качеств, находится в редукторном корпусе, и прикреплен скобой. Эту скобу попробуйте выжать плоской отверткой. Достаньте подшипник, осмотрите его. Если он пришел в негодность, замените на новую деталь.

Есть еще один интересный момент, не пропустите его. В середине этого подшипника есть второй, игольчатый. На нем двигается шестерня привода. Основную нагрузку при ударном моменте получает подшипник игольчатый. В результате чего он чаще всего ломается, и требует замены.

Втулка растра имеет в наличии болт, он прикреплен в середине кольцом стопора из металла. По обеим сторонам располагаются прорези. Через них можно добраться до механизма стопора.

Снимите фиксирующее кольцо. Теперь болт удара легко достается. Когда вы меняете или ремонтируете ударный болт, меняйте и втулку из резины для уплотнения. Все устройство будет достаточно герметичным. Ударные детали тщательно обработайте смазочными материалами, не пропуская ни одной.

Замена кнопки и щёток

Щётки в перфораторе поменять достаточно легко, каналы для них в некоторых моделях выведены наружу и закрыты пробками для доступа без разборки инструмента. В ином случае придётся лишь снять корпус электромоторной части инструмента и внимательно осмотреть коллекторный узел. Посадочные места щёток расположены внутри или около пластиковых стоек, удерживающих заглушку заднего подшипника, к ним идёт два провода. Сам механизм крепления и прижатия щёток меняется от модели к модели.

В большинстве случаев для извлечения щёток требуется лишь вытащить щипцами два металлических язычка, открутить пару шурупов или отстегнуть пружинки зажимов. При периодическом осмотре щётки рекомендуется извлекать и проверять на предмет сколов, очищать посадочные канавки от пыли и загрязнений. Будьте осторожны и не путайте левую щётку с правой, соблюдайте их исходное положение при установке. Как правило, щётки притираются под индивидуальным углом, изменение которого либо потребует провести заново притирку, либо приведёт к разрушению графитового элемента.

При замене износившихся щёток важно только подобрать правильный размер и сечение, а затем притереть щётки, поработав двигателем 2–3 минуты без нагрузки в режиме без удара. Сейчас практически каждый перфоратор комплектуется набором сменных щёток, но замену можно также найти и по остаткам уже сработавшихся

Особенности напрессовки подшипника на якорь двигателя

После того, как вам удалось успешно снять подшипник с якоря, необходимо провести ряд нужных манипуляций перед сборкой оборудования. Если вы устанавливаете новые детали, необходимо, чтобы они точно по ширине, а также внутреннему и внешнему диаметру совпадали со старыми подшипниками

Важно, чтобы при монтаже внутрь изделия не попала грязь или пыль, ведь это может привести к коррозии, появлению сколов и разного рода повреждений. Насаживание подшипника на якорь происходит с помощью металлической трубы, которую предварительно нужно смазать

В процессе напрессовки важно следить, чтобы не было перекосов. Следует также соблюдать такие нюансы:

смазывать подшипники специальным густым веществом. Оно может быть влагостойким;
смазкой заполняется лишь ½ (для оборудования с вращением до 300 оборотов в минуту) или 1/3 (для более скоростных инструментов) подшипниковой камеры. Больше вещества накладывать не стоит, ведь все лишнее все равно выдавиться во время вращения.

Иногда процесс насаживания подшипника на якорь упрощается, если его предварительно нагреть в кипящем масле. Однако нужно быть очень осторожным в данном случае и следить, чтобы деталь не нагревалась выше 100 0С.

Как поменять щетки молотком, где они?

Щетки любого электроинструмента являются частью цепи питания. И хотя щетки являются самым слабым местом электродвигателей коллекторного типа, без них не обойтись, поскольку они являются проводниками тока от источника питания к коллектору клапана.

Основная причина выхода из строя щеток. Ее истирание при эксплуатации. Когда щетка изнашивается, когда нет контакта с коллектором, цепь питания прерывается, и инструмент перестает работать. В дополнение к этой неисправности может также быть оборванный провод, идущий от терминала к щетке, или сломанная пружина. Но это крайне редкие поломки и могут быть устранены без замены щеток, если последние в порядке.

Типы щеток во вращающихся молотках:

Графиты. Имеют длительный срок службы, но из-за жесткости графита их истирание не идеальное, и это отрицательно сказывается на коллекторе.
Уголь. Поддерживает отличный контакт с коллектором, но из-за мягкости графита имеет короткий срок службы.
Угольный графит. Как следует из названия, состоит из смеси графита и угля; идеальный вариант.

Когда вам нужно заменить кисть.

Обычно запас щеток в перфораторах рассчитан на 80-120 часов работы, но кто будет вести учет работы домашнего инструмента? В связи с этим удобно иметь инструмент с индикатором износа щетки или с функцией автоматического отключения при превышении максимального износа.

Но даже при отсутствии таких важных функций вы можете определить, что пора заменить кисть:

Повышенное искрение в области коллектора;

Инструмент работает не плавно, периодически, а также скорость и падение мощности.

В этих случаях вам необходимо получить и проверить сборку щетки. Если обнаружены дефекты, описанные выше, щетки следует заменить. Дополнительным условием, когда необходимо заменить щетки, является их износ на треть от номинального значения (обычно приблизительно 8 мм).

Обратите внимание на следующее: обе щетки ВСЕГДА меняются одновременно, даже если одна из них полностью функциональна. Процесс замены щеток с перфорацией прост, и каждый может справиться с этим, особенно с навыками работы с электроинструментами

Единственное, что не у всех моделей одинаковый подход к сборке кисти. В некоторых моделях вам нужно снять половину корпуса (старые модели), а в других достаточно снять только заднюю крышку

Процесс замены щеток с перфорацией прост, и каждый может справиться с этим, особенно с навыками работы с электроинструментами. Единственное, что не у всех моделей одинаковый подход к сборке кисти. В некоторых моделях вам нужно снять половину корпуса (старые модели), а в других достаточно снять только заднюю крышку.

В некоторых современных моделях имеется специальное окно, закрытое пластиковой крышкой для замены узла щетки. В частности, это некоторые модели BOSCH.

Таким образом, в принципе, вся работа по замене кистей в штампе заключается в том, чтобы найти местоположение кисти в вашей модели, затем аккуратно удалить оттуда щетки и аккуратно вставить новый набор обратно.

Посмотрев это видео, вы поймете общий принцип работы по замене перфорированных щеток и, следовательно, справитесь с инструментом вашей модели.

Осмотр механики коллекторного двигателя

При ремонте любого электродвигателя следует проверять свободный ход вала, который зависит от износа подшипников. Продолжительное инерционное вращение ротора, отсутствие скрежета, скрипов, радиального и осевого биения вала указывает на хорошее качество подшипников при поиске причины чрезмерного нагрева коллекторного электродвигателя. Убедившись в исправности механики, можно проверять электрическую составляющую электродвигателя.

Часто бывает, что поломка в механике электродвигателя или всего электрооборудования является причиной неисправности в электротехнической части двигателя

Например, части разлетевшегося внутри электромотора подшипника или попадание осколков от других механизмов могут повредить роторные и статорные обмотки коллекторного двигателя

Поэтому разбирая электроприбор или электроинструмент, всегда следует обращать внимание на исправность других механизмов, ведь коллекторных электродвигатель внутри корпуса открыт и незащищен от попадания мелких предметов, способных его повредить

Во многих электроинструментах двигатель не защищен от попаданий мелких предметов

Профилактика и ремонт щеток

В коллекторных электродвигателях контактные щетки издают шум при нормальной работе, поэтому при ручном тестировании свободного хода вала двигателя необходимо уметь различать характер издаваемых щетками звуков. Характерные щелчки и шорох должны быть равномерными, без хаотичного скрежета и заклинивания. Очень часто причиной потери электрического контакта является механическое заклинивание контактных щеток коллектора.

Замена подшипника

Во время диагностики неисправностей частым дефектом является повышенный люфт подшипников ротора. Во избежание больших неприятностей следует их заменить.

При замене подшипников ротора в болгарке ДВТ в домашних условиях, в следующем видео используются любые подручные средства. Ротор выдавливается с помощью металлического стержня отвертки и гаечного ключа с опорой на прилив внутри корпуса редуктора. Выполнять это действие не слишком удобно, но в конечном итоге оно достигает своей цели.

В следующем видео получил дальнейшее развитие способ раскручивания крепежа фиксирующей пластины к корпусу редуктора подшипника через технологические отверстия в крыльчатке. Так как крыльчатка пластмассовая, эффективно прожечь отверстия нагретым стержнем, например, гвоздем. Для сохранения балансировки рекомендуется сделать сразу два отверстия.

Способы проверки

Каждая неисправность ротора выявляется соответствующим методом проверки.

Визуальный осмотр

Способ проверки, с которого нужно начинать диагностику. Проверить коллектор якоря на наличие механических повреждений. Царапины, задиры и сколы должны отсутствовать. Осмотреть ламели на предмет выгорания. Если одна из них темнее или взбухла – имеет место короткое замыкание между пластиной и шиной обмотки.

12-вольтной лампочкой

Подсоединить к контактам лампочки два провода. В одном из них сделать разрыв. Подключить провода к источнику питания, края «разорванного» провода положить на ламели так, чтобы они не соприкасались между собой. Вращать якорь. Если в обмотке отсутствуют пробои, то лампочка будет гореть непрерывно.

Мультиметром

Перевести данный прибор в режим измерения сопротивления. Один из щупов (полярность не имеет значения) положить на одну из пластин. Другой щуп поочередно прикладывать к остальным ламелям. Звуковой сигнал в зависимости от модели мультиметра оповестит о том, что между «трассами обмотки» есть пробой.

Тестером

Индикатор короткозамкнутых витков. Используется при проведении диагностики якорей закрытого типа. Этот тип роторов отличается отсутствием доступа к месту соединения обмотки с ламелями. Тестер имеет два светодиода – красный и зеленый. Вращая якорь, подсоединенный к тестеру, можно определить наличие пробоя в обмотке по загоревшемуся красному светодиоду.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Вначале снимите пыльник (1), сделанный из резины.

Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)

Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
Выкрутите крепеж, удерживающий сетевой кабель.
Далее, следует вытащить из креплений провода и снять кнопку пуска.
Снимите все прикрепленные к статору провода.
Извлеките щетки, открутив крепежные болты.
Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Что такое щетки и для чего они нужны?

Щетка – часть электрической цепи включения электродвигателя, проводник тока на коллектор якоря. Поскольку якорь вращается, за счет электромагнитного поля, то неподвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали при помощи кусочков графита, который скользит по пластинам коллектора, тем самым подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма противоположные полюса притягиваются, это и создает движение якоря. Как изображено ниже.

Но можно сказать, что это самое слабое место коллекторных электродвигателей, так как щетки в процессе работы стираются, а угольная пыль засоряет коллектор – это ведет к нарушению нормальной работы электродвигателя.

Читать также: Черная металлургия полного цикла города

Само строение щетки очень простое: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая прижимает поверхность к пластине коллектора.

С назначением щетки разобрались, теперь рассмотрим их типы. Токосъёмные щетки бывают трех типов. Как поменять патрон на перфораторе На самом деле их больше – но в перфораторах их не применяют. Например, так называемые «генераторные» (медно – графитовые, медно. угольные) щетки.

В перфораторе

встречаются щетки таких типов:

графитовые – долгий срок эксплуатации, но в силу твердости графита «притирка» не идеальна, а от этого страдает коллектор;
угольные щетки для перфоратора – хороший контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;
угольно – графитовые щетки как альтернатива двух предыдущих типов.

Угольные щетки для перфоратора Bosch

Разбираем редуктор, проверяем состояние подшипника

Для определения поломки редуктора, его требуется разобрать.

Корпус из пластика снимается. Все поверхности аккуратно очистите от предыдущей смазки.

Визуальный осмотр поломки

Любой, самый качественный инструмент, подвержен поломке. Особенно если его интенсивно эксплуатируют. Для которого предназначена конструкция поломки болгарки, починить инструмент у вас что получится самостоятельно. Однако предварительный осмотр конечно провести не без специальных навыков.

Зачастую у болгарок сгорает якорь. Поломка а возможно механической. При визуальном осмотре увидите неравномерный износ щёток, и конечно их обгорание. Как прозвонить якорь мультиметром

после запайки его необходимопроверить или. Уже сегодня при неисправном якоре болгарка будет вибрировать не нагреваться.

Существуют поломки электрические. К таковым можно отнести:

повреждения обмотки якоря ;
наличие замыкания в витках;
нарушенное сопротивление между сердечником не обмоткой.

Выявить такие неисправности можно при помощи специальных измерительных приборов, крапива, мультиметра.

Неисправности патрона

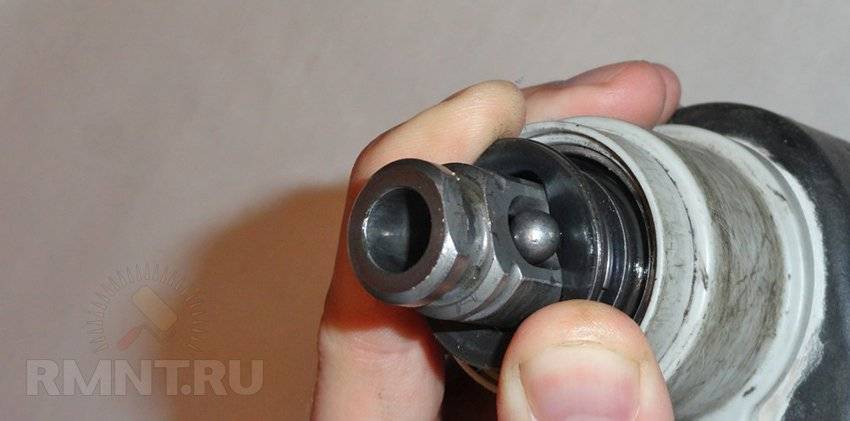

Патрон SDS состоит из штуцера с одним или двумя отверстиями, в которых посажены шарики, как правило, диаметром 6,7 мм. Шарики свободно ходят в отверстиях, пока пластиковый корпус патрона оттянут назад, в обычном положении они плотно поджаты пружиной через массивное стальное кольцо.

Чтобы разобрать патрон, нужно подковырнуть отвёрткой передний пыльник и снять со штуцера стопорное кольцо

Остальные детали просто надеты на штуцер и могут быть удалены без дополнительных манипуляций, важно лишь вернуть их на место в правильном порядке

Как правило, основной причиной неисправности патрона служат сточенные шарики или продавленные пластина и прижимное кольцо. Из-за этого оснастка либо вовсе не держится, либо вылетает при работе. Обзавестись такими шариками в любых количествах можно, разбив подшипник номер 106. Посадочные отверстия и шлицы внутри втулки имеют гораздо больший ресурс, но если замена не дала ожидаемого результата — менять штуцер придётся только в сборе со стволом.

Обратите внимание, что быстрый износ деталей патрона происходит из-за неплотной герметизации пыльников, как переднего, так и кольцевого на штуцере. Хвостовики буров нужно всегда поддерживать смазанными, а при сверлении потолка использовать специальную пылеулавливающую шайбу

Устройство перфоратора

С установкой двигателя горизонтально.
С вертикальным двигателем.

Во всём остальном все детали перфоратора в основном схожи.

Перфоратор состоит из двух частей: электрической и механической.

Электрическая часть перфоратора

Основным элементом перфоратора есть двигатель, который состоит из якоря и щёток.
Устройство управления двигателя.
Кнопка пуска и остановки.
Элементы гасящие помехи (конденсатор, дроссели);
Шнур электропитания.

В некоторых моделях выключатель совмещён с управляющим устройством.

Вспомогательные механизмы

Некоторые модели могут быть оснащены дополнительными деталями:

переключатель режимов;
пылесос;
предел глубины;
другие.

Анкерные конструкции различных типов буровых установок

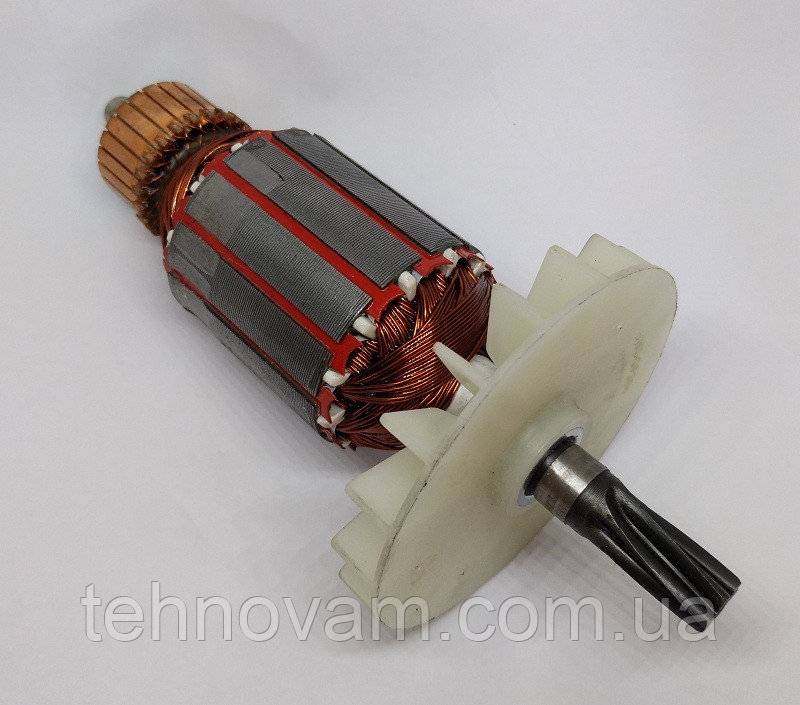

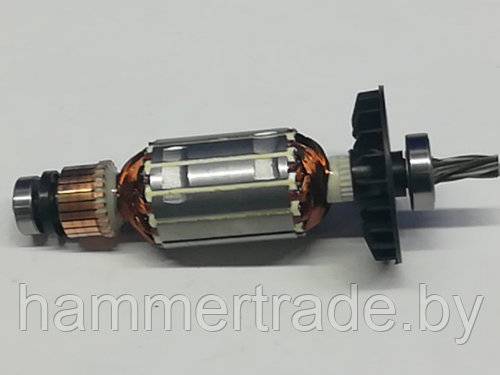

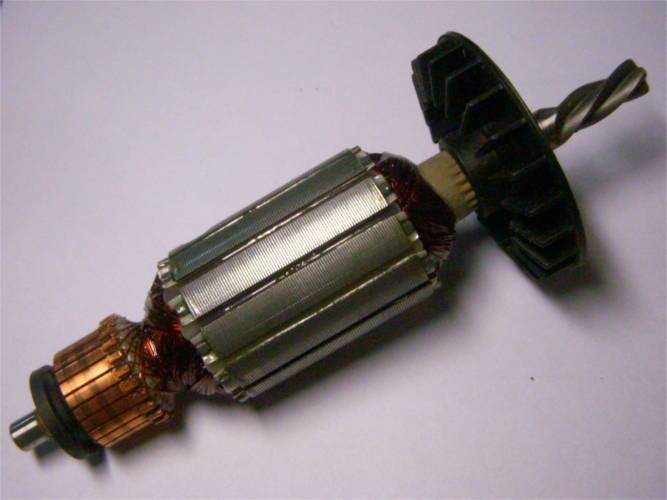

Якорь. Это вращающаяся единица любого асинхронного двигателя. Учитывая, что во время работы перфоратор испытывает значительное сопротивление разрушаемому им материалу, нагрузки на ротор часто достигают необычайных значений. Иногда они вызывают значительное снижение скорости вращения клапана, что приводит к немедленному выходу двигателя из строя.

Сопротивление фитингов на перфораторе от сгорания определяется его конструкцией. Существует два типа перфорационных анкеров:

С фазным ротором.
Белки роторных клеток.

Короткое замыкание обмотки якоря образовано стержнями, которые при сборке ротора вписываются в пазы его сердечника. В этом случае концы стержней соединены специальным кольцом ротора. Эта конструкция не имеет подвижных контактов, что положительно сказывается на долговечности сборки.

Недостатком якоря данной конструкции является ограниченный пусковой момент, что по отношению к перфораторам требует ограничения интенсивности использования в начальный момент времени после включения инструмента. Конечно, это невозможно иметь в виду, поэтому, если вы будете небрежно использовать перфоратор, долговечность белково-клеточного мотора будет низкой.

Задача решается путем установки электродвигателей протеиновых клеток на все вращающиеся молоты. Количество полюсов обмотки якоря в этом случае полностью соответствует одинаковым параметрам статора, а контакты каждой фазы выводятся во внешнюю цепь с помощью углеграфитовых щеток. Замена щетки. Это относительно простой процесс, который вы можете выполнить (для негарантийного оборудования) самостоятельно. В остальных случаях вам следует воспользоваться услугами специалистов. Зачастую цена такого вида услуг связана с необходимостью статической и динамической балансировки якоря на сверле, в котором используются специальные технологии и оборудование.
