Цель проверки адгезии
При эксплуатации строения испытание гидроизоляции на адгезию требуется, если на объекте имеются протечки воды или влага проступает на каких-то участках. Появление влаги говорит о том, что с наружной стороны фундамента, стен или кровли нет гидроизоляции или она повредилась.
Существующая изоляция может пропускать влагу по разным причинам:
- Некорректно выбранный материал;
- Материал низкого качества;
- Неправильное хранение или транспортировка материала;
- Неправильная технологии обработки поверхностей гидроизоляцией.
Испытание адгезии при эксплуатации здания позволит:
- Определить причину образования протечек;
- Определить проблемные участки;
- Определить варианты устранения дефектов;
- Подготовить официальную претензию с экспертным заключением;
- Обратиться в суд с экспертным заключением.
Во время строительства объекта испытание адгезии тоже может проводиться. Самое главное – это создать надежную изоляцию на стадии возведения здания. Неправильная защита способна привести к различным последствиям:
- Образованиям протечек и подтоплениям;
- Формированию трещин на фундаменте и стенах;
- Скапливанию плесени, которая будет негативно отражаться на окружающей среде.
Проявление всех этих факторов и позволяет исключить испытание адгезии.
Адгезиметр АДЭ-75 USB
Адгезиметр электронный АДЭ-75 USB предназначен для определения величины адгезии защитных покрытий из полимерных лент трубопроводов по ГОСТ Р 51164-98 (приложение Б метод А) или аналогичных покрытий
Важной особенностью, отличающей его от аналогов, является способность производить измерения адгезии в диапазоне от 0,01 до 75 кг. Кроме того, данный прибор может использоваться как электронный безмен для взвешивания груза с массой до 75 кг. Другой особенностью адгезиметра АДЭ-75 USB является возможность предварительной настройки порога усилия отслаивания для автоматического определения начала измерения, времени задержки после превышения порога усилия и времени измерения усилия отслаивания (адгезии)
После окончания измерения прибор автоматически вычисляет максимальное, среднее и минимальное интегральные значения величины усилия отслаивания. Прибор имеет встроенную память емкостью 30 измерений. Результаты измерений могут быть переданы на компьютер для просмотра в виде временного графика и (или) таблицы. Прибор оснащен встроенным термометром воздуха окружающей среды для контроля условий измерения адгезии. Зарядка прибора может осуществляется от любого порта USB либо от сети 220 В через адаптер питания
Другой особенностью адгезиметра АДЭ-75 USB является возможность предварительной настройки порога усилия отслаивания для автоматического определения начала измерения, времени задержки после превышения порога усилия и времени измерения усилия отслаивания (адгезии). После окончания измерения прибор автоматически вычисляет максимальное, среднее и минимальное интегральные значения величины усилия отслаивания. Прибор имеет встроенную память емкостью 30 измерений. Результаты измерений могут быть переданы на компьютер для просмотра в виде временного графика и (или) таблицы. Прибор оснащен встроенным термометром воздуха окружающей среды для контроля условий измерения адгезии. Зарядка прибора может осуществляется от любого порта USB либо от сети 220 В через адаптер питания.

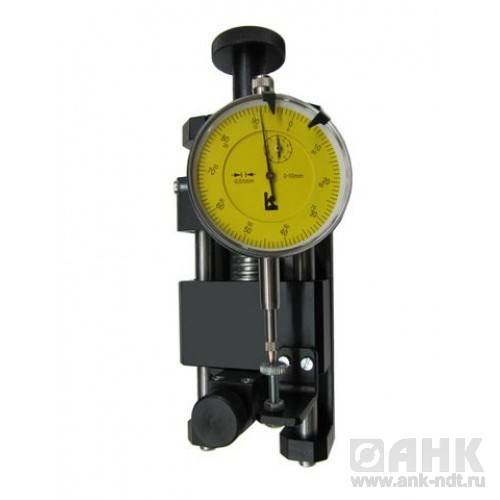

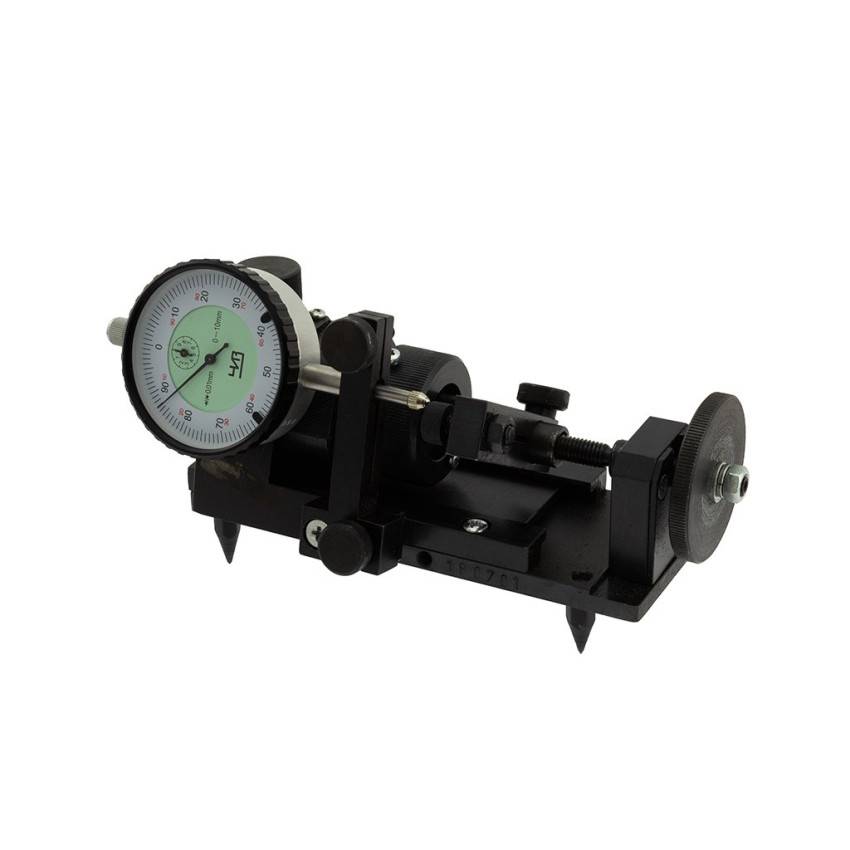

Адгезиметр СМ-1
Прибор предназначен для определения усилия прилипания битумного изоляционного покрытия к поверхности трубопровода. Измерения данным прибором производят при температуре от – 15 до 25 градусов по Цельсию (от 258 до 298 К). В случае эксплуатации адгезиметра при температуре выше 25 градусов (298 К), допускается показатель, характеризующий адгезию битумной изоляции, менее 0,2 мПа (2,00 кгс/кв. см). Для получения результата оценку адгезии проводят в трех точках, расстояние между которыми не менее 0,5 м.
Область применения адгезиметра СМ-1: прибор эффективен при работах по контролю качества изоляционных работ в заводских и полевых условиях.
Отличительные особенности адгезиметра:
- Удобен в эксплуатации
- Осуществляет контроль адгезии покрытий, созданных на основе битумных пластик, по методу Б, в соответствии с приложением 4 ГОСТ 25812-83
Комплект поставки
- Блок адгезиметра СМ-1
- Стальной резак для надреза покрытия
- Паспорт и руководство пользователя адгезиметра
- Чехол для хранения адгезиметра
Внимание! Производитель оставляет за собой право изменить комплект поставки
Дополнительно
Высококачественный прибор адгезиметр СМ-1 позволит своему владельцу достичь немалых успехов в сфере диагностики и решения задач разных уровней сложности. Он обеспечит оператора всем необходимым для осуществления оперативной и эффективной диагностики. Объектами исследований, главным образом, являются трубы с изолирующим нанесением на битумном основании.
Адгезиметр СМ-1 производит диагностику в трех зонах, которые располагаются на дистанции не менее полуметра друг от друга. Аппарат фиксирует адгезию, когезию и случаи со смешанными типами нарушений. Принцип работы с прибором следующий: оператор делает на материале надрез до самого металла, после чего на образец защитного слоя передается некоторое усиление, которое оказывает деформирующее воздействие на пружины прибора. Получившиеся результаты определяются специальным датчиком. Аппарат способен работать при температурах от -15°С до 25°С. При более высоких показателях возможно функционирование устройства при значениях менее 0,2 Мпа. Размеры аппарата составляют: 190x80x110 мм. Вес: 2,7 кг.
Конструктивно СМ-1 представляет собой набор различных приспособлений, которые находятся в прочной оболочке. Так в него входит динамическая система ведущего и ведомого механизмов со специальной пружиной. Имеется кронштейн с винтом и стопорной гайкой. Лезвие для защитного слоя располагается внутри вертикального штока.

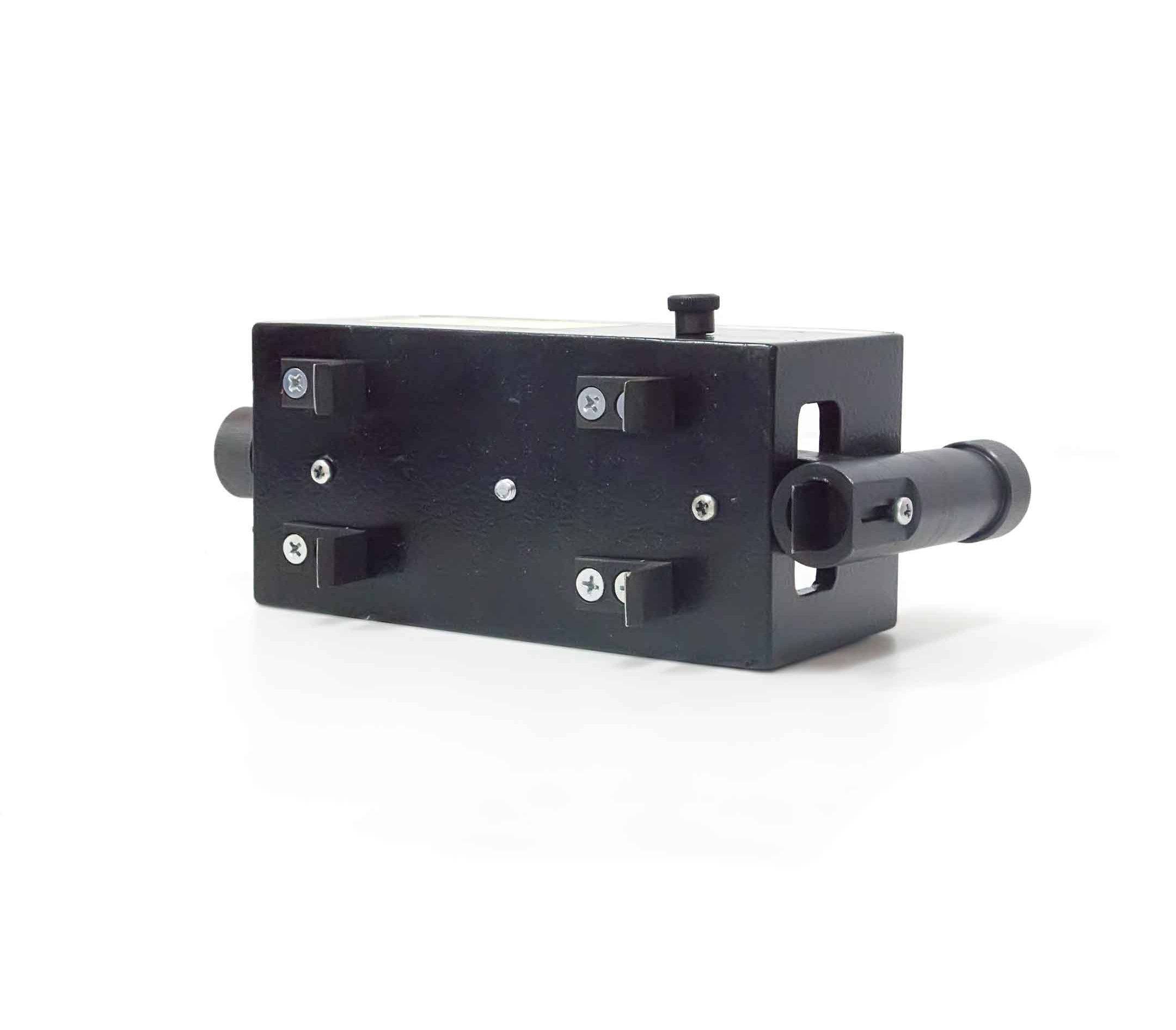

На нижнем основании аппарата имеется четыре опорных лезвия, они используются для фиксирования устройства на исследуемом объекте. На верхней части крышки находится шкала для определения показателей датчика.
Для тех, кто ищет оптимальное соотношение цены и качества, стоит задуматься о приобретении такого прибора, как адгезиметр СМ-1, он позволит оператору достичь поставленных целей в сжатые сроки наиболее простым способом.
Технические характеристики
Внешние габариты прибора | 190х80х110 мм |
Вес адгезиметра | Не более 2,35 кг |
Вес адгиземетра в чехле | Не более 2,7 кг |
Внешние габариты чехла | 290х130х100 мм |
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления
Классификация сил адгезионного взаимодействия и способы их оценки
Выделяют следующие виды механизмов адгезионной связи:
- Электромагнитный, который действует на поверхности контакта двух тел, очищенных от загрязнений, окислов и т. д. На практике такая связь встречается редко, в основном на межатомном уровне.
- Электростатический, проявляющийся во взаимодействии пар ионов с противоположным знаком. Характерен для поверхностей, способных активно накапливать при трении электростатические заряды.
- Металлический, при которых на ряде участков контактируемых изделий происходит молекулярное сцепление поверхностей, локализуемое в поверхностных слоях.
- Ковалентный, когда молекулярное сцепление происходит под влиянием сильных поперечных сил, прикладываемых к фрикционному контакту: под действием этих сил совершается взаимный переход электронов с одной поверхности на другую, т. е., диффузия.
Соответственно этому существует и несколько принципов измерения усилия адгезионного сцепления. Все они учитывают изменение реальной площади контакта под воздействием внешних сил, возникающие при этом напряжения, а также изменение основных показателей поверхностных плёнок и микрогеометрии контакта.
Коэффициент адгезии зависит от:
- Микротвёрдости поверхности по Виккерсу: с повышением твёрдости и модуля упругости адгезия снижается;
- Кристаллической структуры контактируемых материалов;
- Шероховатости смежных поверхностей;
- Состава атмосферы, где происходит контакт.
С учётом этого применяются два расчётных способа оценки силы адгезии. При первом из них определяется коэффициент адгезии k, который зависит от твёрдости по Виккерсу HV зависимостями вида:
k = (140,2878/HV) – 0,1648, если HV < 400;
k = 1/(0,0694HV-23,3015), если HV < 400.
При втором методе определяется адгезионный параметр Θ, служащий критерием влияния на износ и сцепление именно адгезии, а не поверхностных неровностей. Θ предлагается рассчитывать по формуле
Θ = Е·z1,5/β0,5γ, где:
— Е – модуль упругости;
— z – наибольший радиус кривизны поверхностей (можно использовать стандартный параметр Ra);
— β – среднее значение радиуса кривизны профиля;
— γ – энергия отрыва одной поверхности от другой.
Если Θ > 10, то адгезия несущественна, и её можно не учитывать.
Сложность всех расчётных методов заключается в способе оценки результата. Поэтому на практике используются адгезиметры, реализующие разные технологии определения прочности сцепления поверхностей. В качестве критерия выбирается время, сила или энергия, а для динамических систем – ещё и количество циклов до разрушения.
В чём суть метода определения адгезии
Как определяют адгезию |
Есть даже специальный прибор для определения адгезии
Для создания надрезов есть специальные приборы, например, Адгезиметр РН. Адгезиметр представляет собой мощный резак, который создает решетчатый надрез лакокрасочного покрытия с использованием износостойкой многолезвенной фрезы.
| Рис. 2. Набор для определения адгезии |
Как оценивается величина адгезии с помощью «метода решётчатых
надрезов»
По характеру и площади разрушения покрытия оценивается величина адгезии покрытия.
| Рис. 2. Схема оценки адгезии лакокрасочного покрытия с использованием адгезиметра |
|
На сделанную сеточку наклеивается скотч (полагается предварительно отмотать от рулона и выбросить 1 виток), который потом срывается быстрым движением перпендикулярно поверхности.
Количество сорванных вместе со скотчем квадратиком и является мерой адгезии. |
В результате проверки этим методом оценивается как интегральная величина адгезии, так и отсутствие её точечных нарушений.
Практика показала, что этот метод может быть с успехом реализован с применением подручных материалов, то есть бритвенного лезвия и прозрачного скотча.
Что такое хорошая адгезия?Качественные материалы, нанесённые с соблюдением должной технологии, удерживаются на мебельных поверхностях так, что все квадратики остаются на своих местах. |
По стандарту полагается проверять адгезию не менее, чем в 3 местах изделия.
Адгезиметр NOVOTEST АР-АХ
Адгезиметр надрезов NOVOTEST АР-АХ предназначен для измерения адгезии по методу параллельных или решетчатых надрезов (ISO 2409, ГОСТ 15140-78, ГОСТ 31149-2014, ASTM D3359), а также по методу Х-образных надрезов (ISO 16276-2 и ASTM D 3359). Определение адгезии по методу надрезов (параллельных или решетчатых) возможно для измерения адгезии на плоских и изогнутых поверхностях при толщине покрытий до 200 мкм. Определение адгезии Х-образным надрезом возможно для покрытий любой толщины.
Конструктивно адгезиметр надрезов выполнен в виде шаблона, изготовленного из плоской нержавеющей стальной пластины, на которой сделаны нормированные прорези:
Адгезиметр Константа-АЦ
Механический адгезиметр Константа-АЦ предназначен для контроля величины адгезии (силы сцепления) лакокрасочных и других покрытий с основанием и между слоями, а также когезии материалов. В основу работы прибора положен принцип измерения удельного усилия отрыва покрытия от подложки, либо для когезионного разрушения покрытия. Цилиндрический тестовый образец (грибок) приклеивается к испытуемому покрытию, участок покрытия вокруг образца (грибка) подрезается до подложки, к образцу присоединяется прибор адгезиметр и с его помощью образец оттягивается от тестируемой поверхности. Сила, прилагаемая к образцу, увеличивается, пока образец не оторвется вместе с куском покрытия или не будет достигнута установленная заранее величина. Сила, которая потребовалась для отрыва образца (или же сила, которую образец выдержал), характеризует предел прочности покрытия на разрыв, измеряемый в МПа.
Благодаря применению быстрополимеризующихся клеев можно довольно оперативно контролировать процесс адгезии. Прибор соответствует ГОСТ 32299 (способ 9.4.2), ГОСТ 27325, ISO 4624 (метод 9.4.2), ISO 16276-1, ASTM D 4541, ASTM D 7234.
Технические характеристики адгезиметра АМЦ-1 приведены в таблице
| Параметр | Грибок №1 | Грибок №2 |
| Усилие отрыва, кг | до 1800 | |
| Диаметр основания для образцов (грибков), мм | 15, 1 | 19, 5 |
| Удельное усилие отрыва Fy, Мра | до 10 | до 6 |
| Цена деления, Мра | 1 | 2 |
| Габаритные размеры (диаметр х высота), мм | не более 52 х 150 | |
| Масса, кг | не более 1 |
Комплект поставки:
- адгезиметр;
- грибок: №1 – 3 шт., №2 – 3 шт.;
- 2 балеринки для вырезания участка контроля;
- клей эпоксидный двухкомпонентный;
- циакриновый клей;
- футляр;
- руководство по эксплуатации.
Видеоинструкция по применению адгезиметра Константа-АЦ
Подпишитесь на наш канал YouTube
Купить адгезиметр Константа-АЦ можно по официальной цене производителя указанной в прайс-листе. Цена адгезиметра Константа-АЦ указана с учетом НДС. Смотрите так же разделы: Адгезиметры, Вихретоковые толщиномеры покрытий, Магнитные толщиномеры покрытий.
Адгезиметр Константа-АЦ можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
Электронный адгезиметр амц 2 50 – комфорт и легкость измерений
У адгезиметра амц 2 50 эргономичный дизайн. Многим специалистам он становится незаменимым помощником при решении задач в различных производственных сферах. Современный прибор этой модели экономит время при измерении качества изоляции, может заменить электронный безмен.
Надежный адгезиметр амц функционирует при 20 градусах мороза и 45 градусах жары, влагоустойчив, не боится частиц пыли.
Он укомплектован:
- звуковой сигнализацией событий,
- жидкокристаллическим индикатором без подсветки, мгновенно отражающим текущее значение прилагаемых усилий,
- усовершенствованным типом датчика,
- цифровой шкалой,
- USB-портом для подключения к персональному компьютеру.
Компьютерная обработка позволяет получить подробные сведения о результатах взвешивания от 0.05 до 50 кг, определения среднеинтегрального значения сцепления от 0.01 до 50 кг. Плюс к этому электронный адгезиметр модели АМЦ 2-50 предоставляет возможность визуализации и записи полученной информации, автоматического заполнения форм комплексных отчетов.
ОБЩАЯ ЧАСТЬ
1.1. Технический регламент устанавливает проведение операционного контроля качества устройства гидроизоляции подземной части строящихся и реконструируемых зданий и сооружений с целью обеспечения нормативных требований к надежности и качеству строительной продукции.
1.2. Регламент предназначен для производственного персонала строек, осуществляющего операционный самоконтроль качества строительных работ, специалистов строительных организаций или специальных служб, привлекаемых со стороны, органов Госархстройнадзора, технического надзора заказчика и других городских структур, осуществляющих функции контроля (надзора) за качеством строительного производства.
1.3. Настоящий регламент распространяется на устройство гидроизоляции подземной части зданий (мастичная, оклеечная, дренажная, внутренняя при отрицательном давлении) при возведении и реконструкции зданий и сооружений.
1.4. Регламент составлен на основе требований СНиП 3.04.01-87 «Изоляционные и отделочные покрытия», ведомственных строительных норм (ВСН) на применение элементов дренажей.
Разработан: ГУП «НИИМосстрой» | Утвержден: Начальник Управления экономической, научно-технической и промышленной политики в строительной отрасли А. И. Воронин | Дата введения в действие: «30» июня 2000 г. |
1.5. При устройстве гидроизоляции из битумно-полимерных материалов, для укладки которых используется наплавляемый способ, следует руководствоваться «Правилами пожарной безопасности при производстве строительно-монтажных работ» ППБ-05-86, утвержденных Главным Управлением пожарной охраны МВД СССР 26.02.86 г. по согласованию с Госстроем СССР от 27.02.86 г. № ДП-1042-1 и «Правилами пожарной безопасности в Российской Федерации» ППБ-01-93, введенными в действие приказом МВД РФ № 536 от 14.12.93.
1.6. Под дренажной гидроизоляцией подразумевается монтируемые по вертикальным поверхностям фильтрующие элементы, являющиеся составной частью пристенных дренажей.
1.7. В Регламенте приведены наиболее принципиальные контролируемые параметры качества внутренней гидроизоляции. В существующих гидроизоляционных системах, основанных на применении различных материалов (цементосодержащих, мастичных, полимерных) могут вводиться дополнительные параметры качества, характерные для каждой конкретной системы.

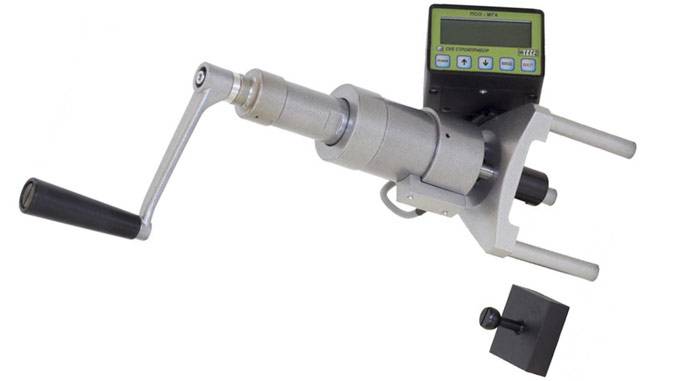

Адгезиметры, работающие методом равномерного отрыва
К таковым можно отнести все модели, которые работают методом определения усилия сдвига, превышающего показатели прочности сцепления покрытия.
В нашей стране механические адгезиметры выпускаются компанией Константа. Среди линейки производителя наибольшей популярностью пользуется модель Константа АЦ – удобный инструмент для вычисления силы адгезионного сцепления между поверхностью и различными лакокрасочными материалами.
Само устройство изготавливается согласно ГОСТ 27325. Внутри корпуса модели находятся подпружиненная ручка, с внешней стороны которой размещается измерительная шкала, захват и грибок.
Грибок прислоняется к требуемому покрытию, после этого усилие отрыва создается за счет пружинно-винтового механизма. При этом его значение не должно быть больше 1800 H. Все показания измеряются в единицах механического напряжения, где допустимая погрешность достигает 0,5-2,0 Мпа. В случае удельного предельного усилия погрешность не должна превышать 6-10 Мпа. В наборе поставляется пара грибков различного диаметра.
Среди модельного ряда отечественного изготовителя имеются и более простые версии, к их числу относятся адгезиметры-решетки АР, которые применяются для оценки качества лакокрасочного покрытия. Устройства работают путем создания системы перпендикулярных надрезов. При помощи 4-палубной шкалы при визуальном осмотре оценивается качество покрытия.
Наиболее мощными устройствами считаются механические адгезиметры Elcometer, способные испытывать максимальное давление отрыва вплоть до 50 Мпа. В наборе имеется специальный упор, который размещается на рабочей поверхности. При помощи муфты он крепится к поворотной ручке, которая и создает требуемое усилие. Показания выводятся на ЖК-дисплей. Модель отлично подходит для оценки адгезии любых типов материалов, при этом погрешность измерений составляет 1 процент.

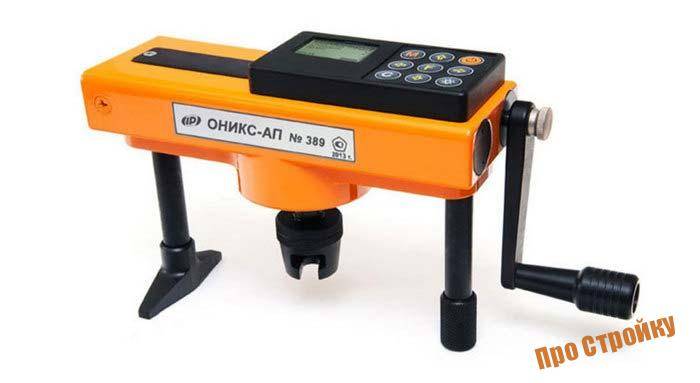

Хочется выделить и электронный адгезиметр ОНИКС-1.АП, который часто применяется в строительной области. Свое назначение инструмент чаще всего находит при оценке усилий отрыва различных поверхностных покрытий, будь то штукатурка, клеевые соединения, плитка, гидроизоляция и т.п. Программа нагрузки выбирается заранее, где в роли нагружаемого элемента выступает стальная пластина либо диск. При включении устройства все технологические параметры, будь то сила отрыва, текущее усилие, скорость и др. фиксируются в автоматическом режиме. Единственное, ход нагружаемого прибора нужно выбирать исходя из степени усилия отрыва!
После нескольких испытаний модель может в автоматическом режиме обрабатывать полученные данные. USB-разъем дает возможность подключать ОНИКС-1.АП к ноутбуку либо компьютеру. Работа осуществляется от аккумуляторной батареи.
Куда проще функционируют адгезиметры, проводящие испытания на кручение. К данной группе можно отнести приборы линейки ПСО, к примеру, ПСО МГ-4. Помимо определения адгезии, они применяются и для оценки качества крепления стальных элементов после пристрелки монтажными пороховыми пистолетами.
Устройства ПСО-серии имеют погрешность 2 процента, что объясняется сложностью считывания усилия отрыва при работе с вращающимися образцами. Что касается усилий, то модели рассчитаны на показания 50-10000 H.
Виды адгезиметров
На рынке представлено множество видов адгезиметров. Они обладают собственными особенностями конструкции. Выделяют следующие типы адгезиметров:
Адгезиметр механический
Данный вид приборов предназначен для того, чтобы определить уровень сцепления лакокрасочного покрытия и отдельного вида материала. Данный вид адгезиметра является незаменимым при работе с металлическими материалами. Принцип его работы заключается в том, что он прикрепляется к поверхности определенного материала и снимает все показания. После этого строитель получает итоговое значении адгезии.
Адгезиметр электронный
Данный вид прибора является удобней, чем его предшественник, представленный механическим адгезиметром. Сегодня чаще всего строители и другие виды работников используют именно его для того, чтобы во время строительного процесса получать наиболее точные показатели. Его не обязательно использовать только га ровных поверхностях. Они применяется на округленных основаниях. Главным его преимуществом является то, что он может работать даже без наличия дополнительных источников питания. Во время работ нет необходимости искать место для его подключения, потому что он работает в автономном режиме. Благодаря такому прибору определяется и минимальное значение и максимальное.
Адгезиметр гидравлический
Данный вид адгезиметра используется в большинстве случаев на ровных типах поверхностей. В редких случаях его используют для вогнутых материалов. Данное измерительное оборудование работает в автономном режиме. Нет необходимости на строительной площадке искать источники питания для него. Для больше достоверности показателей его есть возможность оснастить дополнительной системой измерения показателей. Он применяется даже в местах, где есть опасность взрыва.

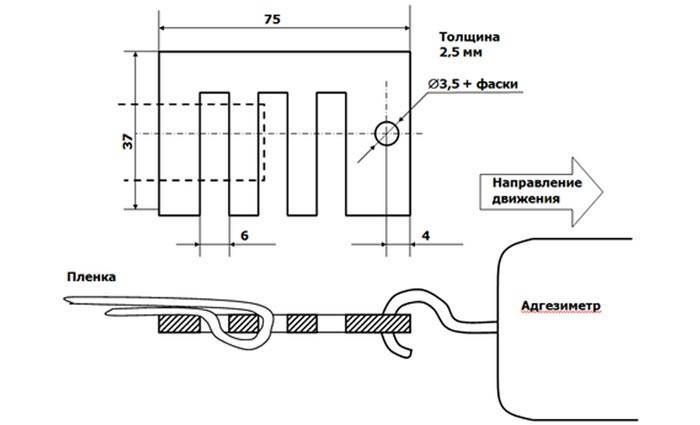

Адгезиметры, использующие метод неравномерного отрыва
В некоторых случаях отделение покрытия или плёнки от основного материала происходит постепенно, в результате расслаивания или отслаивания. При этом достовернее оценивать интенсивность адгезии не по усилию отрыва, а по углу и характеру отслаивания. По такому принципу действуют адгезиметры, вызывающие пространственное разрушение плёнки, в частности, электронные приборы марок АМЦ 2.20 или АМЦ 2.50.
Принцип действия таких измерительных устройств следующий. К определённому участку поверхности прикладывается изгибающий момент, который вызывает напряжения в зоне перехода от поверхностного покрытия к основному материалу. Покрытие начинается раскалываться, и – далее – неравномерно отдираться. Фактический момент отрыва постоянно сравнивается с эталонным значением, которое было задано до начала испытаний, о чём извещает звуковой сигнал. В момент начала отслаивания тон сигнала меняется, а прибор приступает к сравнительной оценке фактического момента.
Образцы для исследования подобным методом нуждаются в предварительной подготовке. Сам процесс определения интенсивности расслаивания таков:
Ножом прорезается покрытие вплоть до основной поверхности, и вырезается образец-шаблон определённых размеров
Край отрезанной полосы осторожно приподнимается, и прикрепляется к захвату адгезиметра. По считывающему устройству прибора устанавливают силу отрыва поверхностной плёнки, которое и служит мерой адгезионных сил
Поскольку в адгезиметрах рассматриваемого типа отсутствуют механические преобразователи усилия и момента, то их можно использовать и при отрицательных температурах внешнего воздуха. Как и в любых электронных приборах, здесь имеется возможность работы от аккумуляторной батареи, а разъём USB обеспечивает подключение не только зарядного устройства, но и компьютера. Недостаток устройств, действующих по принципу определения неравномерности отрыва – сложность подготовки образца.
Значительно проще работают адгезиметры, определяющие прочность адгезии в результате испытания на кручение. К этой группе относятся измерители адгезии серии ПСО, например, ПСО МГ-4. Кроме определения сил отрыва поверхностных покрытий, их можно использовать для оценки качества пристрелки стальных деталей пороховыми монтажными пистолетами.
Линейка приборов серии ПСО рассчитана на усилия от 50 до 10000 Н, при погрешности получаемых результатов ± 2% (повышенный процент объясняется сложностями фиксирования усилия отрыва для вращающегося образца).
Цена адгезиметров определяется их техническими возможностями и точностью получаемого результат. Например, адгезиметры АР можно приобрести за 6500 руб., механические адгезиметры – за 25000…29000 руб. Цена на электронные адгезиметры стартует от 36000 руб.
Строительная вышка-тура. Передвижная площадка отделочника
Камера для пескоструйной обработки. Чертежи и электросхема
«КОНТРОЛЬ КАЧЕСТВА УСТРОЙСТВА ДРЕНАЖНОЙ ГИДРОИЗОЛЯЦИИ»
4.1. Контролируемые параметры и средства контроля
№№ п/п | Контролируемые параметры | Величина допустимых отклонений | Метод контроля | Порядок контроля |
1. | Качество вертикальной поверхности основания под дренажную гидроизоляцию: загрязнение поверхности, выступающие неровности, заделка стыков и т.п. | Технический осмотр | ||
2. | Последовательность монтажа фильтрующих оболочек (плит) | Визуальный осмотр | ||
3. | Величина нахлеста листов фильтрующих оболочек | не менее 100 мм | Измерительный, технический осмотр | Рулетка, металлическая линейка |
4. | Качество крепления фильтрующих элементов к стене здания | Визуальный осмотр | ||
5. | Величина заделки фильтрующих элементов в песчаную отсыпку дренажной трубы | не менее 200 мм | Измерительный, технический осмотр | Рулетка, металлическая линейка |
6. | Величина монтажного зазора между фильтрующими плитами | не более 2 см | Измерительный, технический осмотр | Металлическая линейка |
7. | Отметка верха фильтрующих оболочек по отношению к планировочной отметке отмостки | Измерительный, технический осмотр | Рулетка | |
8. | Толщина песчаного слоя для отвода воды из дренажной гидроизоляции в сопутствующий трубчатый дренаж | не менее 30 см | Измерительный | Металлическая линейка |
9. | Коэффициент фильтрации песка, применяемого для устройства отвода воды в сопутствующий дренаж | не менее 5 м/сут. | Измерительный, для каждой партии песка | Лабораторные испытания |
4.2. Регламент операционного контроля
Вид контроля (стадии) | Входной контроль | Операционный контроль | Приемочный контроль | |||||||||||
Контролируемые операции | Качество применяемых материалов | Качество оклеечной (обмазочной) гидроизоляции под фильтрующие элементы | Качество поверхности основания | Соответствие марок применяемых материалов проекту | Наличие и комплектность проекта производства работ | Последовательность монтажа фильтрующих элементов | Крепление фильтрующих элементов | Отметка верха и низа дренажной гидроизоляции | Качество поверхности | Величина и качество нахлестов и стыков фильтрующих элементов | Качество поверхности | Качество крепления фильтрующих элементов между собой и к основанию | Качество нахлеста стыков фильтрующих элементов | Сопряжение с трубчатым дренажом |
Объем контроля | Сплошной и выборочный | Сплошной | Сплошной | |||||||||||
Метод контроля | Инструментальный | Визуальный | Визуальный | Инструментальный и визуальный | Инструментальный и технический осмотр | |||||||||
Освидетельствование скрытых работ | Акт приемки | Акт на скрытые работы | ||||||||||||
Операции, контролируемые строительной лабораторией | + | |||||||||||||
4.3. Обязательные организационно-технологические правила
4.3.1. Монтаж дренажной гидроизоляции должен выполняться в соответствии с проектом. Замена предусмотренных проектом материалов допускается только по согласованию с проектной организацией и заказчиком.
4.3.2. Применяемые материалы для устройства дренажной гидроизоляции должны контролироваться строительной лабораторией на соответствие требованиям нормативных документов. На строительной площадке проверяется наличие паспортов на материалы и заключение строительной лаборатории.
4.3.3. До монтажа дренажной гидроизоляции из фильтрующих плит необходимо проверить агрессивность грунтовых вод по отношению к цементу плит из пористого керамзитобетона и пористого бетона.
4.3.4. Устройство дренажной гидроизоляции следует производить при наличии проекта производства работ. В проекте должны быть указаны: наименование и марка применяемых материалов, способ их крепления.
4.3.5. Монтаж фильтрующих элементов следует производить после оформления акта приемки основания.
4.3.6. Не допускается монтаж фильтрующих элементов дренажной гидроизоляции в траншее, заполненной водой.
4.3.7
Обратная засыпка пазух котлована должна производиться послойно, с соблюдением мер предосторожности против повреждения и смещения фильтрующих элементов. В зимнее время обратная засыпка осуществляется только талым грунтом. Коэффициент уплотнения грунта засыпки должен быть не менее 0,95
Коэффициент уплотнения грунта засыпки должен быть не менее 0,95.
Принцип работы адгезиметра
Порой определить степень сцепления двух элементов, которые используются во время проведения определенных видов работ, используются специальные приспособления. Они дают точные показания и служат для того, чтобы конструкции были прочными и были способны прослужить долгие годы. Для этой цели широкое применение получило такое устройство, как адгезиметр. Чаще всего он используется во время проведения строительных работ. Благодаря нему есть возможность узнать, насколько сильно сцепляются отдельные виды предметов. Ведь от этого показателя зависит прочность конструкции здания.
Сцепление двух материалов невозможно определить на глаз. Ведь приблизительные показатели адгезии никому не нужны. Они должны быть максимально точными. Адгезиметр принцип работы имеет самых простой. Он во включенном состоянии определяет толщину, свойства соприкасающихся материалов, температуру поверхностей. Затем на небольшом экране выводятся все данные, которые позволяют определить, насколько прочно два материала сцепляются друг с другом.
Адгезиметр Elcometer 107
Адгезиметр Elcometer 107 используется для определения устойчивости покрытий к отслаиванию методом решетчатых надрезов описанному в ГОСТ 31149-2014 и международных стандартах EN 13523-6, ISO 2409 и ISO 16276-2. Данный метод применим для контроля адгезии однослойных и многослойных ЛКП на твердых и мягких (дерево, штукатурка) основаниях.
Максимальная толщина тестируемого покрытия – 250 мкм. Прибор не применим для текстурированных и шероховатых покрытий. Производство Elcometer – Великобритания. Срок гарантии – 1 год. Сертификат о калибровке поставляется по заявке. Elcometer 107 выпускается в нескольких модификациях с разными диапазонами измерений.
